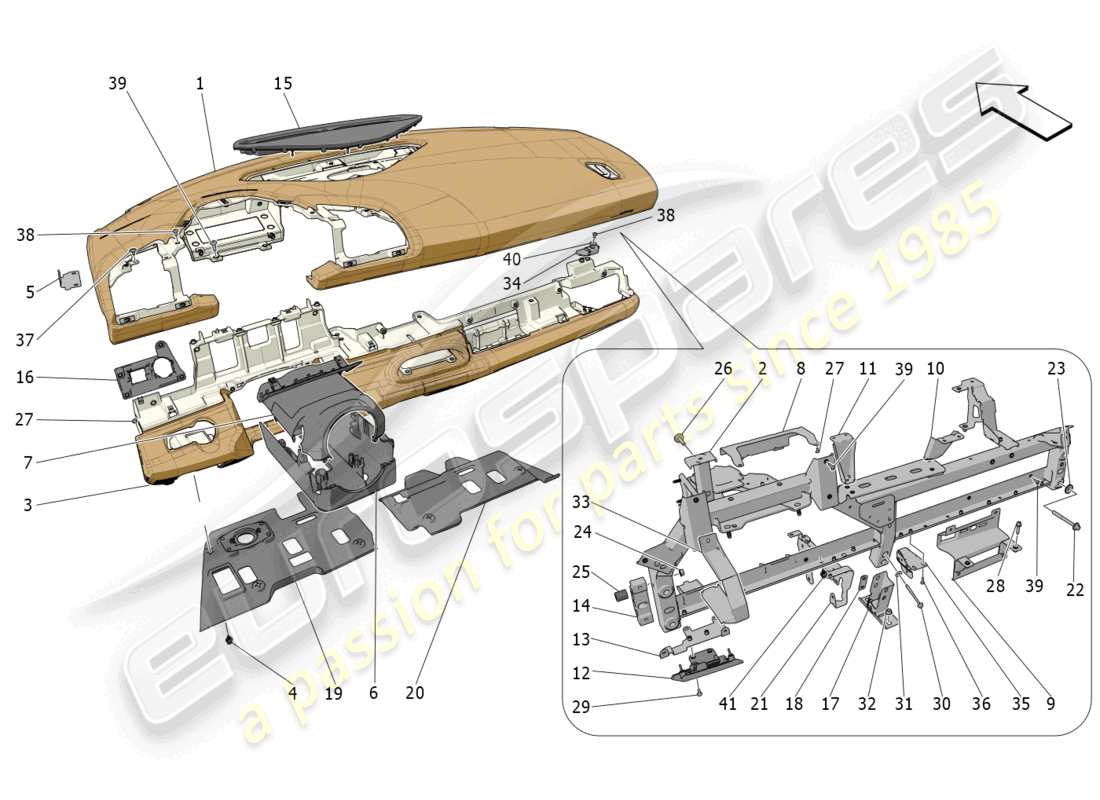

09.50.1 - Armaturenbretteinheit
Maserati MC20 (2022) DASHBOARD UNIT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 670193658
OBERES ARMATURENBRETT
Nicht für Fahrzeuge mit: FUORISERIE ALCANTARA & LEDER, FUORISERIE RÜCKENFARBE, FUORISERIE VOLLLEDER CP-FARBE. Farbe: ARMATURENBRETT, OBERSEITE SCHWARZ – GRAU STITC. Geeignet für: CHILE, ITALIEN, JAPAN, USA
Ersetzung
Ersetzung
# 001
MPN: 670193660
OBERES ARMATURENBRETT
Nicht für Fahrzeuge mit: FUORISERIE ALCANTARA & LEDER, FUORISERIE RÜCKENFARBE, FUORISERIE VOLLLEDER CP-FARBE. Farbe: DASHBOARD SCHWARZE OBERSEITE – ROTE STITC. Geeignet für: CHILE, ITALIEN, JAPAN, USA
Ersetzung
Ersetzung
# 001
MPN: 670193662
OBERES ARMATURENBRETT
Nicht für Fahrzeuge mit: FUORISERIE ALCANTARA & LEDER, FUORISERIE RÜCKENFARBE, FUORISERIE VOLLLEDER CP-FARBE. Farbe: DASHBOARD SCHWARZE OBERSEITE – GELBE STITC. Geeignet für: CHILE, ITALIEN, JAPAN, USA
Ersetzung
Ersetzung
# 001
MPN: 670193664
OBERES ARMATURENBRETT
Nicht für Fahrzeuge mit: FUORISERIE ALCANTARA & LEDER, FUORISERIE RÜCKENFARBE, FUORISERIE VOLLLEDER CP-FARBE. Farbe: DASHBOARD BLACK UPPER SIDE – TAN STITC. Geeignet für: CHILE, ITALIEN, JAPAN, USA
Ersetzung
Ersetzung
# 001
MPN: 670193666
OBERES ARMATURENBRETT
Nicht für Fahrzeuge mit: FUORISERIE ALCANTARA & LEDER, FUORISERIE RÜCKENFARBE, FUORISERIE VOLLLEDER CP-FARBE. Farbe: ARMATURENBRETT, OBERSEITE SCHWARZ – BLAUEN STICK. Geeignet für: CHILE, ITALIEN, JAPAN, USA
Ersetzung
Ersetzung
# 001
MPN: 670193668
OBERES ARMATURENBRETT
Nicht für Fahrzeuge mit: FUORISERIE ALCANTARA & LEDER, FUORISERIE RÜCKENFARBE, FUORISERIE VOLLLEDER CP-FARBE. Farbe: DASHBOARD SCHWARZ OBERSEITE – HIMMELBLAU STITC. Geeignet für: CHILE, ITALIEN, JAPAN, USA
Ersetzung
Ersetzung
# 002
MPN: 670177389
KOMPLETTES QUERTRÄGER
Gültig ab Assembly: 0 - 7000132. Geeignet für: CHILE, ITALIEN, JAPAN
Ersetzung
Ersetzung
# 002
MPN: 670213284
KOMPLETTES QUERTRÄGER
Gültig ab Assembly: 0 - 7000132. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £655,71
aus £655,71
Dieses Teil ersetzt die Teilenummer 670177389
# 002
MPN: 670213284
KOMPLETTES QUERTRÄGER
Gültig ab Assembly: 7000133 - 7001513. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £655,71
aus £655,71
Dieses Teil ersetzt die Teilenummer 670177389
# 003
MPN: 670183390
UNTERES ARMATURENBRETT
Gültig ab Assembly: 0 - 7001513. Farbe schwarz. Geeignet für: CHILE, ITALIEN, JAPAN
aus £860,68
aus £860,68
# 003
MPN: 670223098
UNTERES ARMATURENBRETT
Gültig ab Assembly: 0 - 7001513. Farbe schwarz. Geeignet für: USA
aus £849,68
aus £849,68
# 004
MPN: 675000294
STIFT
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £2,12
aus £2,12
# 005
MPN: 670161958
Halterung
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £27,12
aus £27,12
# 006
MPN: 675001305
VOLLSTÄNDIGER UNTERER LENKSÄULENSCHUTZ
Nicht für Fahrzeuge mit: LENKSÄULE MIT ELEKTRISCHER VERSTELLUNG. Farbe schwarz. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £53,98
aus £53,98
# 007
MPN: 670183421
LENKSÄULE OBERER SCHUTZ
Gültig ab Assembly: 0 - 7001513. Farbe schwarz. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £128,57
aus £128,57
# 008
MPN: 670160831
VERSTÄRKUNGSHALTER
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £36,05
aus £36,05
# 009
MPN: 670160845
VERSTÄRKUNGSHALTER
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £70,29
aus £70,29
# 010
MPN: 670161128
RECHTE HALTERUNG
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £19,90
aus £19,90
# 011
MPN: 670160994
Linke Halterung
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £22,37
aus £22,37
# 012
MPN: 670183406
LINKE UNTERE ARMATURENBRETTABDECKUNG
Nicht für Fahrzeuge mit: ALCANTARA INTERIOR (ICE COLOR). Farbe schwarz. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £273,14
aus £273,14
# 013
MPN: 670160995
LINKE UNTERE MITTLERE ARMATURENBRETTHALTERUNG
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £24,41
aus £24,41
# 014
MPN: 670160195
RECHTE HALTERUNG
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £53,34
aus £53,34
# 015
MPN: 670196122
GRILL
Farbe schwarz. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £110,34
aus £110,34
# 016
MPN: 670161957
Halterung
Gültig ab Assembly: 0 - 7001513. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £10,41
aus £10,41
# 017
MPN: 670161125
Halterung
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £29,42
aus £29,42
# 018
MPN: 670161964
Armaturenbrett-Querträgerhalterung
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £6,97
aus £6,97
# 020
MPN: 670183698
Rechter unterer Schild
Farbe schwarz. Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £155,58
aus £155,58
# 021
MPN: 670161302
Halterung
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £61,78
aus £61,78
# 022
MPN: 675001262
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £4,77
aus £4,77
# 023
MPN: 675001263
Scheibe
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £0,99
aus £0,99
# 024
MPN: 675000183
NUSS
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £0,92
aus £0,92
# 025
MPN: 670174675
STIFT
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £10,65
aus £10,65
# 026
MPN: 675001045
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,39
aus £1,39
# 027
MPN: 675001294
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,14
aus £1,14
# 028
MPN: 675000171
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,04
aus £1,04
# 029
MPN: 670006484
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,14
aus £1,14
# 030
MPN: 675001275
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £10,41
aus £10,41
# 031
MPN: 675001276
Scheibe
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,04
aus £1,04
# 032
MPN: 14059311
MUTTER [M 8]
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £0,53
aus £0,53
# 033
MPN: 670213876
Halterung
Geeignet für: USA
aus £51,12
aus £51,12
# 034
MPN: 670174191
Halterung
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £33,51
aus £33,51
# 035
MPN: 670161966
Halterung
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £52,03
aus £52,03
# 036
MPN: 675001279
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,39
aus £1,39
# 037
MPN: 675001295
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £0,59
aus £0,59
# 038
MPN: 670006373
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,39
aus £1,39
# 039
MPN: 670006484
SCHRAUBEN
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,14
aus £1,14
# 040
MPN: 675001257
Scheibe
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £1,34
aus £1,34
# 041
MPN: 675000294
STIFT
Geeignet für: CHILE, ITALIEN, JAPAN, USA
aus £2,12
aus £2,12
-part-diagram-09.50.2.webp "MASERATI MC20 (2022) ARMATURENBRETTEINHEIT TEILEDIAGRAMM")
-part-diagram-09.51.1.webp "MASERATI MC20 (2022) ZUBEHÖRKONSOLE UND MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-09.52.1.webp "MASERATI MC20 (2022) HANDSCHUHFÄCHER TEILEDIAGRAMM")
-part-diagram-09.52.2.webp "MASERATI MC20 (2022) HANDSCHUHFÄCHER TEILEDIAGRAMM")
-part-diagram-09.60.1.webp "MASERATI MC20 (2022) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-09.62.1.webp "MASERATI MC20 (2022) SCHALLDÄMMPLATTEN IM FAHRZEUG TEILEDIAGRAMM")
-part-diagram-09.63.1.webp "MASERATI MC20 (2022) WÄRMEDÄMMPLATTEN TEILEDIAGRAMM")
-part-diagram-09.64.1.webp "MASERATI MC20 (2022) KOFFERRAUMFÄCHER TEILEDIAGRAMM")
-part-diagram-01.00.1.webp "MASERATI MC20 (2022) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.10.1.webp "MASERATI MC20 (2022) KURBELMECHANISMUS TEILEDIAGRAMM")
-part-diagram-01.11.1.webp "MASERATI MC20 (2022) ZUSATZGERÄTERIEMEN TEILEDIAGRAMM")
-part-diagram-01.20.1.webp "MASERATI MC20 (2022) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.21.1.webp "MASERATI MC20 (2022) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-01.22.1.webp "MASERATI MC20 (2022) NOCKENWELLEN DES RECHTEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.23.1.webp "MASERATI MC20 (2022) NOCKENWELLEN DES LINKEN ZYLINDERKOPFES TEILEDIAGRAMM")
-part-diagram-01.24.1.webp "MASERATI MC20 (2022) ZEITLICHE KOORDINIERUNG TEILEDIAGRAMM")
-part-diagram-01.25.1.webp "MASERATI MC20 (2022) VENTILE TEILEDIAGRAMM")
-part-diagram-01.30.1.webp "MASERATI MC20 (2022) TURBOLADERSYSTEM: AUSRÜSTUNG TEILEDIAGRAMM")
-part-diagram-01.31.1.webp "MASERATI MC20 (2022) TURBOLADERSYSTEM: SCHMIERUNG UND KÜHLUNG TEILEDIAGRAMM")
-part-diagram-01.32.1.webp "MASERATI MC20 (2022) LADELUFTKÜHLERSYSTEM TEILEDIAGRAMM")
-part-diagram-01.40.1.webp "MASERATI MC20 (2022) ANSAUGKRÜMMER UND DROSSELKLAPPENGEHÄUSE TEILEDIAGRAMM")
-part-diagram-01.41.1.webp "MASERATI MC20 (2022) LUFTFILTER, LUFTEINLASS UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.42.1.webp "MASERATI MC20 (2022) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-01.43.1.webp "MASERATI MC20 (2022) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.43.2.webp "MASERATI MC20 (2022) KRAFTSTOFFPUMPEN UND VERBINDUNGSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-01.44.1.webp "MASERATI MC20 (2022) KRAFTSTOFFDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.44.2.webp "MASERATI MC20 (2022) KRAFTSTOFFDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.60.1.webp "MASERATI MC20 (2022) SCHMIERSYSTEM: KREISLAUF UND SAMMLUNG TEILEDIAGRAMM")
-part-diagram-01.61.1.webp "MASERATI MC20 (2022) SCHMIERSYSTEM: PUMPE UND FILTER TEILEDIAGRAMM")
-part-diagram-01.62.1.webp "MASERATI MC20 (2022) WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-01.63.1.webp "MASERATI MC20 (2022) ÖLDAMPF-REZIRKULATIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-01.70.1.webp "MASERATI MC20 (2022) KÜHLUNG: LUFTKÜHLER UND KANÄLE TEILEDIAGRAMM")
-part-diagram-01.71.1.webp "MASERATI MC20 (2022) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.71.2.webp "MASERATI MC20 (2022) KÜHLSYSTEM: NOURICE UND LINIEN TEILEDIAGRAMM")
-part-diagram-01.72.1.webp "MASERATI MC20 (2022) KÜHLSYSTEM: WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-01.80.1.webp "MASERATI MC20 (2022) VORKATALYTISCHE KONVERTER UND KATALYTISCHE KONVERTER TEILEDIAGRAMM")
-part-diagram-01.81.1.webp "MASERATI MC20 (2022) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-01.90.1.webp "MASERATI MC20 (2022) ELEKTRONISCHE STEUERUNG: EINSPRITZUNG UND MOTORSTEUERUNG TEILEDIAGRAMM")
-part-diagram-01.91.1.webp "MASERATI MC20 (2022) ELEKTRONISCHE STEUERUNG: MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-03.10.1.webp "MASERATI MC20 (2022) GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-03.50.1.webp "MASERATI MC20 (2022) SCHMIERUNG UND KÜHLUNG DES GETRIEBEÖLS TEILEDIAGRAMM")
-part-diagram-04.00.1.webp "MASERATI MC20 (2022) BREMSSERVOSYSTEM TEILEDIAGRAMM")
-part-diagram-04.10.1.webp "MASERATI MC20 (2022) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.10.2.webp "MASERATI MC20 (2022) BREMSVORRICHTUNGEN AN VORDERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.11.1.webp "MASERATI MC20 (2022) BREMSVORRICHTUNGEN AN HINTERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.11.2.webp "MASERATI MC20 (2022) BREMSVORRICHTUNGEN AN HINTERRÄDERN TEILEDIAGRAMM")
-part-diagram-04.20.1.webp "MASERATI MC20 (2022) LINIEN TEILEDIAGRAMM")
-part-diagram-04.30.1.webp "MASERATI MC20 (2022) FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-04.90.1.webp "MASERATI MC20 (2022) BREMSSTEUERSYSTEME TEILEDIAGRAMM")
-part-diagram-05.00.1.webp "MASERATI MC20 (2022) LENKSÄULE UND LENKRADEINHEIT TEILEDIAGRAMM")
-part-diagram-05.10.1.webp "MASERATI MC20 (2022) KOMPLETTE LENKZAHNEINHEIT TEILEDIAGRAMM")
-part-diagram-05.20.1.webp "MASERATI MC20 (2022) KOMPLETTE PEDALBOARD-EINHEIT TEILEDIAGRAMM")
-part-diagram-06.00.1.webp "MASERATI MC20 (2022) RÄDER UND REIFEN TEILEDIAGRAMM")
-part-diagram-06.10.1.webp "MASERATI MC20 (2022) VORDERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.11.1.webp "MASERATI MC20 (2022) VORDERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.11.2.webp "MASERATI MC20 (2022) VORDERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.20.1.webp "MASERATI MC20 (2022) HINTERRADAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-06.21.1.webp "MASERATI MC20 (2022) HINTERE STOßDÄMPFERVORRICHTUNGEN TEILEDIAGRAMM")
-part-diagram-06.25.1.webp "MASERATI MC20 (2022) HYDRAULISCHES SYSTEM VORDERACHSHUB TEILEDIAGRAMM")
-part-diagram-06.90.1.webp "MASERATI MC20 (2022) ELEKTRONISCHE STEUERUNG (AUFHÄNGUNG) TEILEDIAGRAMM")
-part-diagram-06.95.0.webp "MASERATI MC20 (2022) CPL. RÄDER TEILEDIAGRAMM")
-part-diagram-07.05.1.webp "MASERATI MC20 (2022) CRASH-SENSOREN TEILEDIAGRAMM")
-part-diagram-07.06.1.webp "MASERATI MC20 (2022) AIRBAG-SYSTEM TEILEDIAGRAMM")
-part-diagram-07.09.1.webp "MASERATI MC20 (2022) SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-07.30.1.webp "MASERATI MC20 (2022) STANDARD LIEFERBAR TEILEDIAGRAMM")
-part-diagram-07.32.1.webp "MASERATI MC20 (2022) DOKUMENTATION AN BORD TEILEDIAGRAMM")
-part-diagram-08.00.1.webp "MASERATI MC20 (2022) EXTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.10.1.webp "MASERATI MC20 (2022) INTERNE FAHRZEUGGERÄTE TEILEDIAGRAMM")
-part-diagram-08.20.1.webp "MASERATI MC20 (2022) ENERGIEERZEUGUNG UND -SPEICHERUNG TEILEDIAGRAMM")
-part-diagram-08.20.2.webp "MASERATI MC20 (2022) ENERGIEERZEUGUNG UND -SPEICHERUNG TEILEDIAGRAMM")
-part-diagram-08.30.1.webp "MASERATI MC20 (2022) SCHEINWERFER-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.31.1.webp "MASERATI MC20 (2022) RÜCKLICHT-CLUSTER TEILEDIAGRAMM")
-part-diagram-08.32.1.webp "MASERATI MC20 (2022) SEITENLICHTCLUSTER TEILEDIAGRAMM")
-part-diagram-08.39.1.webp "MASERATI MC20 (2022) STEUERUNG DES BELEUCHTUNGSSYSTEMS TEILEDIAGRAMM")
-part-diagram-08.40.1.webp "MASERATI MC20 (2022) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.40.2.webp "MASERATI MC20 (2022) A/C-GERÄT: GERÄTE IM MOTORRAUM TEILEDIAGRAMM")
-part-diagram-08.41.1.webp "MASERATI MC20 (2022) A/C-GERÄT: DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.42.1.webp "MASERATI MC20 (2022) KLIMAANLAGE: DIFFUSION TEILEDIAGRAMM")
-part-diagram-08.42.2.webp "MASERATI MC20 (2022) KLIMAANLAGE: DIFFUSION TEILEDIAGRAMM")
-part-diagram-08.49.1.webp "MASERATI MC20 (2022) A/C-GERÄT: ELEKTRONISCHE STEUERUNG TEILEDIAGRAMM")
-part-diagram-08.50.1.webp "MASERATI MC20 (2022) DASHBOARD-GERÄTE TEILEDIAGRAMM")
-part-diagram-08.51.1.webp "MASERATI MC20 (2022) MITTELKONSOLENGERÄTE TEILEDIAGRAMM")
-part-diagram-08.53.1.webp "MASERATI MC20 (2022) ALARM- UND WEGFAHRSPERRESYSTEM TEILEDIAGRAMM")
-part-diagram-08.60.1.webp "MASERATI MC20 (2022) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.2.webp "MASERATI MC20 (2022) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.60.3.webp "MASERATI MC20 (2022) HAUPTVERKABELUNG TEILEDIAGRAMM")
-part-diagram-08.61.1.webp "MASERATI MC20 (2022) RELAIS, SICHERUNGEN UND KÄSTEN TEILEDIAGRAMM")
-part-diagram-08.62.1.webp "MASERATI MC20 (2022) ANSCHLÜSSE TEILEDIAGRAMM")
-part-diagram-08.63.1.webp "MASERATI MC20 (2022) EXTRAKTOREN TEILEDIAGRAMM")
-part-diagram-08.70.1.webp "MASERATI MC20 (2022) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.70.2.webp "MASERATI MC20 (2022) SCHALLDIFFUSIONSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.1.webp "MASERATI MC20 (2022) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.71.2.webp "MASERATI MC20 (2022) IT SYSTEM TEILEDIAGRAMM")
-part-diagram-08.72.1.webp "MASERATI MC20 (2022) EMPFANGS- UND VERBINDUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-08.73.1.webp "MASERATI MC20 (2022) FAHRASSISTENZSYSTEM TEILEDIAGRAMM")
-part-diagram-09.06.1.webp "MASERATI MC20 (2022) AUSSENABDECKUNG TEILEDIAGRAMM")
-part-diagram-09.07.1.webp "MASERATI MC20 (2022) VORDERES CHASSIS TEILEDIAGRAMM")
-part-diagram-09.08.1.webp "MASERATI MC20 (2022) ZENTRALES MONOCOQUE TEILEDIAGRAMM")
-part-diagram-09.09.1.webp "MASERATI MC20 (2022) HINTERES FAHRGESTELL TEILEDIAGRAMM")
-part-diagram-09.10.1.webp "MASERATI MC20 (2022) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.11.1.webp "MASERATI MC20 (2022) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-09.12.1.webp "MASERATI MC20 (2022) PARKSENSOREN TEILEDIAGRAMM")
-part-diagram-09.13.1.webp "MASERATI MC20 (2022) RADHAUS UND DECKEL TEILEDIAGRAMM")
-part-diagram-09.14.1.webp "MASERATI MC20 (2022) UNTERBODEN- UND UNTERBODENSCHUTZ TEILEDIAGRAMM")
-part-diagram-09.15.1.webp "MASERATI MC20 (2022) SCHILDE, VERKLEIDUNGEN UND ABDECKPLATTEN TEILEDIAGRAMM")
-part-diagram-09.16.1.webp "MASERATI MC20 (2022) VERZIERUNGEN, MARKEN UND SYMBOLE TEILEDIAGRAMM")
-part-diagram-09.17.1.webp "MASERATI MC20 (2022) AUFKLEBER UND ETIKETTEN TEILEDIAGRAMM")
-part-diagram-09.20.1.webp "MASERATI MC20 (2022) VORDERDECKEL TEILEDIAGRAMM")
-part-diagram-09.21.1.webp "MASERATI MC20 (2022) HINTERER DECKEL TEILEDIAGRAMM")
-part-diagram-09.22.1.webp "MASERATI MC20 (2022) KRAFTSTOFFTANK-TÜR UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-09.23.1.webp "MASERATI MC20 (2022) TASTE ZUM ÖFFNEN DES VORDEREN DECKELS TEILEDIAGRAMM")
-part-diagram-09.24.1.webp "MASERATI MC20 (2022) STEUERUNG ZUM ÖFFNEN DER HECKKLAPPE TEILEDIAGRAMM")
-part-diagram-09.28.1.webp "MASERATI MC20 (2022) TÜREN: ZIERBLECHE TEILEDIAGRAMM")
-part-diagram-09.29.1.webp "MASERATI MC20 (2022) TÜREN: MECHANISMEN TEILEDIAGRAMM")
-part-diagram-09.34.1.webp "MASERATI MC20 (2022) FENSTER UND FENSTERLEISTEN TEILEDIAGRAMM")
-part-diagram-09.35.1.webp "MASERATI MC20 (2022) INNEN- UND AUSSENRÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-09.38.1.webp "MASERATI MC20 (2022) SITZE: VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.38.2.webp "MASERATI MC20 (2022) SITZE: VERKLEIDUNGEN TEILEDIAGRAMM")
-part-diagram-09.39.1.webp "MASERATI MC20 (2022) SITZE: MECHANIK UND ELEKTRONIK TEILEDIAGRAMM")
-part-diagram-09.44.1.webp "MASERATI MC20 (2022) VERKLEIDUNGEN UND SEITENVERKLEIDUNGEN DES FAHRZEUGRAUMS B-SÄULE TEILEDIAGRAMM")
-part-diagram-09.45.1.webp "MASERATI MC20 (2022) DACH- UND SONNENBLENDE TEILEDIAGRAMM")
