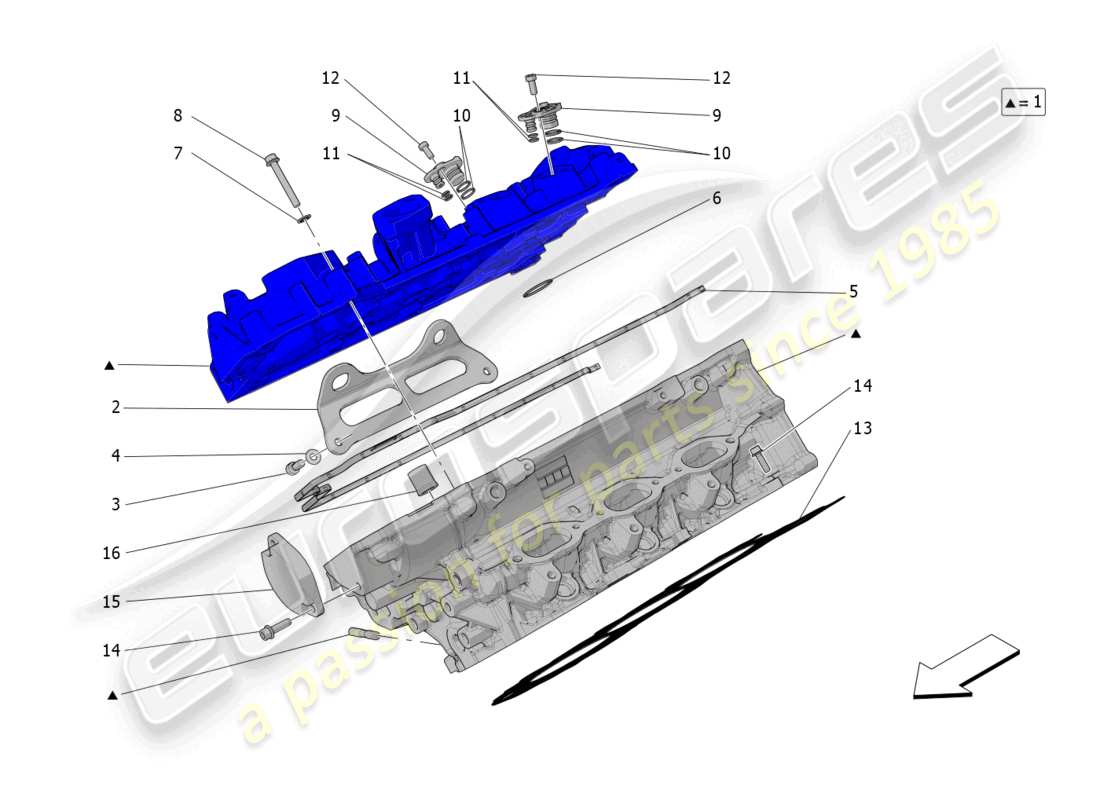

01.20.2 - Rechter Zylinderkopf
Maserati MC20 Cielo (2023) RH CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
-
RECHTER KOPFBAUGRUPPE
# 002
MPN: 670053474
MOTORHEBEHALTERUNG
aus £35,98
aus £35,98
# 003
MPN: 675001407
SCHRAUBEN
aus £13,21
aus £13,21
# 004
MPN: 670051322
Scheibe
aus £1,60
aus £1,60
# 005
MPN: 670053272
RECHTE KOPFDECKELDICHTUNG
aus £36,04
aus £36,04
# 006
MPN: 675001408
ODER DICHTUNG
aus £0,95
aus £0,95
# 007
MPN: 670051098
Scheibe
aus £2,86
aus £2,86
# 008
MPN: 670050207
SCHRAUBEN
aus £1,78
aus £1,78
# 009
MPN: 670050180
Stecker
aus £10,93
aus £10,93
# 010
MPN: 675001409
ODER DICHTUNG
aus £1,66
aus £1,66
# 011
MPN: 675001410
ODER DICHTUNG
aus £1,13
aus £1,13
# 012
MPN: 675001411
SCHRAUBEN
aus £0,95
aus £0,95
# 013
MPN: 670052908
RECHTE KOPFDICHTUNG
aus £81,56
aus £81,56
# 014
MPN: 670051108
SCHRAUBEN
aus £1,69
aus £1,69
# 015
MPN: 670053365
rechte obere Strebe
aus £130,01
aus £130,01
# 016
MPN: 670050120
FLANSCHMUTTER
aus £4,97
aus £4,97
