012 - Getriebe

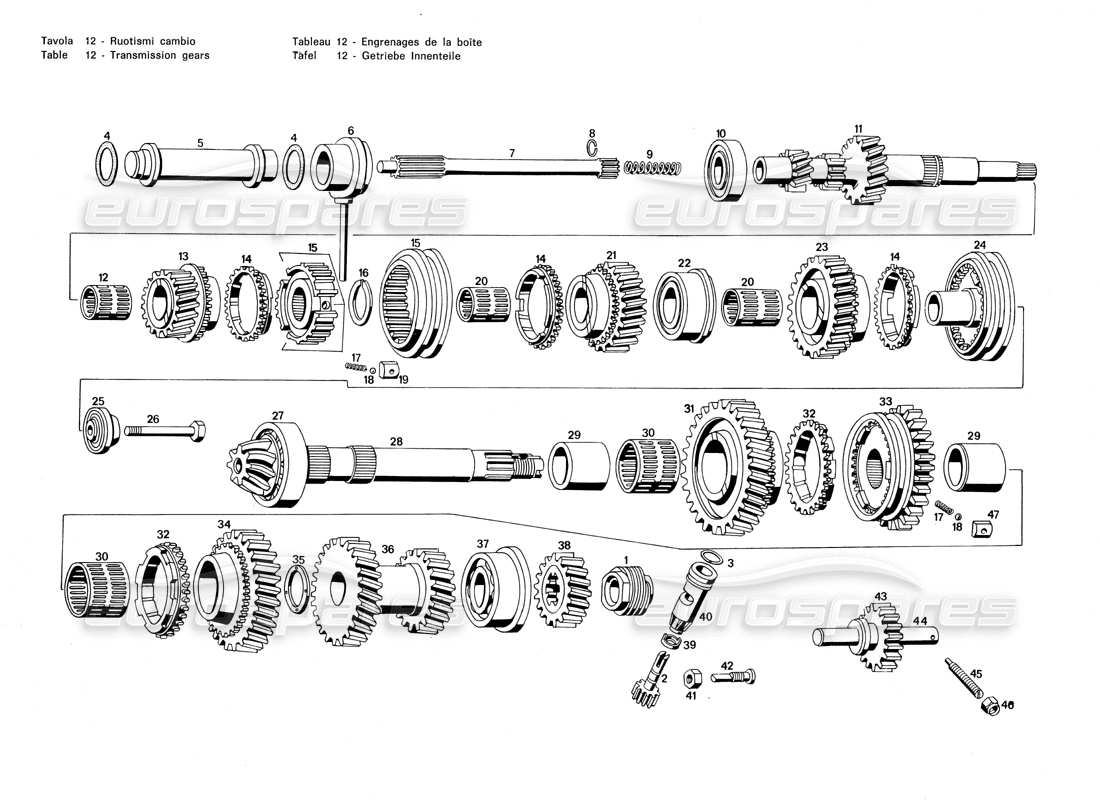

Maserati Merak 3.0 Transmission Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 122 TC 79045
NUSS
# 001
MPN: 122 TC 79810
NUSS
# 001
MPN: TC 79810
NUSS
# 002
MPN: 122 TC 79046
Pignoncino enthält km. Z = 17 (montato fino alla vettura N )
Ersetzung
Ersetzung
# 002
MPN: 122 TC 79307
Pignoncino Costa Km. Z = 18 (Montato dalla vettura N in poi)
# 002
MPN: 122 TC 79809
Pignoncino enthält km. Z = 17 montato dalla vettura N in poi)
aus £387,39
aus £387,39
Dieses Teil ersetzt die Teilenummer 122 TC 79046
# 003
MPN: GOM 60029
GUMMI Ø 117,17 X 20,73 X 1,78 FÜR ÖLDICHTUNG AN DER KM-ZÄHLRITZELFÜHRUNG
# 004
MPN: 5 411 397
Gummi Ø 33 X 45 X 6 am Verbindungsrohr des Ölrückgewinnungsflansches
# 005
MPN: 5 403 372
Schubstützrohr
# 006
MPN: 5 411 396
FLANSCH FÜR ÖLRÜCKFÜHRUNG MIT ROHR
# 007
MPN: 5 406 369
Welle immer eingekuppelt L = 2333
# 008
MPN: ZC 9620 543 U
Anschlagsegment zur Wellenabdichtung immer im Eingriff mit der Primärwelle.
# 009
MPN: 5 411 393
FRÜHLING
# 010
MPN: ZC 9520 159 U
Kugellager 0 30 X 62 X 16 auf der Hauptwelle
# 011
MPN: 5403371
Albero primario Z=17=Z=13=Z= 13
# 012
MPN: ZC 9620 218 U
Nadelkäfig 0 36 X39 X 37 für Zahnrad 3, Geschwindigkeit
# 013
MPN: 5 411 400
INGRANAGGIO CONDUTTORE PRO 3, VELOCITA Z = 28
# 014
MPN: 5 411 557
RING
# 015
MPN: 5 406 44,9
VOLLSTÄNDIGER SINCRONIZZATORE PER 3, E 4, VELOCITA
# 016
MPN: 411 5138
Segmento d'arresto Ø 36 X 2,20
# 016
MPN: 5 411 559
Feststellsegment Ø 36 X2,25
# 016
MPN: 5 411 570
Segmento d'arresto Ø 36 X 2,30
# 016
MPN: 5 411 571
Segmento d'arresto Ø 36 X 2,35
# 017
MPN: 5 411 5160
FRÜHLING
# 018
MPN: ZD 9271 300 U
Sfera per sincronizzatore Ø 6,315
# 019
MPN: 5 411 533
Einrückhebel für Synchronisierer h = 5,4
# 019
MPN: 5 411 561
Einrückhebel für Synchronisierer h = 5,2
# 019
MPN: 5 411 562
Einrückhebel für Synchronisierer h - 5,3
# 020
MPN: ZC 9620 174 U
Gabbia a rullini Ø 32 X 35X 36 per ingranaggio 4 , e 5 a velocita
# 021
MPN: 5 4016 374
Ingranaggio-Leiter pro 4'a veolcita Z = 33
# 022
MPN: 26203319
Lager 66 X 71,4 X 27 für die hintere Hauptwelle
# 023
MPN: 5 406 375
Ingran. Leitung pro 5,a vel. Z = 37 (montato fino alla vett. N )
# 024
MPN: 5 406 440
Vollständiger Sincronizzator für 5, Geschwindigkeit
# 025
MPN: 5 41,2 310
Scheibe
# 026
MPN: 5 412 314
BOLZEN
# 027
MPN: ZC 9620 335 U
Rollenlager Ø 41 X810X 116 am Ritzel
# 028
MPN: 5
Ritzel und Krone gepaart R = 7/34
# 028
MPN: 5 406 451
Ritzel und Krone gepaart R = 8/35
# 029
MPN: 5 411 422
BUSCH
# 030
MPN: ZC 9620 172 U
Gabbia a rullini Ø 45 X49 X 316 per ingranaggio 1 ae 2 , velocita
# 031
MPN: 5 406 373
Ingranaggio conduttore per ,1A velocita Z = 318
# 032
MPN: 5411565
RING
aus £13,61
aus £13,61
# 033
MPN: 5 411 564
Sincronizzatore für 1A und 2A Geschwindigkeit vollständig
# 034
MPN: 5411412
INGRANAGGIO CONDUTTORE PRO 2, VELOCITA Z = 33
aus £7,44
aus £7,44
# 035
MPN: 15 411 423
Scheibe
# 035
MPN: 5 411 424
Scheibe
# 035
MPN: 5 411 425
Scheibe
# 035
MPN: 5 411 426
Scheibe
# 035
MPN: 5 411 427
Scheibe
# 035
MPN: 5 411 428
Scheibe
# 035
MPN: 5 411 429
Scheibe
# 035
MPN: 5 411 430
Scheibe
# 035
MPN: 5 411 431
Scheibe
# 035
MPN: 5 411 432
Scheibe
# 035
MPN: 5 411 433
Scheibe
# 035
MPN: 5 411 434
Scheibe
# 035
MPN: 5 411 435
Scheibe
# 035
MPN: 5 411 436
Scheibe
# 035
MPN: 5 411 437
Scheibe
# 035
MPN: 5 411 438
Scheibe
# 035
MPN: 5 411 439
Scheibe
# 035
MPN: 5 411 440
Scheibe
# 035
MPN: 5 411 441
Scheibe
# 035
MPN: 5 411 442
Scheibe
# 035
MPN: 5 411 443
Scheibe
# 035
MPN: 5 411 444
Scheibe
# 035
MPN: 5 411 445
Scheibe
# 035
MPN: 5 411 446
Scheibe
# 035
MPN: 5 411 447
Scheibe
# 035
MPN: 5 411 448
Scheibe
# 035
MPN: 5 411 449
Scheibe
# 035
MPN: 5 411 450
Scheibe
# 035
MPN: 5 411 451
Scheibe
# 035
MPN: 5 411 452
Scheibe
# 035
MPN: 5 411 453
Scheibe
# 035
MPN: 5 411 454
Scheibe
# 035
MPN: 5 411 455
Scheibe
# 035
MPN: 5 411 456
Scheibe
# 035
MPN: 5 411 457
Scheibe
# 035
MPN: 5 411 458
Scheibe
# 035
MPN: 5 411 459
Scheibe
# 035
MPN: 5 411 460
Scheibe
# 036
MPN: 5 411 413
Treno-Interm. ingranaggio/condotto 3A e 4A velocita Z = 32 + Z = 37
# 037
MPN: 9620 333 U
Doppeltes Schrägkugellager Ø 30 X 76 X 82,515 X 33,40 Auf der Sekundärwelle,
# 038
MPN: 5 406 3176
INGRAN. CONDOTTO PRO 5A VEL. Z = 23 (MONTATE FINO ALLA VETT N)
# 039
MPN: 5 411 679
RITZELFÜHRUNGSKAPPE KM-ZÄHLER
aus £130,44
aus £130,44
# 040
MPN: 5 411 680
KM GEGENRITZELFÜHRUNG
# 041
MPN: 95124 400 W
NUSS
# 042
MPN: 5 406 463
Axiallager Ø 10X 1,50 für Km-Zählritzel
# 043
MPN: 5 411 416
INGRANAGGIO RETROMARCIA Z =
# 044
MPN: 5 411 398
Alberino Ø ,16 X 113,5 per ingranaggio retromarcia
# 045
MPN: 5 411 399
Ø 7 X 1 X 31 pro fissaggio alberino RM
# 046
MPN: ZD 9524 100 W
NUSS
# 047
MPN: 5 406 446
Innenhöhe für Sincronizzatore Ø 5,2 X 12,45
# 047
MPN: 5 406 447
Innenhöhe für Sincronizzatore Ø 5,3 X 12,45
# 047
MPN: 5 406 447
Innenhöhe für Sincronizzatore Ø 5,4 x 12,45
# 048
MPN: 122 TC 75916
GETRIEBEBAUGRUPPE DIFFERENTIAL KOMPLETT MIT BREMSEN
