015 - Rahmen

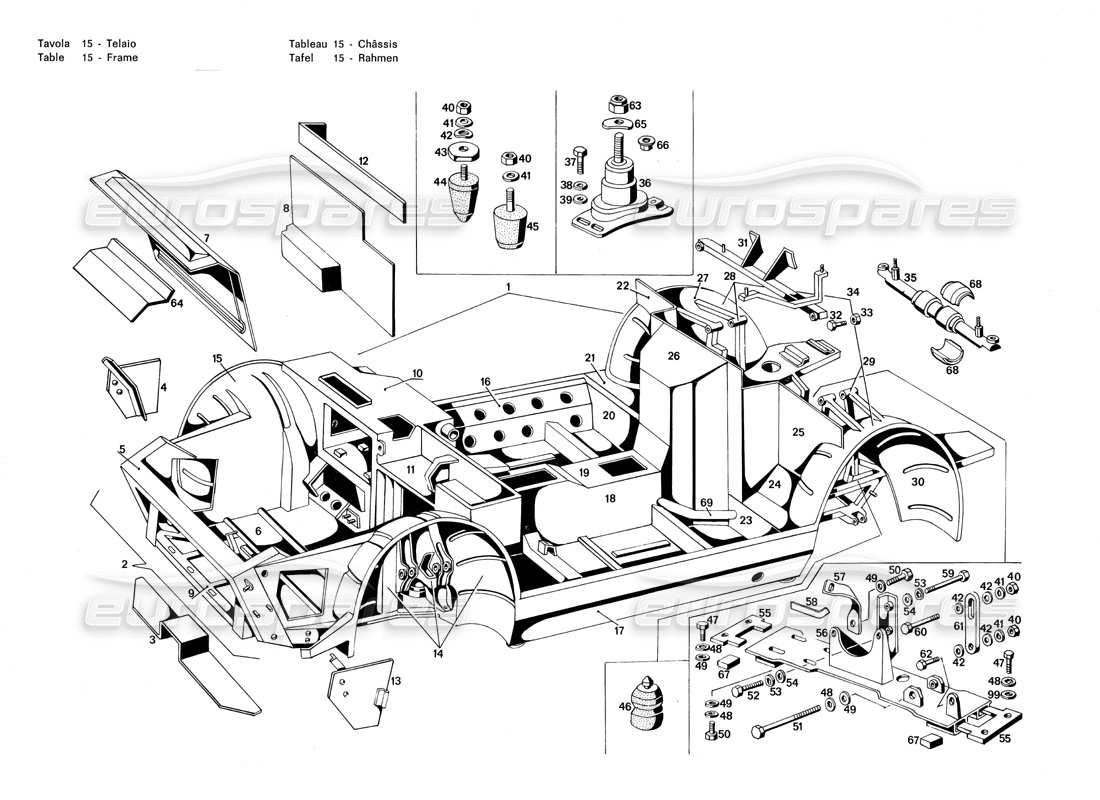

Maserati Merak 3.0 Frame Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 122 CT 77529
Rahmen komplett mit Querstrebe aus Blech zur Aufnahme des Reserverades
# 001
MPN: 122 CT 80386
TELAIO COMP!. DI LAMIERA E TRAVERSA SOSTEGNO RUOTA DI SCORTA (GUIDA DX.)
# 002
MPN: 122 CT 77530
Vorbereiten des vorderen Teils des Rahmens
# 002
MPN: 122 CT 801089
VORBEREITUNG DES VORDERRAHMENS: RECHTSANTRIEB
# 003
MPN: 122 CT 77849
Blechbaugruppe zum Verschließen des Lenkgetrieberaums
# 004
MPN: 122 CT 78167
RECHTES LICHTFACH SCHLIEßTÜR
# 005
MPN: 122 CT 77201
Schweißmontage der Rahmennase
# 006
MPN: 122 CT 122 050
VORDERE PLATTFORM VORBEREITUNG DES RAHMENS
# 007
MPN: 122 CT 77825
VERSCHLUSS DES KOFFERRAUMSFACHS AUS METALL
# 008
MPN: 122 CT 77036
Schließtür des Druckspeicherraums
# 008
MPN: 122 CT 801,65
Sportello chiusura vano accumulatori di pressione (per guida destra)
# 009
MPN: 122 CT 122 073
Untere vordere Baugruppe
# 009
MPN: 122 CT 80470
COMPLESSIVO PARTE ANTERIORE INFERIORE (PER GUIDA DESTRA)
# 010
MPN: 122 CT 77531
VORDERER TEIL DES KLIMAANLAGE-RAHMENS
# 010
MPN: 122 CT 80208
Parte anteriore telaio scatola porta condizionatore (per guida destra)
# 011
MPN: 122 CT 7931i1
Lenksäulen- und Pedalstützbaugruppe
# 011
MPN: 122 CT 80369
COMPLESSIVO SUPPORTO PIANTONE GUIDA E PEDALIERA (PER GUIDA DESTRA)
# 012
MPN: 122 CT 79830
MONTAGEPLATTE FÜR DIE SCHEIBENWISCHERRAUM-VERSCHLUSSTÜR
# 013
MPN: 122 CT 78165
SCHLIESSEN DER TÜR DES LINKEN SCHEINWERFERRAUMS
# 014
MPN: 122 CT 122 049
Vorbereitung der Vorderradaufhängung und des linken Kotflügels
# 015
MPN: 122 CT 122 048
VORBEREITUNG DER VORDEREN AUFHÄNGUNGSSTÜTZE UND DES RECHTEN KOTFLÜGELS
# 015
MPN: 122 CT 122 202
VORBEREITEN. SUPPORTO SOSPENSIONE ANTERIORE E PARAANGO DESTRO (GUIDA DX.)
# 016
MPN: 122 CT 122 092
VORBEREITUNG DER RECHTEN SEITE KOMPLETT MIT STREBE UND PLATTFORM
# 016
MPN: 122 CT 122 175
Vorbereitung der rechten Seite komplett mit Längsträger und Plattform (Rechtslenker)
# 017
MPN: 122 CT 122 093
VORBEREITUNG DER LINKEN SEITE KOMPLETT MIT STREBE UND PLATTFORM
# 017
MPN: 122 CT 122 177
Vorbereitung der linken Seite komplett mit Längsträger und Plattform (Rechtslenker)
# 018
MPN: 122 CT 77099
Zusammenbau des Tunneloberteils
# 018
MPN: 122 CT 8083
Complessivo parte superiore tunnel (per guida destra)
# 019
MPN: 122 CT 77502
Plattform komplett mit Tunnel und Längsträger
# 019
MPN: 122 CT 80320
Kompletter Pianale von Tunnel und Longheron (nach Anleitung)
# 020
MPN: 122 CT 122 060
Kompletter rechter hinterer Querträger
# 021
MPN: 122 CT 78831
RECHTE BODENPLATTE DES KRAFTSTOFFTANKSCHUTZES
# 022
MPN: 122 CT 78839
Schutzblech für den rechten Kraftstofftank
# 023
MPN: 122 CT 122 059
KOMPLETTER QUERTRÄGER HINTEN LINKS
# 024
MPN: 122 CT 78327
Unteres Schutzblech für den linken Kraftstofftank
# 025
MPN: 122 CT 76367
LINKE KRAFTSTOFFTANK-SCHUTZPLATTE
# 026
MPN: 122 CT 77377
VOLLSTÄNDIGE SCHUTZWAND ZUR TRENNUNG VON MOTOR UND COCKPIT
# 027
MPN: 122 CT 122 130
VORBEREITUNG DES RECHTEN HINTEREN KOTFLÜGELS
# 028
MPN: 122 CT 122 138
Teilweise Vorbereitung des rechten Rohrhinterteils mit Kotflügel.
# 029
MPN: 122 CT 122 137
Teilweise Vorbereitung der linken Rohrtür hinten mit Kotflügel
# 030
MPN: 122 CT 122 131
Vorbereitung des linken hinteren Kotflügels
# 031
MPN: 122 CT 77745
HINTERE STOSSDÄMPFER-STÜTZE, TRUSS-VERBINDUNGSSTRÄGER-BAUGRUPPE
# 032
MPN: BN 77872
BOLZEN
# 033
MPN: DST 54897
NUSS
# 034
MPN: 122 CT 75327
Hinterer Teil des Rahmens

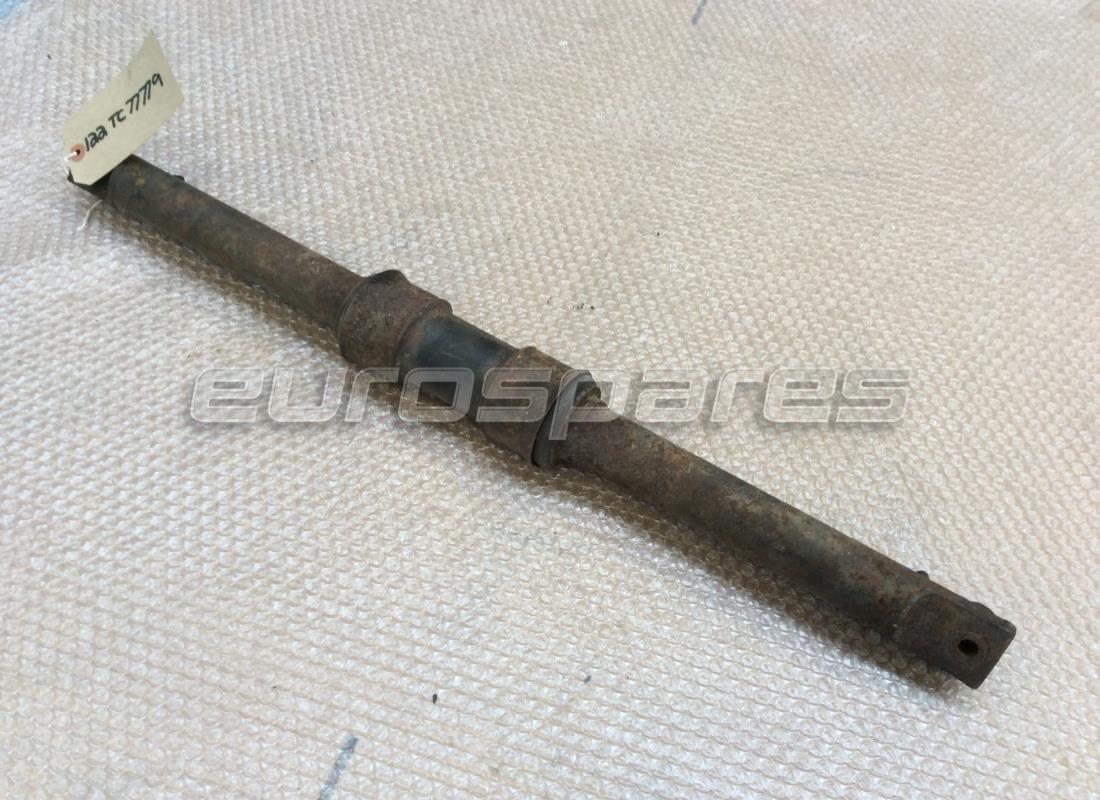

# 035
MPN: 122 TC 77779
Hintere Getriebehalterungsbaugruppe
aus £367,50
aus £367,50
# 036
MPN: 122 CT 790,15
UNTERSTÜTZUNG
# 036
MPN: 122 CT 79014
UNTERSTÜTZUNG
# 037
MPN: BNT53247
BOLZEN
# 038
MPN: RSN/33112
Scheibe
aus £1,74
aus £1,74
# 039
MPN: RNT 65539
Scheibe
# 040
MPN: DNT 470131
NUT 8 X 1.25
# 042
MPN: RNT 55379
Scheibe
# 043
MPN: 122 SA 79013
Abstandshalter für oberes Schüttel-Endanschlagpolster
# 044
MPN: SLN 75747
VORDERRADAUFHÄNGUNG OBERER STOSSDÄMPFER-ENDSCHALTERPUFFER
# 045
MPN: SLN 75407
Puffer für den unteren Stoßdämpfergrenzschalter der Vorderradaufhängung
# 046
MPN: SLN 73511
PUFFER-ENDSCHALTER OBERE HINTERRADAUFHÄNGUNG
# 047
MPN: BNT/47028
BOLZEN
# 048
MPN: RAT 45581
Scheibe
# 049
MPN: RNT 47087
Scheibe
# 050
MPN: BNT 60984
BOLZEN
# 051
MPN: BN 77775
BOLZEN
# 052
MPN: BNT 66912
BOLZEN
# 053
MPN: RDI 60333
Scheibe
# 054
MPN: RNT47210
Scheibe
# 055
MPN: 122 Fl 77064
HALTERUNG / UNTERSTÜTZUNG

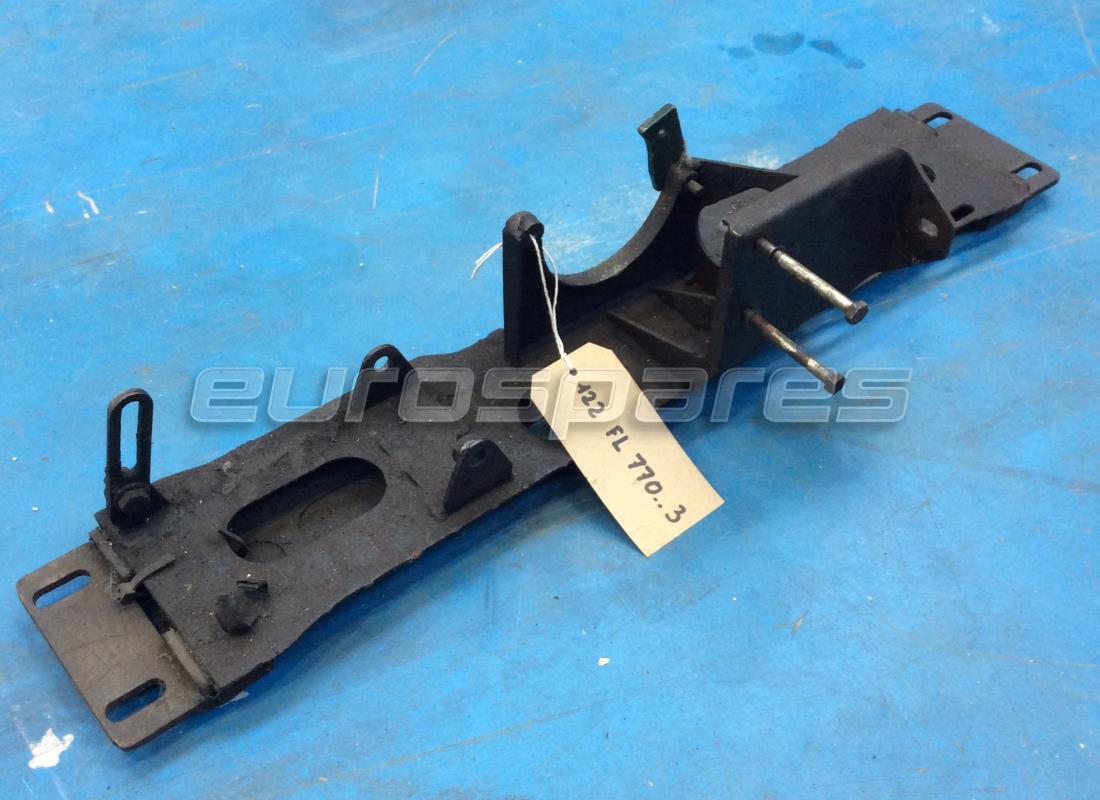

# 056
MPN: 122 Fl 770..3
SCHWEIßBAUGRUPPE, TRÄGERPLATTE FÜR LICHTMASCHINEN-KOMPRESSOR UND HOCHDRUCK-ÖLPUMPE
aus £420,00
aus £420,00
# 057
MPN: 122 Fl 77237
LR,MIERINO TENUTA CONGIUNT. MONTATO SOLO SULLA VETTURA CON ARIA CONDIZ
# 058
MPN: 122 Fl 79826
SPURSTANGE
# 059
MPN: BNT 76636
BOLZEN
# 060
MPN: BNT 55366
BOLZEN
# 061
MPN: 120 CP 76232
PUNTALINO TENDICINGHIA PER ALTERNATORE
# 062
MPN: BNT 47017
BOLZEN
# 063
MPN: DN 790138
NUSS
# 064
MPN: 122 CS 77349
Ölkühler-Schottwandbaugruppe
# 065
MPN: 5 412 042
Scheibe
# 066
MPN: 5 405 898
NUSS
# 067
MPN: 5 406 484
TASSELLO PIASTRA PORTS ACCESSORI
# 068
MPN: 5 405 891
Elastische Halbbuchse zur hinteren Abstützung. Austausch
# 069
MPN: 122 CT 78069
Tubo collegamepto serbatoi benzina
