023 - Bremssystem

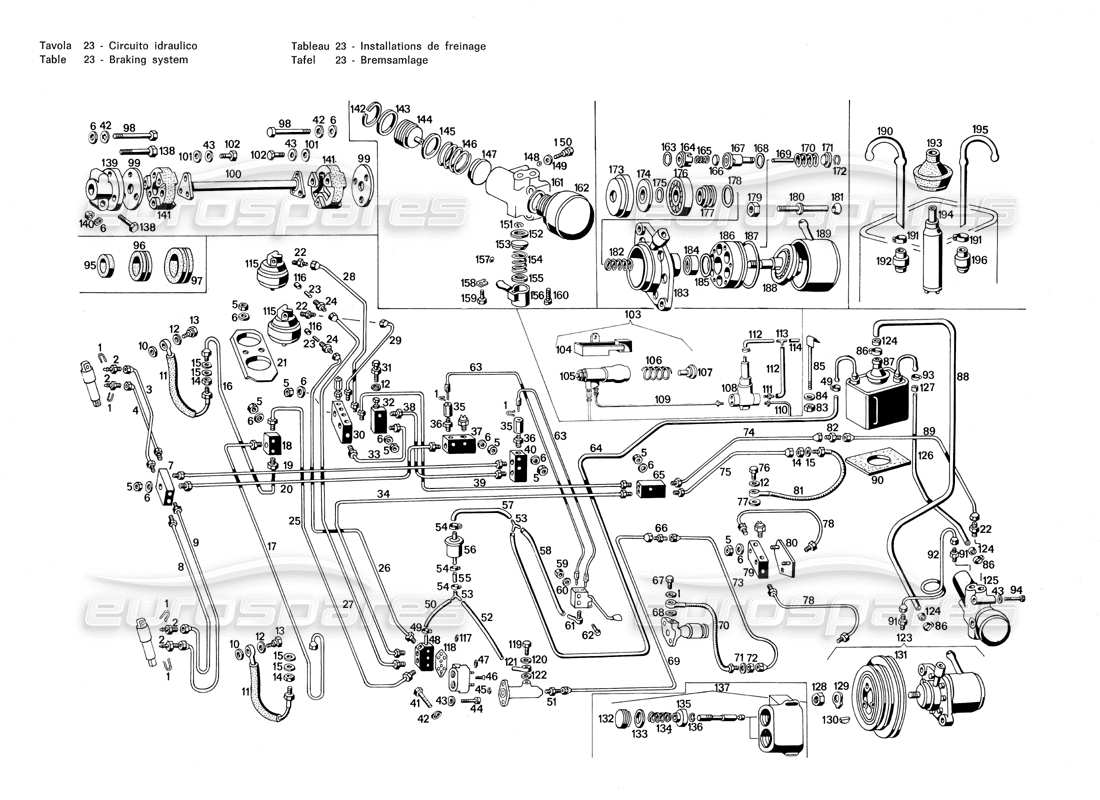

Maserati Merak 3.0 Braking System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
117 Fl 73325
GABEL
#
002
MPN:
VRN 72227
SCHRAUBEN
#
003
MPN:
122 FC 76925
Tubo bundy dal doppio 3 vie fari at cilindro faro destro L = 720
#
004
MPN:
122 FC 76906
Tubo bundy dal doppio 3 vie fari at cilindro faro destro L = 640
#
005
MPN:
DST 68045
NUSS
#
006
MPN:
RNT 6701,1
Scheibe
#
007
MPN:
117 Fl 74647
Doppelter 3-Wege-Anschluss zum Anschluss von Scheinwerferzylindern
#
008
MPN:
112 FC 67805
Tubo bundy dal doppio 3 vie fari at cilindro faro sinistro L = 1160
#
009
MPN:
122 FC 76924
TUBO BUNDY DAL DOPPIO .3 VIE FARI AT CILINDRO FARO SINISTRO L = 1080
#
010
MPN:
GN 77875
DICHTUNG ODER DICHTUNG
#
011
MPN:
FI 73127
BIEGSAMES ROHR
aus
£154,50
aus
£154,50
#
012
MPN:
GN 67834
DICHTUNG ODER DICHTUNG
#
013
MPN:
VRN 77877
SCHRAUBEN
#
014
MPN:
DNT 46448
NUSS
#
015
MPN:
RDI 48337
Scheibe
#
016
MPN:
117 FC 74232
TUBO BUNDY DAL 3 VIE FRENI ANTERIORI AT CALIPER DESTRO L = 970
#
017
MPN:
117 FC 74233
TUBO BUNDY DAL 3 VIE FRENI ANTERIORI AT CALIPER SINISTRO L = 950
#
018
MPN:
1,17 FI 72216
UNION
#
019
MPN:
122 FC 76907
Tubo bundy dal raccordo a 3 vie sul tunnel at doppio 3 vie fari L = 1230
#
020
MPN:
122 FC 74906
Bundy-Rohr von doppelten 3-Positionslichtanschlüssen zu doppelten 3-Scheinwerferanschlüssen L = 1170
#
021
MPN:
117 Fl 72406
BEFESTIGUNGSPLATTE FÜR VORDEREN UND HINTEREN BREMSAKKUMULATOR
#
022
MPN:
VRN 72225
SCHRAUBEN
#
023
MPN:
117 Fl 75272
Schlauch zum Anschluss von Akkumulatoren. Bremsen
#
025
MPN:
122 FC 77570
BÜNDELSCHLAUCH VON DER PUMPENVERTEILUNG ZUM VORDERRADBREMSWEG 3 L = 320.
#
026
MPN:
107 FC 55441
Tubo bundy dall'accumul, Freni-Poster. al ripartitore sulla pumpa L = 370
#
027
MPN:
122 FC 76974
Tubo bundy dall'accumulatore freni at ripartitore sulla pompa L = 510
#
028
MPN:
117 FC 74246
Bundy-Rohr aus Ripart. A 5 VIE ALL'ACCUMULATORE FRENI ANTERIORI L = 330
#
029
MPN:
122 FC 76975
Tubo bundy dal ripart. a 5 alle hinteren Akkumulatoren L = 190
#
030
MPN:
117 Fl 72215
UNION
#
031
MPN:
117 Fl 74:731
Komplette Nadel für Service-Ausschlusshahn
#
032
MPN:
117 FI 73844
Vollständiger Hahn, um die Zirkulation des hydraulischen Versorgungskreises auszuschließen
#
033
MPN:
122 FC 77571
TUBO BUNDY DAL RIPARTITORE A 5 VIE AT RUBINETTO SERVIZI L = 200
#
034
MPN:
117 FC 76343
TUBO BUNDY DALLA GIUNZIONE SUL TUNNEL BEI RIPARTITORE POMPA FRENI L = 16301
#
035
MPN:
117 Fl 73661
UNION
#
036
MPN:
VRN 738165
SCHRAUBEN
#
037
MPN:
117 Fl 74725
UNION
#
038
MPN:
115 FC 64899
BUNDY-ROHR VOM SERVICEANSCHLUSS ZUR 3-WEGE-VERBINDUNG IM TUNNEL L = 630
#
039
MPN:
122 FC 76973
Bundy-Rohr von der Kreuzung im Tunnel zum 5-Wegeverteiler L = 1570
#
040
MPN:
122 Fl 76928
UNION
#
041
MPN:
BNT 72497
BOLZEN
#
042
MPN:
RDI53899
Scheibe
#
043
MPN:
RNT 60333
Scheibe
#
044
MPN:
BNT 364012
BOLZEN
#
045
MPN:
12,2 Fl 774011
DICHTUNG ODER DICHTUNG
#
046
MPN:
VN 42095
SCHRAUBEN
#
047
MPN:
SVT 56867
Unterschraube zur oberen Befestigung der Bremspumpe
#

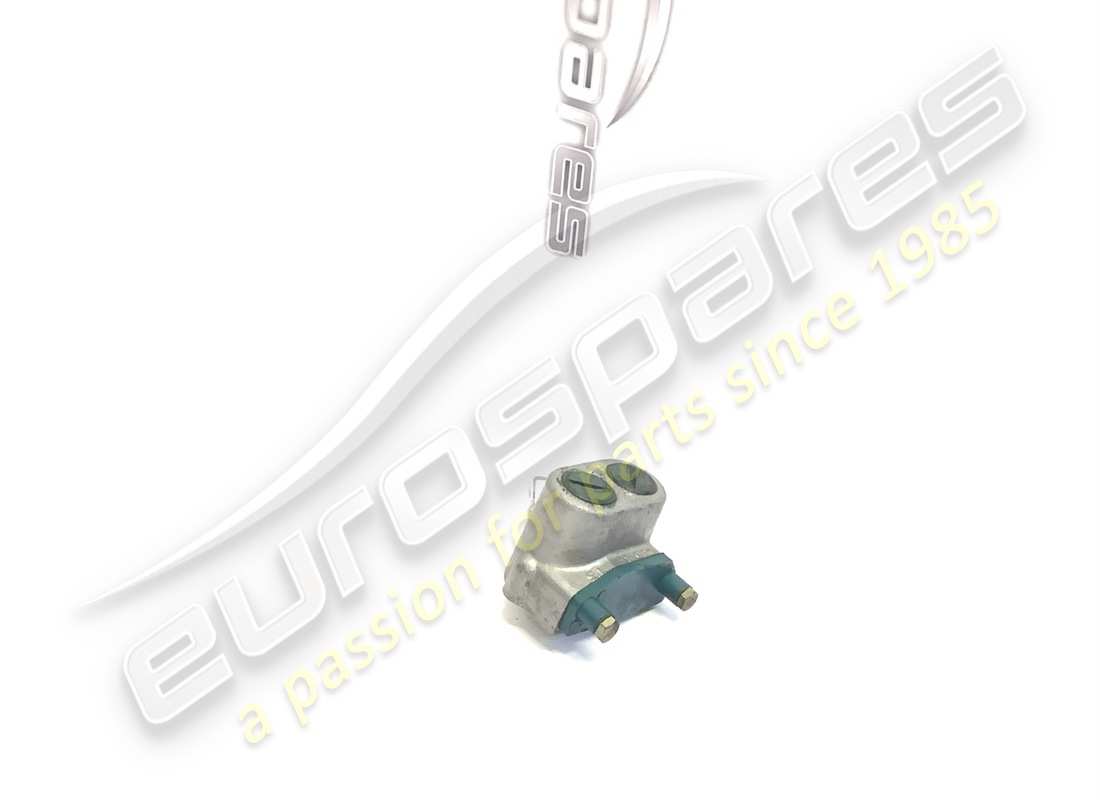

048
MPN:
122 Fl 78280
Mehrfachverteiler für Bremspumpenanschluss
#
049
MPN:
FRN 74510
SCHELLE FÜR BREMSPUMPEN-ABLAUFSCHLAUCH UND ÖLRÜCKFÜHRUNG Ø 112
#
050
MPN:
MN 73374/400
Hülse von der Bremspumpe zu den 3 Druckanschlüssen des Ölrückgewinnungstanks Ø 5X12X4,00
#
051
MPN:
VRN 76148
SCHRAUBEN
#
052
MPN:
MN 73374/130
Hülse vom Auslassanschluss 3 zum primären Kupplungsgeberzylinder Ø 5 X 12 X 130
#
053
MPN:
RMN 731621
UNION
#
054
MPN:
FRN 68934
FASCETTA PER MANICOTTO SUL SERB. RECUP. OLIO E SUL 3 VIE RACCORDI SCAR
#
055
MPN:
MN 60008/0060
Manicotto dal 3 vie Narbe. pompa freni bei serbisch. erholen. Olio Ø 8 X 15 X 60
#
057
MPN:
MN 6010108/0350
Hülse vom Kupplungsöl-Rückgewinnungsbehälter am Abflussauslass 3 zum Behälter Ø 8 X 15,x 350
#
058
MPN:
MN 73374/0300
Manicotto dal distrib. alzata fari al 3 vie mand. Narbe. Olio Ø 5 X 12 X 300
#
059
MPN:
DNT/62557
NUSS
#
060
MPN:
RDI 58543
Scheibe
#
061
MPN:
RMN 73382
UNION
#
062
MPN:
BNT 74727
BOLZEN
#
063
MPN:
117 Fl 73864
BIEGSAMES ROHR
#
063
MPN:
GN 37911
DICHTUNG ODER DICHTUNG
#
064
MPN:
MN 73374/3500
Manicotto nach Wunsch. dal 3 vie distrib. Fari auf Serbisch. Öl Ø 5X 12 X3500
#
065
MPN:
122 Fl 76862
DOPPELTE 2-WEGE-VERBINDUNG IM TUNNEL
#
066
MPN:
VRN 7,6223
SCHRAUBEN
#
067
MPN:
VRN 77827
SCHRAUBEN
#
069
MPN:
122 FC 77572
Tubo bundy dalla pompa prim. Friz. al raccordo int. Sul-Tunnel L = 1210
#
070
MPN:
122 Fl 78460
BIEGSAMES ROHR
aus
£202,58
aus
£202,58
#
071
MPN:
RDI 55639
Scheibe
#
072
MPN:
DN 73372
NUSS
#
073
MPN:
122 Fl 790168
Tubo bundy dal raccordo interm. Sul tunnel al fles. pompa friz. L = 2040
#
074
MPN:
117 FC 74250
Tubo Bundy DNL Regol. alla giunz. a 2 vie sul tunnel (0 tratto) L = 1420
#
075
MPN:
122 FC 77569
Bundy-Schlauch von 2 Weg am Tunnel zum flexiblen Schlauch, der 4 Weg Hinterradbremsen verbindet L = 1'32, 0
#
076
MPN:
VRN 78924
SCHRAUBEN
#
077
MPN:
GN 77874
Guarniz. Fissaggio tubo flessibile sul raccordo freni post. Ø 10 X 15 X 4
#
078
MPN:
122 FC 76378
TUBO BUNDY DAL 4 VIE IDROSTOP AI CALIPER POSTERIORI L = 350
#
079
MPN:
117 Fl 73369
4-Wege-Verteiler für die Stromversorgung der Hinterradbremse und des Hydrostops
#
080
MPN:
122 Fl 77828
UNTERSTÜTZUNG
#
081
MPN:
117 FI 73127
BIEGSAMES ROHR
aus
£154,50
aus
£154,50
#
082
MPN:
VRN 551285
SCHRAUBEN
#
083
MPN:
DST 51416
NUSS
#
084
MPN:
RNT 35345
Scheibe
#
085
MPN:
122 Fl 78396
SPURSTANGE
#
086
MPN:
FRN/37825
SCHELLE FÜR SCHLAUCH VOM ÖLTANK ZUR PUMPE UND FÜR SCHLAUCH ZUM REGAL
#
087
MPN:
120 Fl 78085
ÖLTANK
#
088
MPN:
MN 73376/1000
Manisch. pro Auftrag. Olio dal sorb. alla pompa alta press. Ø 13 X 20 X 1000
#
089
MPN:
107/A FC 65200
BUNDROHR AUS REGOL. ALLA GIUNZ, A 2 VIE SUL TUNNEL (1' O TRATTO) L = 800
#
089
MPN:
122 FC 79803
Tubo bundy dal regolatore al 2 vie sul tunnel (per versione con frigo)
#
090
MPN:
122 Fl 78443
Unterlage auf dem Filz, um den Öltank auf dem Rahmen zu platzieren
#
091
MPN:
VRN 72224
SCHRAUBEN
#
092
MPN:
122 Fl 78461
TUBO BUNDY DALLA POMPA ALTA PRESSIONE AL REGOLATORE L = 670
#
093
MPN:
FRN 37824
SCHELLE FÜR REGLER-ÖLABLASSSCHLAUCH AM TANK Ø 13 19
#
094
MPN:
BNT 76636
BOLZEN
#
095
MPN:
PFN 51532
TÜLLE
#
096
MPN:
PFN 45004
TÜLLE
#
097
MPN:
PFN 76861
TÜLLE
#
098
MPN:
BNT 35745
BOLZEN
#
099
MPN:
122 Fl 79619
Scheibe
#
100
MPN:
1212 Fl 77083
SCHWEISSBAUGRUPPE. Welle mit Flanschen zum Anziehen der Pumpe zum Pressen
#
101
MPN:
RNT47210
Scheibe
#
102
MPN:
BNT 33170
BOLZEN
#
103
MPN:
122 Fl 79901
Umfassender Druckbegrenzer mit Unterstützung und Molla (ab dem Zeitpunkt der Prüfung ……..maggio '73)
#
104
MPN:
122 Fl 79902
UNTERSTÜTZUNG
#
105
MPN:
122 Fl 79899
Limitatore di press. pro Freni-Beitrag. (dalla vettura n - maggio '73)
#
106
MPN:
122 Fl 79909
FRÜHLING
#
107
MPN:
122 Fl 79906
RING
#
108
MPN:
122 Fl 80900
Valvola sovrapressione (dalla vettura n magio '73)
#
109
MPN:
122 Fl 81052
Tubo Bundy von der Klappe bis zum beweglichen hinteren Ende L = mm. 330 (dalla vettura n - maggio ' 73)
#
110
MPN:
122 Fl 81051
Tubo Bundy dal limitatore alla valvola L = mm. 370 (dalla vettura n - maggio 73)
#
111
MPN:
RMN 80210
UNION
#
112
MPN:
MN 73374
MANICOTTO Ø 5X 12 X 160 VON VALVOLA AUF 3 SICHT AUF SCARICO OLIO (VON VETTURA N - MAGGIO ' 78)
#
113
MPN:
RMN 750,12
UNION
#
114
MPN:
MN 73374
MANICOTTO Ø 5X 12 X 480 FÜR DIESES ( DALLA VETT. N - MAGGIO ' 73)
#
115
MPN:
5 415591
Öldruckspeicher für den vorderen und hinteren Bremskreis
#
116
MPN:
ZD 9333 100 U
Öldichtung an den Auslassanschlüssen des Bremsspeichers
#
117
MPN:
ZD 9481 800 U
Öldichtgummi zwischen Bremsbelag und Verteiler Ø 4,2 X 8 X 1,9
#
118
MPN:
5 411 230
Gummi-Anschlussplatte für Öldichtung zwischen Hauptbremszylinder
#
119
MPN:
5 413 192
SCHRAUBEN
#
120
MPN:
ZC 9550 9013 U
DICHTUNG ODER DICHTUNG
#
121
MPN:
5 406 657
ÖSENROHR ZUM ANSCHLUSS DER PRIMÄRKUPPLUNGSPUMPE
#
122
MPN:
ZD 9247 800 U
DICHTUNG ODER DICHTUNG
#

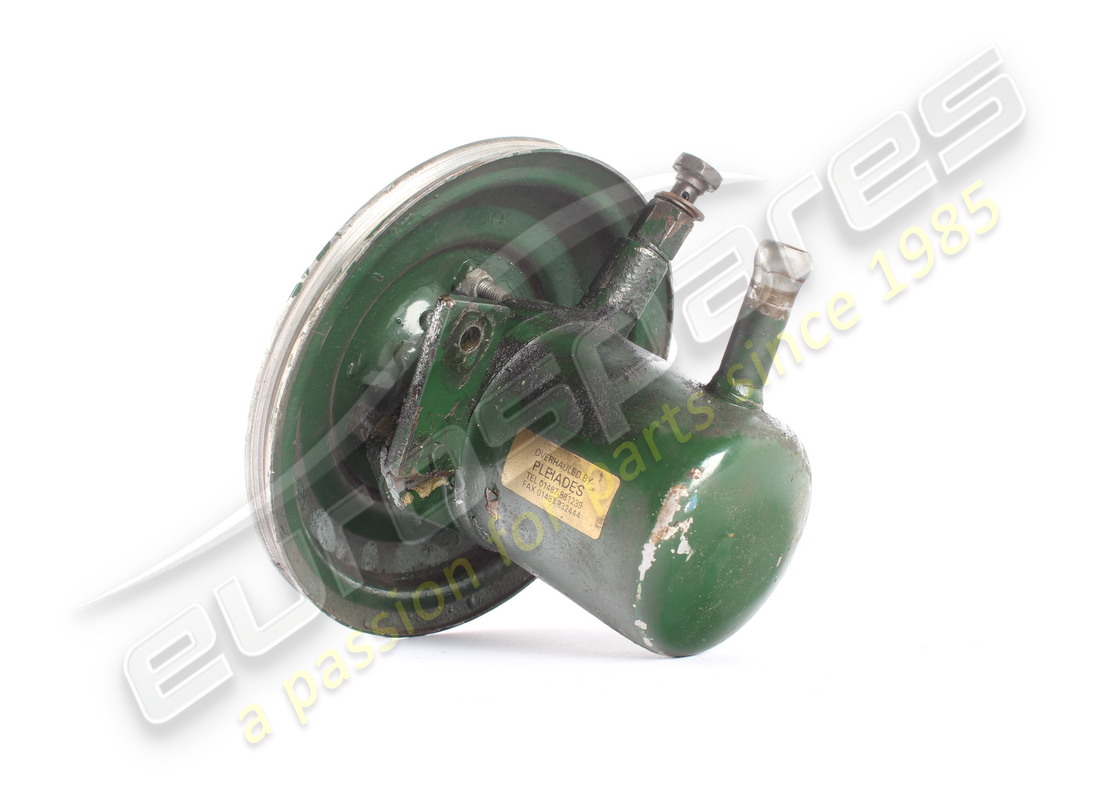

123
MPN:
5 409 647
Hochdruckölpumpe komplett mit Riemenscheibe
aus
£750,00
aus
£750,00
#
124
MPN:
ZC 9620 808 U
MANSCHETT FÜR ROHR VOM TANK ZUR HOCHDRUCKPUMPE
#
125
MPN:
5 435 226
Akkumulation und Speicherung von Öldruck
aus
£700,42
aus
£700,42
#
126
MPN:
DJN.394-73
ÖLABLASSSCHLAUCH VOM REGLER ZUM ÖLTANK
#
127
MPN:
ZC 95201 807 U
Kragen für die Druckleitung vom Regler zum Tank
#
128
MPN:
5.414.806
NUSS
#
129
MPN:
5 414 805
Halter für die Befestigungsmutter der Bremspumpenriemenscheibe
#
131
MPN:
5 406 471
Doppelrillenriemenscheibe 0 ext. 173 für Hochdruckpumpe
#
132
MPN:
5 410 495
Kappe für Bremspumpe
#
133
MPN:
5 410 494
RING
#
134
MPN:
5 4110 493
FRÜHLING
#
135
MPN:
5 410 491
Scheibe
#
136
MPN:
5 410 179
RING
#
137
MPN:
5 410 496
KOMPLETTE BREMSPUMPE
aus
£497,86
aus
£497,86
#
138
MPN:
ZD 9359 100 U
BOLZEN
#
139
MPN:
5 406 467
Kupplungsflansch für Antriebswelle der Hochdruckpumpe
aus
£52,50
aus
£52,50
#
139
MPN:
ZD 9415 1010 U
Passfeder Ø 3 X 3,7 X 10 auf der Pumpenwelle der Druckseite
#
140
MPN:
ZD 9532 800 U
NUSS
#
141
MPN:
5 411 1188
Giunto elastico per albero traino pompa alts pressione (montato dal maggio 1973 in poi)
aus
£515,02
aus
£515,02
#
142
MPN:
5.412.537
FESTSTELLUNG Ø 38 FÜR KONFIGURATION
#
143
MPN:
ZD 9488 1,08 U
Gommino Ø 29 X 34,4 X 2,7 (segna fianco)
#
144
MPN:
5 41,1 542
Tappo Ø 34 X 45 di congiunzione
#
145
MPN:
5 420 595
Spessore Ø 24,5 X 32 X 0,3 pro Regulierung
#
145
MPN:
5.412.540
Spessore Ø 24,5 X 32 X 0,7 pro Regulierung
#
146
MPN:
5.412.539
FRÜHLING
#
147
MPN:
5.412.538
Scodellino Ø 32 X 9
#
148
MPN:
ZD.92.70.900 U
Kugel Ø 7 für Entlüftungsschraube
#
149
MPN:
ZC 9489 000 U
Gommino Ø 6,7 X 10,5 X 1,9 (segna fianco)
#
150
MPN:
5 412 801
SCHRAUBEN
#
151
MPN:
5 416 868
Kolbenstopp
#
152
MPN:
ZD 9488 000 U
GOMMINO Ø 33,2 X 37 X 1,9 (SEGNA FIANCO)
#
153
MPN:
5 412 797
Basis Ø 25,5 der Verbindung
#
154
MPN:
5.412.798
FRÜHLING
#
155
MPN:
5.420.596
SPITZE Ø 21 X 28 X 0,3 PER VORSCHRIFTEN
#
156
MPN:
5.412.800
Disjunktionsgehäuse
#
157
MPN:
ZD 927,0 700 U
Sfera Ø 6 d'ammissione
#
158
MPN:
5.412.543
PLATTE FÜR BALL
#
159
MPN:
ZD 9366 030 W
SCHRAUBEN
#
160
MPN:
ZD 9453 500 U
SCHRAUBEN
#
161
MPN:
ZD 9432 100 U
Gommino Ø 37,5 X 42,4 X 2,45 (segna fianco) .
#
162
MPN:

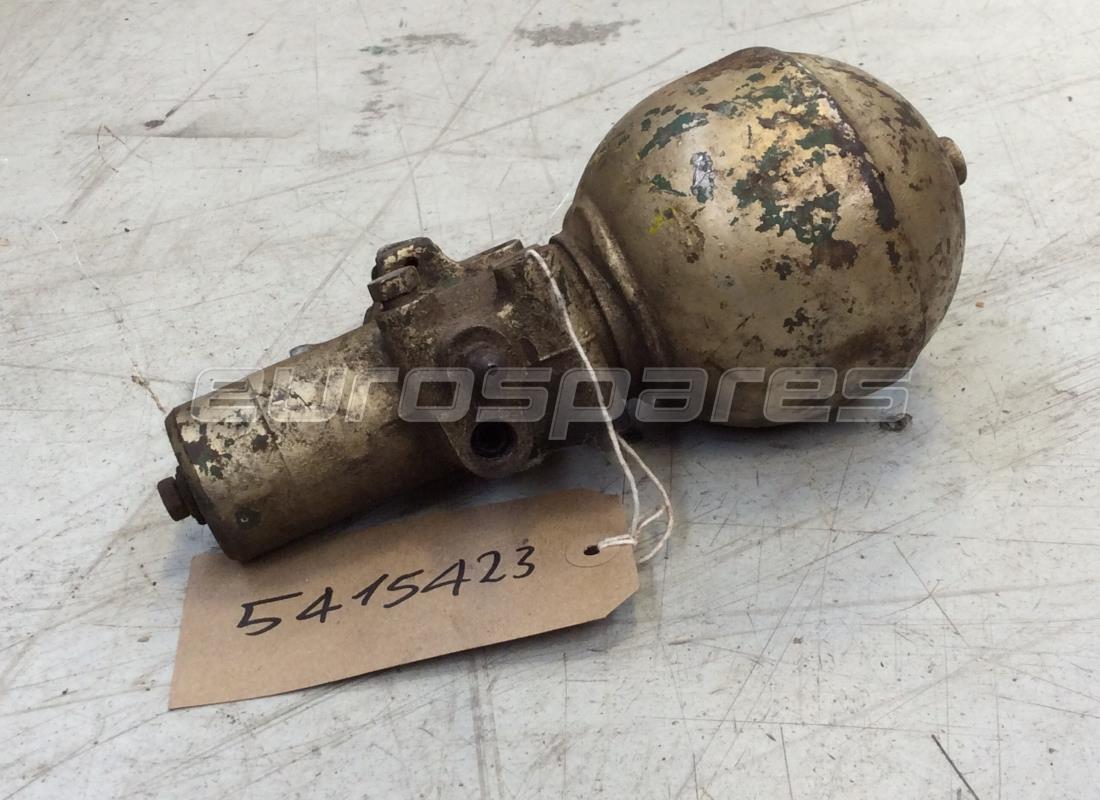

5415423
Accumulatore-Prinzipien
aus
£629,95
aus
£629,95
#
163
MPN:
ZD 9487 600 U
Gommino Ø 15,7 X 21,1 X 2,7 (segna fianco)
#
164
MPN:
5 418 599
Distanzial Ø 8 X 21 pro Camicia
#
165
MPN:
5.415.015
FRÜHLING
#
166
MPN:
5.415.014
VALVOLA Ø 13 X 1,2
#
167
MPN:
DX - 391-020
SERIE VON 7 SHIRTS 0 18,5
#
168
MPN:
ZD.9487-200 U
Gommino Ø 17,8 X 22,5 X 1,9 (segna fianco)
#
169
MPN:
D 391 512
Kolbenstange L = 28,8 mit variabler Länge von 1/10 bis 30,5
#
170
MPN:
5 415 017
FRÜHLING
#
171
MPN:
5.415.018
SCODELLINO Ø 8,5 PRO MOLLE
#
172
MPN:
5 415 019
Arresto Elastico (Filo 0 1)
#
173
MPN:
5.415.027
SCODELLINO Ø 21,5X 55,5
#
174
MPN:
DX 351 454 A
Deflettor Ø 12,1 X44 X5,4
#
175
MPN:
ZD 94812 400 U
Gommino Ø 12,1 X 17;5 X 2,7
#
176
MPN:
ZC 9520 0173 U
Cuscinetto a sfere Ø 12 X 50,x 16
#
177
MPN:
5 415 025
BUSCH
#
178
MPN:
ZD 95100 90:0 U
Gommino Ø 21,3 X 28,5 X 3,6
#
179
MPN:
5 415 022
NUSS
#
180
MPN:
5.415.009
PIVOT
#
181
MPN:
5 415 028
Kniescheibe für Anschlagstift 0 7 , 9
#
182
MPN:
5 415 024
FRÜHLING
#
183
MPN:
5.406.472
UNTERSTÜTZUNG
#
184
MPN:
5.415.021
CUSCINETTO Ø 17,6 X 218 X 16 EIN RULLINI
#
185
MPN:
ZD 9452 600 U
Gommino Ø 27,7 X 33,1 X 2,7 (segna fianco) .
#
186
MPN:
5 415 090
Pumpenkörper
#
187
MPN:
2D 948,3 800 U
Gommino Ø 90 X 96 X 3 (segna fianco)
#
188
MPN:
5 414 8011
Welle mit Lager
#
189
MPN:
5 415 048
ABDECKUNG
#
190
MPN:
N 393.77
Tubetto Ø 8
#
191
MPN:
ZC 9514 0113 U
JUBILÄUMSCLIP
#
192
MPN:
NN 393 57
Dichtung
#
193
MPN:
5 424 666
Manschette für Tauchrohr mit Filter
#
194
MPN:
NN 393.4
Rohr pescante mit Filter
#
195
MPN:
5 406 501
Tubetto Ø 6
#
196
MPN:
5.424.085
Dichtung
#
516
MPN:
122 Fl 78385
Ölauffangbehälter der Kupplungsbremspumpe
