024 - Bremssystem Ringsystem

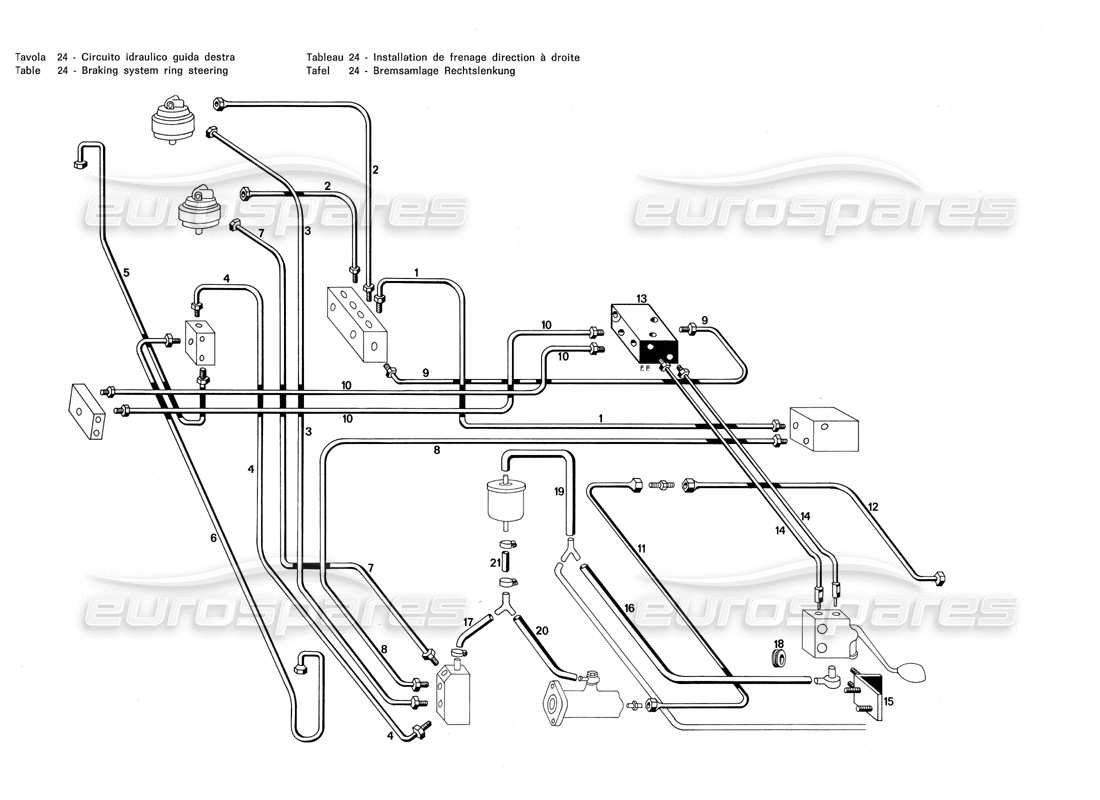

Maserati Merak 3.0 Braking System Ring System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
122 FC 80698
Bundy-Rohr vom Doppel-Zweiweg am Tunnel zum 5-Wege-Verteiler L = mm. 1850
#
002
MPN:
116/B FC 79770
Bandy-Rohr vom Fünffachverteiler zu den Bremsspeichern vorne und hinten L = mm. 180
#
003
MPN:
101 /3 FC 50685
Tubo bundy dalla'ccumulatore freni anteriori at Dosatore L = mm. 630
#
004
MPN:
117 FC 74245
TUBO BUNDY DAL DOSATORE AT RACCORDO TRE VIE FRENI ANTERIORI L = MM. 450
#
005
MPN:
117 FC 74229
TUBO BUNDY DAL TRE VIE FRENI ANTERIORI BEI CALIPER DESTRO L=MM.1010
#
006
MPN:
101/7 FC 52313
Tubo bundy dal tre vie freni anteriori at caliper sinistro L = mm. 980
#
007
MPN:
122 FC 80699
Tubo bundy dall'accumulatore freni posteriori at dosatore freni L = mm. 750
#
008
MPN:
122 FC 80700
Tubo bundy dal dosatore freni posteriori at raccordo di giunzione L = mm. 2180
#
009
MPN:
101/9 FC 58700
Tubo bundy dal ripartitore a cinque vie at ripartitore multiplo fari L = mm. 240
#
010
MPN:
122 FC 80701
Rohrbündel von mehrteiligen Abschnitten bis zu drei nach vorne L = mm. 910
#
011
MPN:
122 FC 80702
Tubo bundy dalla pompa .primaria frizione alla giunzione L=mm.1070
#
012
MPN:
122 Fl 80703
Bundy-Rohr von der Verbindungsstelle zur sekundären Kupplungspampa L = mm. 2380
#
013
MPN:
120 Fl 79002
MEHRFACHVERTEILER KOMPLETT MIT ANSCHLUSS FÜR SCHEINWERFERKREIS
#
014
MPN:
120 Fl 80600
Tubi frei für das Kommando Alzafari
#
015
MPN:
117 Fl 75372
UNTERSTÜTZUNG
#
016
MPN:
MN 73374
MANICOTTO Ø 5 X 12 X 1 , 80 SCHNELLES ÖL VOM VERTRIEBSPARTNER, GLEICHZEITIG MIT 3 MAL
#
017
MPN:
MN 73374
MANICOTTO Ø 5 X 12 X 220 Öl aus dem Dosiergerät bei Trevie abpumpen, Auftrag zum Auffangen von Friktionsmittel
#
018
MPN:
PFN 51532
TÜLLE
#
019
MPN:
MN 60008
Manicotto Ø 8X 15X 250 dal serbatoio recupero olio frizione at tre vie mandata at serbatoio
#
020
MPN:
MN 73374
HÜLSEN-Ø 5 X 12 X 250 VOM DREI-WEGE-ZÄHLER-AUSPUFF ZUM PRIMÄRKUPPLUNGSLAGER
#
021
MPN:
MN 60008
HÜLSE Ø 8 X 15 X 300 VOM DREI-WEGE-SPENDERABFLUSS ZUM KUPPLUNGSÖLAUFFANGBEHÄLTER
