041 - Heizung und Konditionierung

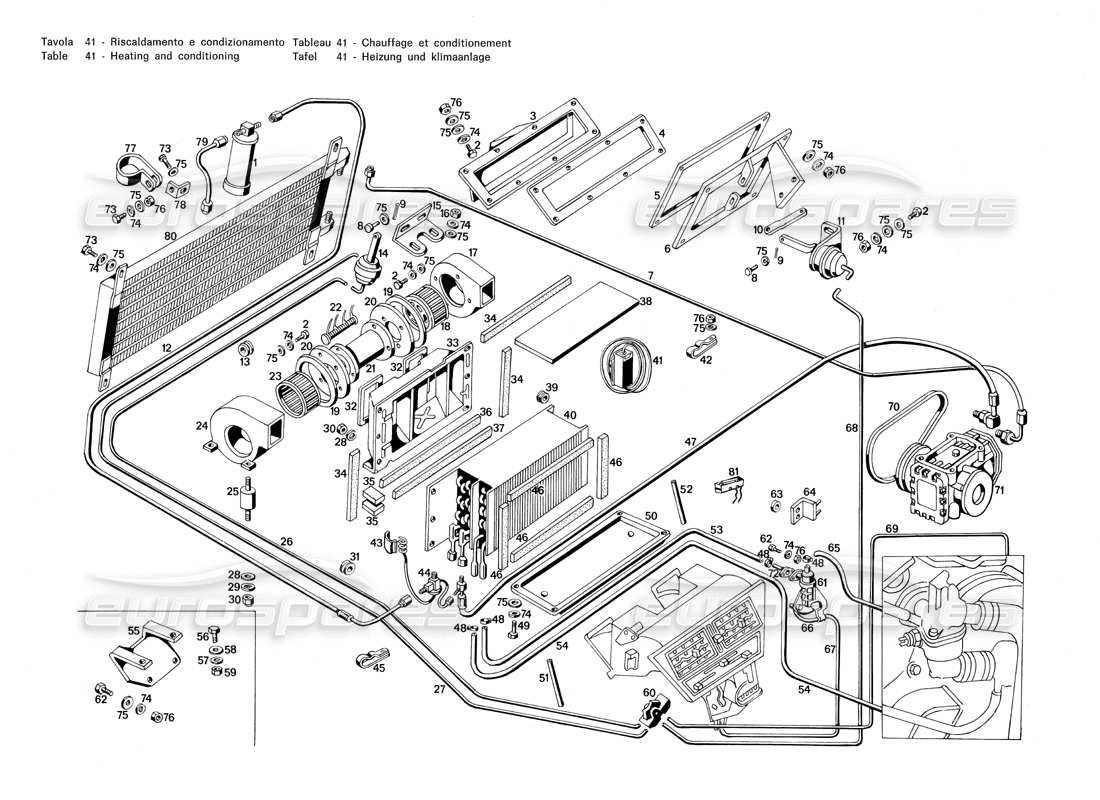

Maserati Merak 3.0 Heating and Conditioning Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 122 BR 77189
FILTER FÜR KLIMAANLAGE
# 002
MPN: BNT/47370
BOLZEN
aus £3,30
aus £3,30
Dieses Teil ersetzt die Teilenummer 47370
# 003
MPN: 117 BV 71819
VORDERE DROSSELKLAPPEN FÜR DYNAMISCHE LUFTANSAUGUNG
# 004
MPN: 117 BV 75924
DICHTUNG ODER DICHTUNG
# 005
MPN: 122 BV 75958
DICHTUNG ODER DICHTUNG
# 006
MPN: 122 BV 79543
COMPLESSIVO FARFALLA DI RICIRCOLAZIONE
# 007
MPN: 122 BR 76199
BIEGSAMES ROHR
# 009
MPN: CN 64833
Kopieren Ø 1,3 X 10 pro detto
# 010
MPN: 117 BV 70943
HEBEL
# 011
MPN: C 114 0327 MI 76043
Vakuumventil mit rezirkulierender Drosselklappe
# 012
MPN: 122 BR 76200
BIEGSAMES ROHR
# 013
MPN: PFN 45001
TÜLLE
# 014
MPN: 117 BV 70366
Externes Vakuumventil zur Drosselklappensteuerung
# 015
MPN: 122 BV 79332
VAKUUMVENTIL-BEFESTIGUNGSBAUGRUPPE
# 016
MPN: DN 70800
NUSS
# 017
MPN: 117 BV 70538
RECHTE MUTTERSCHWEISSBAUGRUPPE FÜR HEIZUNG UND KLIMAANLAGE
# 018
MPN: 117 BV 70541
RECHTES LAUFRAD FÜR HEIZUNG UND KLIMAANLAGE
# 019
MPN: 11,7 BV 70540
SIEGELRING
# 020
MPN: 117 BV 70539
BEFESTIGUNGSSCHEIBE FÜR ELEKTROMOTOREN FÜR HEIZ- UND KLIMAANLAGE
# 021
MPN: 122 BG 76185
VIERGANGMOTOR FÜR HEIZUNGS- UND KLIMAANLAGEVENTILATOR MIT WIDERSTAND
# 022
MPN: 122 BL 80882
WIDERSTAND FÜR VIERGANGMOTOR
# 023
MPN: 117 BV 70542
GIRANTE SINISTRO PER IMPIANTO DI RISCALDAM. E CONDIZIONAM
# 024
MPN: 117 BV 70637
LINKE MUTTERSCHWEISSBAUGRUPPE
# 025
MPN: SLN 77554
UNTERSTÜTZUNG
# 026
MPN: TPN 73446/1500
Kunststoffrohr Ø 2,4 X 5,7 X 1500 dynamische Luftdrosselklappensteuerung Sulfa unterer Deltaventilsockel
# 027
MPN: TPN 73446/1700
Kunststoffrohr Ø 2,4 X 5,7 X 4700 dynamische Luftdrosselsteuerung am oberen Stutzen
# 028
MPN: RN57315
Scheibe
# 029
MPN: RNT 6701,1
Scheibe
# 030
MPN: DST 51411
NUSS
# 032
MPN: 117 BV 70906
DICHTUNG ODER DICHTUNG
# 033
MPN: 122 BV 78268
Montage des Luftförderers am Verdampfer
# 034
MPN: PRN 77499
Profilato in gomma Ø 25 X 10 X 850
# 035
MPN: 117 BV 76909
PLATTE AUF DEN FÖRDERER geklebt. LUFT ZUR DICHTUNG AM RAHMEN
# 036
MPN: PRN 77501
Gummiprofil Ø 25 X 10 X 500 zur Abdichtung der Luftführung am Verdampfer
# 037
MPN: 117 BV 78935
LUFTDICHTUNGSABDECKUNG DES FÖRDERERS
# 038
MPN: 117 BV 75743
LASTRA ARMAFLEXN PER ISOLAM. PARTE SUPERIORE VERDAMPFER
# 039
MPN: PFN 47440
TÜLLE
# 040
MPN: 117 BV 70764
HEIZKÖRPER UND VERDAMPFER FÜR RISCALDAM. E CONDIZIONAM
# 040
MPN: 122 BV 77395
HEIZKÖRPER
# 041
MPN: 122 BR 76,796
THERMOSTAT KOMPLETT MIT STEUERUNG UND HÜLLENVERRIEGELUNGSPLATTE
# 042
MPN: FRN 78051
BEFESTIGUNGSKLEMME FÜR KLIMAANLAGESCHLAUCH
# 043
MPN: 107/A BR 62301
Übersetzen......
# 044
MPN: 122 BR 76980
EXPANSIONSVENTIL AN DER VERDAMPFER-AUSLASSUNG
# 045
MPN: FRN 44680
BEFESTIGUNGSKLEMME VORDERDROSSEL Tubi
# 046
MPN: PRN 77498
Gummiprofil Ø 20 X 10X 1,650 zur Luftdichtung zwischen Förderband und Verdampfer
# 047
MPN: 122 BR 76198
BIEGSAMES ROHR
# 048
MPN: FRN/37825
KLEMME ZUR BEFESTIGUNG DER HEIZUNG Tubi AM MOTOR, AN HAHN UND KÜHLER
# 049
MPN: BNT 34770
BOLZEN
# 050
MPN: 117 BV 73161
Übersetzen......
# 051
MPN: MN 54688
Übersetzen......
# 052
MPN: MN 57698
Übersetzen......
# 053
MPN: 122 BV 77469
HEISSWASSERLEITUNG VOM THERMOSTATHAHN ZUM HEIZKÖRPER
# 054
MPN: 122 BV 77470
TUBO DAL RADIATORE RISCALDAM. BEI MOTORE PER RITORNO ACQUA
# 055
MPN: 122 BV 773.81
HALTERUNG / UNTERSTÜTZUNG
# 056
MPN: BNT 65464
BOLZEN
# 057
MPN: RDI 58543
Scheibe
# 058
MPN: RNT 59020
Scheibe
# 059
MPN: DNT/62557
NUSS
# 060
MPN: 117 BV 71577
DROSSELKLAPPENSTEUEREINHEIT
# 061
MPN: 120 BV 75311
THERMOSTATISCHER WASSERHAHN KOMPLETT MIT HALTERUNG
# 063
MPN: GOM 75349
GUMMI FÜR FLANSCH AM THERMOSTATHAHN
# 064
MPN: 120 BV 75298
TRÄGERPLATTE FÜR THERMOSTATISCHEN WASSERHAHN
# 065
MPN: 122 BV 77468
TUBO MANDATA ACQUA CALDA DAL MOTORE BEI RUBINETTO TERMOST
# 066
MPN: FGN 74375
Kabel Ø 1 X 1000 Warmwasserventilsteuerung
# 067
MPN: GFN 57259
HÜLLE L = 800 FÜR HEISSWASSERSTEUERKABEL
# 068
MPN: TPN 73446/1000
Tubo in Plastica Ø 2,4 X 5,7 X 1000 per comando farfalla di ricircolazione
# 069
MPN: TPN ,73446/2200
Kunststoffrohr Ø 2,4 X 5,17 X 2200 vom Reduzierstück zur Steuereinheit
# 070
MPN: CTR 68463
KOMPRESSOR-ANSCHLEPPRIEMEN
# 071
MPN: 122 BR 79307
KOMPRESSOR BORG WARNER TP. 206 PRO CONDIZIONATORE
Ersetzung
Ersetzung
# 072
MPN: 120 BV 75300
FLANSCH FÜR HEIZHAHN
# 073
MPN: ZD 9355 000 U
BOLZEN
# 074
MPN: ZD 9290 200 U
Scheibe
# 075
MPN: ZD 9619 022 U
Scheibe
# 076
MPN: ZD 9525 900 U
NUSS
# 077
MPN: 5 407 635
KLEMME ZUR BEFESTIGUNG DES KLIMAANLAGENFILTERS
# 078
MPN: 5 418 811
HALTERUNG / UNTERSTÜTZUNG
# 079
MPN: 5 407 634
Schlauch Ø 9,52 zusammengebauter Filter am Kondensator
# 080
MPN: 5 407 633
KONDENSOR
# 081
MPN: 122 BR 122 183
KOMPLETTES SYSTEM FÜR DIE KLIMAANLAGEINSTALLATION
# 081
MPN: 122 BR 78360
MIKROSCHALTER ZUR THERMOSTATSTEUERUNG DER KLIMAANLAGE
