027 - Kraftstofftank und Pumpe

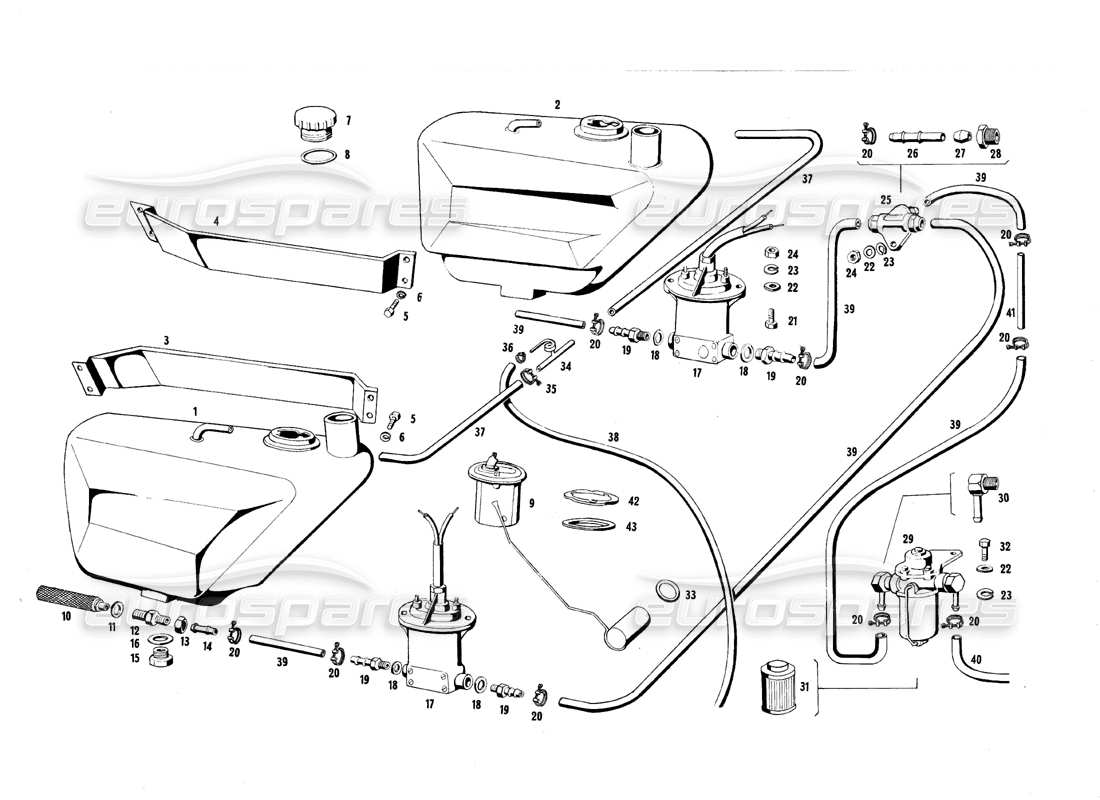

Maserati Mexico Fuel Tank And Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107CS54024
RECHTER KRAFTSTOFFTANK
# 002
MPN: 107 CS 54025
LINKER KRAFTSTOFFTANK
# 003
MPN: 107 CS 57173
HALTERUNG ZUR BEFESTIGUNG DES RECHTEN TANKES
# 004
MPN: 107 CS 57174
STAFFS PER FISSAGGIO SERBATOIO SINISTRO
# 005
MPN: BNT 47017
Übersetzen......
# 006
MPN: RSN 3 2 6 3 5
Übersetzen......
# 007
MPN: TN 33811
Normaler Deckel für Benzineinfüllstutzen
# 008
MPN: GOM 50656
NORMALES GUMMI FÜR EINFÜLLVERSCHLUSS
# 009
MPN: 107 CS 54804
FÜLLSTANDSANZEIGE
# 010
MPN: 101/9 CS 54666
KRAFTSTOFFFILTER IM SCHUBLADENFACH
# 011
MPN: GN 42034
DICHTUNG 20X30X1 FÜR MONTAGESCHRAUBE
# 012
MPN: VRN 55082
SCHRAUBEN SIE AN DER VERBINDUNG 3/8X20X1,5X31 IN DER BENZIN-ABLAUFSCHALE
# 013
MPN: DR52451
Überwurfmutter Ø 3/8 für Schraube
# 014
MPN: RMN 57268
HÜLSENANSCHLUSS AM KRAFTSTOFFTANK
# 015
MPN: TN 45851
Deckel Ø 14X1,5X5 für Kraftstoffauffangwanne
# 016
MPN: GN/35701
Übersetzen......
# 017
MPN: 107 CS 56790
Benzinpumpe
# 018
MPN: GN 56564
DICHTUNG 17X22X1,5 ZUR MONTAGE AN DER PUMPE
# 019
MPN: RMN56563
Fitting und Muffe an Pumpen
# 020
MPN: FRN 57019
Schelle Ø 14 zur Befestigung der Kraftstoffzufuhrschläuche
# 021
MPN: BNT 47351
Übersetzen......
# 022
MPN: RNT 47074
Übersetzen......
# 022
MPN: RNT 47074
Übersetzen......
# 022
MPN: RNT 47074
Übersetzen......
# 023
MPN: RSN/32690
Scheibe UNTERLEGSCHEIBE FÜR 3-WEGE-VERBINDUNG
# 023
MPN: RSN/32690
Scheibe UNTERLEGSCHEIBE FÜR KRAFTSTOFFFILTERREGLER
# 023
MPN: RSN/32690
Übersetzen......
# 024
MPN: DNT 47047
Übersetzen......
# 024
MPN: DNT 47047
Übersetzen......
# 025
MPN: 107CS56189
3-Wegeverschraubung mit Rückschlagventil
# 026
MPN: RMN56115
Hülsenverbindung 7X9 auf der Wegverbindung 3
# 027
MPN: RC 56116
Übersetzen......
# 028
MPN: DR56117
Überwurfmutter 1 /2X20 für 3-Wege-Verbindung
# 029
MPN: 107CS56400
Kraftstoffreglerfilter
# 030
MPN: 107 CS 58399
KOMPLETTE MONTAGE FÜR KRAFTSTOFFFILTERREGLER
# 031
MPN: 006223974
KOMPLETTES FILTERELEMENT FÜR KRAFTSTOFFREGLER
# 032
MPN: BNT 54585
Übersetzen......
# 033
MPN: GOM56661
GUMMI 24X27X32X3 AUF DEM SCHWIMMER MONTIERT
# 034
MPN: 101/9 - CS 55345
KRAFTSTOFFTANKENTLÜFTUNG
# 035
MPN: FRN57767
Fascetta Ø 22 pro Fiss. tubo unione serbatoi con sfiato
# 036
MPN: FRN57766
Schelle Ø 6 von der Entlüftung zum Tank
# 037
MPN: MN 54997
Muffe Ø 16X2000 für Tankentlüftungsstutzen
# 038
MPN: TPN54978
Kunststoffrohr Ø 4X6X1200 zum Ablassen von Benzingas aus der Entlüftung
# 039
MPN: MN56118
Übersetzen......
# 039
MPN: MN56118
HÜLSE ZUM ANSCHLUSS VON DER RECHTEN PUMPE ZUM 3-WEGE-ANSCHLUSS
# 039
MPN: MN56118
Übersetzen......
# 039
MPN: MN56118
Übersetzen......
# 039
MPN: MN56118
Übersetzen......
# 040
MPN: MN52135
Hülsen-Ø 9X14X500 vom Filter bis zu den Vergasern
# 041
MPN: 107CS56640
Kupferrohr für Benzinversorgung Ø 8X6X3500
# 042
MPN: 107CS58982
Ringmutter zur Befestigung der Füllstandsanzeige am Tank
# 043
MPN: 107CS58983
Dichtung für Füllstandsanzeige
