002 - Bewegliche Teile

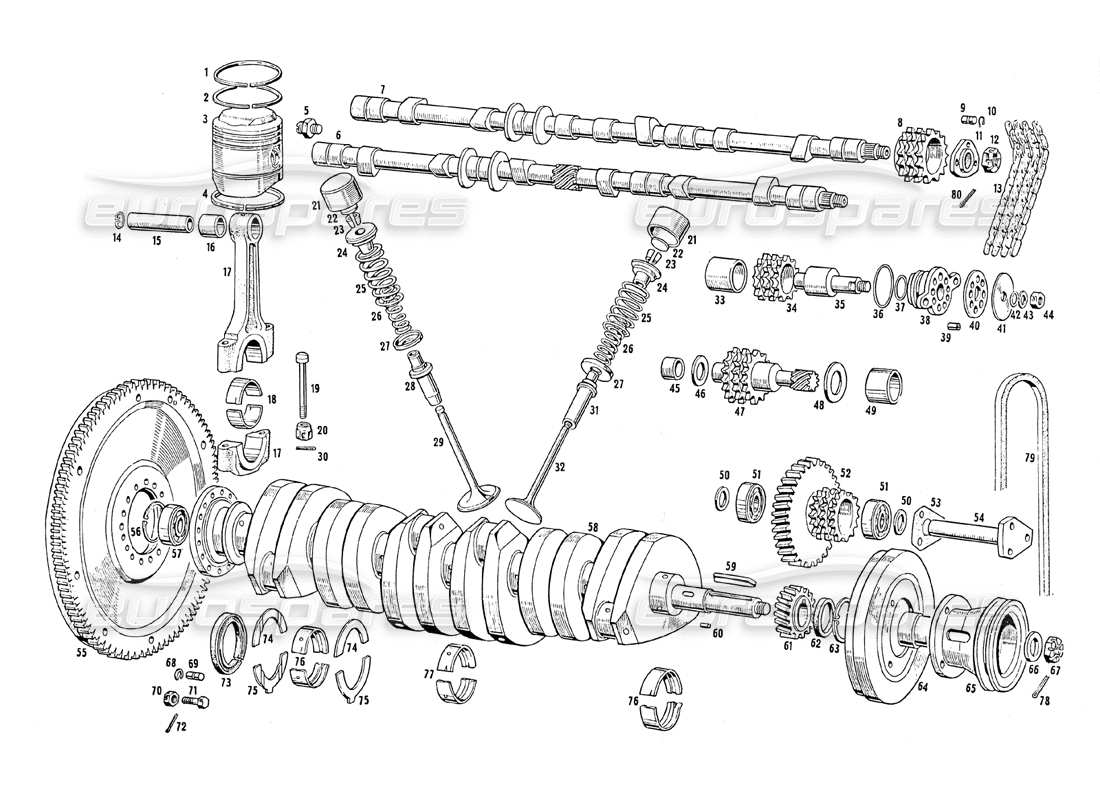

Maserati Mistral 3.7 Moving Parts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 101/3 - 2754 50192
SIEGELRING
Detail gültig nur für Engine 3700cc (106)
# 001
MPN: 109/1 - MM 60522
Torsionsschlauch Ø 86 **
Details gelten nur für Engine 4000cc (106/1)
# 002
MPN: 101/3 - 2754 50362
SIEGELRING
Detail gültig nur für Engine 3700cc (106)
# 002
MPN: 109/1 - MM 61439
SIEGELRING
Details gelten nur für Engine 4000cc (106/1)
# 003
MPN: 106 - MM 55864
Kolben pro Rohr Ø 86 *
Detail gültig nur für Engine 3700cc (106)
# 003
MPN: 109/1 - MM 60526
Kolben pro Rohr Ø 88 **
Details gelten nur für Engine 4000cc (106/1)
# 004
MPN: 101 - 2804 47584
RING
Detail gültig nur für Engine 3700cc (106)
# 004
MPN: 106 - MM 55609
RING
Detail gültig nur für Engine 3700cc (106)
# 004
MPN: 109/1 - MM 60524
RING
Details gelten nur für Engine 4000cc (106/1)
# 004
MPN: 109/1 - MM 60731
RING
Details gelten nur für Engine 4000cc (106/1)
# 005
MPN: 101 - 3012 47331
CODULO PER INNESTO CONTAGIRI (SOLO PER MOTORI CON CONTAGIRI A COMANDO MECCANICO)
# 006
MPN: 3002/53245
ANSAUGVERTEILERWELLE
aus £630,00
aus £630,00
# 007
MPN: 101/9 - 3004 53260
AUSPUFFSEITIGE STEUERWELLE
# 008
MPN: 101/9 - 3602 53489
Steuerrad für Steuerwelle
# 009
MPN: CRN - 31 105
Körnung 6X 10 KUPPLUNGSDICHTUNG MIT FLANSCH
# 010
MPN: ART 49642
RING
# 011
MPN: 3022 49795
KUPPLUNG MIT FLANSCH FÜR STEUERUNG
# 012
MPN: 3014 44017
NUSS
# 013
MPN: 101/9 - MD 54560
ZEITSTEUERKETTE
# 014
MPN: ART
RING
# 015
MPN: 101 - 2702 46431
KOLBENBOLZEN
aus £517,23
aus £517,23
# 016
MPN: 2520/49214
BUSCH
# 017
MPN: 101/9 - 2502 53225
PLEUELSTANGE UND KAPPE
Detail gültig nur für Engine 3700cc (106)
# 017
MPN: 109/1 - MM 61083
PLEUELSTANGE UND KAPPE
Details gelten nur für Engine 4000cc (106/1)
# 018
MPN: 53 - 2504 47791
BUCHSE FÜR PLEUELSTANGE 2 META
# 018
MPN: MBB001
Pleuellagersatz
(Standard)
# 019
MPN: 53 - 2530 47790
BOLZEN
# 020
MPN: 101/2 - 2532 49911
NUSS
# 021
MPN: 101341348009
VENTILSTEUERGEHÄUSE
# 022
MPN: 101 3322 48003
VENTILSPIEL-EINSTELLPAD
# 023
MPN: 101 - 3414 48005
SEMICONI RITEGNO SCOCLELLINO SUPERIORE MOLLE-VENTIL
# 024
MPN: 101 - 3412 48008
OBERE VENTILFEDERKAPPE
aus £50,00
aus £50,00
# 025
MPN: 101 3402 47982
FRÜHLING
aus £65,52
aus £65,52
# 026
MPN: 101 3406 47983
FRÜHLING
aus £43,10
aus £43,10
# 027
MPN: 101 - 1034 48004
Unterer Ventilfederhalter
# 028
MPN: 101 - 1030 4801 1
Einlassventilführung

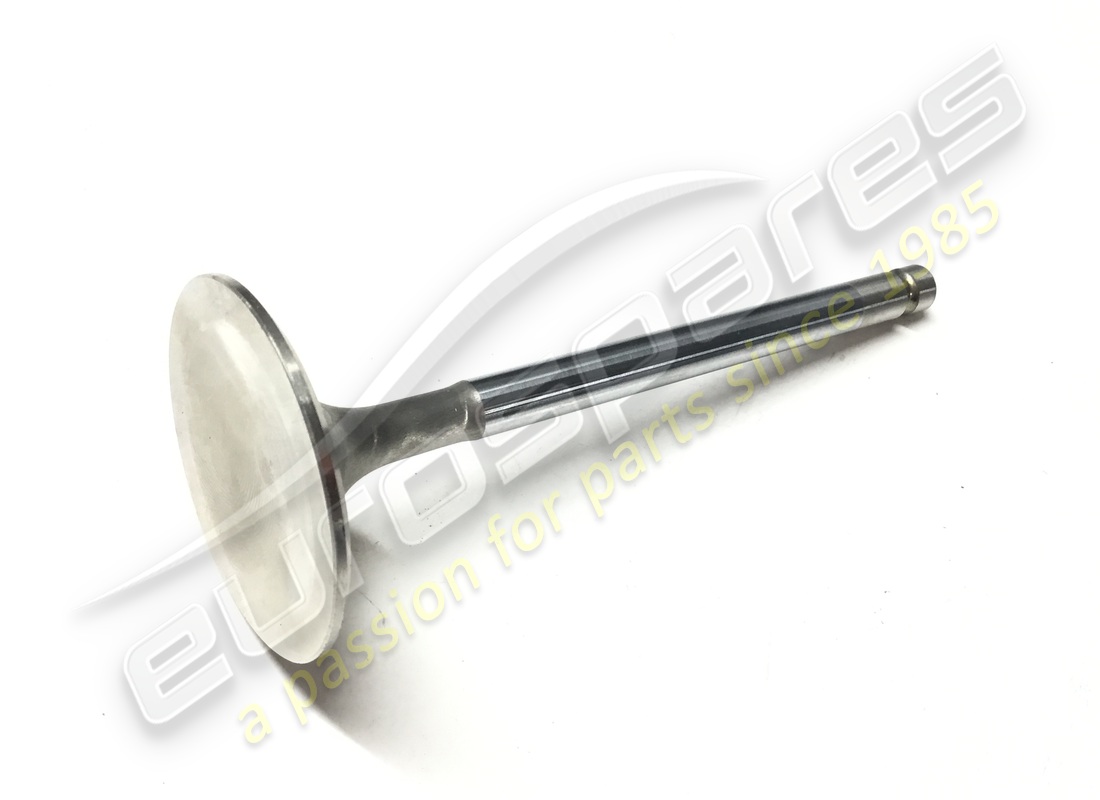

# 029
MPN: MD 48935
Saugventil Ø 49
aus £67,00
aus £67,00
# 029
MPN: MD 48935
EINLASSVENTILE
46 mm
aus £67,00
aus £67,00
# 029
MPN: MD46808
Saugventil Ø 46
Detail gültig nur für Engine 3700cc (106)
aus £41,48
aus £41,48
# 030
MPN: CN. 43776
PIN 2X 15 FÜR PLEUELMUTTERN
aus £0,86
aus £0,86
# 031
MPN: 101 - 1032 48010
Auslassventilführung
# 032
MPN: 101-3304 48006
AUSPUFFVENTIL
Gültig für 3500 / 3700 Engines
# 032

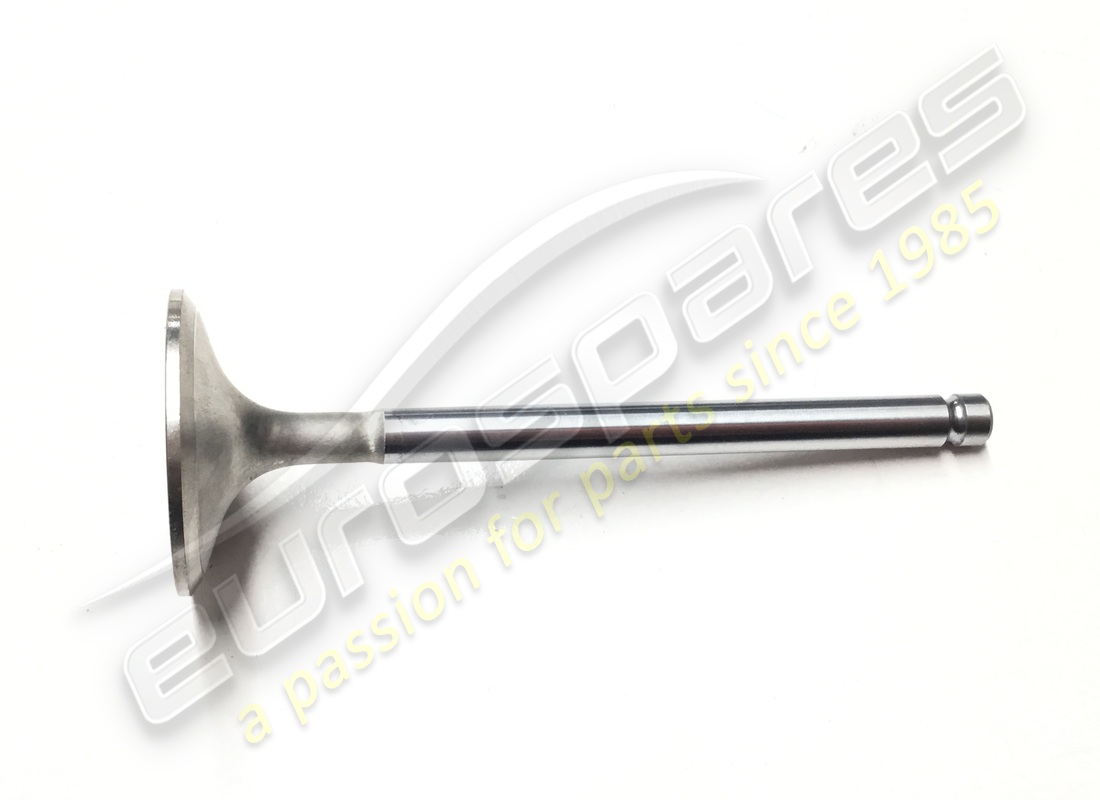

MPN: MD48006
Auslassventil
aus £46,73
aus £46,73
# 033
MPN: 101/2 - 3713 49284
BUCHSE FÜR KETTENSPANNRITZEL
# 034
MPN: 106 - MD 55686
RITZEL FÜR KETTENSPANNER
# 035
MPN: 101/9 - 3744 53447
PIVOT
# 036
MPN: GOM/45791
GUMMI 18X24X3 AUF DER KETTENSPANNER-UNTERSTÜTZUNG
# 037
MPN: COM 43143
GUMMI 37 X 43 X 3 AUF DER KETTENSPANNER-UNTERSTÜTZUNG
# 038
MPN: 101 /2 3742 49285
UNTERSTÜTZUNG
# 039
MPN: 101/2374049288
PIVOT
# 040
MPN: 101/2 - 3741 49287
Scheibe
# 041
MPN: 101/2 3743 49286
Scheibe
# 042
MPN: RN 47775
Scheibe
# 043
MPN: RSN/33114
Scheibe
# 044
MPN: DN 57262
NUSS
# 045
MPN: 101/9 - 3542 53499
BUSCH
# 046
MPN: 101/9 - 3509 46572
HINTERER ABSTANDSHALTER FÜR GENERATORGETRIEBE
# 047
MPN: 101/9 - 3608 53523
GENERATORSTEUERGERÄT
# 048
MPN: 101/9 - 3610 53493
VORDERER ABSTANDSHALTER FÜR GENERATORGETRIEBE
# 049
MPN: 101/9 - 3544 53500
BUSCH
# 050
MPN: 101/9 - 3509 46572
DISTANZSTÜCK FÜR ZENTRALES KETTENSTEUERGERÄT
# 051
MPN: CSC 43892
LAGER FÜR ZENTRALGETRIEBE
# 052
MPN: 101/9 - 3508 53478
ZENTRALES KURBELGEHÄUSEGETRIEBE
# 053
MPN: 150/S - 3571 46908
DICHTUNG ODER DICHTUNG
# 054
MPN: 106/1 - MD 61801
Welle für zentrales Grundgetriebe **
Details gelten nur für Engine 4000cc (106/1)
# 054
MPN: A6G54 3562 44027
Welle für zentrales Grundgetriebe *
Detail gültig nur für Engine 3700cc (106)
# 055
MPN: 101/9 - MM 55526
Motorschwungrad mit Krone für Anlasser *
Detail gültig nur für Engine 3700cc (106)
# 055
MPN: 101/9 - MM 61343
MOTORSCHWUNGRAD MIT KRONE FÜR ANLASSER**
Details gelten nur für Engine 4000cc (106/1)
# 056
MPN: ART/46284
RING
# 057
MPN: CSC46424
HINTERES KURBELWELLENLAGER
# 058
MPN: 106 - MM 53375
KURBELWELLE 106 *
Detail gültig nur für Engine 3700cc (106)
# 058
MPN: 109/1 - MM 61818
KURBELWELLE 110**
Details gelten nur für Engine 4000cc (106/1)
# 059
MPN: 101/9 - 2122 53494
Schlüssel an der Kurbelwelle
# 060
MPN: RUL55977
ANTRIEBSROLLE DER ÖLPUMPE
# 061
MPN: 101/9 - 3502 53484
Verteilergetriebe an der Kurbelwelle

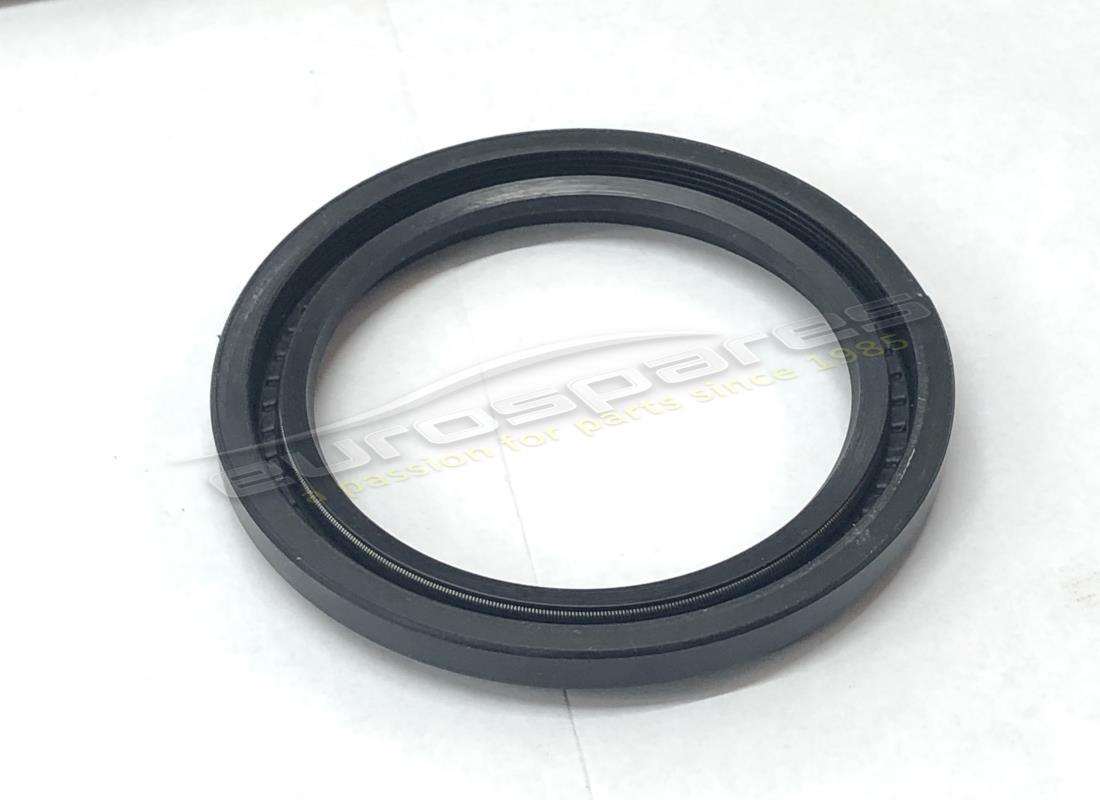

# 062
MPN: ANT 44776
SIEGELRING
aus £33,60
aus £33,60
# 063
MPN: ART 54517
RING
# 064
MPN: 101/3 - 2310 49847
VOLANO ANTIVIBRATOR
# 065
-
Riemenscheibe an der Kurbelwelle
# 065
MPN: 101/9 - 5122 53434
Riemenscheibe an der Kurbelwelle
# 066
MPN: RNT 49870
Scheibe
# 067
MPN: 101 - 2102 47649
NUSS
# 068
MPN: ART/49644
RING
# 069
MPN: GRN44931
KORN 10 X 15 SCHWUNGRADZENTRIERUNG
# 070
MPN: DCN 43137
NUSS
# 071
MPN: BN/47629
BOLZEN
# 072
MPN: CN. 43776
COPIGLIA 2 X 30 FÜR GESAGT
aus £0,86
aus £0,86
# 073
MPN: ANT47974
SIEGELRING
aus £131,25
aus £131,25
# 074
MPN: 54 - 2430 48635
Scheibe
# 075
MPN: 54 - 2432 48636
Scheibe
# 076
MPN: 54 - 2412 48501
VORDERES UND HINTERES LAGER IN HÄLFTE GETEILT
# 077
MPN: 53 - 2412 47794
ZWISCHENLAGER IN HÄLFTE GETEILT
# 077
MPN: K420020101
HAUPTLAGER-SATZ
(Standard)
# 077
MPN: MMB003
HAUPTLAGER-SATZ
(0.30)
aus £1.044,75
aus £1.044,75
# 077
MPN: MMB004
HAUPTLAGER-SATZ
(010)
aus £1.044,75
aus £1.044,75
# 078
MPN: CN 33836
ABDECKUNG FÜR DIE BEFESTIGUNGSMUTTER DER KURBELWELLENRIEMENSCHEIBE
# 079
MPN: CTR 53740
RIEMEN FÜR WASSERPUMPE UND LICHTMASCHINE
# 080
MPN: CN 52479
COPIGLIA PER DADI ASSI A CAMME
