013 - Getriebezahnrad (S5 17)

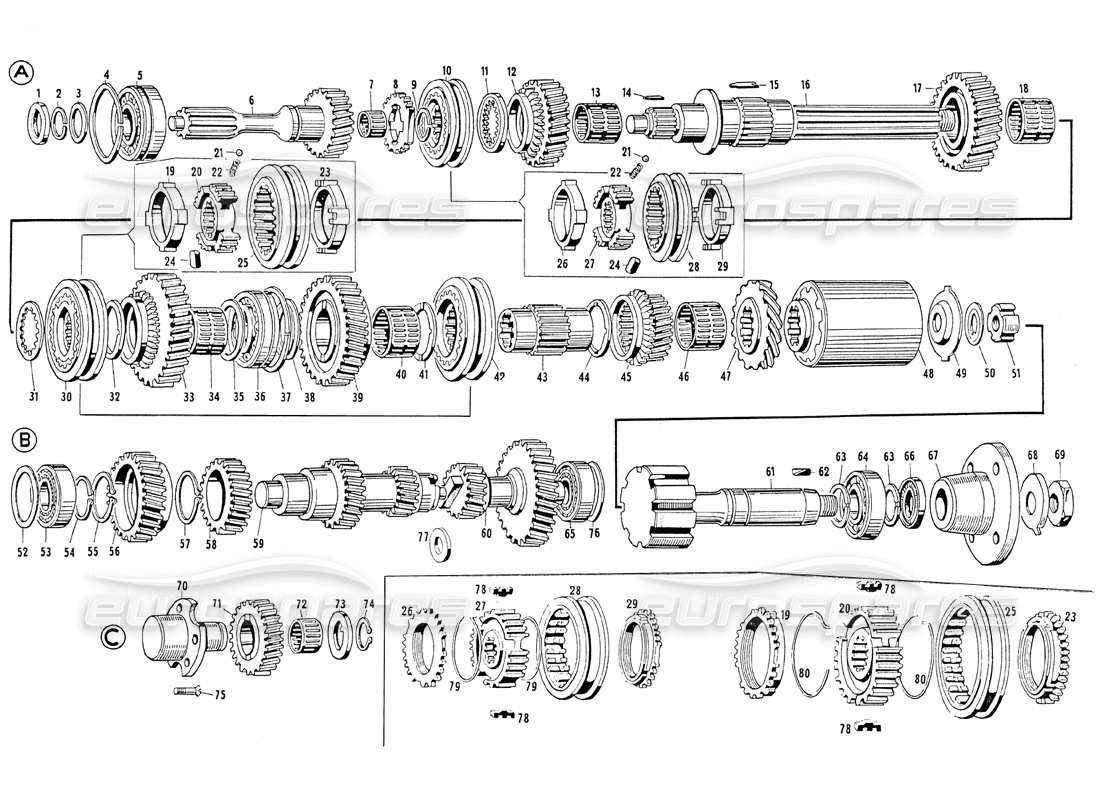

Maserati Mistral 3.7 Transmission Gear (S5 17) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
ANT 50239
SIEGELRING
#
002
MPN:
ART. 58972
RING
#
003
MPN:
101/9 - TC 60595
RING
#
004
MPN:
101/9 TC 60789
RING
#
005
MPN:
CSC 60779
KUGELLAGER AUF DURCHGEHENDER GELENKWELLE
#
006
MPN:
101/9 - TC 60597
Durchgehende Ansaugwelle vom Getriebe Nr. 1601
#
006
MPN:
101/9 TC 60596
BAUM GENOMMEN FORTSETZUNG
#
007
MPN:
RUL - 60777
Rollenkäfig auf der durchgehenden Einzugswelle
#
008
MPN:
101/9 - TC 60598
Innesto 4' velocita sull'albero presa continua
#
009
MPN:
101/9 TC 60599
RING
#
010
MPN:
101/9 TC 60600
COMPLESSIVO MANICOTTO SINCRONIZZATORE 48 38 VELOCITA
#
010
MPN:
101/9 TC 60601
Übersetzen......
#
011
MPN:
101/9 TC 60602
Übersetzen......
#
012
MPN:
101/9 TC 60606
INGRANAGGIO PRIMARIO 38 VELOCITA
#
012
MPN:
101/9 TC 60607
Übersetzen......
#
013
MPN:
RUL 60793
BUSCH
#
013
MPN:
RUL 60793/94
BUSCH
#
014
MPN:
101/9 - TC 60608
Linguetta tonuta distanziale 3ª e 4ª sull'nlboro primario
#
015
MPN:
101/9 - TC 60609
Die Sprache ist zwischen 1ª und 2ª auf dem zweiten Platz
#
016
MPN:
101/9 - TC 60610
Primärbaum
#
016
MPN:
101/9 - TC 60615
Albero primario dal cambio N° 1601
#
017
MPN:
101/9 - TC 60613
INGRANAGGIO PRIMARIO 28 VELOCITA
#
017
MPN:
101/9 TC 60614
Übersetzen......
#
018
MPN:
101/9 - TC 60795
Gabbia rullini per ingranaggio 2ª velocita
#
018
MPN:
101/9 TC 60796
Übersetzen......
#
019
MPN:
101/9 - TC 60798
RING
#
019
MPN:
101/9 TC 60616
RING
#
020
MPN:
101/9 TC 60617
Übersetzen......
#
020
MPN:
101/9 TC 60802
Übersetzen......
#
021
MPN:
SFN 60770
KUGEL FÜR SYNCHRONISATOREN
#
022
MPN:
101/9 TC 60676
FRÜHLING
#
023
MPN:
101/9 - TC 60798
RING
#
023
MPN:
101/9 TC 60616
RING
#
024
MPN:
101/9 - TC 60619
Sperrklinke für Synchronisierungen
#
025
MPN:
101/9 - TC 60620
Manicotto sincronizzatore 1ª 2ª 5ª Geschwindigkeit
#
025
MPN:
101/9 - TC 60838
Manicotto sincronizzatore 1ª 2ª 5ª dal cambio N° 1601
#
026
MPN:
101/9 TC 60618
RING
#
026
MPN:
101/9 TC 60799
RING
#
027
MPN:
101/9 TC 60621
Übersetzen......
#
027
MPN:
101/9 TC 60839
Übersetzen......
#
028
MPN:
101/9 - TC 60840
Manicnotto sincronizzatore 38 - 48 dal cambio N° 1601
#
028
MPN:
101/9 TC 60622
MANICOTTO SINCRONIZZATORE 38 - 48 VELOCITA
#
029
MPN:
101/9 TC 60618
RING
#
029
MPN:
101/9 TC 60799
RING
#
030
MPN:
101/9 - TC 60623
Übersetzen......
#
030
MPN:
101/9 - TC 60625
Sincronizzatore komplett 1ª - 2ª dal cambio N° 1601
#
031
MPN:
101/9 - TC 60800
Distanzstück für Kupplung vom Getriebe Nr. 1601
#
031
MPN:
101/9 TC 60624
DISTANZSTÜCK FÜR KUPPLUNG
#
032
MPN:
101/9 - TC 69626
Distanziale per ingranaggio 1ª velocita
#
033
MPN:
101/9 TC 60627
Ingranaggio 1ª velocita
#
033
MPN:
101/9 TC 60628
Übersetzen......
#
034
MPN:
101/9 - TC 60775
Gabbia rullini per ingranaggio 1ª velocita
#
034
MPN:
101/9 TC 60796
Übersetzen......
#
035
MPN:
101/9 - TC 60629
LAGERABSTANDSHALTER
#
036
MPN:
CSC 60779
Kugellager auf der Hauptwelle
#
037
MPN:
101/9 TC 60789
RING
#
038
MPN:
101/9 - TC 60629
Distanzstück zwischen Lager und Zahnrad
#
039
MPN:
101/9 TC 60630
RÜCKWÄRTSGANG PRIMÄR
#
040
MPN:
101/9 - TC 60775
ROLLENKÄFIG FÜR GENANNTE
#
041
MPN:
101/9 TC 60626
Übersetzen......
#
042
MPN:
101/9 - TC 60623
Vollständiger Synchronizer für 5ª und R
#
043
MPN:
101/9 TC 60631
BUSCH
#
044
MPN:
101/9 TC 60626
Übersetzen......
#
045
MPN:
101/9 - TC 60632
Ingranaggio primario 5ª velocita
#
046
MPN:
101/9 - TC 60775
BUSCH
#
047
MPN:
101/9 - TC 60633
Km-Zählerrad
#
048
MPN:
101/9 TC 60634
VERBINDUNGSHÜLSE MIT SCHIEBEWELLE
#
049
MPN:
101/9 - TC 60635
Disco Tenuta Manicatto All'Albero Primario
#
050
MPN:
101/9 - TC 60659
Scheibe
#
051
MPN:
101/9 TC 60660
Ringmutter zur Befestigung der Hülse an der Sekundärwelle
#
052
MPN:
101/9 - TC 60636
RING
#
053
MPN:
CSC 51312
KEGELROLLENLAGER AUF DER SEKUNDÄRWELLE
#
054
MPN:
101 - TC 60675
RING
#
055
MPN:
ART 60772
RING
#
056
MPN:
101/9 - TC 60637
Ingranaggio 4ª velocita
#
057
MPN:
ART 60774
RING
#
058
MPN:
101/9 TC 60638
Übersetzen......
#
059
MPN:
101/9 TC 60639
Albero secondario con ingranaggi 1ª e 2ª
#
060
MPN:
101/9 TC 60640
Zahnrad 5ª und R mit Kupplung an die Sekundärwelle
#
061
MPN:
101/9 TC 60641
Welle mit Gleithülse
#
062
MPN:
101/9 - TC 60642
Passfeder an der Wellenschiebehülse
#
063
MPN:
ART 60773
RING
#
064
MPN:
CSC 43631
Kugellager auf der Welle mit Schiebehülse
#
065
MPN:
CSC 60778
Kegelrollenlager auf der Sekundärwelle
#
066
MPN:
ANT 60771
Angus sull'Albero Manicotto Scorrevole
#
067
MPN:
101/9 - TC 60643
FLANSCH ZUR ANTRIEBSWELLENBEFESTIGUNG
#
068
MPN:
101 - 8732 51054
RING
#
069
MPN:
101/9 TC 60661
NUSS
#
070
MPN:
101/9 TC 60644
WELLE MIT FLANSCH FÜR RÜCKWÄRTSGANG
#
071
MPN:
101/9 - TC 60646
Ingranaggio retromarcia dal cambio N° 1601
#
071
MPN:
101/9 TC 60645
Übersetzen......
#
072
MPN:
RUL 60776
ROLLENKÄFIG FÜR DEN RÜCKWÄRTSGANG
#
073
MPN:
101/9 TC 60670
RING
#
074
MPN:
ART 43993
RING
#
075
MPN:
VNT 56847
SCHRAUBEN
#
076
MPN:
101/9 TC 60669
RING
#
077
MPN:
101/9 - TC 60801
ZWISCHENKOMP. WELLENABSTANDSHALTER RÜCKWÄRTSGANG
#
078
MPN:
101/9 TC 60841
Übersetzen......
#
079
MPN:
101/9 - TC 60842
RING
#
080
MPN:
101/9 - TC 60843
RING
