025 - Treibstofftank

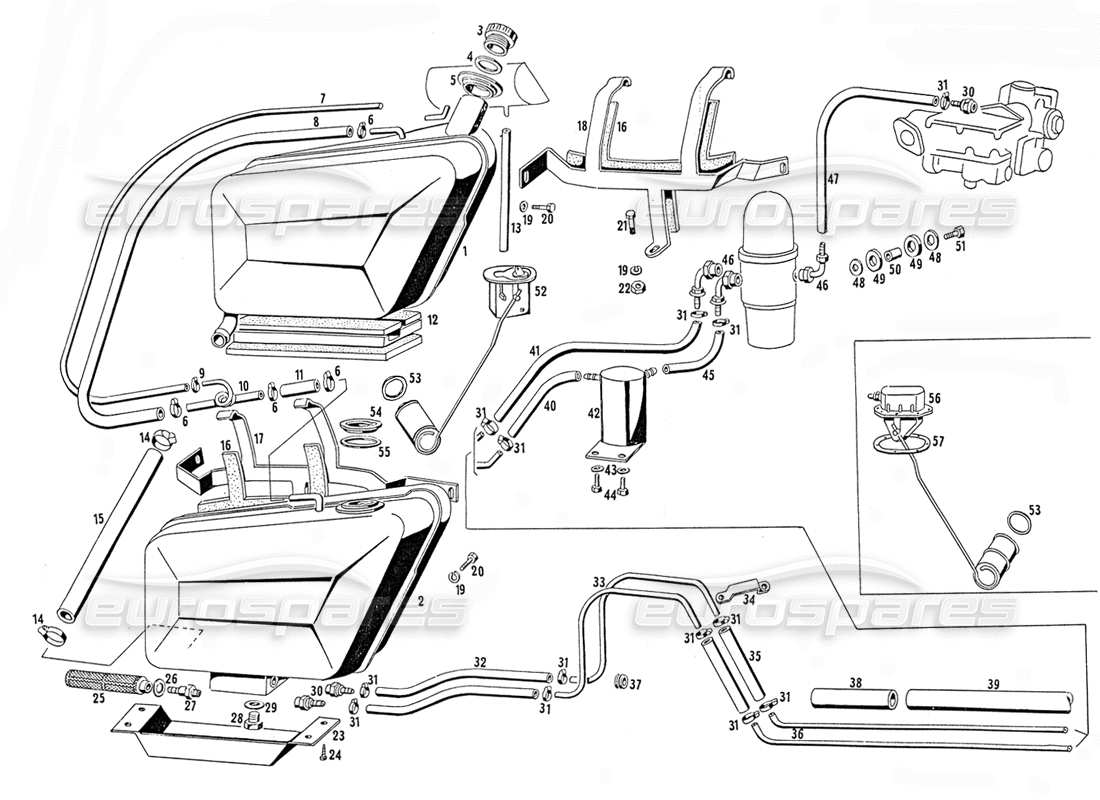

Maserati Mistral 3.7 Fuel Tank Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 109 CS 56226
KRAFTSTOFFTANK LINKS
# 002
MPN: 109 CS 56227
KRAFTSTOFFTANK RECHTS CON GALLEGGIANTE INNESTO NORMALE
# 002
MPN: 109 CS 59673
KRAFTSTOFFTANK RECHTS
# 003
MPN: TN 33881
SCHRAUBVERSCHLUSS FÜR BENZINTANKFÜLLSTÜCK
# 004
MPN: COM 50656
Gommino Ø 44 X 50 pro detto
# 005
MPN: 109 - CS 56171
UNION
# 006
MPN: FRN/37825
KLEMME ZUR BEFESTIGUNG DER TANKENTLÜFTUNGSHÜLSEN
# 007
MPN: TPN54978
KUNSTSTOFFROHR 4,5 X 7X 1500 Benzingasauslass aus der Entlüftung
# 008
MPN: MN 54997
Übersetzen......
# 009
MPN: FRN57766
Übersetzen......
# 010
MPN: 101/9 - CS 55345
KRAFTSTOFFTANKENTLÜFTUNG
# 011
MPN: MN 54997
Übersetzen......
# 012
MPN: 109 - CS 59681
STECKER FÜR LINKEN KRAFTSTOFFTANK
# 013
MPN: MN 54997
Übersetzen......
# 014
MPN: FRN/37825
KLEMME ZUR BEFESTIGUNG DER TANKANSCHLUSSHÜLSE
# 015
MPN: MN 54893
Manicotto Ø 30 X 36 X 1150 collegamento serbatoi
# 016
MPN: 109 - CS 57258
FILZ AUF DER BEFESTIGUNGSHALTERUNG DES KRAFTSTOFFTANKS
# 017
MPN: 109 - CS 57256
HALTERUNG / UNTERSTÜTZUNG
# 018
MPN: 109 - CS 57257
HALTERUNG / UNTERSTÜTZUNG
# 019
MPN: RSN 3 2 6 3 5
Scheibe
# 020
MPN: BN 47475
BOLZEN
# 021
MPN: BNT 47018
BOLZEN
# 022
MPN: DNT. 47031
NUSS
# 023
MPN: 109 - CS 58413
TANKWANNENSCHUTZ
# 024
MPN: VNT 49217
SCHRAUBEN
# 025
MPN: 101/9 CS 54666
KRAFTSTOFFFILTER IM KRAFTSTOFFTANK
# 026
MPN: GN 42034
DICHTUNG ODER DICHTUNG
# 027
MPN: VRN 55082
SCHRAUBEN
# 028
MPN: TN 45851
Übersetzen......
# 029
MPN: GN 56653
DICHTUNG ODER DICHTUNG
# 030
MPN: RMN 54781
UNION
# 031
MPN: FRN/37825
KRAFTSTOFFSCHLAUCH-BEFESTIGUNGSKLEMME
# 032
MPN: MN 54780
HÜLSE 15,85 X 9,52 X 500 VOM TANK BIS Tubi-KUPFER
Dieses Teil ersetzt die Teilenummer 54780
# 033
MPN: TRN 59965
Kupferrohr Ø 10 X 8 X 900 zum Anschluss der Tank-Ankunftsmuffen
# 034
MPN: 101/9 - CS 54994
DIE KLEMME HÄLT Tubi KRAFTSTOFF AM RAHMEN
# 035
MPN: MN 54780
HÜLSE 15,85 X 9,52 X 230 KUPFERVERBINDUNG Tubi
Dieses Teil ersetzt die Teilenummer 54780
# 036
MPN: TRN 59965
KUPFERROHR 10 X 8 X 1710 HÜLSENVERBINDUNG AN DER PUMPE
# 037
MPN: PFN/50304
TÜLLE
# 038
MPN: MN 52828
TUBO GOMMA PROTEZIORE Tubi RAME
# 039
MPN: MN 52827
SCHUTZGUMMIROHR Tubi KUPFER
# 040
MPN: MN 54780
HÜLSE 9,52 X 15,85 X 380 VOM KUPFERROHR ZUM SEPARATOR
Dieses Teil ersetzt die Teilenummer 54780
# 041
MPN: MN 54780
HÜLSE 9,52X 15,85 X 600 VOM KUPFERROHR ZUR PUMPE
Dieses Teil ersetzt die Teilenummer 54780
# 042
MPN: 109 - CS 56373
KOMPLETTER KRAFTSTOFF-WASSERABSCHEIDER
# 043
MPN: RSN 3 2 6 3 5
Scheibe
# 044
MPN: BNT 47018
BOLZEN
# 045
MPN: MN 54780
HÜLSE 9,52 X 15,85 X 140 VOM ABSCHEIDER ZUR PUMPE
Dieses Teil ersetzt die Teilenummer 54780
# 046
MPN: RMN/52448
UNION
# 047
MPN: MN 54780
HÜLSE 9,52 X 15,85 X 650 VON DER PUMPE ZUM VERTEILER
Dieses Teil ersetzt die Teilenummer 54780
# 048
MPN: RN 52510
Scheibe
# 049
MPN: COM 52625
GUMMI 15 X 30 X 7 FÜR GESAGT
# 050
MPN: COM 52624
GUMMI 10 X 15 X 17 FÜR GESAGT
# 051
MPN: BNT 57391
BOLZEN
# 052
MPN: 101/10 - CS 58146
RHEOSTAT MIT SCHWIMMER FÜR KRAFTSTOFFFÜLLSTAND, FESTKEGEL. BAJONETT
# 053
MPN: COM 56661
Gommino Ø 24 X 27 X 32 X 3 auf galleggiantem Benzin
# 054
MPN: 107CS58982
RHEOSTAT-BEFESTIGUNGSRING MIT SCHWIMMER
# 055
MPN: 15318239
SENDERDICHTUNG
# 056
MPN: 101/9 - CS 55058
RHEOSTAT MIT KRAFTSTOFFSTANDSCHWIMMER, NORMALBEFESTIGUNG
# 057
MPN: 16089/48798
DICHTUNG ODER DICHTUNG
