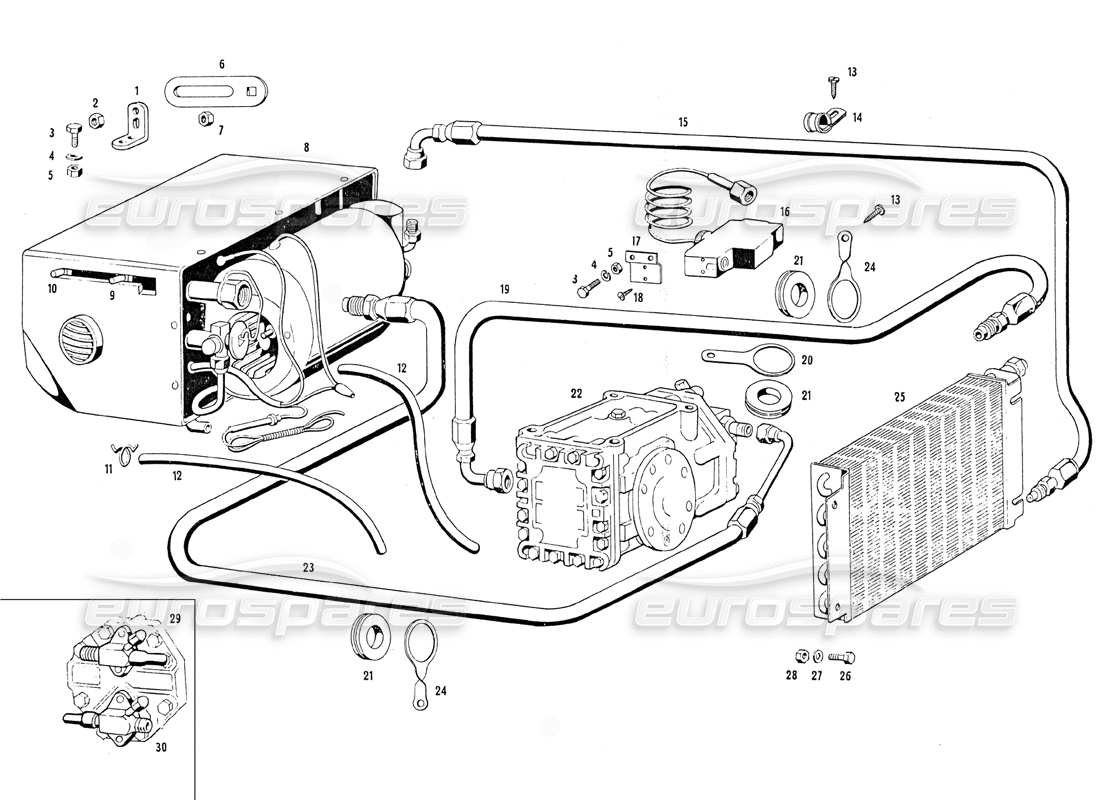

Maserati Mistral 3.7 Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107 BR 58253
HALTERUNG / UNTERSTÜTZUNG
# 002
MPN: DNT 58258
NUSS
# 003
MPN: BNT/47370
BOLZEN
aus £3,28
aus £3,28
Dieses Teil ersetzt die Teilenummer 47370
# 004
MPN: RSN 38497
Scheibe
# 006
MPN: 107 BR 58249
HALTERUNG / UNTERSTÜTZUNG
# 007
MPN: DNT 58259
NUSS
# 008
MPN: 107 - BR 57042
Verdampferkasten
# 009
MPN: VNT 58256
SCHRAUBEN
# 010
MPN: BNT 58255
BOLZEN
# 011
MPN: FRN 58246
Schelle Ø 17 zur Befestigung des Verdampfer-Auspuffrohrs
# 012
MPN: MN47322
VERDAMPFERROHR, Ø 12X18.
# 013
MPN: VNT 58239
SCHRAUBEN
# 014
MPN: FRN 58238
Schlauchbefestigungsschelle vom Kondensator zum Verdampfer
# 015
MPN: 107 - BR 57355
Schlauch Ø 3/8 vom Kondensator im Aufzug
# 016
MPN: 101 /9 BR 58097
DRUCKSCHALTER
# 017
MPN: 107 - BR 57772
Druckschalter-Trägerplatte
# 018
MPN: VNT 49217
SCHRAUBEN
# 019
MPN: 107 - BR 57354
Rohr Ø 1/2 vom Kompressor zum Kondensator
# 020
MPN: 107 - BR 58240
Blech für Rohrführungstülle 5/8 am Kompressor befestigt
# 021
MPN: PFN 55212
TÜLLE
# 022
MPN: 107 BR 54023
KOMPRESSOR
# 023
MPN: 107 BR 57352
ROHR Ø 5/8 VOM KOMPRESSOR ZUM VERDAMPFER
# 024
MPN: 54/5326/53287
BLATT FÜR ROHRFÜHRUNG 1/2 AM RAHMEN BEFESTIGT
# 024
MPN: 54/5326/53287
BLATT FÜR DEN ROHRFÜHRUNGSDRAHTANSCHLUSS 5/8, DER AN DER KOPFABDECKUNG BEFESTIGT IST
# 025
MPN: 107 BR 57308
KONDENSOR
# 028
MPN: DNT 47446 107
NUSS
# 029
MPN: BR 58267
Schlauchanschlussventil 5/8
# 030
MPN: 107 - BR 58263
Schlauchanschlussventil 1/2
