031 - Heiz- und Kühlsystem

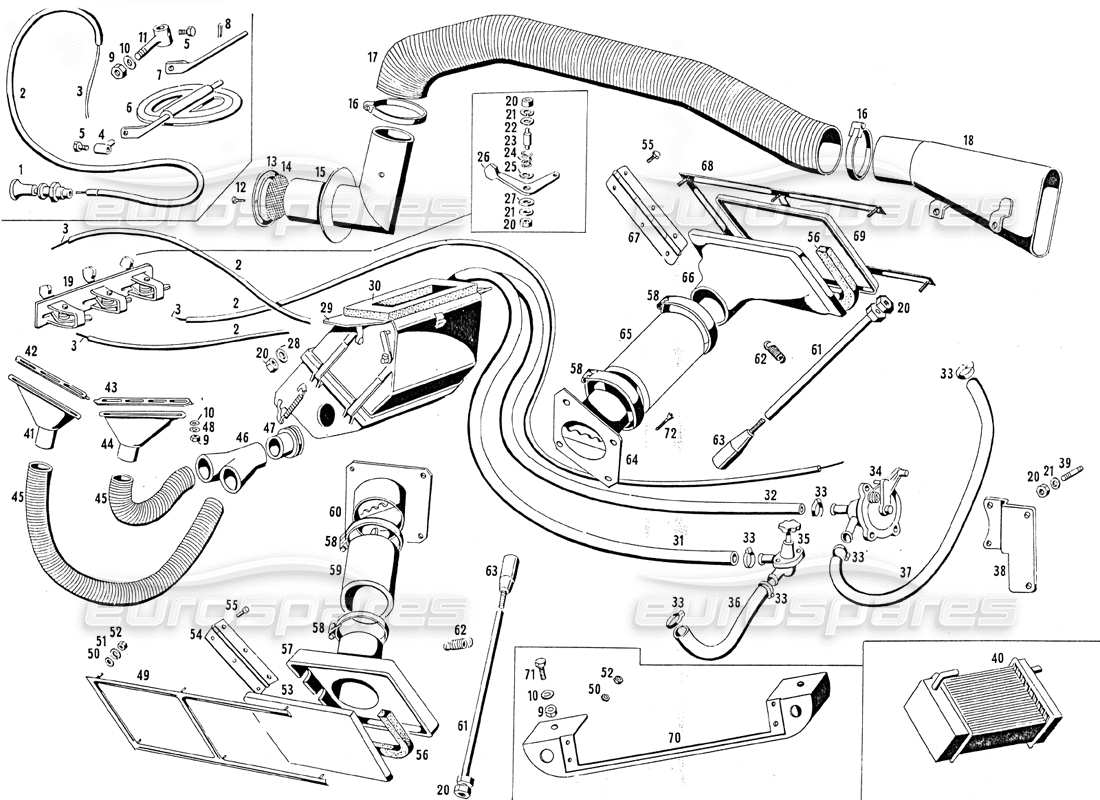

Maserati Mistral 3.7 Heating and Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 109 - BV 57648
PILOT-FUSSLUFTEINLASS-STEUERZUG
# 002
MPN: GFN 57259
FLEXIBLE HÜLLE DAFÜR
# 002
MPN: GFN 57259
GUAINA FLESSIBILE COMANDO STARTER
# 002
MPN: GFN 57259
FLEXIBLE HÜLLE FÜR HEIZVENTILSTEUERUNG
# 002
MPN: GFN 57259
FLEXIBLE HÜLLE FÜR DIE HEIZLUFTSTEUERUNG
# 003
MPN: FGN 57260
STAHLDRAHT-LUFTEINLASS-STEUERFÜSSE
# 003
MPN: FGN 57260
FILO ACCIAIO COMANDO STARTER
# 003
MPN: FGN 57260
STAHLDRAHT-HEIZUNG-LUFTSTEUERUNG
# 003
MPN: FGN 57260
STAHLDRAHTHEIZWASSERVENTILSTEUERUNG
# 004
MPN: 101/7 20373 52315
FAHRERFÜSSE, LUFTANSAUGHÜLLE, BEFESTIGUNGSNIPPEL
# 005
MPN: BNT 50309
BOLZEN
# 006
MPN: 109 BV 57245
PILOT-FÜSSE, LUFTEINLASSDROSSELBAUGRUPPE
# 007
MPN: 109 - BV 57198
PILOT-FÜSSE, LUFTEINLASS-DROSSELWELLE
# 008
MPN: CN. 43776
COPIGLIA FÜR GESAGT
aus £1,76
aus £1,76
# 009
MPN: DNT 47046
NUSS
aus £0,88
aus £0,88
Dieses Teil ersetzt die Teilenummer 47046
# 010
MPN: RNT 52530
Scheibe
# 011
MPN: 109 BV 57190
PILOT-FUSS-LUFTEINLASS-STEUER-HÜLSENSTOPP
# 012
MPN: VNT 57863
SCHRAUBEN
# 013
MPN: 109 - BV 58095
RAHMEN FÜR PILOT-FUSS-LUFTEINLASSGITTER
# 014
MPN: 109 - BV 58094
GITTER AM PILOT-FUSSLUFTEINLASS
# 015
MPN: 109 - BV 57197
FAHRERFÜSSE LUFTEINLASS-WINKELROHR
# 016
MPN: FRN37835
BEFESTIGUNGSKLEMME DES PILOT-LUFTEINLASSKANALS
# 017
MPN: TFC 48857
BIEGSAMES ROHR
aus £76,66
aus £76,66
# 018
MPN: 109 - BV 57200
PILOT-FUSSLUFTEINLASS
# 019
MPN: 109 - BV 61484
KOMPLETTE GRUPPE HEIZUNGSSTEUERHEBEL GD
# 019
MPN: 109 BV 55960
KOMPLETTE BAUGRUPPE DER HEIZUNGSSTEUERHEBEL GS
Ersetzung
Ersetzung
# 020
MPN: DNT 47047
NUSS
# 021
MPN: RSN/32690
Scheibe
# 022
MPN: RN54593
Scheibe
# 023
MPN: 109 - BV 55957
BEFESTIGUNGSWELLE DES HEIZUNGSSTEUERHEBELS
# 024
MPN: 101 20417 48818
FRÜHLING
# 025
MPN: 101 - 20411 48810
RING
# 026
MPN: 107 BV 56401
HEBEL
# 027
MPN: 107 - BV 55687
RING
# 028
MPN: RNT 47074
Scheibe
# 029
MPN: 109 - BV 56114
RISCALDATORE COMPLETO TP. IPRA
# 030
MPN: PRN 56518
Dichtungsschwammprofil für Heizkörper
aus £22,02
aus £22,02
# 031
MPN: 109 - BV 56383
WASSERFÖRDERLEITUNG VOM HEIZGERÄT ZUR PUMPE
# 032
MPN: 109 - BV 56382
WASSERLEITUNG VOM HAHN ZUM HEIZGERÄT
# 033
MPN: FRN/37825
FASCETTA Ø 14-20 FÜR EINZELTEILE
# 034
MPN: 101/1 - 20371 48884
HEISSWASSERREGELVENTIL
# 035
MPN: 101/2 20370 50336
STEUERHAHN FÜR ZUSATZHEIZUNG
Ersetzung
Ersetzung
# 036
MPN: 109 - BV 56182
HEIZWASSERABLAUFROHR ZUM HEIZKÖRPER
# 037
MPN: 109 - BV 61990
WASSERTANKROHR VOM KOPF ZUM HEIZVENTIL
# 038
MPN: 101 - 20374 48862
UNTERSTÜTZUNG
# 039
MPN: PN 49773
GEWINDEBOLZEN
# 040
MPN: 109 - BV 62128
HEIZKÖRPER RISCALDATORE IPRA
# 041
MPN: 109 - BV 55947
FFUSORE ARIA AL PARABREZZA (PICCOLO)
# 042
MPN: 109 - BV 56557
SCHLITZ AUF DEM ARMATURENBRETT FÜR DEN WINDSCHUTZSCHEIBEN-LUFTDIFFUSOR (KLEIN)
# 043
MPN: 109 - BV 56433
WICKEL AM ARMATURENBRETT FÜR WINDSCHUTZSCHEIBEN-LUFTDIFFUSOR (GROSS)
# 044
MPN: 109 - BV 55945
DIFFUSOR
# 045
MPN: TFC 48873
Flexibles Papprohr Ø 40 X 400 für besagtes
# 046
MPN: 109 - BV 56245
UNION
# 047
MPN: 109 - BV 56243
LUFTVERSORGUNGSANSCHLUSS AN DEN DEFROSTERN
# 048
MPN: RSN 3 2 4 9 7
Scheibe
# 049
MPN: 109 - BV 57239
RECHTER SEITE LUFTEINLASSRAHMEN
# 050
MPN: RNT54507
Scheibe
# 052
MPN: DNT 47446
NUSS
# 053
MPN: 109 - BV 56706
ABDECKUNG
# 054
MPN: 109 - BV 57041
RECHTSSEITIGER LUFTEINLASS-REISSVERSCHLUSS
# 055
MPN: VNT48934
SCHRAUBEN
# 056
MPN: PRN 59041
PROFIL 10X10 SEITLICHE LUFTEINLASSDICHTUNG
# 057
MPN: 109 - BV 57076
CONDOTTO VANTILAZIONE LATERALE DESTRO
# 058
MPN: FRN37835
BEFESTIGUNGSKLEMME FÜR SEITLICHE LUFTEINLASSKANÄLE
# 059
MPN: 109 - BV 58104
RECHTER LUFTEINLASS-GUMMIKANAL
# 060
MPN: 109 - BV 57135
RECHTE SEITE LUFTEINLASSHÜLSE UND FLANSCHBAUGRUPPE
# 061
MPN: 109 - BC 60346
LINKE SEITE LUFTEINLASSSTEUERSTANGE
# 061
MPN: 109 - BC 62763
RECHTE LUFTEINLASSSTEUERSTANGE
# 062
MPN: 109 - BV 57113
FRÜHLING
# 063
MPN: 109 - BC 57049
KNOPF FÜR DIE STEUERSTANGE FÜR DIE ÖFFNUNG DES SEITLICHEN LUFTEINLASSES
# 064
MPN: 109 - BV 57091
LINKE SEITE LUFTEINLASSHÜLSE UND FLANSCHBAUGRUPPE
# 065
MPN: 109 - BV 60019
LINKER LUFTEINLASS-GUMMIKANAL
# 066
MPN: 109 - BV 57077
LINKER LÜFTUNGSKANAL
# 067
MPN: 109 - BV 60336
Lufteinlass-Reißverschluss auf der linken Seite
# 068
MPN: 109 - BV 57312
MÄUSE PRESA ARIA LATERALE SINISTRA ........
# 069
MPN: 109 - BV 56715
PERCHIO PRESA ARIA LATERALE SINISTRA .......
# 070
MPN: 109 - BC 56579
UNTERSTÜTZUNG
# 070
MPN: 109 - BC 57735
UNTERSTÜTZUNG
# 070
MPN: 109 - BP 62126
UNTERSTÜTZUNG
# 070
MPN: 109 - BP 62127
UNTERSTÜTZUNG
# 071
MPN: BNT/47370
BOLZEN
aus £3,36
aus £3,36
Dieses Teil ersetzt die Teilenummer 47370
# 072
MPN: VNT 49217
SCHRAUBEN
