004 - Zeitliche Koordinierung

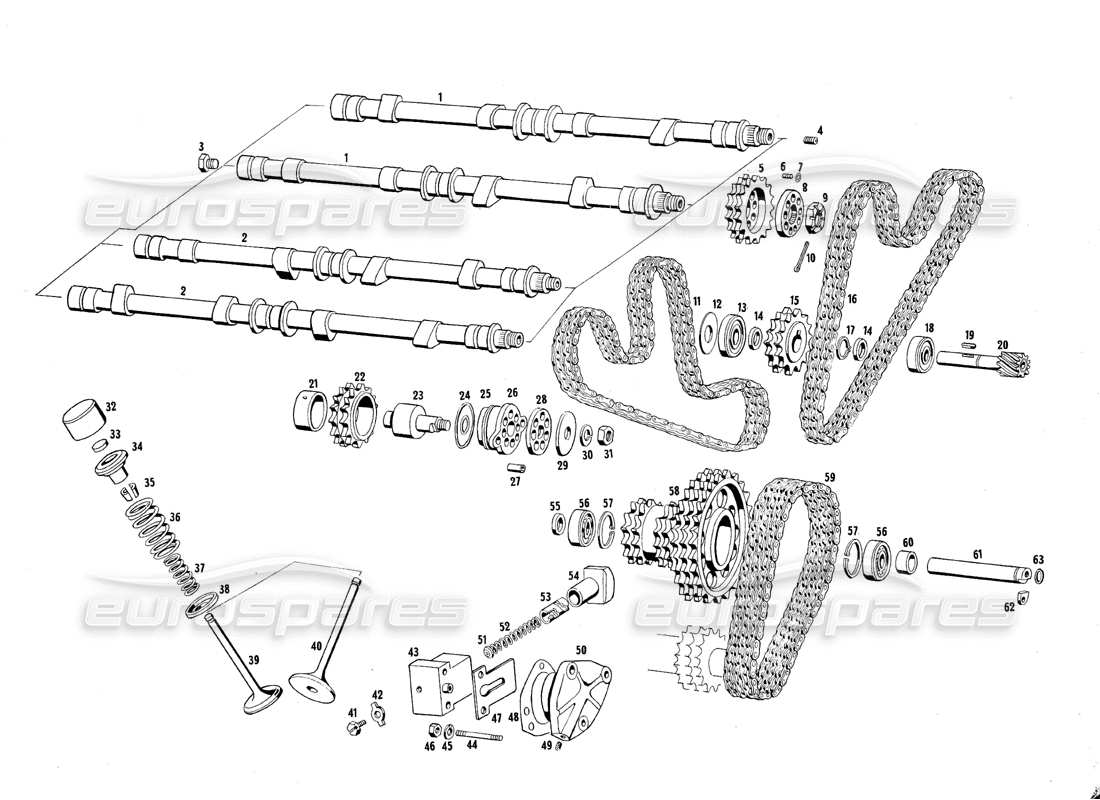

Maserati QTP.V8 4.7 (S1 & S2) 1967 Timing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 103 3003 50767
Linker Kopfverteilerschacht
Ersetzung
Ersetzung
# 002
MPN: 103 3002 50766
RECHTER KOPF DER STEUERWELLE
aus £1.779,82
aus £1.779,82
# 003
MPN: TN51754
Stecker 16XL,5 für Steuerwelle
# 004
MPN: TN 47332
KAPPE 16XL,5 LINKS FÜR STEUERWELLE
# 005
MPN: 103360249794
ZAHNRAD FÜR STEUERWELLE
# 006
MPN: GRN 31105
SCHLEIFMASCHINE 0 6 FÜR DEN EINSATZ MIT DEM VERTEILERSTEUERGETRIEBEFLANSCH
# 007
MPN: Seeger49642
Anschlagring Ø 5 für Flanschanschlagschraube
# 008
MPN: 103 3022 49795
FLANSCH FÜR ZAHNRAD AN DER STEUERWELLE
# 009
MPN: DCN 55165
NUSS
# 010
MPN: CN 52479
MUTTERSTIFT AN DER STEUERWELLE
# 011
MPN: 103355350527

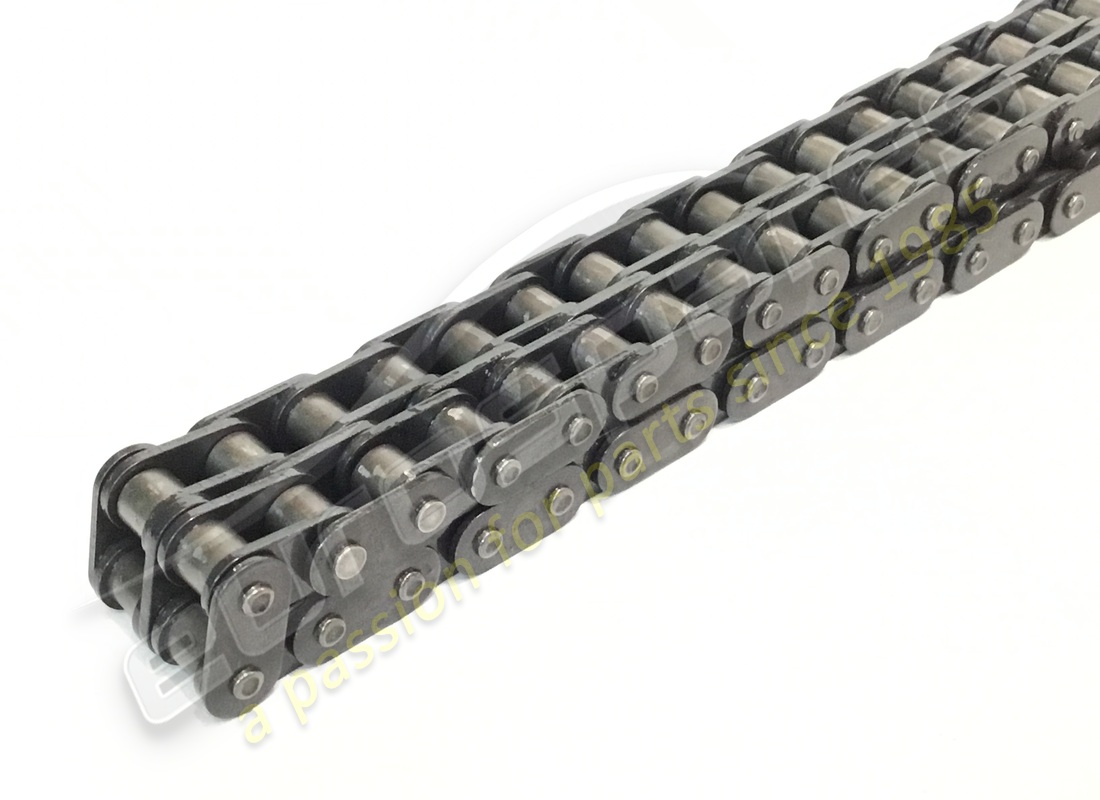

RECHTE DOPPELKETTEN-ZEITSTEUERUNG
aus £335,80
aus £335,80
# 012
MPN: RN54736
Scheibe
# 013
MPN: CSC47947
Hinteres Lager an der Verteilersteuerwelle
# 014
MPN: 107 MD 54734
VORDERER UND HINTERER ABSTANDSHALTER FÜR SPINTER-STEUERGERÄT.
# 015
MPN: 107MD54732
GENERATORSTEUERGERÄT
aus £347,36
aus £347,36
# 016
MPN: 103355450526
LINKE DOPPELKETTEN-ZEITSTEUERUNG
aus £295,00
aus £295,00
# 017
MPN: Seeger41406
Anschlagring an der Verteilersteuerwelle
# 018
MPN: CSC 43892
VORDERES LAGER AN DER GENERATORSTEUERWELLE
# 019
MPN: LN 51385
TAB 5X4,5X15 ANTRIEBSGENERATOR-STEUERGERÄT
# 020
MPN: 107MD54731
GENERATORSTEUERGETRIEBEWELLE
# 021
MPN: 107 MD 54742
BUCHSE FÜR KETTENSPANNRITZEL
# 022
MPN: 107MD54741
RITZEL FÜR KETTENSPANNER
aus £342,98
aus £342,98
# 023
MPN: 107MD54740
PIVOT
# 024
MPN: GOMM 49497
Gommino Ø 39X46X3 per supporto tenddicatena
# 025
MPN: GOMM 45791
Gommino Ø 18X24X3 per supporto tenddicatena
# 026
MPN: 101 /2 3742 49285
UNTERSTÜTZUNG
# 027
MPN: 101/2374049288
PIVOT
# 028
MPN: 101/2 3743 49286
Scheibe
# 029
MPN: 101/2 - 3741 49287
Scheibe
# 030
MPN: RSN/33114
Scheibe
# 031
MPN: DN 33533
NUSS
# 032
MPN: 101341348009
Ventilsteuerbecher
# 033
MPN: 101 3322 48003
Ventilspiel-Einstellpad
# 034
MPN: 101 - 3412 48008
OBERE KAPPE FÜR VENTILFEDERN
aus £50,88
aus £50,88
# 035
MPN: 101 - 3414 48005
HALTEHÄLFTE DER OBEREN VENTILFEDERKAPPE
# 036
MPN: 101 3402 47982
FRÜHLING
aus £66,66
aus £66,66
# 037
MPN: 101 3406 47983
FRÜHLING
aus £43,86
aus £43,86
# 038
MPN: 103 1034 50531
Unterer Ventilfederhalter
# 039
MPN: 107 3304 53972
ABFLUSSVENTIL
aus £51,98
aus £51,98
# 040
MPN: 107330253904

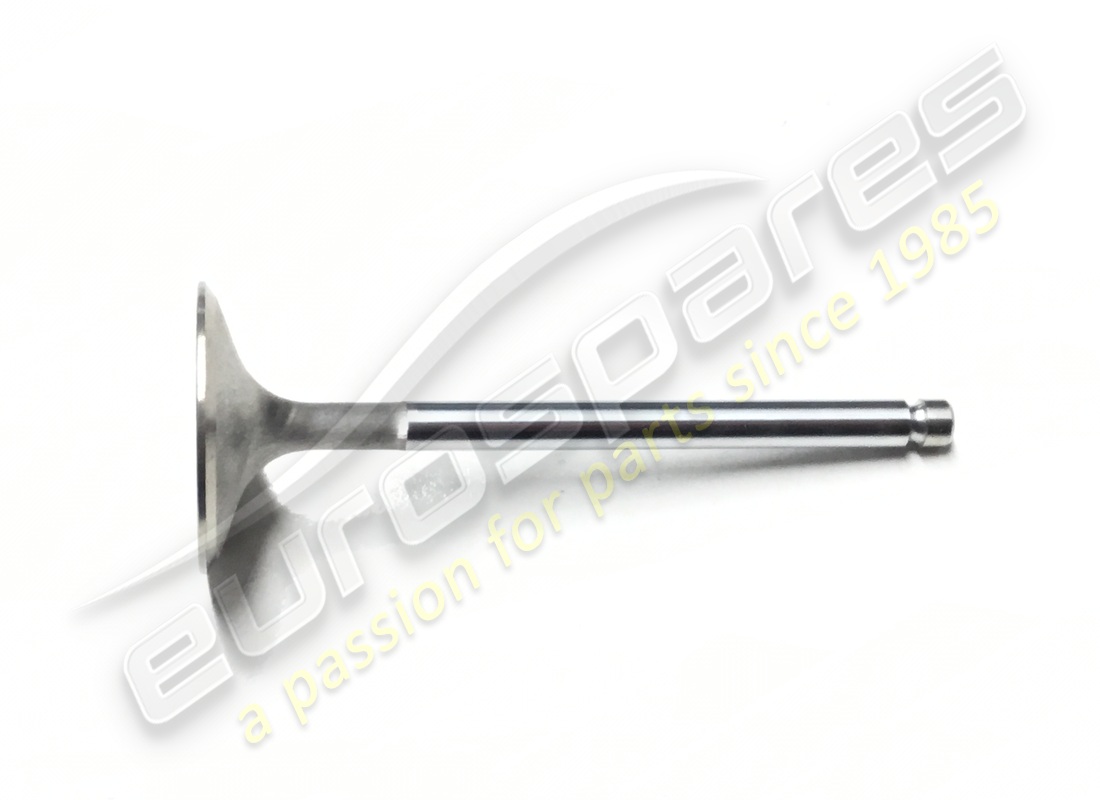

Saugventil
aus £59,00
aus £59,00
# 041
MPN: 107 MD 58376
HINTERE AUTOMATISCHE SPANNERKAPPE
# 042
MPN: 107MD58377
Scheibe
# 043
MPN: 107 MD 58378
AUTOMATISCHER SPANNER-SCHUHHALTERKÖRPER
# 044
MPN: PN45722
GEWINDEBOLZEN
# 045
MPN: RNS/32690
Scheibe
# 046
MPN: DNT 47047
NUSS
# 047
MPN: 107 MD 58379
AUTOMATISCHER SPANNER DER HINTEREN PLATTE
# 048
MPN: 103374950533
DICHTUNG ODER DICHTUNG
# 049
MPN: TN 44076
KAPPE 5X0,8 VERSCHLIESSEN DER ÖLLEITUNG IN DER UNTERSTÜTZUNG
# 050
MPN: 103374850478
UNTERSTÜTZUNG
# 051
MPN: 107 MD 58380
SPANRFEDERN-HALTEKAPPEN
# 052
MPN: 107 MD 58381
FRÜHLING
aus £6,14
aus £6,14
# 053
MPN: 107 MD 58382
MOL RETAINING PISTON, DER AUTOMATISCHE SPANNER
# 054
MPN: 107 MD 58383
CAN-GUMMI-SCHIEBER FÜR AUTOMATISCHEN SPANNER
# 055
MPN: 103350950521
HINTERER ABSTANDSHALTER FÜR TRIPLE GANG
# 056
MPN: CSC43806
DREIFACHE ZAHNRADLAGERUNG
aus £58,78
aus £58,78
# 057
MPN: Seeger47948
Sprengring für Dreifach-Getriebelager
# 058
MPN: 103350849782
ZENTRALE DREIFACHE GETRIEBEBASIS
aus £1.530,70
aus £1.530,70
# 059
MPN: 103355250525

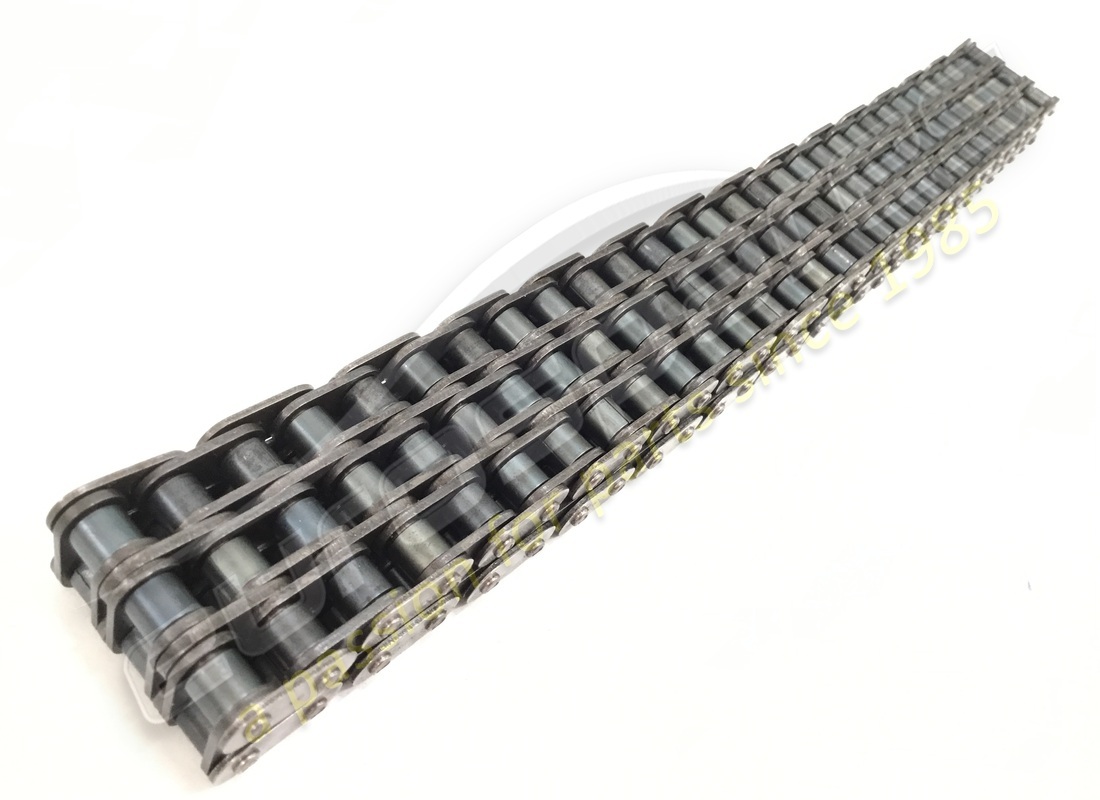

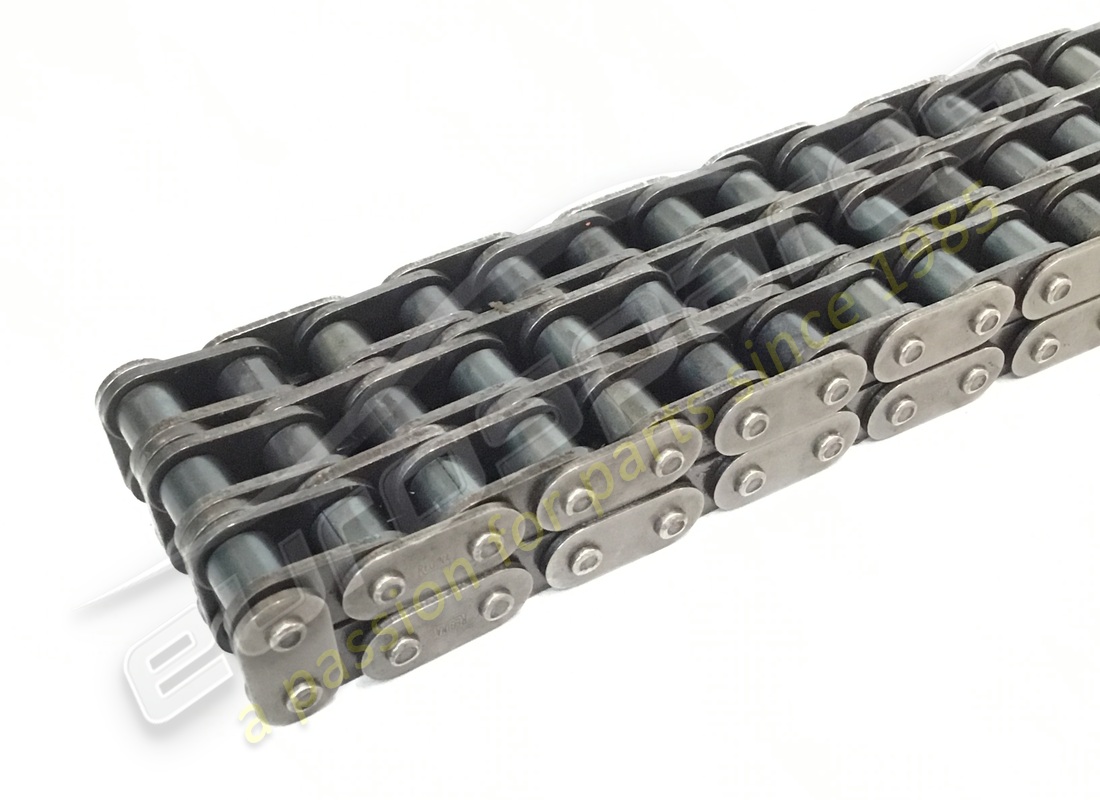

DREIFACHSTEUERUNGSKETTE
aus £307,89
aus £307,89
# 060
MPN: 103350750522
Vorderer Abstandshalter für Dreifach-Zentralgetriebe
# 061
MPN: 107 MD 55974
Welle für zentrales Dreifachgetriebe
# 062
MPN: 107 MD 55975
SICHERUNGSPLATTE FÜR DREIFACHE ZAHNRADWELLE
# 063
MPN: GOMM57307
Gummi Ø 14,2X2,2 für Dreifachgetriebewelle
