017 - Differential

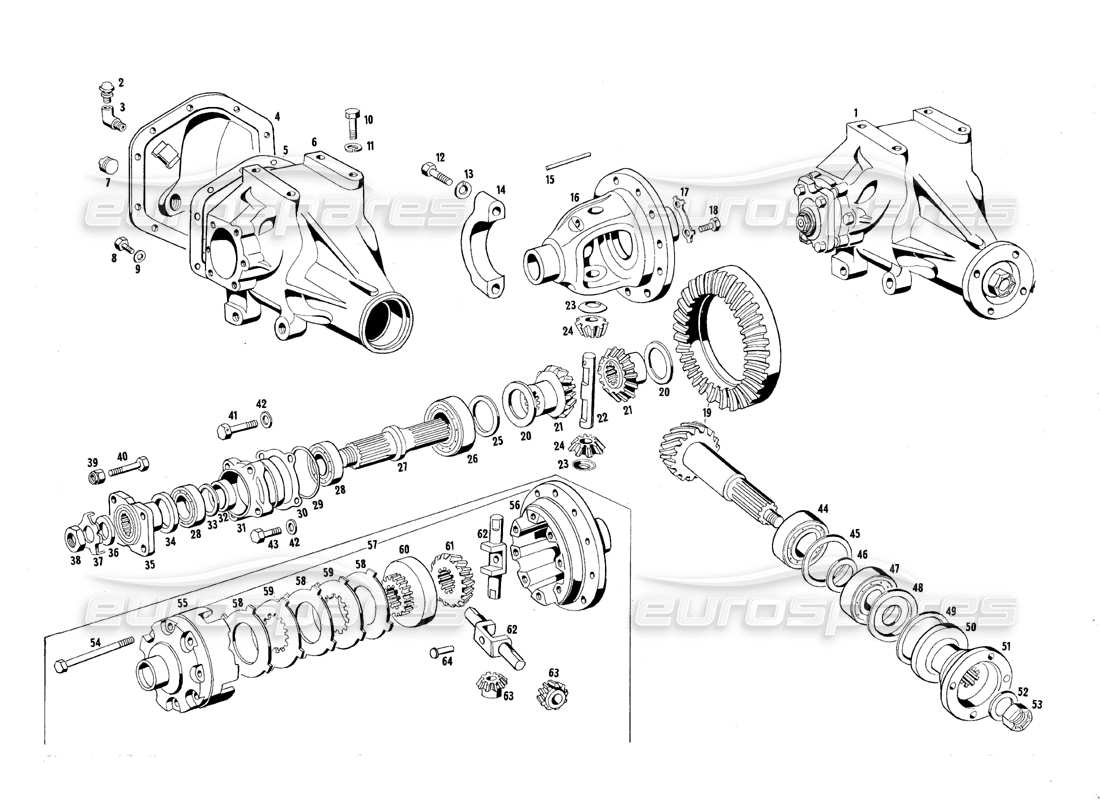

Maserati QTP.V8 4.7 (S1 & S2) 1967 Differential Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 107 TP 55352
KOMPLETTES DIFFERENTIAL-ACHSKASTEN R. 13/46 MIT SELBSTHEMMUNG
# 001
MPN: 107TP55351
KOMPLETTES DIFFERENTIAL-ACHSKASTEN R. 13/46 OHNE SELBSTHEMMUNG
# 002
MPN: 107TP57452
Gebläse am Differentialdeckel
# 003
MPN: 107 TP 57453
TUBO PER SOFFLANTE DIFFERENZIALE
# 004
MPN: 1005248262
ABDECKUNG
# 005
MPN: 1005448263
DICHTUNG ODER DICHTUNG
# 006
MPN: 107 TP 57432
KASTEN FÜR DIFFERENTIALACHSE
# 007
MPN: TN 48274
Ölstand und Ablassschraube
# 008
MPN: BN48275
BOLZEN
# 009
MPN: RSN 48276
Scheibe
# 010
MPN: BN 54514
BOLZEN
# 011
MPN: RSN57782
Scheibe
# 012
MPN: BN 48272
BOLZEN
# 013
MPN: RSN 48273
Scheibe
# 014
MPN: 10011 48271
DICHTUNGSKAPPE DES DIFFERENZIALGEHÄUSELAGERS
# 015
MPN: SN48306
STIFT
# 016
MPN: 10500 48289
Differentialkasten für R. 13/46 und 13/43
# 016
MPN: 1050051121
Differentialkasten für R. 13/49 und 11/45
# 017
MPN: RDL 48310
Scheibe
# 019
MPN: 101/9 - TP 55908
Ritzel und Krone R. 13/49
# 019
MPN: 101/9 - TP 55909
Ritzel und Krone R. 13/43
# 019
MPN: 101/9TP55907
Ritzel und Krone R. 13/46
# 019
MPN: 101/9TP55921
Ritzel und Krone R. 11/45
# 020
MPN: 1053448291
Scheibe
# 021
MPN: 1053648294
Planetarium für Differenziale
# 022
MPN: 10530 48290
PIVOT
# 023
MPN: 10564 48295
Scheibe
# 024
MPN: 10562 48292
Satellit für Differential
# 025
MPN: 10570 48296
DISTANZSTÜCK ZWISCHEN LAGER UND DIFFERENTIALGEHÄUSE
# 026
MPN: CSC49297
Differentialgehäuselager
# 027
MPN: 107 TP 57435
Antriebswelle im Achsgehäuse
# 028
MPN: CSC 57451
LAGER FÜR INNENACHSWELLEN DES ACHSKASTEN
# 029
MPN: GOM57440
Gummi an den Seitenflanschen
# 030
MPN: 107 TP 57434
Distanzstück zwischen Achsgehäuse und Seitenflanschen
# 031
MPN: 107TP57436
Seitliches Flanschlager, Halbwellenlager
# 032
MPN: 107TP57437
DISTANZSTÜCK FÜR SEITLICHE LAGER DES BRIDGE BOX
# 033
MPN: 107 TP 57438
Scheibe
# 034
MPN: ANT57444
Öldichtring an den Seitenflanschen
# 035
MPN: 107TP57439
GABEL
# 036
MPN: RN57447
Scheibe
# 037
MPN: RDL 57448
Scheibe
# 038
MPN: DN 57449
NUSS
# 040
MPN: BN57445
BOLZEN
# 041
MPN: BN 57443
BOLZEN
# 042
MPN: RSN57443
Scheibe
# 043
MPN: BN 57442
BOLZEN
# 044
MPN: CSC 48302
VORDERES LAGER AUF RITZEL
# 045
MPN: 10571 48300
Scheibe
# 046
MPN: 1070648301
DISTANZSTÜCK AUF DEM RITZEL
# 047
MPN: CSC48303
Hinteres Lager am Ritzel
# 048
MPN: 10741 48304
ÖLDICHTUNGSSCHEIBE AM RITZEL
# 049
MPN: GN48201
DICHTUNG ODER DICHTUNG
# 050
MPN: ANT 48270
ÖLDICHTUNGSRING AM FESTFLANSCH. ANTRIEBSWELLE
aus £147,18
aus £147,18
# 051
MPN: 107TP57433
Flansch zur Befestigung der Getriebewelle
# 052
MPN: RN 48308
Scheibe
# 053
MPN: DCN48307
NUSS
# 054
MPN: BN 55919
BOLZEN
# 055
MPN: 109 - TP 55914
SELBSTSICHERENDER BOXFLANSCH FÜR R. 13/46 - 13/49
# 056
MPN: 109 - TP 55913
SELBSTSICHERENDER BOX-KRONENHALTER-FLANSCH FÜR R. 13/49 - 11/45
# 056
MPN: 109TP55912
Flangia Ports Corona scatola autobloccante per R. 13/46 - 13/43
# 057
MPN: 1000053468
Diff.-Box selbstsichernd, komplett mit Berichten 13/49
# 057
MPN: 1000055905
Diff.-Box selbstsichernd, komplett mit Berichten 13/46
# 057
MPN: 109 - TP 51308
DIFF.-BOX SELBSTSICHERUNG VOLLSTÄNDIG, NUR FEHLEN KRONE UND RITZEL FÜR R. 13/49 - 11/45
# 057
MPN: 109 TP 51309
DIFF.-BOX SELBSTSICHERUNG VOLLSTÄNDIG, NUR FEHLEN KRONE UND RITZEL FÜR R. 13/46 - 13/43
# 058
MPN: 101 /7 TP 54008
Selbstsichernder Kupplungsaußenring
# 059
MPN: 101/7 - TP 54009
SELBSTSICHERENDER KUPPLUNGS-INNENRING
# 060
MPN: 109TP55915
Anello di rasamento planetario autobloccante
# 061
MPN: 109TP55944
PLANETENGETRIEBE FÜR SELBSTSPERRENDES DIFFERENTIALGEHÄUSE
# 062
MPN: 109TP55916
Selbstsichernde Querwelle
# 063
MPN: 109TP55917
SATELLIT FÜR SELBSTSPERRENDES DIFFERENTIALGEHÄUSE
# 064
MPN: 109 TP 55918
Achswellen-Abstandhalter beim selbstsichernden Cruise
