002 - Motorgehäuse

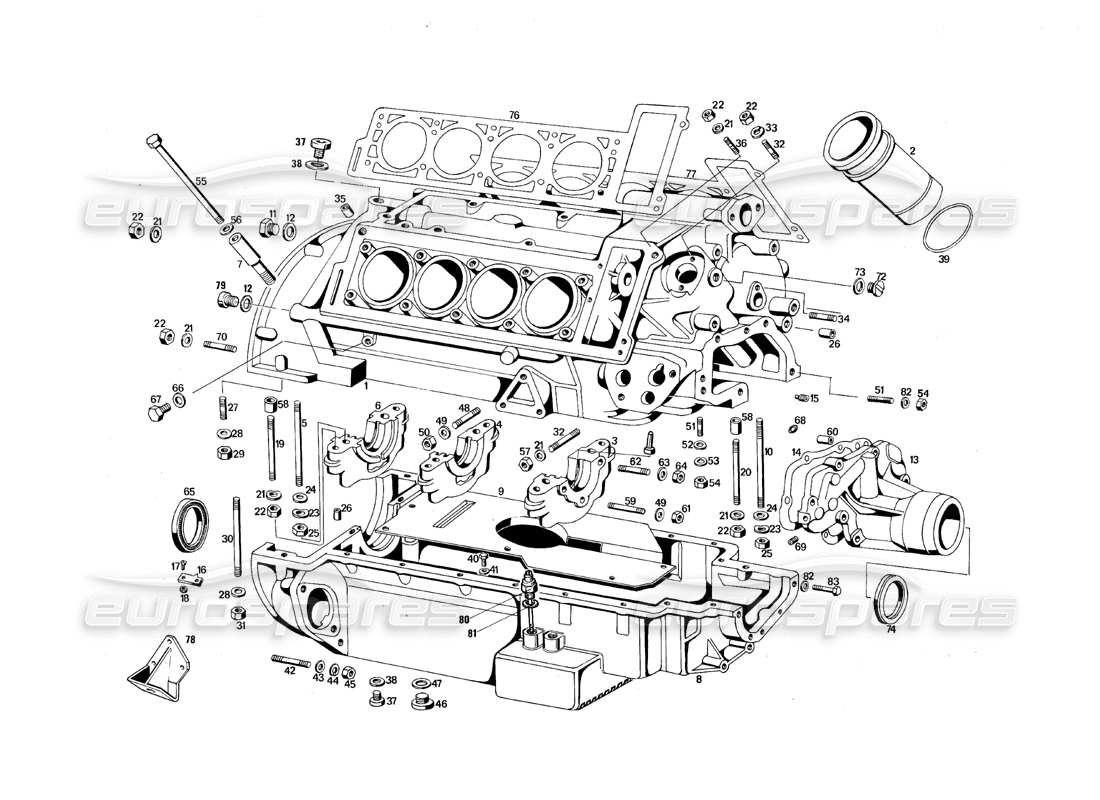

Maserati QTP.V8 4.9 (S3) 1979 Engine Housing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 329-01-00-00
ZYLINDERBLOCK KOMPLETT (GÜLTIG FÜR 4200 CC-MOTOR)
# 001
MPN: 329-01-00-20
ZYLINDERBLOCK KOMPLETT (GÜLTIG FÜR 4900 CC-MOTOR)
# 001
MPN: 433-01-00-00
ZYLINDERBLOCK KOMPLETT MIT NEUER SCHMIERUNG (GÜLTIG FÜR 4900 CC-MOTORZAHNRADGETRIEBE) HINWEIS AB MOTOR-NR. 8029 -2/10/79 – FAHRZEUG-NR. 3.300.214
# 001
MPN: 433-01-00-20
ZYLINDERBLOCK KOMPLETT MIT NEUER SCHMIERUNG (GÜLTIG FÜR AUTOMATIKGETRIEBE MIT 4900-CC-MOTOR) ANMERKUNG AB MOTOR-NR. 8029 -2/10/79 – FAHRZEUG-NR. 3.300.214
# 001

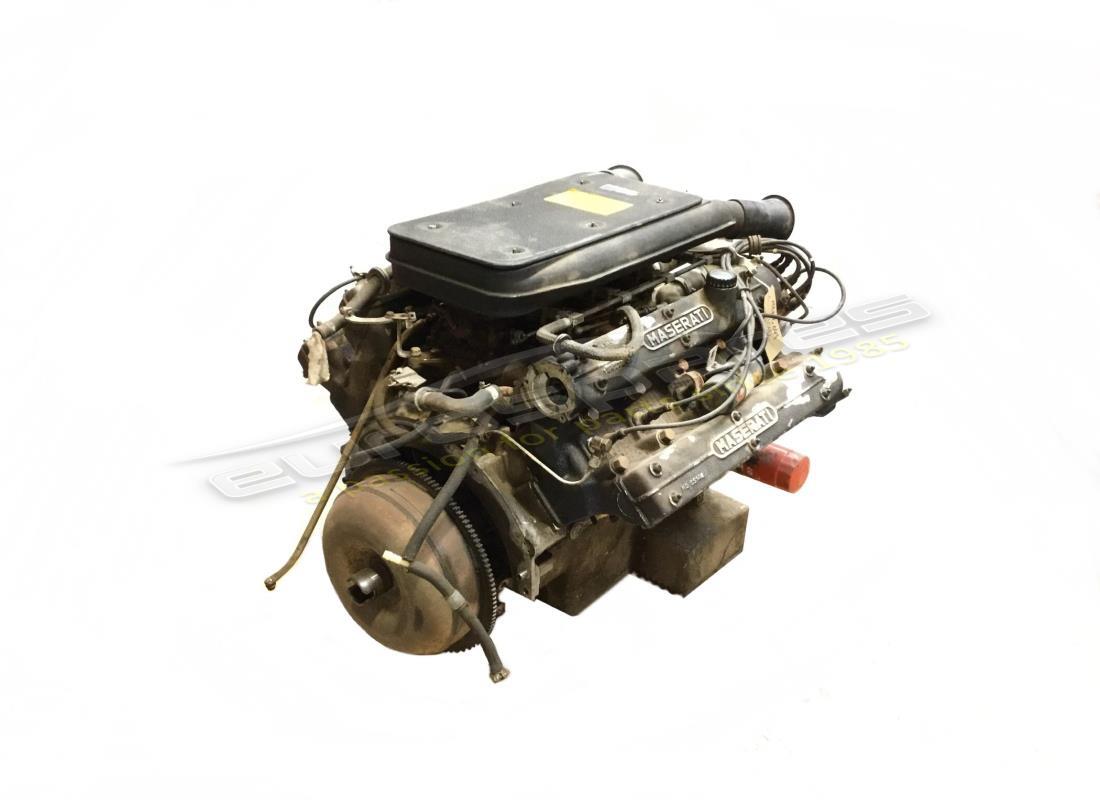

MPN: MENG049
MOTOR 4.9CC
Motoreinheit
aus £10.494,75
aus £10.494,75
V8 4.9 QTP. MOTOR Genuine Maserati Teil – Gebraucht auf Lager
Der Motor ist blockiert und muss erneuert werden
Der Motor ist blockiert und muss erneuert werden
# 002
MPN: 420-01-77-00
BUCHSE FÜR ZYLINDER (GÜLTIG FÜR 4200 CC-MOTOR)
# 002
MPN: 425-01-01-00
BUCHSE FÜR INNENZYLINDER (GÜLTIG FÜR 4900 CC-MOTOR)
aus £275,86
aus £275,86
# 002
MPN: 425-01-02-00
BUCHSE FÜR AUSSENZYLINDER (GÜLTIG FÜR 4900 CC-MOTOR)
aus £581,90
aus £581,90
# 003
MPN: 420-01-03-00
HAUPTLAGERDECKEL, MITTE
# 003
MPN: 420-01-03-40
VORDERER HAUPTLAGERDECKEL MIT NEUER SCHMIERUNG (GÜLTIG FÜR 4900 CC-MOTOR-AUTOM. UND ZAHNGETRIEBE) HINWEIS AB MOTOR-NR. 8029 -2/10/79 – FAHRZEUG-NR. 3.300.214
# 004
MPN: 420-01-04-00
MITTLERER HAUPTLAGERKAPPE
# 004
MPN: 420-01-04-40
HAUPTLAGERKAPPE MITTE (GÜLTIG FÜR 4900 CC-MOTOR-AUTOMATIK- UND GANGGETRIEBE)
# 005
MPN: 420-01-06-00
HAUPTLAGERDECKELBOLZEN
# 006
MPN: 420-01-05-00
Hinterer Hauptlagerdeckel
# 006
MPN: 420-01-05-40
HINTERE HAUPTLAGERDECKEL (GÜLTIG FÜR 4900 CC-MOTOR-GETRIEBE UND AUTOMATIKGETRIEBE)
# 007
MPN: 420-01-08-00
ZYLINDERKOPF-BEFESTIGUNGSBOLZEN
# 008
MPN: 420-01-09-20
ÖLWANNE OHNE FÜHLER
# 008
MPN: 433-01-09-00
ÖLSUMPE AUT. GETRIEBE KOMPL. MIT FÜHLER (GÜLTIG FÜR 4900C.C. ENGINE)
# 008
MPN: 433-01-09-20
ÖLWANNE MIT FÜHLER, ZAHNRADGETRIEBE (GÜLTIG FÜR 4200 CC- UND 4900 CC-MOTOR)
# 009
MPN: 420-01-10-20
ÖLSUMPFPLATTE
# 010
MPN: 420-01-07-00
VORDERER HAUPTLAGERDECKELBOLZEN
# 011
MPN: 420-01-16-00
ÖLLEITUNGSVERSCHLUSS, KUPPLUNGSSEITE
# 012
MPN: GN48059
STECKERDICHTUNG 0 24.5X32
# 013
MPN: 421-01-11-20
VORDERE ABDECKUNG KOMPLETT MIT STIFTEN UND STECKER
# 013
MPN: 421-01-11-21
VORDERABDECKUNG KOMPLETT MIT NABE UND KETTENSTRECKER
# 013
MPN: 421-01-11-22
ZYLINDERBLOCKABDECKUNG KOMPLETT
# 014
MPN: 420-01-12-00
DICHTUNG DER VORDEREN ABDECKUNG
# 015
MPN: 420-01-13-00
Öleinstellstift für vordere Abdeckung
# 016
MPN: 424-01-19-00
ADVANCE-TIMING-ZEIGER
# 017
MPN: VNT 33020
ZEIGERSCHRAUBE 0 5X0.8X12
# 018
MPN: DNT 77777
ZEIGERSCHRAUBENMUTTER 0 5X0.8X4
# 019
MPN: PN55923
STIFTBEFESTIGUNG HAUPTLAGERKAPPEN 0 8X1.25X73
# 020
MPN: PN41864
BOLZENBEFESTIGUNG HAUPTLAGERDECKEL Ø 8X1.25X102
# 021
MPN: RAT 45689
Scheibe Ø 8
# 022
MPN: DNT. 47031
Bolzenmutter Ø 8X1.25X6.5
# 023
MPN: RAT/46736
Scheibe zur Befestigung der Hauptlagerdeckel Ø 12X24X1.2
# 024
MPN: RNT 67081
Scheibe Ø 12X24X3
# 025
MPN: DN47061
Mutter Ø 12XLX10
# 026
MPN: GRN 54501
ZENTRIERDÜBEL Ø 8X24
# 027
MPN: PN49099
BOLZEN ZUR BEFESTIGTUNG DER ÖLWANNE AM ZYLINDERBLOCK Ø 7X1X30
# 028
MPN: RNT47210
Scheibe Ø 7X14X1.5
# 029
MPN: DNT 84252
Bolzenmutter Ø 7X1 X5.5
# 030
MPN: PN 88608
Bolzen zur Befestigung der Ölwanne vom Teil zum Zylinderblock Ø 7X1X122
# 031
MPN: DST 67465
Bolzenmutter Ø 7XLX13,5
# 032
MPN: PN32424
Bolzenbefestigungsverteiler Ø 8X1.25X32
# 033
MPN: RDI55990
Scheibe zur Befestigung von Verteiler und Riemenscheibe an der Nabe Ø 8
# 034
MPN: PN46589
BOLZENBEFESTIGUNG VERTEILERWELLE Ø 6X1X19
# 035
MPN: GRN 50669
DÜBELZENTRIERUNG ZYLINDERKOPF UND ZYLINDERBLOCK Ø 10X26
# 036
MPN: PN 32662
BOLZEN ZUR BEFESTIGTUNG DES ZYLINDERBLOCKS AM ZYLINDERKOPF Ø 8X1.25X30
# 037
MPN: TN 87242
Zentraler Kanalstopfen Ø 20X1.5X12
Dieses Teil ersetzt die Teilenummer 87242
# 038
MPN: GN 51444
Stopfendichtung Ø 20X1.5X1.5
# 039
MPN: GOM 50315.
Sicherungsring für Gummiauskleidung Ø 70X1.2
# 040
MPN: BNT 47016
BEFESTIGUNGSSCHRAUBE ÖLWANNENPLATTE Ø 6X1X10
# 041
MPN: RDI53899
BOLZEN Scheibe UNTERLEGSCHEIBE Ø 6
# 042
MPN: PN48126
BEFESTIGUNGSSTIFT FÜR ANLASSER Ø 11X1.5X48X5
# 043
MPN: RNT 32423
Scheibe Ø 11
# 044
MPN: RSN 33667
Scheibe Ø 11
# 045
MPN: DN 48127
Befestigungsmutter Anlasser Ø 1 lxl.5X10
# 046
MPN: TN 50677
ÖLWANNENSCHRAUBE Ø 30X1.5
# 047
MPN: GN33367
DICHTUNG FÜR ÖLWANNENSCHRAUBE Ø 30X40
# 048
MPN: PN 89999
Motorlagerbolzen rechts und links Ø 10X1.5X35
# 049
MPN: RDI 87239
Scheibe Ø 10
# 050
MPN: DNT 87236
Bolzenmutter Ø 10X1.5X8
# 051
MPN: PN35490
STIFTBEFESTIGUNG VORDERE ABDECKUNG UND ÖLPUMPENFLANSCH
# 052
MPN: RAT 84157
Scheibe Ø 6.4X11.5
Dieses Teil ersetzt die Teilenummer 84157
# 053
MPN: RSN/32690
Scheibe Ø 6
# 054
MPN: DNT 80338
Mutter Ø 6X1
# 055
MPN: BNT 54015
Schraube zur Befestigung des Zylinderkopfs am Zylinderblock Ø 12X1.5X180
# 056
MPN: RN 60913
Scheibe Ø 12X22X3
Ersetzung
Ersetzung
# 057
MPN: DST 53397
MUTTER ZUR BEFESTIGTUNG DES ÖLFILTERS Ø 8X1.25
Dieses Teil ersetzt die Teilenummer 53397
# 058
MPN: GRN 51124
DÜBELZENTRIERUNG ZYLINDERBLOCK UND HAUPTLAGER Ø 12
# 059
MPN: PN 53525
STIFT, ÖLPUMPENKÖRPER UND ABDECKUNG
# 060
MPN: GRN 55499
DÜBEL ZWISCHEN GEHÄUSE UND ABDECKUNG
aus £10,34
aus £10,34
# 061
MPN: DST 48923
Mutter zur Befestigung des Ölpumpengehäuses und der Abdeckung Ø 10X1.5
# 062
MPN: PN 33921
BOLZEN, ÖLPUMPENKÖRPER UND ABDECKUNG Ø 8X1.25X54.
# 063
MPN: RNT 74163
Scheibe Ø 8
# 064
MPN: DST 53397
Bolzenmutter Ø 8x1.25
Dieses Teil ersetzt die Teilenummer 53397
# 065
MPN: ANT 67794
KURBELWELLENDICHTUNG, KUPPLUNGSSEITE Ø 100X120X12
# 066
MPN: GN 47208
Wasserstopfendichtung Ø 10
Dieses Teil ersetzt die Teilenummer 47208
# 067
MPN: TN 65967
WASSERABLASSSCHRAUBE
# 068
MPN: GOM. 42229
Gummi Ø 11X16X2.5
aus £2,16
aus £2,16
# 069
MPN: TN 44295
ÖLSCHRAUBE VORDERE ABDECKUNG Ø 6X1
# 070
MPN: PN 86044
Bolzenbefestigung Schwungradgehäuse Ø 8X1.25
# 072
MPN: TN 33915
Stopfen, Nockenwellenrad Ø 20X1.5
# 073
MPN: GN 33916
DICHTUNG Ø 20
# 074
MPN: ANT 43241
VORDERE ABDECKUNGSDICHTUNG Ø 50X68X10
# 076
MPN: 420-00-58-00
DICHTUNG, RECHTER ZYL. KOPF (GÜLTIG FÜR 4900 CC-MOTOR)
# 076
MPN: 420-00-58-01
DICHTUNG, RECHTER ZYL. KOPF (GÜLTIG FÜR 4200 CC-MOTOR)
# 077
MPN: 420-00-59-00
DICHTUNG, LINKER ZYL. KOPF (GÜLTIG FÜR 4900 CC-MOTOR)
# 077
MPN: 420-00-59-01
DICHTUNG, LINKER ZYL. KOPF (GÜLTIG FÜR 4200 CC-MOTOR)
# 078
MPN: 329-26-88-00
MOTORHALTERUNG, RECHTS
aus £63,00
aus £63,00
# 079
MPN: TN 87241
Wasser- und Ölkanalstopfen Ø 24X1.5
# 080
MPN: 433-04-28-00
ELEKTRISCHER FÜHLER, ÖLSTANDSKONTROLLE
# 081
MPN: 433-04-31-00
ELEKTRISCHE FÜHLERDICHTUNG
# 082
MPN: RAT 84157
VORDERE Scheibe Ø 6.4
Dieses Teil ersetzt die Teilenummer 84157
# 083
MPN: BNT47021
FRONTABDECKUNG BEFESTIGUNGSSCHRAUBE Ø 6X1X18
aus £1,80
aus £1,80
Dieses Teil ersetzt die Teilenummer 47021
# 084
MPN: 329027300
DICHTUNGS- UND GUMMI-KIT FÜR DIE MOTORÜBERHOLUNG (GÜLTIG FÜR 4200 CC-MOTOR)
aus £175,89
aus £175,89
# 084
MPN: 329038600
DICHTUNGS- UND GUMMI-KIT ZUM VENTILSCHLEIFEN (GÜLTIG FÜR 4200 CC-MOTOR)
aus £200,63
aus £200,63
# 084
MPN: 330-03-86-00
DICHTUNGS- UND GUMMI-KIT ZUM VENTILSCHLEIFEN (GÜLTIG FÜR 4200 CC-MOTOR)
# 084
MPN: 420-01-21-40
PIN AM VORDEREN HAUPTLAGER (GÜLTIG FÜR 4900 CC-MOTORZAHNRADGETRIEBE UND AUTOMATIKGETRIEBE MIT NEUER SCHMIERUNG) HINWEIS AB MOTOR-NR. 8029 -2/10/79 – FAHRZEUG-NR. 3.300.214
