003 - Bewegliche Teile

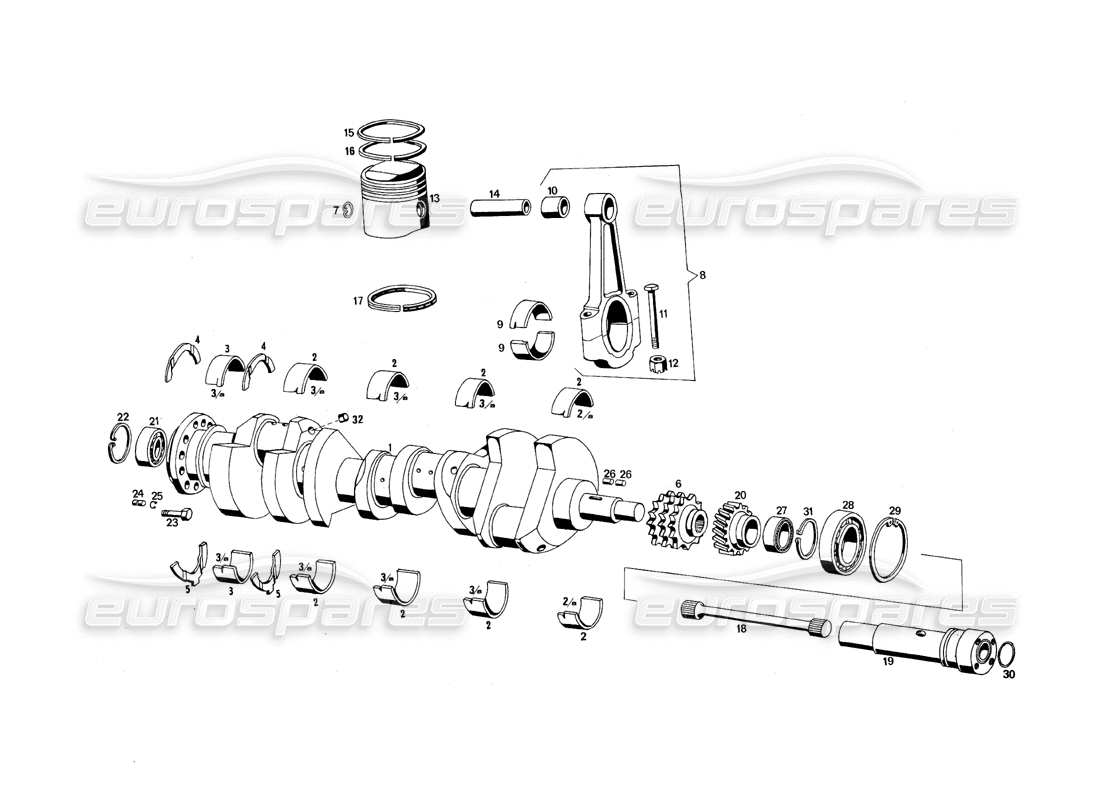

Maserati QTP.V8 4.9 (S3) 1979 Moving Parts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 316-02-00-00
Kurbelwelle, ausgewuchtet (gültig für 4200-cm³-Motor)
# 001
MPN: 425-02-00-20
Kurbelwelle, ausgewuchtet (gültig für 4900-cm³-Motor)
# 001
MPN: 425-02-00-40
Kurbelwelle, ausgewuchtet mit neuer Schmierung (gültig für Getriebe und Automatikgetriebe mit 4900 cm³ Motor) Hinweis: Ab Motornummer 8029 -2/10/79 - Fahrzeugnummer 3.300.214
# 002
MPN: 403-02-02-00
Hauptlager, Standard, für neue Schmierung. Hinweis: Ab Motor-Nr. 8029 -2/10/79 - Wagen-Nr. 3.300.214
# 002
MPN: 403-02-02-03
HAUPTLAGER FÜR NEUE SCHMIERUNG 0.10 KLASSE B NB AB MOTOR-NR. 8029 -2/10/79 – FAHRZEUG-NR. 3.300.214
# 002
MPN: 403-02-02-04
Hauptlager für neue Schmierung 0.20 Klasse C NB Von Motor-Nr. 8029 -2/10/79 - Wagen-Nr. 3.300.214
# 002
MPN: 420-02-01-00
HAUPTLAGER, ZENTRAL, STANDARD
aus £1.464,50
aus £1.464,50
# 002
MPN: 420-02-01-01
Hauptlager, zentral, 0.10
# 002
MPN: 420020102
Hauptlager, zentral, 0.20
aus £2,11
aus £2,11
# 002
MPN: 420-02-01-03
Hauptlager, zentral, 0.30
# 002
MPN: 420-02-01-04
Hauptlager, zentral, 0.40
# 002
MPN: 420-02-01-05
Hauptlager, zentral, 0.50
# 002
MPN: 425020240
HAUPTLAGER FÜR NEUE SCHMIERUNG, STANDARD NB AB MOTOR NR. 8029 -2/10/79 – FAHRZEUG-NR. 3.300.214
aus £2,11
aus £2,11
# 002
MPN: 425-02-02-41
Hauptlager für neue Schmierung, 0.10, Klasse B NB Von Motor Nr. 8029 -2/10/79 - Wagen Nr. 3.300.214
# 002
MPN: 425-02-02-42
HAUPTLAGER FÜR NEUE SCHMIERUNG, 0.20, KLASSE C NB AB MOTOR-NR. 8029 -2/10/79 – FAHRZEUG-NR. 3.300.214
# 003
MPN: 420020500
HINTERES KURBELWELLENLAGER, STANDARD
aus £2,52
aus £2,52
Dieses Teil ersetzt die Teilenummer 101/3 2422 48728
# 003
MPN: 420-02-05-01
Hinteres Kurbelwellenlager, 0.10
# 003
MPN: 420020502
Hinteres Kurbelwellenlager, 0.20
aus £3,12
aus £3,12
# 003
MPN: 420-02-05-03
Hinteres Kurbelwellenlager, 0.30
# 003
MPN: 420-02-05-04
Hinteres Kurbelwellenlager, 0.40
# 003
MPN: 420-02-05-05
Hinteres Kurbelwellenlager, 0.50
# 004
MPN: 400-02-14-00
Scheibe, OBEN, KLASSE A
# 004
MPN: 400-02-15-00
Scheibe, oben, Klasse B
# 004
MPN: 400-02-16-00
Scheibe, oben, Klasse C
# 005
MPN: 400-02-18-00
Scheibe, UNTEN, KLASSE A
# 005
MPN: 400-02-19-00
Scheibe, unten, Klasse B
# 005
MPN: 400-02-20-00
Scheibe, unten, Klasse C
# 006
MPN: 420-02-49-01
ZAHNRAD DER KURBELWELLE
aus £660,78
aus £660,78
# 007
MPN: 420-02-23-00
Sicherungsring, Kolbenbolzen (gültig für 4900-cm³-Motor)
# 007
MPN: 420-02-70-00
Sicherungsring, Kolbenbolzen (gültig für 4200-cm³-Motor)
# 008
MPN: 316-02-33-00
Pleuelbaugruppe Hinweis: Für Einzelpleuel fordern Sie die Angebotsnummer an, die auf dem zu ersetzenden Teil angegeben ist
# 009
MPN: 420020900
PLEUELLAGER, STANDARD
aus £2,52
aus £2,52
# 009
MPN: 420020901
Pleuellager, 0.10
aus £2,52
aus £2,52
# 009
MPN: 420-02-09-02
Pleuellager, 0.20
# 009
MPN: 420-02-09-03
Pleuellager, 0.30
# 009
MPN: 420-02-09-04
Pleuellager, 0.40
# 010
MPN: 420-02-34-00
Pleuelbuchse
# 011
MPN: 420-02-35-00
Pleuelbolzen
# 012
MPN: 400-02-36-00
MUTTER FÜR PLEUELSCHRAUBE
# 013
MPN: 425022140
Kolben für Zylinder mit Ø 93.9 (gültig für Motor mit 4900 cm³)
aus £32,58
aus £32,58
# 013
MPN: 425-02-21-41
Kolben für Zylinder mit Ø 94 (gültig für Motor mit 4900 cm³)
# 013
MPN: 425-02-21-42
Kolben für Zylinder mit Ø 94.1 (gültig für Motor mit 4900 cm³)
# 013
MPN: 425-02-21-43
Kolben für Zylinder mit Ø 94.2 (gültig für Motor mit 4900 cm³)
# 013
MPN: 425-02-21-44
Kolben für Zylinder mit Ø 94.3 (gültig für Motor mit 4900 cm³)
# 013
MPN: 432-02,21-03
Kolben für Zylinder mit Ø 88.3 (gültig für Motor mit 4200 cm³)
# 013
MPN: 432-02-21-00
Kolben für Zylinder mit Ø 88 (gültig für Motor mit 4200 cm³)
# 013
MPN: 432-02-21-01
Kolben für Zylinder mit Ø 88.1 (gültig für Motor mit 4200 cm³)
# 013
MPN: 432-02-21-02
Kolben für Zylinder mit Ø 88.2 (gültig für Motor mit 4200 cm³)
# 013
MPN: 432-02-21-04
Kolben für Zylinder mit Ø 88.4 (gültig für Motor mit 4200 cm³)
# 014
MPN: 420-02-22-00
KOLBENBOLZEN
# 015
MPN: 4250222400
KOLBENRINGE SATZ 93.9 MM
Oberer Ring 1,5 mm - Mittelring 2.0 mm - Abstreifring 4.0 mm
# 015
MPN: 425022400
KOLBENRING MIT STUFEN, OBEN 93.9 (GÜLTIG FÜR 4900 CC-MOTOR)
aus £5,55
aus £5,55
# 015
MPN: 425022401
Kolbenring mit Stufe, oberer Ø 94 (gültig für 4900 ccm-Motor)
aus £5,04
aus £5,04
# 015
MPN: 425-02-24-02
Kolbenring mit Stufe, oberer Ø 94.1 (gültig für 4900 ccm-Motor)
# 015
MPN: 425-02-24-03
Kolbenring mit Stufe, oberer Ø 94.2 (gültig für 4900 ccm-Motor)
# 015
MPN: 425-02-24-04
Kolbenring mit Stufe, oberer Ø 94.3 (gültig für 4900 ccm-Motor)
# 015
MPN: 432-02-24-00
Kolbenring mit Stufen-Ø 88 (gültig für 4200 ccm-Motor)
# 015
MPN: 432-02-24-01
Kolbenring mit Stufen-Ø 88.1 (gültig für 4200 ccm-Motor)
# 015
MPN: 432-02-24-02
Kolbenring mit Stufen-Ø 88.2 (gültig für 4200 ccm-Motor)
# 015
MPN: 432-02-24-03
Kolbenring mit Stufen-Ø 88.3 gültig für 4200 ccm-Motor)
# 015
MPN: 432-02-24-04
Kolbenring mit Stufen-Ø 88.4 (gültig für 4200 ccm-Motor)
# 016
MPN: 425022500
Kolbenring, unten, kegelförmig Ø 93.9 (gültig für 4900 ccm-Motor)
aus £6,06
aus £6,06
# 016
MPN: 425022501
Kolbenring, unten, kegelförmig Ø 94 (gültig für 4900 ccm-Motor)
aus £5,04
aus £5,04
# 016
MPN: 425-02-25-02
Kolbenring, unten, kegelförmig Ø 94.1 (gültig für 4900 ccm-Motor)
# 016
MPN: 425-02-25-03
Kolbenring, unten, kegelförmig Ø 94.2 (gültig für 4900 ccm-Motor)
# 016
MPN: 425-02-25-04
Kolbenring, unten, kegelförmig Ø 94.3 (gültig für 4900 ccm-Motor)
# 016
MPN: 432-02-24-00
Kolbenring mit Stufen-Ø 88 (gültig für 4200 ccm-Motor)
# 016
MPN: 432-02-24-01
Kolbenring mit Stufen-Ø 88.1 (gültig für 4200 ccm-Motor)
# 016
MPN: 432-02-24-02
Kolbenring mit Stufen-Ø 88.2 (gültig für 4200 ccm-Motor)
# 016
MPN: 432-02-24-03
Kolbenring mit Stufen-Ø 88.3 (gültig für 4200 ccm-Motor)
# 016
MPN: 432-02-24-04
Kolbenring mit Stufen-Ø 88.4 (gültig für 4200 ccm-Motor)
# 017
MPN: 425025200
Ölabstreifer Ø 93.9 (gültig für 4900 cc-Motor)
aus £6,98
aus £6,98
# 017
MPN: 425025201
Ölabstreifer Ø 94 (gültig für 4900 cc-Motor)
aus £8,91
aus £8,91
# 017
MPN: 425-02-52-02
Ölabstreifer Ø 94.1 (gültig für 4900 cc-Motor)
# 017
MPN: 425-02-52-03
Ölabstreifer Ø 94.2 (gültig für 4900 cc-Motor)
# 017
MPN: 425-02-52-04
Ölabstreifer Ø 94.3 (gültig für 4900 cc-Motor)
# 017
MPN: 432-02-52-00
Ölabstreifer Ø 88 (gültig für 4200 cc-Motor)
# 017
MPN: 432-02-52-01
Ölabstreifer Ø 88.1 (gültig für 4200 cc-Motor)
# 017
MPN: 432-02-52-02
Ölabstreifer Ø 88.2 (gültig für 4200 cc-Motor)
# 017
MPN: 432-02-52-03
Ölabstreifer Ø 88.3 (gültig für 4200 cc-Motor)
# 017
MPN: 432-02-52-04
Ölabstreifer Ø 88.4 (gültig für 4200 cc-Motor)
# 018
MPN: 421-02-39-00
Abschleppstange vorne
# 019
MPN: 421-02-38-00
Vordere Riemenscheibennabe
# 020
MPN: 420-02-48-02
Verteilergetriebe
# 021
MPN: CSC46424
HINTERES KURBELWELLENLAGER 0 17X47X14X15
# 022
MPN: ART/46284
KURBELWELLEN-SICHERUNGSRING Ø 47
# 023
MPN: BNT 65982
Befestigungsschraube des Schwungrads
# 024
MPN: GRN44931
DÜBEL, SCHWUNGRAD-KURBELWELLE Ø 10X15
# 025
MPN: ART/49644
DÜBELSICHERUNGSRING Ø 8.5
# 026
MPN: RUL55977
PASSFACH, ÖLPUMPENWELLE ZAHNRAD Ø 5.5
# 027
MPN: CSC 67259
LAGER AN VORDERER ABDECKUNG, RÜCKSEITE Ø 35X52X20
# 028
MPN: CSC 45828
Lager-Ø 40X68
# 029
MPN: ART 60328
Sicherungsring Ø 68
# 030
MPN: GOM 55510
Gummi für vordere Riemenscheibe
# 031
MPN: ART 49584
NABENLAGER, SICHERUNGSRING
# 032
MPN: TN 74971
Kurbelwellen-Ölstopfen Hinweis: Ab Motor-Nr. 8029 -2/10/79 - Fahrzeug-Nr. 3.300.214
