004 - Zeitliche Koordinierung

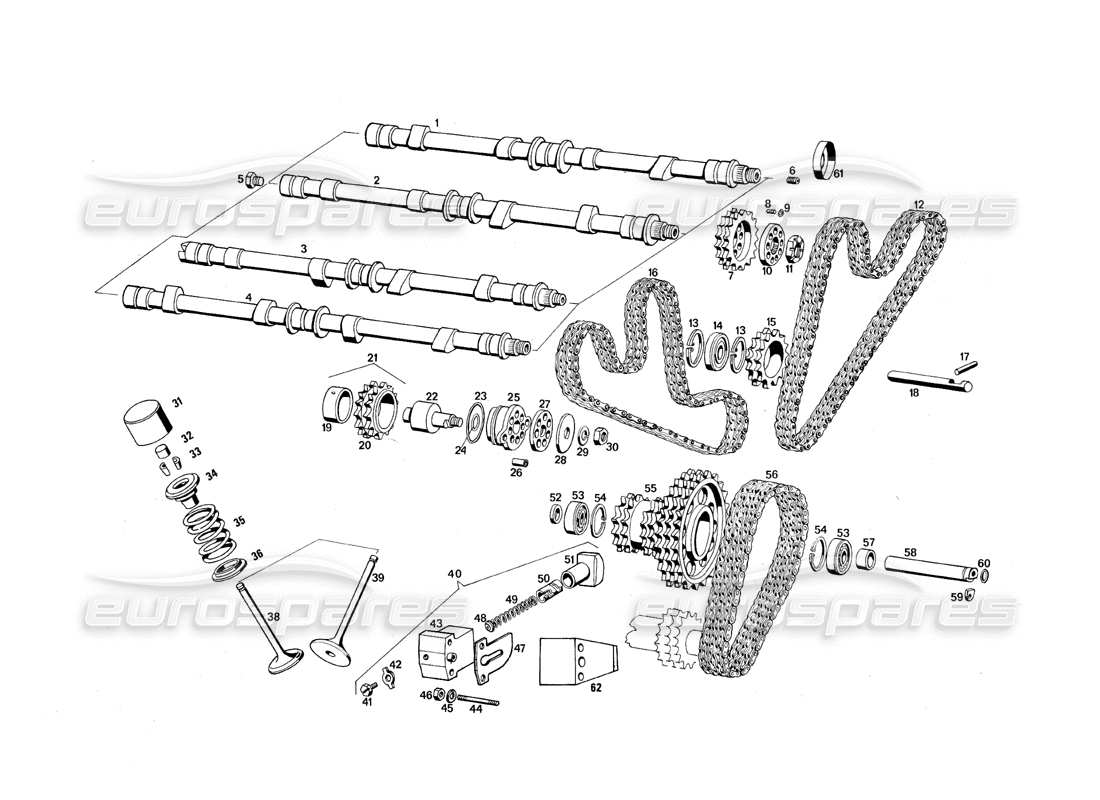

Maserati QTP.V8 4.9 (S3) 1979 Timing Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 424-03-03-00
Nockenwelle, linker Zylinderkopf, Auslassseite
aus £2.322,82
aus £2.322,82
# 002
MPN: 424-03-01-00
NOCKENWELLE, LINKER ZYLINDERKOPF, EINLASSSEITE
# 003
MPN: 420-03-00-20
Nockenwelle, rechter Zylinderkopf, Einlassseite
aus £1.677,54
aus £1.677,54
# 004
MPN: 424-03-02-00
Nockenwelle, rechter Zylinderkopf, Auslassseite
aus £2.322,82
aus £2.322,82
# 005
MPN: TN51754
NOCKENWELLENSTOPFEN Ø 16X1.5X19
# 006
MPN: TN 47332
Stopfen Linksgewinde Ø 16X1.5X21
# 007
MPN: 420-03-08-00
NOCKENWELLENRAD
# 008
MPN: GRN 31105
FLANSCHDÜBEL
# 009
MPN: ART 49642
DÜBELSICHERUNGSRING Ø 5
# 010
MPN: 420-03-12-00
Flanschkupplung für Nockenwellenrad
# 011
MPN: DCN 55165
ÜBERBRÜCKUNGSMUTTER Ø 22X1X8
# 012
MPN: 420-03-30-00
DOPPELKETTE, LINKS
Ersetzung
Ersetzung
# 013
MPN: ART. 43191
Sicherungsring Lager Kettenrad Ø 40
# 014
MPN: CSC 45315
LAGERKETTENRAD Ø 17X40
# 015
MPN: 420-03-44-00
KETTENRAD
# 016
MPN: 420-03-31-00
Doppelkette, rechts
aus £578,85
aus £578,85
# 017
MPN: SN 32478
Stift, Wellenkettenrad (gültig für 4200-cm³-Motor)
# 017
MPN: SN 67536
Stift, Wellenkettenrad (gültig für 4900-cm³-Motor)
# 018
MPN: 420-03-45-00
Wellenkettenrad
# 019
MPN: 420-03-36-00
Ritzelbuchse
# 020
MPN: 420-03-35-00
Ritzel für Kettenspanner (gültig für 4200-cm³-Motor) Hinweis: Fordern Sie bei Einzelpleuel die Angebotsnummer an, die auf dem zu ersetzenden Teil angegeben ist
# 020
MPN: 425-03-35-00
RITZEL FÜR KETTENSTRECKER (GÜLTIG FÜR 4900 CC-MOTOR)
# 021
MPN: 316-03-35-00
Ritzel für Kettenspanner komplett (gültig für 4200 ccm Motor)
# 021
MPN: 420-03-35-20
Ritzel für Kettenspanner komplett (gültig für 4900 ccm Motor)
# 022
MPN: 420-03-37-00
PIN FÜR KETTENSTRECKER
# 023
MPN: Gom 49497
Gummiring an Kette, Tragenträger Ø 39X45X3
aus £8,82
aus £8,82
# 024
MPN: GOM/45791
GUMMIRING FÜR KETTENSPANNERBOLZEN Ø 18X24X3
# 025
MPN: 420-03-39-00
Halterung, Kettenspannstift
# 026
MPN: 420-03-42-00
Sicherungsstift, Kettenspannerhalterung
# 027
MPN: 420-03-43-00
Chian-Einstellring
# 028
MPN: RN 49287
Scheibe Ø 12X40X2
# 029
MPN: RSN 87238
Scheibe Ø 12.5X21.5X2
# 030
MPN: DNT 87235
Mutter Ø 12X1.25X7
# 031
MPN: 403-03-27-00
Ventilkragen oben
# 032
MPN: 400-03-26-00
VENTILEINSTELLSTIFT
# 033
MPN: 400-03-25-00
Ventilfederhalter
# 034
MPN: 403-03-21-00
VENTILFEDERHALTERUNG
# 035
MPN: 403-03-78-00
Ventilfeder, Einlass und Auslass
# 036
MPN: 420-03-22-00
VENTILKRAGEN UNTEN
# 038
MPN: 420032001
AUSPUFFVENTIL
aus £24,22
aus £24,22
# 039
MPN: 420031901
EINLASSVENTIL
aus £60,06
aus £60,06
# 040
MPN: 420-03-32-00
Automatische Trage
aus £1.020,27
aus £1.020,27
# 041
MPN: 107 MD 58376
STECKER FÜR AUTOMATISCHE STRETCHER
# 042
MPN: RDL 58377
Scheibe für aut. Bahre
# 043
MPN: 107 MD 58378
Padhalter
# 044
MPN: PN 64825
BOLZEN ZUR BEFESTIGUNG DES KETTENSPANNERS AN DER ABDECKUNG Ø 8X1.25X90
# 045
MPN: RDI55990
Scheibe UNTERLEGSCHEIBE Ø 8
# 046
MPN: DNT56945
Mutter Ø 8X1.25
# 047
MPN: 107 MD 58379
PAD-FÜHRUNGSPLATTE
# 048
MPN: 107 MD 58380
FEDERHALTER
# 049
MPN: 107 MD 58381
Spannfeder
aus £6,16
aus £6,16
# 050
MPN: 107 MD 58382
PAD-EINSTELLKOLBEN
# 051
MPN: 107 MD 58383
KETTENSTRECKER-POLSTER
# 052
MPN: 420-03-17-00
HINTERER ABSTANDSHALTER, MITTLERES STEUERRAD
# 053
MPN: CSC43806
LAGER FÜR MITTELZAHNRAD Ø 20X42X12
aus £59,04
aus £59,04
# 054
MPN: ART/47948
HALTERING
aus £47,58
aus £47,58
# 055
MPN: 420-03-11-00
Timing-Getriebe
# 056
MPN: 420-03-29-00
STEUERKETTE
aus £578,85
aus £578,85
# 057
MPN: 420-03-16-00
VORDERER ABSTANDSHALTER, MITTLERES STEUERRAD
# 058
MPN: 420-03-15-00
Welle für Steuerrad
# 059
MPN: 420-03-18-00
Wellensicherungsplatte
# 060
MPN: Gom 57307
Gummiring Ø 14.2X2.2
# 061
MPN: 420-01-69-00
Entlüftungsölbehälter
# 062
MPN: 420-03-33-00
Distanzstück für automatischen Kettenspanner
