006 - Riemen und Riemenscheiben

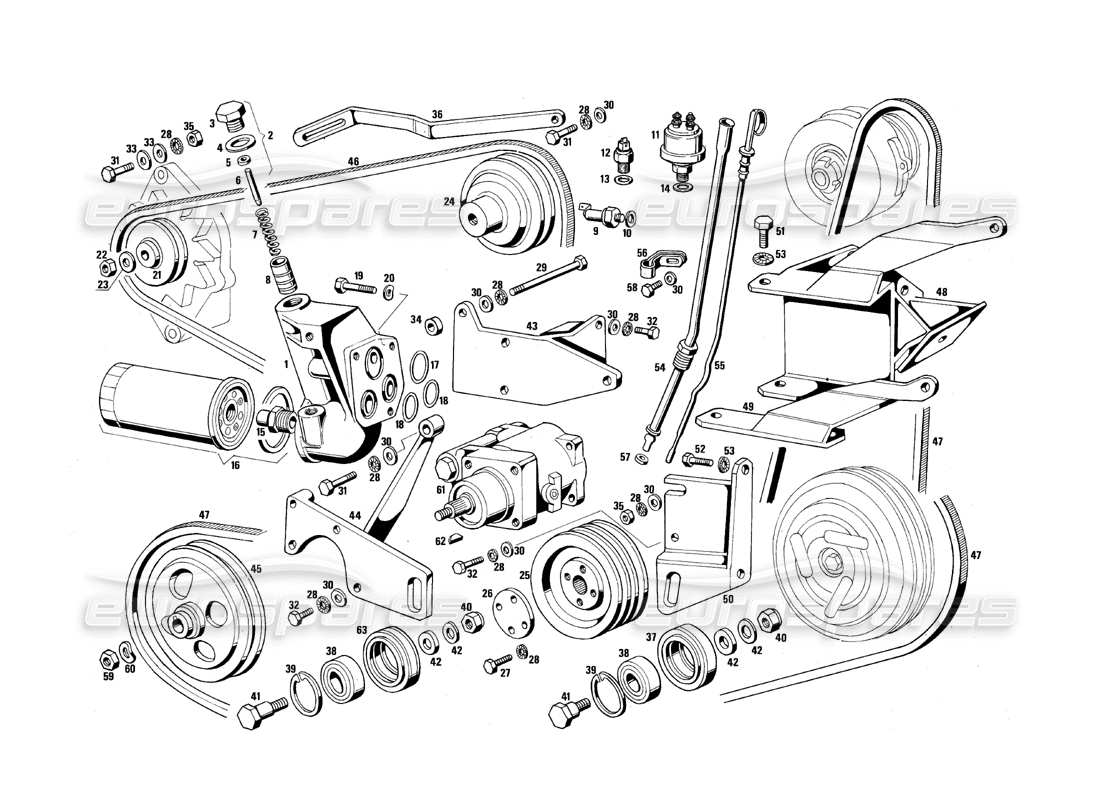

Maserati QTP.V8 4.9 (S3) 1979 Belts and Pulley Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
433-04-12-00
ÖLFILTERUNTERSTÜTZUNG
#
002
MPN:
424-01-52-00
Stecker komplett für Öldruckventil
#
003
MPN:
424-01-54-00
Stecker für Öldruckventil
#
004
MPN:
GN46637
Stopfendichtung Ø 22.5X30X1
aus
£2,16
aus
£2,16
#
005
MPN:
RN 51581
Scheibe -Einstellventil Ø 8X14X2
#
006
MPN:
424-01-53-00
Federstift für Öldruckventil
#
007
MPN:
400-01-49-00
Feder für Öldruckventil
#
008
MPN:
421-04-85-00
ÖLDRUCKVENTIL
#
009
MPN:
403-04-34-00
Öldruckgebereinheit, Getriebe (aus dem Auto)
#
010
MPN:
400-04-58-00
Dichtung für Ölpresse. Gebereinheit, Getriebe (vom Auto)
#
011
MPN:
433043300
ÖLDRUCKMAGNET, ZAHNRAD UND AUTOMATIKGETRIEBE
aus
£56,52
aus
£56,52
#
012
MPN:
420042800
TEMPERATURFÜHLER UND ÖLANZEIGE AM ZYL. BLOCK, ZAHNRADGETRIEBE
aus
£26,92
aus
£26,92
#
012
MPN:
433-04-7-00
TEMPERATURFÜHLER UND ÖLANZEIGE AM FILTERKÖRPER, AUT. ÜBERTRAGUNG
#
013
MPN:
433-04-31-00
Dichtung
#
014
MPN:
403-04-31-00
MAGNETDICHTUNG
#
015
MPN:
400-01 -78-00
Ölfilteranschluss
#
016
MPN:
429041100

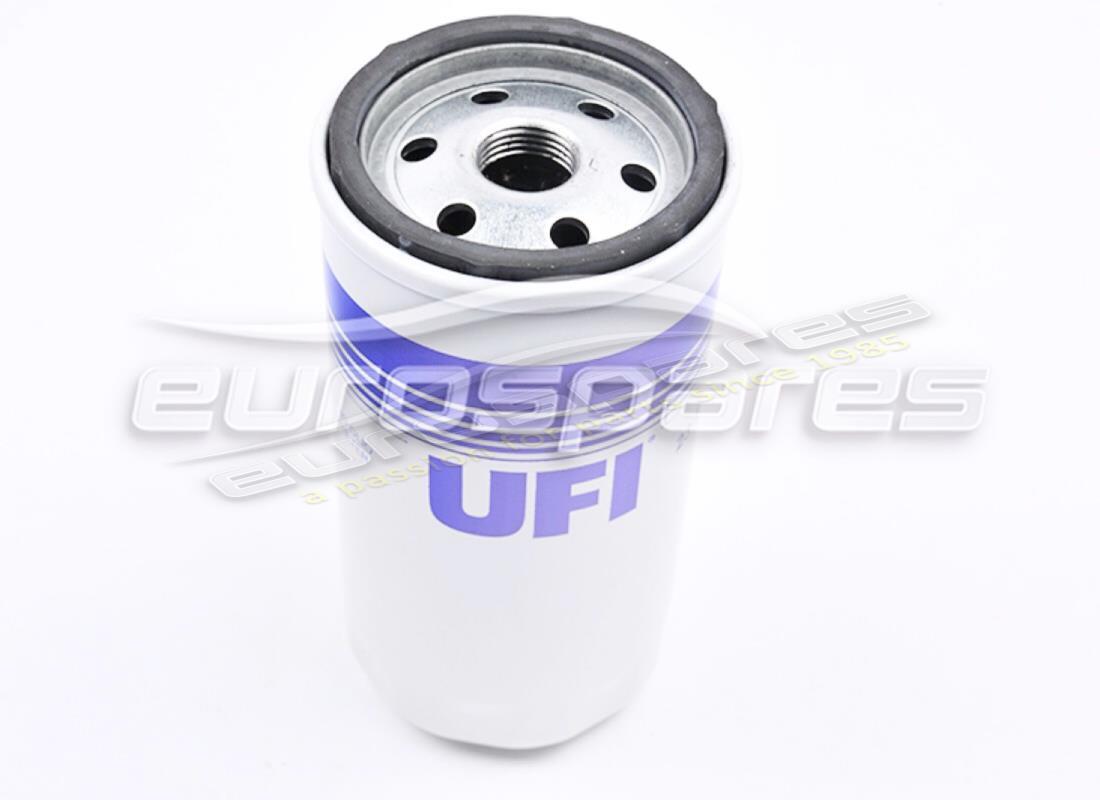

Ölfilter
Auch geeignet für V8 Kyalami (1978)
aus
£24,05
aus
£24,05
#
017
MPN:
GOM 54022
Gummiring für Ölfiltergehäuse
#
018
MPN:
GOM42693
Gummiring für Ölfiltergehäuse
aus
£6,04
aus
£6,04
#
019
MPN:
BNT 47475
Übersetzen......
#
020
MPN:
RAT/45680
Scheibe Ø 8
#
021
MPN:
433-08-14-20
LICHTMASCHINENRIEMENSCHEIBE
#
022
MPN:
DN 32721
Riemenscheiben-Sicherungsmutter Ø 14X1.5X5
#
023
MPN:
RSN39294
Scheibe Ø 14
#
024
MPN:
420-04-77-20
WASSERPUMPEN-RIEMENSCHEIBE
#
025
MPN:
420-02-37-01
KURBELWELLENRIEMENSCHEIBE
#
026
MPN:
420-02-40-00
KURBELWELLEN-RIEMENSCHEIBENSTECKER
#
027
MPN:
BNT 87231
Riemenscheiben-Feststellbolzen Ø 8X1.25X22
#
028
MPN:
RDI55990
Scheibe Ø 8
#
029
MPN:
BNT 57034
Übersetzen......
#
030
MPN:
RNT 74163
Scheibe Ø 8
#
031
MPN:
BNT 84642
Schraube zur Befestigung des Generators an der Stößelstange Ø 8X1.25X35
Dieses Teil ersetzt die Teilenummer 84642
#
032
MPN:
BNT. 47015
BOLZENBEFESTIGUNG DER SERVOLENKUNG UND UNTERSTÜTZUNGEN
#
033
MPN:
RN 88722
Scheibe zur Befestigung der Lichtmaschine an der Stößelstange
#
034
MPN:
433-08-15-00
Abstandshalter für Lichtmaschine
#
035
MPN:
DNT 76120
Übersetzen......
#
036
MPN:
433-08-19-20
Stößelstange der Lichtmaschine
#
037
MPN:
421-02-42-01
Riemenspanner Ø 70
#
038
MPN:
CSC49764
Übersetzen......
#
039
MPN:
ART/46284
Übersetzen......
#
040
MPN:
DST 54896
Mutter zur Befestigung der Riemenspannrolle Ø 14X1.5
#
041
MPN:
420-02-46-00
Schrauben Sie die Spannrolle des Riemenspanners fest
#
042
MPN:
420-02-47-00
Distanzstück zur Lagerung und Unterstützung
#
043
MPN:
433-48-32-00
Unterstützung für Pumpe und Servolenkung
aus
£99,75
aus
£99,75
#
044
MPN:
433-48-37-00
UNTERSTÜTZUNG
aus
£84,00
aus
£84,00
#
045
MPN:
420-48-03-00
SERVOLENKPUMPENRIEMENSCHEIBE
aus
£63,00
aus
£63,00
#
046
MPN:
CTR 93780

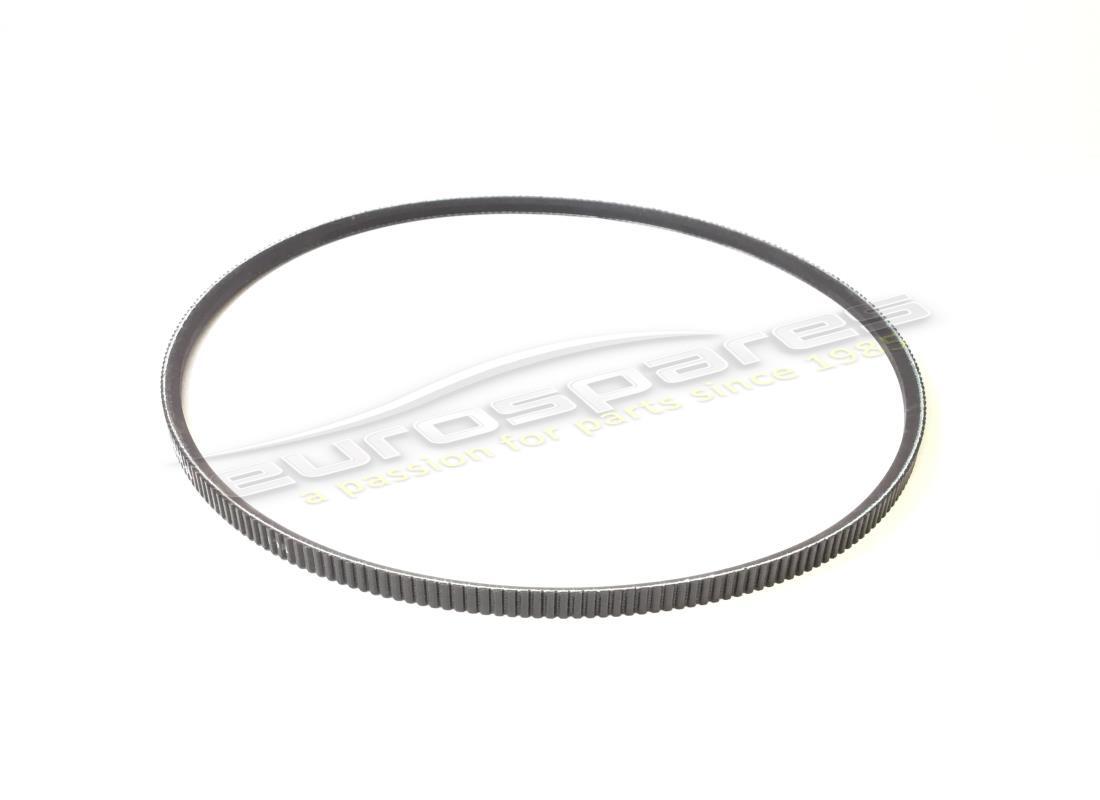

WASSERPUMPE UND LICHTMASCHINENRIEMEN
aus
£57,75
aus
£57,75
#
047
MPN:
CTR 71465
RIEMEN FÜR KOMPRESSOR, SERVOLENKUNG, LUFTPUMPE
#
048
MPN:
420-37-26-00
Unterstützung für Kompressor und Motor
aus
£115,50
aus
£115,50
#
049
MPN:
420-32-34-00
UNTERSTÜTZUNG DER LUFTPUMPE
#
050
MPN:
420-37-27-00
Halterung für Kompressor und Riemenspannrolle
aus
£105,00
aus
£105,00
#
051
MPN:
BNT 60984
Bolzen Ø 3/8 für Kompressorhalterung
#
052
MPN:
BNT 49673
Bolzen Ø 3/8 für Kompressorhalterung
#
053
MPN:
RDI 87239
Scheibe 0 10
#
054
MPN:
400-04-38-00
Peilstabrohr
#
055
MPN:
403-04-40-00
ÖLMESSSTAB
#
056
MPN:
420-04-45-00
Klemme für Peilstabrohr
#
057
MPN:
400-04-44-00
Gummi für Ölmessstab
#
058
MPN:
BNT 67443
Bolzenbefestigung Ölmessstabrohr Ø 8X1.25
#
059
MPN:
DNT 43772
Mutter zur Befestigung der Servolenkungspumpe
#
060
MPN:
RAT 53217
Scheibe
#
061
MPN:
329480100
SERVOLENKPUMPE
aus
£265,50
aus
£265,50
#
062
MPN:
LN 41745
SCHLÜSSELRIEMENSCHEIBE
#
063
MPN:
421-02-42-00
Riemenspannrolle Ø 84
