008 - ELEKTRISCHE AUSRÜSTUNG

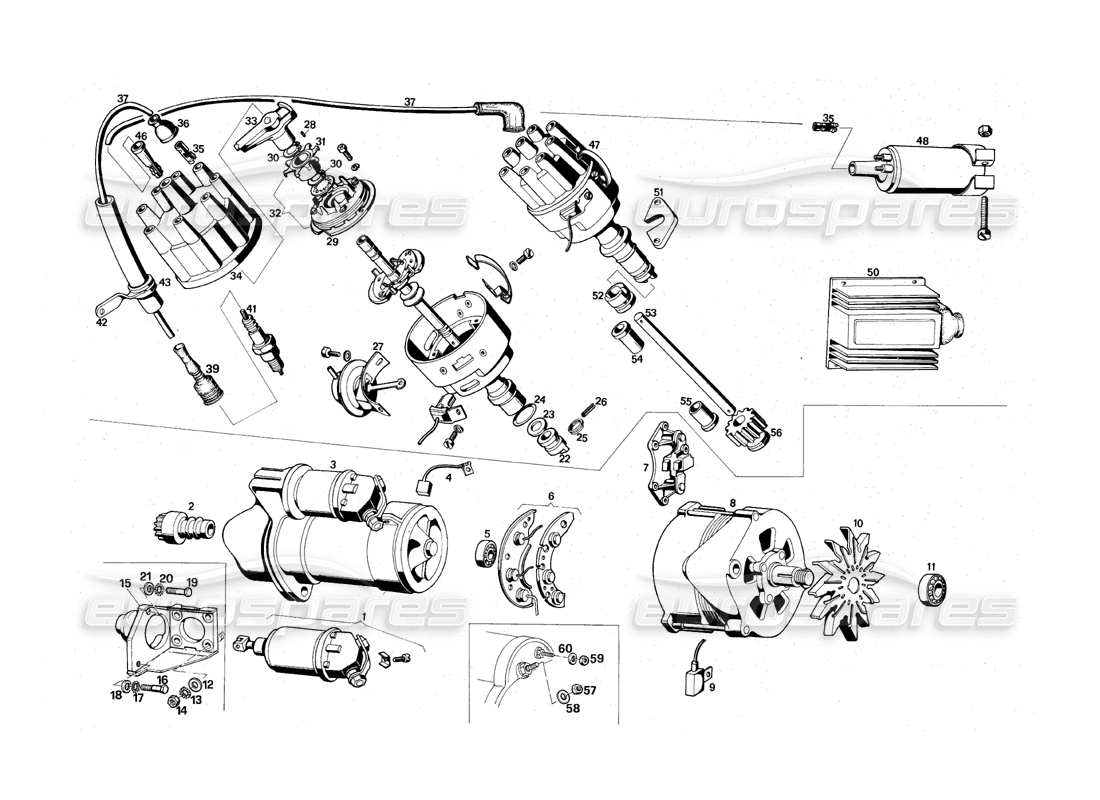

Maserati QTP.V8 4.9 (S3) 1979 Electrical Equipment Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 433-08-80-00
STARTERMOTOR-MAGNET
# 001
MPN: 433-08-80-20
Anlassermagnet (gültig für Automatikgetriebe)
# 002
MPN: 433-08-81-00
Anlasserritzel
# 002
MPN: 433-08-81-20
Anlasserritzel (gültig für Automatikgetriebe)
# 003
MPN: 420-08-24-20

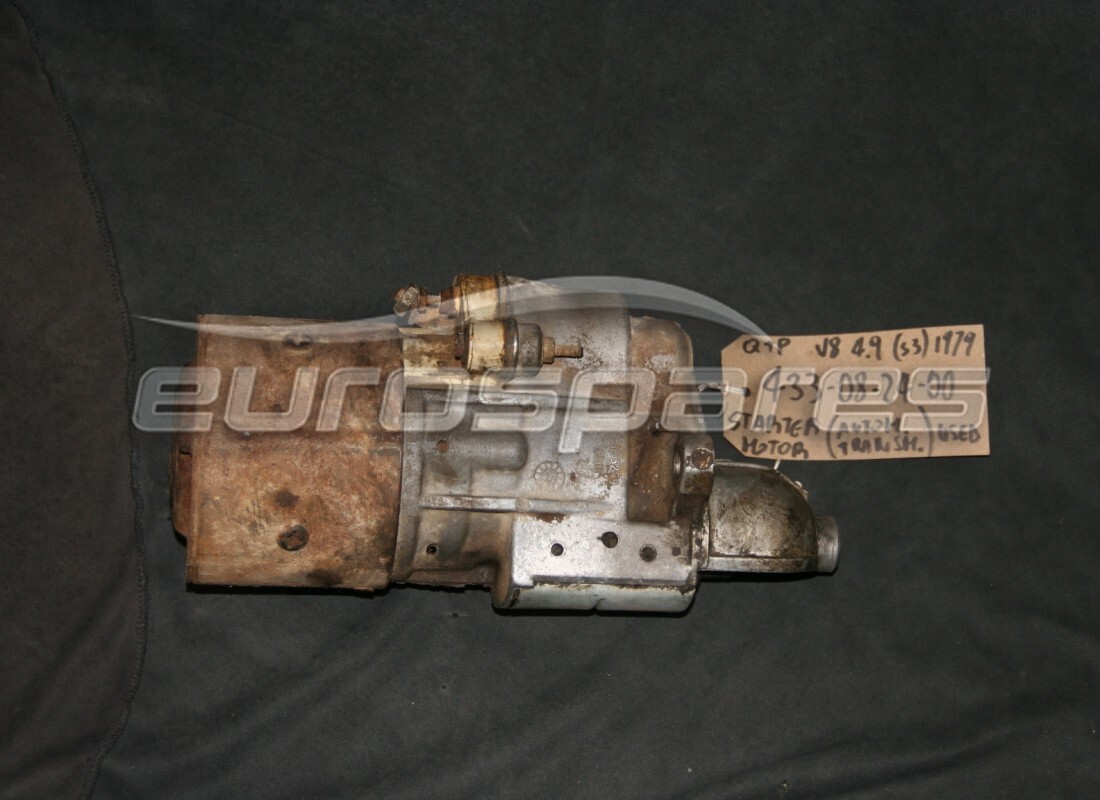

Anlasser
# 003
MPN: 433082400
ANLASSER (GÜLTIG FÜR AUTOMATIKGETRIEBE)
aus £386,95
aus £386,95
# 004
MPN: 433-08-82-00
VERTEILERROTOR
# 004
MPN: 433-08-82-20
Verteilerrotor (gültig für Automatikgetriebe)
# 005
MPN: 433-08-83-00
Hinteres Lager der Lichtmaschine
# 006
MPN: 433-08-84-00
DIODENPLATTE
# 007
MPN: 433-08-85-00
Bürstenplatte
# 008
MPN: 433-08-11-00

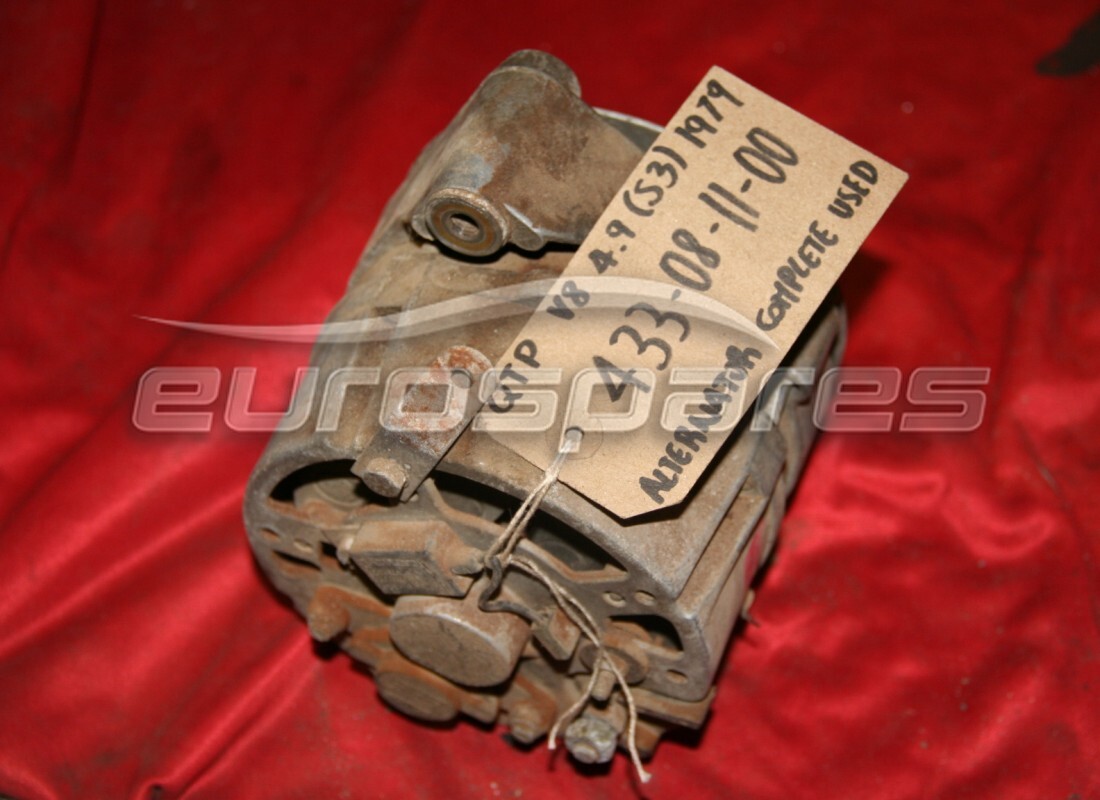

Lichtmaschine komplett
aus £414,75
aus £414,75
# 009
MPN: 307-90-70-00
Anti-Lärm-Kondensator
# 010
MPN: 433-08-17-00
LICHTMASCHINEN-LÜFTER
# 011
MPN: 433-08-86-00
Vorderes Lager der Lichtmaschine
# 012
MPN: RNT 74163
Scheibe (GÜLTIG FÜR AUTOMATIKGETRIEBE)
# 013
MPN: RDI55990
Scheibe (GÜLTIG FÜR AUTOMATIKGETRIEBE)
# 014
MPN: DNT 76120
Stützbefestigungsmutter (gültig für Automatikgetriebe)
# 015
MPN: 433-0832-00
Halterung für Anlasser (gültig für Automatikgetriebe LH D.)
# 015
MPN: 433-08-72-60
Halterung für Anlasser (gültig für Automatikgetriebe RH D.)
# 016
MPN: 433-08-73-00
Schraube zur Befestigung der Anlasserhalterung (gültig für Automatikgetriebe)
# 017
MPN: RDI 54347
Scheibe (GÜLTIG FÜR AUTOMATIKGETRIEBE)
# 018
MPN: RNT47101
Scheibe (GÜLTIG FÜR AUTOMATIKGETRIEBE)
Dieses Teil ersetzt die Teilenummer 47101
# 019
MPN: 433-08-70-00
Bolzen zur Befestigung des Anlassers an der Halterung (gültig für Automatikgetriebe)
# 020
MPN: RDI 55639
Scheibe (GÜLTIG FÜR AUTOMATIKGETRIEBE)
# 021
MPN: RNT/47084
Scheibe (GÜLTIG FÜR AUTOMATIKGETRIEBE)
# 022
MPN: 420-08-01-00
Verteiler-Außengelenk
# 023
MPN: 420-08-03-00
Distanzstück zwischen Verteilergelenk und Welle
# 024
MPN: Gom. 51396
GUMMI AUF VERTEILERSOCKEL Ø 21X27X3
# 025
MPN: ART 56514
Sicherungsring für elastischen Stift Ø 21X22.6
# 026
MPN: SN 59613
ELASTISCHER STIFT FÜR GELENK- UND VERTEILERGETRIEBE
# 027
MPN: 115/10 ME 83922
VAKUUMKONTROLLE
# 028
MPN: 115/10 ME 83917
IMPULSOR-PIN
# 029
MPN: 115/10 ME 83919
INDUKTOR MIT MAGNETRING
# 030
MPN: 115/10 ME 83923
SICHERUNGSRING
# 031
MPN: 115/10 ME 83920
ANKER
# 032
MPN: 115/10 ME 83918
Impulsgeber
# 034
MPN: 001620613
VERTEILERKAPPE
aus £325,05
aus £325,05
# 035
MPN: CCN 67837
ANSCHLUSS FÜR ZÜNDKERZE UND SPULENKABEL
# 036
MPN: CPN32926
KABELSCHUTZKAPPE
# 037
MPN: MHT003
HT-KABEL-SET
aus £252,00
aus £252,00
# 039
MPN: CPN 94540
ZÜNDKERZENKAPPE
# 041
MPN: CND 66232
ZÜNDKERZE FÜR ELEKTRONISCHE ZÜNDUNG, BOSCH W230 T30
Ersetzung
Ersetzung
# 042
MPN: 107 BL 64546
Halterung für Zündkerzenkabel
# 043
MPN: PFN 55212
Stützgummiring
# 046
MPN: 107 ME 65905
Anschluss für Verteilerkappe
# 047
MPN: 420-08-00-01
Verteilerbaugruppe mit Magnetkernen, BOSCH (gültig für 4900 ccm-Motor)
# 047
MPN: 420-08-00-20
Verteilerbaugruppe mit Magnetkernen, BOSCH (gültig für 4200 ccm-Motor)
# 048
MPN: 417-08-29-00
Elektronische Zündspule
# 050
MPN: 417083000

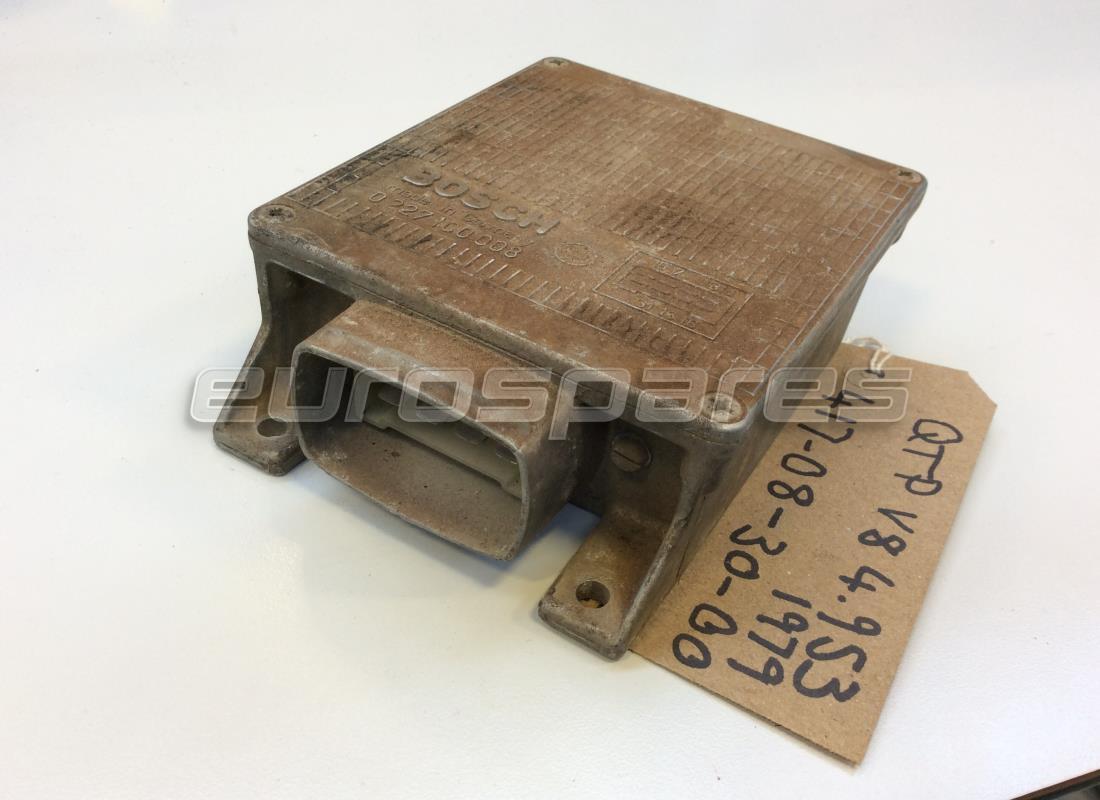

ELEKTRONIKBOX
aus £700,40
aus £700,40
# 051
MPN: 420-08-08-00
Verteilerbefestigungshalterung
# 052
MPN: 420-08-02-00
Verteiler-Innengelenk
# 053
MPN: 420-08-04-00
Verteilerwelle
# 054
MPN: 420-08-05-00
Obere Wellenbuchse
# 055
MPN: 420-08-06-00
Untere Wellenbuchse
# 056
MPN: 420-08-07-00
Verteilerwellengetriebe
