018 - Rahmen

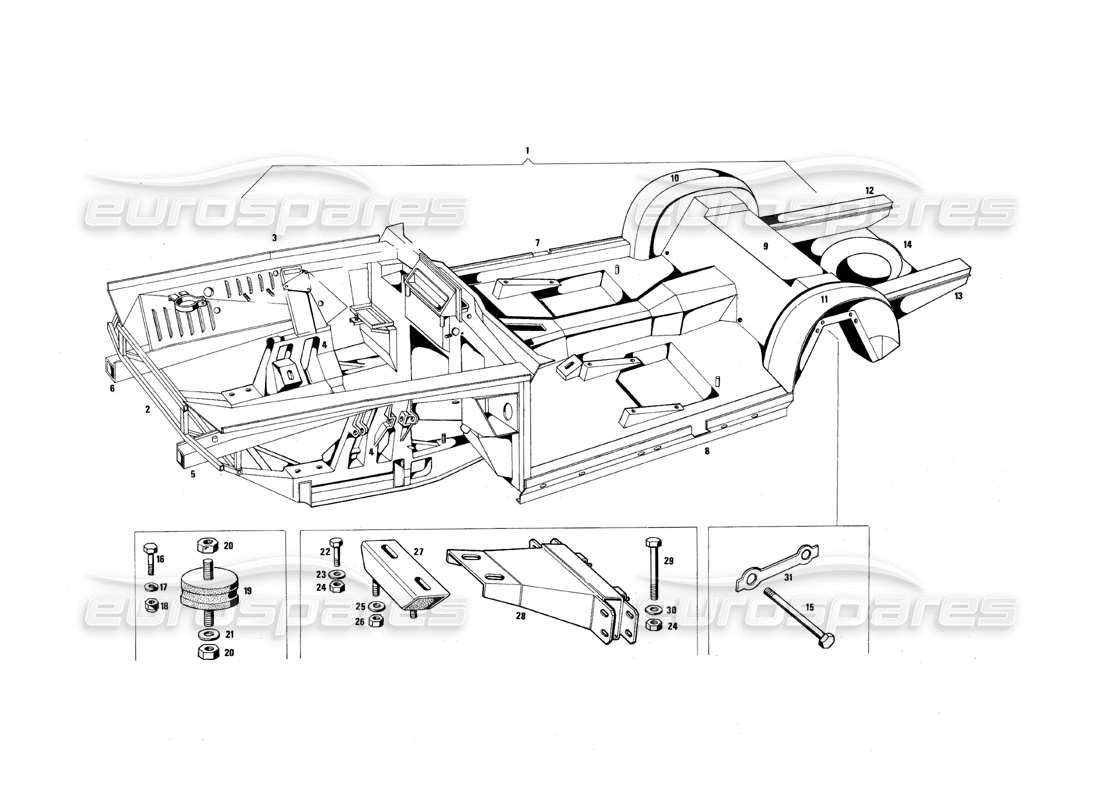

Maserati QTP.V8 4.9 (S3) 1979 Frame Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 330-20-00-00
Karosseriestruktur kpl
# 002
MPN: 330-21-57-00
Vordere Baugruppe
# 003
MPN: 330-20-01-00
Vordere Seitenverkleidung kpl
# 004
MPN: 330-21-00-00
Vorderer Querträger, Mitte
# 005
MPN: 330-20-21-00
VORDERER QUERTRÄGER, LINKS, STOßSTANGEN, STÜTZE
# 006
MPN: 330-20-22-00
Vorderer Querträger, rechts, Stoßstangenhalterung
# 007
MPN: 330-25-63-00
RECHTER SEITENTEIL
# 008
MPN: 330-25-91-00
Linkes Seitenteil
# 009
MPN: 330-27-00-00
HINTERE KAROSSERIE-BAUGRUPPE
# 010
MPN: 330-27-74-00
Hinterradverkleidung, rechts
# 011
MPN: 330-27-73-00
Hinterradverkleidung, links
# 012
MPN: 330-28-32-00
Hinterer Querträger, rechts
# 013
MPN: 330-28-33-00
Hinterer Querträger, links
# 014
MPN: 330-28-70-00
RÜCKWANDTEIL
# 015
MPN: BNT54001
BOLZEN
# 016
MPN: BNT. 47015
Bolzen Ø 8
# 017
MPN: RNT 87234
Scheibe Ø 8
Dieses Teil ersetzt die Teilenummer 87234
# 018
MPN: DST 53397
NUSS
Dieses Teil ersetzt die Teilenummer 53397
# 019
MPN: 329268700
GUMMI-PAD-MOTORHALTERUNG
aus £33,64
aus £33,64
# 020
MPN: DST 55222
Mutter Ø 12X1.75
# 021
MPN: RNT 88658
Scheibe Ø 12X24X3
# 022
MPN: BNT 65439
Bolzen Ø 12X1.25X45 für Automatikgetriebe
# 022
MPN: BNT 65440
Bolzen Ø 12X1.25X50 für Automatikgetriebe
# 022
MPN: BNT 73034
Bolzen-Ø 12X1.75X40
# 023
MPN: RNT 88568
Scheibe Ø 12 für Automatikgetriebe
# 023
MPN: RNT47085
Scheibe Ø 12
aus £3,52
aus £3,52
# 024
MPN: DST 51421
Sicherungsmutter Ø 10X1.5
# 024
MPN: DST 67242
SICHERUNGSMUTTER Ø 12X1.25X11 FÜR AUTOMATIKGETRIEBE
# 025
MPN: RN 32423
Scheibe Ø 11.5X24X3
# 026
MPN: DST 90386
Mutter Ø 7/16X14FIL
# 027
MPN: 329158300
GUMMI-PAD-GETRIEBE-STÜTZHALTERUNG
aus £82,37
aus £82,37
# 028
MPN: 330-14-14-00
ZAHNRADUNTERSTÜTZUNG (BIS 59TH AUTO)
# 028
MPN: 330-14-14-20
ZAHNRADUNTERSTÜTZUNG (VON 60TH AUTO)
# 029
MPN: BNT 76207
Bolzen Ø 10XL.25X70
# 030
MPN: RDI 87232
Scheibe Ø 10
# 031
MPN: 329-18-62-00
PLATTE
