020 - Hinterradaufhängung

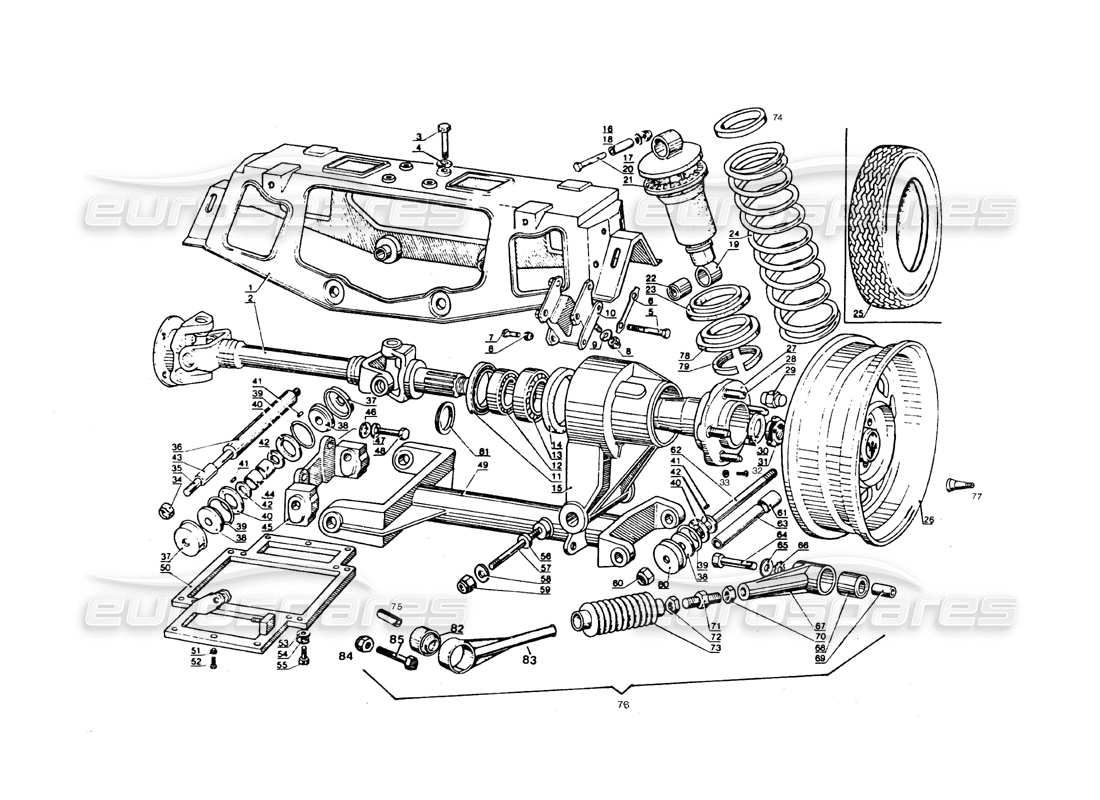

Maserati QTP.V8 4.9 (S3) 1979 Rear Suspension Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
-
Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
001
MPN:
329-17-55-00
HINTERER QUERTRÄGER
#
002
MPN:
329173100
UNIVERSAL-ACHSWELLE
aus
£336,87
aus
£336,87
#
003
MPN:
BNT 90438
Differential-Befestigungsschraube
#
004
MPN:
RSN57782
Scheibe
#
005
MPN:
BNT54001
HALTERUNGSBEFESTIGUNGSBOLZEN
#
006
MPN:
329-18-62-00
HALTER
#
007
MPN:
BNT. 47015
BOLZEN
#
008
MPN:
DST 53397
NUSS
Dieses Teil ersetzt die Teilenummer 53397
#
009
MPN:
RNT 55379
Scheibe
#
010
MPN:
329173900
QUERTRÄGERHALTERUNG, VORNE LINKS, HINTEN RECHTS
aus
£59,22
aus
£59,22
#
010
MPN:
329174000
QUERTRÄGERHALTERUNG, VORNE RECHTS, HINTEN LINKS
aus
£59,22
aus
£59,22
#
011
MPN:
ANT 93550
Innerer Sicherungsring
#
012
MPN:
CSC 91478
ÄUßERES LAGER
#
012
MPN:
CSC 91479
INNENLAGER
#
013
MPN:
CSC 93549
ÄUßERES LAGER
#
014
MPN:
ANT57793
ÄUSSERER HALTERING
aus
£74,68
aus
£74,68
#
015
MPN:
329-17-10-20
Rechter Nabenhalter mit 10'-Neigung (beginnend mit Fahrgestellnummer 0226)
#
015
MPN:
329-17-11-20
Linker Nabenhalter mit 10'-Neigung (ab Fahrgestellnummer 0226)
#
016
MPN:
DST 65851
Befestigungsmutter der Hinterradaufhängung
Dieses Teil ersetzt die Teilenummer DST 68049
#
017
MPN:
RNT 88658
Scheibe
#
018
MPN:
317-42-71-00
BUSCH
#
019
MPN:
329-42-65-00
Hinterer Stoßdämpfer
#
020
MPN:
BNT 65441
Befestigungsschraube für Stoßdämpfer
#
021
MPN:
329-42-68-00
HALTERING
#
022
MPN:
50621040
GUMMIBUCHSE
aus
£29,17
aus
£29,17
#
023
MPN:
329-42-69-00
FEDERHALTER
#
024
MPN:
330-42-78-00
FRÜHLING (EUROPA)
#
024
MPN:
330-42-78-40
Frühling (USA)
#
025
MPN:
PNM 92963
Vorder- und Hinterreifen (Pirelli 225/70 VR 15 CN12)
#
025
MPN:
PNM 93103
VORDER- UND HINTERREIFEN (MICHELIN 225/70 VR 15 XWX)
#
026
MPN:
329-44-01-20
Radscheibe (siehe Tabelle 17)
#
027
MPN:
329-17-03-00
NABENWELLE
#
028
MPN:
329-17-24-00
RADBOLZEN
#
029
MPN:
50322014
RADBOLZEN
aus
£6,97
aus
£6,97
#
030
MPN:
329-17-80-00
Sicherungsmutter Scheibe
#
031
MPN:
GH 93659
Befestigungsmutter Ø 30X1.5X14
#
032
MPN:
VNT 73707
INNENSECHSKANTSCHRAUBE Ø 5X0.8X12
#
033
MPN:
RDI 84152
Scheibe Ø 5
#
034
MPN:
DST 68392
PIN-MUTTER
#
035
MPN:
329-42-20-00
Link-Pin
#
036
MPN:
329-42-87-00
Verbindungsabstandshalter
#
037
MPN:
329-17-23-00
DECKEL
#
038
MPN:
329175400
Scheibe
aus
£17,29
aus
£17,29
#
039
MPN:
329179900
HALTERING
aus
£3,69
aus
£3,69
#
040
MPN:
329-42-59-00
Scheibe
#
041
MPN:
329-42-89-00
STIFT
aus
£4,28
aus
£4,28
Dieses Teil ersetzt die Teilenummer GRN 48095
#
042
MPN:
329-42-90-00
Scheibe SP. 10/10
#
042
MPN:
329-42-90-01
Scheibe SP. 12/10
#
042
MPN:
329-42-90-02
Scheibe SP. 15/10
#
043
MPN:
329-42-14-00
Verbindungsbusch
#
044
MPN:
329429300
BUSCH
aus
£3,69
aus
£3,69
#
045
MPN:
329-17-01-00
LINKER UNTERARMHALTER
#
045
MPN:
329-17-02-00
Rechte Unterarmhalterung
#
046
MPN:
RNT/47084
Scheibe
#
047
MPN:
RSN 33667
Scheibe
#
048
MPN:
BNT 90439
BOLZEN
#
049
MPN:
329420300
UNTERER AUFHÄNGUNGSARM
aus
£738,63
aus
£738,63
#
050
MPN:
329-18-48-20
QUERTRÄGERPLATTE
#
051
MPN:
DST 51417
Mutter Ø 6X1
#
052
MPN:
BNT 84149
Bolzen-Ø 6X16
#
053
MPN:
RNT 55379
Scheibe Ø 8
#
054
MPN:
RSN 3 2 6 3 5
Scheibe Ø 8
#
055
MPN:
BNT. 47015
BOLZEN-Ø 8 M.X20
#
056
MPN:
329-42-70-00
STOSSDÄMPFER-BEFESTIGUNGSBUCHSE
#
057
MPN:
329-42-31-00
STIFT
#
058
MPN:
RNT 88658
Scheibe
#
059
MPN:
DST 65851
Mutter Ø 12X1.25
Dieses Teil ersetzt die Teilenummer DST 68049
#
060
MPN:
DST 54896
BUCHSENMUTTER Ø 14X1.5
#
061
MPN:
329429200
BUSCH
aus
£5,15
aus
£5,15
#
062
MPN:
329429400
NABENHALTERPIN
aus
£22,04
aus
£22,04
#
063
MPN:
329429100
Verbindungsbusch
aus
£23,84
aus
£23,84
#
064
MPN:
BNT 65442
BEFESTIGUNGSBOLZEN
#
065
MPN:
RNT 88658
Scheibe
#
066
MPN:
RDI55938
Scheibe
#
067
MPN:
329185400
HINTERER ARM
aus
£15,61
aus
£15,61
#
068
MPN:
329186000
ARMGELENK
aus
£57,65
aus
£57,65
#
069
MPN:
329186100
BUSCH
aus
£5,15
aus
£5,15
#
070
MPN:
DNT 48671
NUSS
#
071
MPN:
329-18-58-00
EINSTELLSTIFT
#
072
MPN:
DN 91719
Linke Gewindemutter
#
073
MPN:
329185900
STAUBSCHUTZ
aus
£5,90
aus
£5,90
#
074
MPN:
329-42-79-00
FEDERABSTANDSHALTER
#
075
MPN:
329-18-63-00
BUSCH
#
076
MPN:
329421600
KLEMMKOMPLUNG
aus
£134,46
aus
£134,46
#
077
MPN:
117 SR 73349
VENTIL
#
078
MPN:
329-42-66-00
UNTERER RING
#
079
MPN:
329-42-67-00
RINGHALTER
#
080
MPN:
329-17-23-00
DECKEL
#
081
MPN:
329-17-22-00
HINTERNABEN-ABSTANDSHALTER
#
082
MPN:
329186800
GUMMIBUCHSE
aus
£231,76
aus
£231,76
#
083
MPN:
329-18-64-00
VORDERER ARM
#
084
MPN:
DST 68392
BEFESTIGUNGSMUTTER Ø 14X1.5
#
085
MPN:
BNT 62248
Bolzen Ø 14
