021 - Lenkungsteile und Pedale

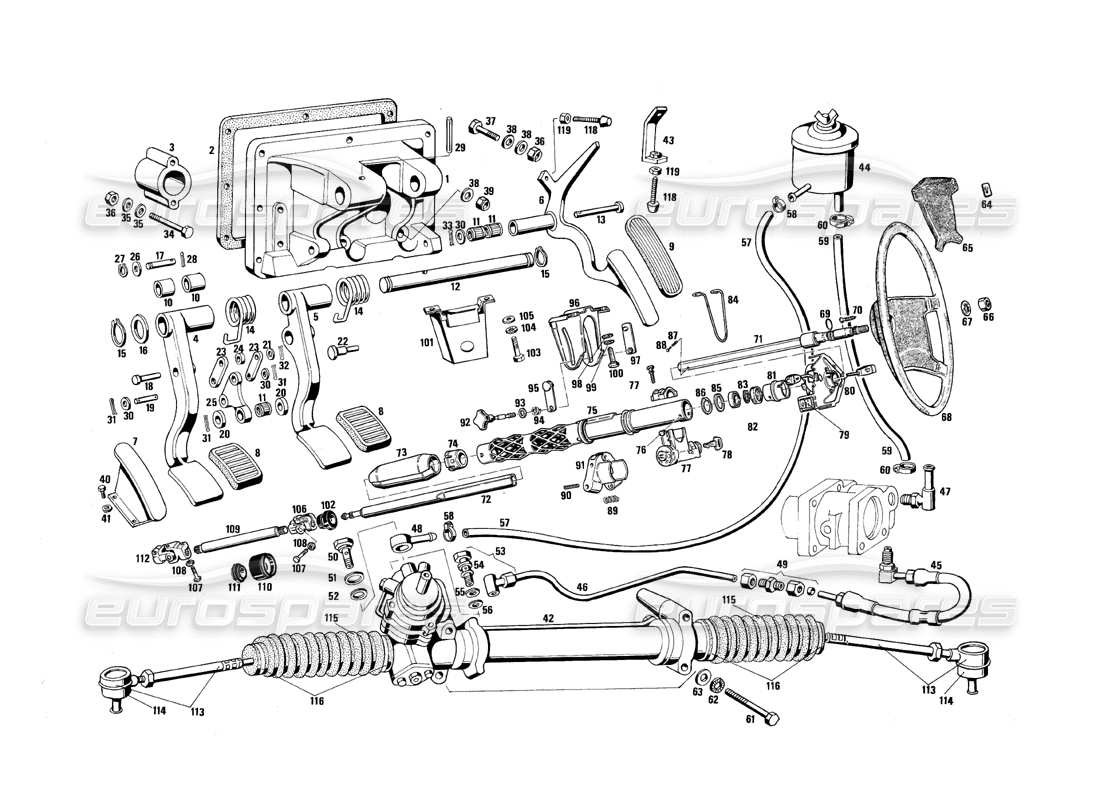

Maserati QTP.V8 4.9 (S3) 1979 Steering Parts and Pedals Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 330-46-79-01
Kappe für externen Lichtschalter
Hinweis: Teile, die in dieser Tabelle nicht enthalten sind
# 001
MPN: 329-52-03-00
Pedalhalterung
# 002
MPN: 329-52-80-00
STÜTZDICHTUNG
# 003
MPN: 329-54-86-00
Distanzstück der Kupplungspumpe
# 004
MPN: 329-52-76-00
Kupplungspedal komplett kpl
# 005
MPN: 329-52-77-00
Bremspedalbaugruppe
# 006
MPN: 329-52-78-00
Gaspedal kpl
# 007
MPN: 329-24-14-00
Fußstützenpedal kpl
# 008
MPN: 329523200
Kupplungs- und Bremspedalauflage
aus £1,64
aus £1,64
# 009
MPN: 329-52-33-00
Gas- und Fußstützenpedalpolster
# 010
MPN: 317-42-61-00
Kupplungs- und Bremspedalbuchse
# 011
MPN: GRL 90421
Rollenbuchse Ø 10X14
# 012
MPN: 329-52-38-00
PEDALWELLE
# 013
MPN: 329-52-42-00
GASPEDALSTIFT
# 014
MPN: 329-52-58-00
PEDAL-RÜCKHOLFEDER
# 015
MPN: ART 41406
RINGHALTERUNG Ø 20
# 016
MPN: 329-52-57-00
Scheibe
# 017
MPN: 329-55-90-00
Stift des Servokupplungshebels
# 018
MPN: 329-52-41-00
KUPPLUNGSPEDALSTIFT
# 019
MPN: 329-52-39-00
STIFT
# 020
MPN: 329-52-81-00
SERVOKUPPLUNGS- Scheibe
# 021
MPN: RNT 47087
SERVOKUPPLUNGS- Scheibe
# 022
MPN: 329-52-40-00
Stößelstangenstift des Bremskraftverstärkers
# 023
MPN: 302-52-17-00
Servokupplungs-Druckstange
# 024
MPN: 329-55-65-00
Distanzstück für die Schubstange
# 025
MPN: 329-52-17-00
Servokupplungshebel
# 026
MPN: RN 85280
Scheibe
# 027
MPN: ART. 55361
Sicherungsring Ø 10
# 028
MPN: SN 59613
Haltestift Ø 4X20
# 029
MPN: SN 67323
Haltestift, Pedalwelle Ø 8X35
# 030
MPN: RNT 87234
Scheibe Ø 8
Dieses Teil ersetzt die Teilenummer 87234
# 031
MPN: CN33539
Splint Ø 2X20
# 032
MPN: CN 33179
Splint Ø 2.5X40
# 033
MPN: SN 64478
Stift-Ø 4X30
# 034
MPN: BNT 60057
Befestigungsschraube der Kupplungspumpe Ø 8X1.25X8
# 035
MPN: RNT 87234
Scheibe Ø 8
Dieses Teil ersetzt die Teilenummer 87234
# 036
MPN: DST 68137
SICHERUNGSMUTTER Ø 8
# 037
MPN: BNT 47475
Bolzen-Ø 8X1.25X30
# 038
MPN: RNT 55379
Scheibe Ø 8
# 039
MPN: DST/48101
Sicherungsmutter Ø 8X1.25
# 040
MPN: BNT. 47015
Bolzen-Ø 8X1.25X20
# 041
MPN: RSN 3 2 6 3 5
Scheibe Ø 8
# 042
MPN: 329470200
Lenkgetriebe-Komp
aus £2.976,44
aus £2.976,44
# 043
MPN: 330-52-66-00
BREMSPEDALREGISTER
# 044
MPN: 329-48-07-00
ÖLTANK
aus £42,00
aus £42,00
# 045
MPN: 329-48-22-00
FLEX-LEITUNG ZUR ROHRLEITUNG
# 046
MPN: 329-48-33-00
Ø 10 Linie zwischen Flex. Linie und Rack
# 047
MPN: RMN 89887
Leitungsverbinder
# 048
MPN: RON 89894
Montage der Lenkgetriebelinie
# 049
MPN: RMN 89896
Leitungs- und Schlauchverbinder
# 050
MPN: VRN59432
Leitungsverbinder Ø 16X1.5
# 051
MPN: GN46637
DICHTUNG Ø 22X30X1
aus £2,14
aus £2,14
# 052
MPN: GN59433
DICHTUNG Ø 16X21X3
# 053
MPN: RON 89900
Verbindungssatz für Lenkgetriebe
# 054
MPN: VRN 89902
Leitungsverbinder Ø 14X1.5
# 055
MPN: GN 89895
Dichtungs-Ø 15.5X21 X1
# 056
MPN: GN 33567
Dichtungs-Ø 14.2X20X1
# 057
MPN: MN 54780
SCHLAUCH 0 9.52X15.87 L = 1,700 MM
Dieses Teil ersetzt die Teilenummer 54780
# 058
MPN: FRN 37824
SCHLAUCHKLEMME
# 059
MPN: MN 71608
SCHLAUCH Ø 15.87X23 L = 380 MM
# 060
MPN: FRN/37825
KLEMME
# 061
MPN: BNT 87230
Befestigungsschraube des Lenkgetriebes 0 10XL.5X110
# 062
MPN: RDI54211
Scheibe Ø 10
# 063
MPN: RNT 87232
Scheibe Ø 10
# 064
MPN: 330462300
Markieren
aus £9,26
aus £9,26
# 065
MPN: 330-46-10-00
LENKRADABDECKUNG MIT MARKIERUNG
# 066
MPN: DNT 72063
BEFESTIGUNGSMUTTER Ø 14X1.5
# 067
MPN: RDI 54347
Scheibe
# 068
MPN: 330-46-07-00
LENKRAD KOMPLETT
# 069
MPN: 330-46-25-00
0 KLINGELN
# 070
MPN: 330-46-40-00
BEFESTIGUNGSSCHRAUBE
# 071
MPN: 330-46-55-00
OBERE LENKSÄULENWELLE
# 072
MPN: 330-46-56-00
Untere Lenksäulenwelle
# 073
MPN: 330-46-98-00
Staubstiefel
# 074
MPN: 330-46-64-00
UNTERE BUCHSE
# 075
MPN: 330-46-97-00
Lenkwellenmodifikation.
# 076
MPN: 330-46-5200
NIET
# 077
MPN: 330-46-06-00
Blockieren, Zündschalter und Lenkschloss
Ersetzung
Ersetzung
# 078
MPN: 330467100
Schlüssel
aus £5,82
aus £5,82
# 079
MPN: 330467900
Lichtschalter
aus £14,38
aus £14,38
# 080
MPN: 330901100
SCHALTERBLOCK-BAUGRUPPE
aus £345,05
aus £345,05
# 081
MPN: 330-46-81-00
OBERES LAGERGEHÄUSE
# 082
MPN: 330-46-12-00
OBERES LAGER
# 083
MPN: 330-46-90-00
Wellenhaltefeder
# 084
MPN: 330-46-73-00
Halterung
# 085
MPN: 330-46-72100
Scheibe
# 086
MPN: 330-46-69-00
HALTEFEDER
# 087
MPN: 330-46-75-00
FRÜHLING
# 088
MPN: 330-46-74-00
STIFT
# 089
MPN: 330-46-77-00
KLEMMFEDER
# 090
MPN: 330-46-83-00
Klemmstift
# 091
MPN: 330-46-41-00
KLEMME
# 092
MPN: 330-46-43-00
KNOPFBOLZEN
# 093
MPN: RNT 71306
Scheibe
# 094
MPN: 330-46-68-00
Scheibe
# 095
MPN: 330-46-70-00
PLATTE
# 096
MPN: 330-46-88-00
LENKSÄULENWELLENHALTERUNG
# 097
MPN: 330-46-89-00
BEILAGENTELLER
# 098
MPN: RNT 65593
Scheibe
# 099
MPN: RSN/33112
Scheibe
aus £1,72
aus £1,72
# 100
MPN: BNT 48831
BOLZEN
# 101
MPN: 330-46-01-00
UNTERE LENKSÄULENWELLE-HALTERUNG
# 102
MPN: 330466000
UNTERE HALTERUNGSBUCHSE
aus £0,74
aus £0,74
# 103
MPN: BNT 67853
Untere Halterungsschraube
# 104
MPN: RSN 3 2 6 3 5
Scheibe
# 105
MPN: RNT 87234
Scheibe
Dieses Teil ersetzt die Teilenummer 87234
# 106
MPN: 330-46-05-00
UNIVERSALVERBINDUNG
# 107
MPN: BNT 78074
Kreuzgelenkbolzen
# 108
MPN: DST 68137
Sicherungsmutter
# 109
MPN: 330-46-20-00
ZWISCHENWELLE
# 110
MPN: PFN 90231
STAUBSCHUTZ
# 111
MPN: PFN 90230
BUCHSE
# 112
MPN: 329-47-53-00
U-Gelenk der Zahnstange
# 113
MPN: 329470600
STANGE KOMPLETT MIT GELENK
aus £105,08
aus £105,08
# 114
MPN: 329472300
LENKZAHNVERBINDUNG
aus £174,27
aus £174,27
# 115
MPN: 329471900
STAUBSCHUTZ
aus £28,11
aus £28,11
# 116
MPN: 329-47-26-00
Staubschutzklemmen-Set
# 117
MPN: 329-47-15-00
Scheibe
# 118
MPN: 329-88-72-00
Einstellschraube für Gummikappe
# 119
MPN: 330-46-00-00
LENKSÄULENWELLE KOMPL
# 119
MPN: DNT 80338
EINSTELLSCHRAUBENMUTTER Ø 6X1
