023 - Kraftstofftanks und Pumpen

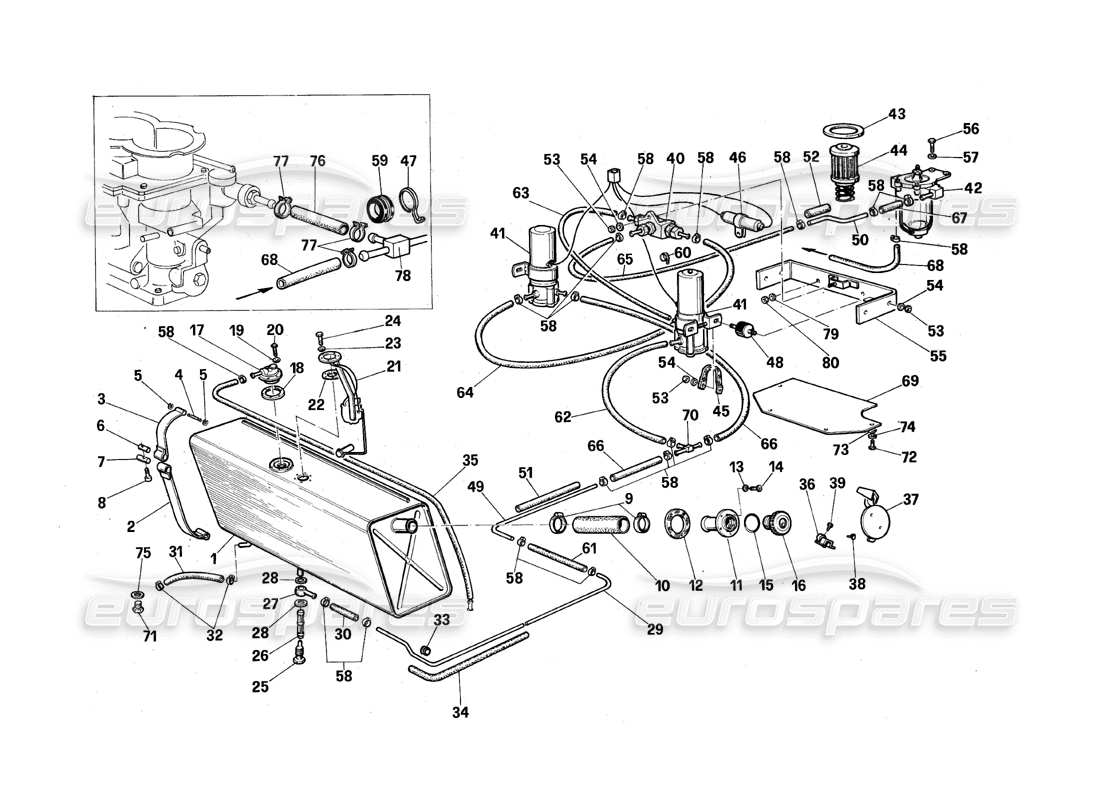

Maserati QTP.V8 4.9 (S3) 1979 Fuel Tanks and Pumps Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 330-34-03-00
Treibstofftank
# 002
MPN: 330-34-57-00
Lange Schlauchklemme
# 003
MPN: 330-34-58-00
Kurze Schlauchklemme
# 004
MPN: 330-34-59-00
STIFT
# 005
MPN: ART/52457
PIN-HALTERUNG
# 006
MPN: 330-34-47-00
GEWINDESTIFT
# 007
MPN: 330-34-48-00
STIFT
# 008
MPN: VNT 92392
BOLZEN
# 009
MPN: FRN 73126
SCHLAUCHKLEMME
# 010
MPN: 330343500
KRAFTSTOFFEINFÜLLROHR
aus £4,88
aus £4,88
# 011
MPN: 330-34-17-00
Tankdeckelsockel (bis Auto)
# 011
MPN: 330-34-17-01
Tankdeckelbasis (vom Auto)
# 012
MPN: 129 CS 90482
Dichtung
# 013
MPN: RNT 35345
Scheibe
# 014
MPN: BNT 78568
Kappenschraube
# 015
MPN: GOM 50656
Gummi (bis Auto)
# 016
MPN: 330-34-95-00
Tankdeckel (vom Auto)
# 016
MPN: TN 33811
Tankdeckel (bis zum Auto)
# 017
MPN: 320-34-22-40
SICHERHEITSKAPPE
# 018
MPN: 320-34-72-00
Dichtung (bis zu 34TH Auto)
# 018
MPN: 320-34-72-01
Dichtung (von 35TH Auto)
# 019
MPN: RDI 58544
Scheibe
# 021
MPN: 330923000
KRAFTSTOFFSTAND-SENDEREINHEIT
aus £15,92
aus £15,92
# 022
MPN: 330-34-71-00
Dichtung
# 023
MPN: RNT 89368
Scheibe
# 024
MPN: BNT 72264
BOLZEN
# 025
MPN: V RN 81238
VERBINDERBOLZEN
# 026
MPN: 330-34-34-00
FILTERHALTER
# 027
MPN: RON 81237
VERBINDERRING
# 028
MPN: GN 51444
KUPFER Scheibe
# 029
MPN: TRN 73021
KUPFERROHR M 2.5
# 030
MPN: MN 89770
SCHLAUCH M 0.30
# 031
MPN: MN 93815
SCHLAUCH M 0.50
# 032
MPN: FRN/37825
SCHLAUCHKLEMME
# 033
MPN: PFN/50304
GUMMI RING
# 034
MPN: TPN 50992
ABSCHIRMROHR M 2
# 035
MPN: MN 89770
ROHR
# 036
MPN: 330-77-54-00
Vorrichtung zum Öffnen der Tankklappe
# 037
MPN: 330-60-78-00
KRAFTSTOFFEINFÜLLTÜR
# 038
MPN: PCN 64657
GUMMIAUFLAGE
# 039
MPN: VNT 47445
BEFESTIGUNGSSCHRAUBE
# 040
MPN: 329-34-69-00
Leitungs-T-Verbinder mit Rückschlagventil
# 041
MPN: 317-34-65-00
BENZINPUMPE
# 042
MPN: 322-34-63-00
KRAFTSTOFFFILTER
# 043
MPN: 329-34-72-00
Behälterdichtung
# 044
MPN: 329346401
Filter
aus £21,60
aus £21,60
# 045
MPN: 307-90-57-00
ERDE DER KRAFTSTOFFPUMPE
# 046
MPN: 329-90-12-00
Pumpen, die den Kondensator abschirmen
# 047
MPN: 307-08-63-00
ÖSE
# 048
MPN: SLN 62135
GUMMIBUCHSE
# 049
MPN: TRN 73021
KUPFERROHR AN LINE-T-VERBINDER L = 1180 MM
# 050
MPN: TRN 73021
KUPFERROHR ZUM FILTER L = 1700 MM
# 051
MPN: TPN 50992
ABSCHIRMROHR L = 1100 MM
# 052
MPN: TPN 50992
ABSCHIRMROHR L = 1600 MM
# 053
MPN: DNT 80338
PUMPENMUTTER Ø 6X1
# 054
MPN: RDI 84153
Scheibe
# 055
MPN: 330-34-84-00
Pumpenhalterung
# 056
MPN: BNT 47019
Filterschraube
# 057
MPN: RNT 6701,1
Scheibe
# 058
MPN: FRN 68934
SCHLAUCHKLEMME
# 059
MPN: PFN 57496
ÖSE
# 060
MPN: FRN 79273
GUMMIKLEMME
# 061
MPN: MN 89770
GUMMISCHLAUCH L = 80 MM
# 062
MPN: MN 89770
GUMMISCHLAUCH L = 110 MM
# 063
MPN: MN 89770
GUMMISCHLAUCH L = 365 MM
# 064
MPN: MN 89770
GUMMISCHLAUCH L = 465 MM
# 065
MPN: MN 89770
GUMMISCHLAUCH L = 550 MM
# 066
MPN: MN 89770
GUMMISCHLAUCH L = 320 MM
# 067
MPN: MN 89770
GUMMISCHLAUCH L = 220 MM
# 068
MPN: MN 89770
GUMMISCHLAUCH L = 520 MM
# 069
MPN: 330-34-83-20
KRAFTSTOFFPUMPENSCHILD (VON 60TH AUTO)
# 070
MPN: RMN 93193
Leitungs-T-Anschluss
# 071
MPN: TN 93187
Ablassschraube
# 072
MPN: BNT 78568
BEFESTIGUNGSBOLZEN DES PUMPENSCHILDS
# 073
MPN: RNT 84155
Scheibe
# 074
MPN: RDI 84152
Scheibe
# 075
MPN: GN 46767
Scheibe für Ablassschraube
# 076
MPN: 406-07-31-00
Schlauch
# 077
MPN: FRN 77914
SCHLAUCHKLEMME
# 078
MPN: 421-05-84-01
Kraftstoff-Vergaser-Rohr
# 079
MPN: RSN 3 2 6 3 5
Scheibe Ø 8
# 080
MPN: DNT. 47031
NUT Ø 8X1.25
