026 - Konditionierung

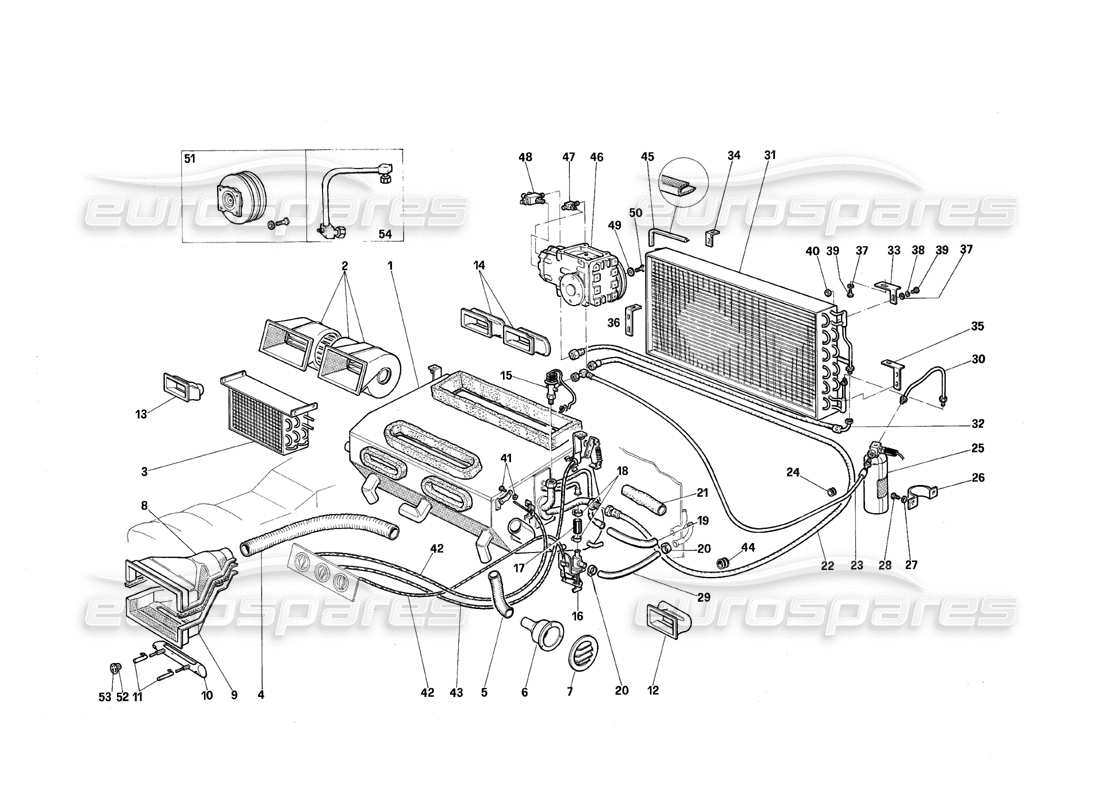

Maserati QTP.V8 4.9 (S3) 1979 Conditioning Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 330-39-00-00
HEIZUNG KOMPL
# 002
MPN: 330-38-59-00
Ventilkpl
# 003
MPN: 330-38-26-00
Verdampfer
# 004
MPN: TFC 90477
VERBINDUNGSROHR Ø 55X60 M = 3
# 005
MPN: TFC 48873
VERBINDUNGSROHR Ø 40X45 M = 1.5
# 006
MPN: 330-39-97-00
INNENKANALGEHÄUSE
# 007
MPN: 316-39-20-00
Kanalgitter
# 008
MPN: 330-39-86-00
KANAL-OBERTEIL
# 009
MPN: 330-39-87-00
Kanalunterteil
# 010
MPN: 330-39-88-00
SPOILER KOMPLETT
# 011
MPN: 330-39-83-00
SPOILERVERLÄNGERUNG
# 012
MPN: 330-39-02-00
Innenkanal auf der rechten Seite
# 013
MPN: 330-39-06-00
Innenkanal auf der linken Seite
# 014
MPN: 330-39-01-00
Innenkanal, Mitte
# 015
MPN: 330-37-07-00
EXPANSIONSVENTIL
# 016
MPN: 330-38-49-00
Wasserhahn
# 017
MPN: MN 57698
GUMMISCHLAUCH
# 018
MPN: FRN 81850
KLEMME
# 019
MPN: 329385300
Schlauch
aus £1,60
aus £1,60
# 020
MPN: FRN 77519
KLEMME
# 021
MPN: 330-38-43-00
SCHLAUCHSCHUTZ
# 022
MPN: 329-37-23-00
HEIZUNG, ISOBARES VENTILROHR
# 023
MPN: 329-37-22-00
ROHR
# 024
MPN: PFN 45004
Rohrklemme
# 025
MPN: 329-37-04-00
Klimaanlage Filter
# 026
MPN: 317-37-05-00
KLEMME
# 027
MPN: RSN/32690
Scheibe
# 028
MPN: BNT 80759
BOLZEN
# 029
MPN: 329-38-52-00
Schlauch
# 030
MPN: 330-37-21-00
Kupferrohr
# 031
MPN: 330-37,02-00
KONDENSATOR
# 032
MPN: 329-37-20-00
Kompressor zum Kondensatorrohr
# 033
MPN: 330-37-30-00
Kondensatorhalterung oben rechts
# 034
MPN: 330-37-30-01
Kondensatorhalterung oben links
# 035
MPN: 330-37-31-00
KONDENSATORHALTER UNTEN RH
# 036
MPN: 330-37-31-01
Kondensatorhalterung unten links
# 037
MPN: RNT 35345
KONDENSATOR- Scheibe
# 038
MPN: RSN 3 2 4 9 7
Scheibe
# 040
MPN: DNT 77777
NUSS
# 041
MPN: NPL 75890
NIPPEL
# 042
MPN: 330-37-56-00
BOWDENKABEL
# 043
MPN: 330-37-57-00
BOWDENKABEL
# 044
MPN: PFN 60178
ÖSE
# 045
MPN: PRN 86268
Kondensator-Gummiprofil
# 046
MPN: 329-37-01-00
LUFTKOMPRESSOR-BAUGRUPPE R. 206
aus £472,50
aus £472,50
# 047
MPN: 107 BR 66095
KOMPRESSORVENTIL
# 048
MPN: 315-37-09-00
Isobares Ventil
# 049
MPN: RN 43775
Scheibe Ø 8X22X2
# 050
MPN: BNT 57391
Kupplungsbefestigungsschraube 3/8X24X11/4
# 051
MPN: 317-37-03-00
Kupplungsscheibe
# 052
MPN: 330-89-93-00
LÜFTERSTEUERUNG
# 053
MPN: 330-89-80-04
Fankontrollabzeichen
# 054
MPN: 317-37-19-00
Verbindungsrohr für Kompressorventile
