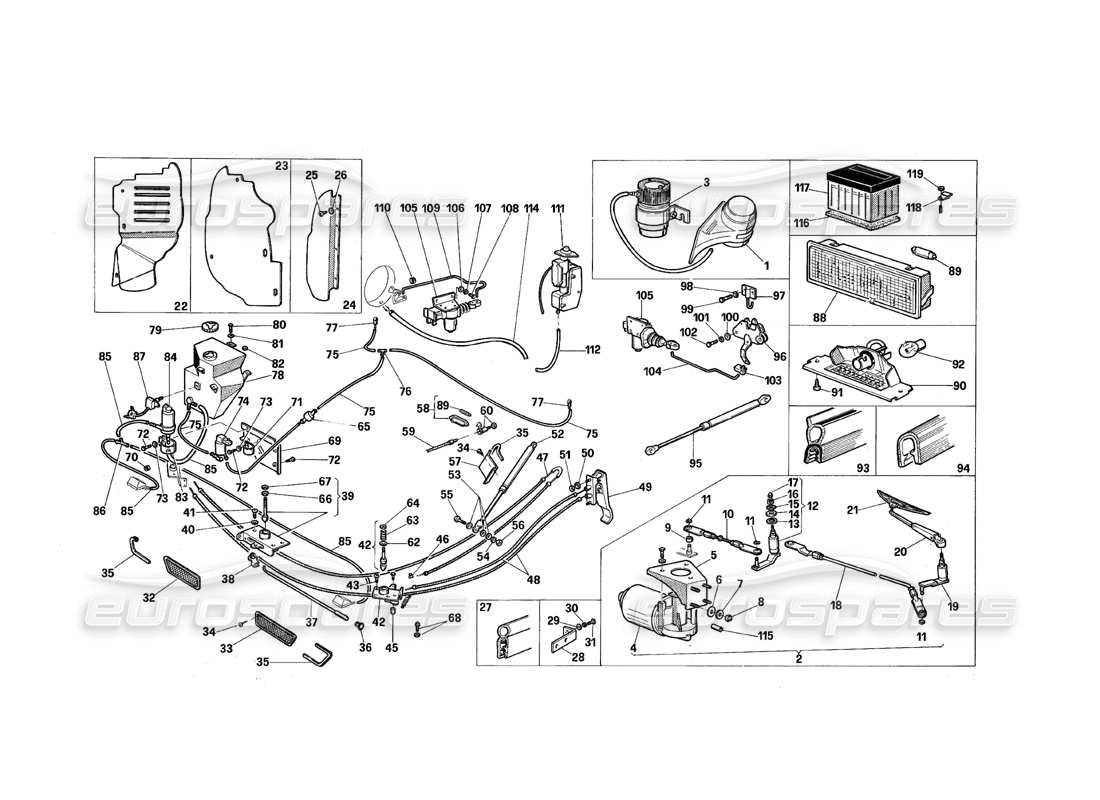

032 - Motor- und Kofferraum
Maserati QTP.V8 4.9 (S3) 1979 Engine and Trunk Compartment Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 330903400
PNEUMATISCHE HÖRNER
aus £13,95
aus £13,95
# 002
MPN: 330-90-70-00
SCHEIBENWISCHER KOMPL
# 003
MPN: 330903600
HÖRNER KOMPRESSOR
aus £22,63
aus £22,63
# 004
MPN: 330-90-71-00
Scheibenwischermotor
# 005
MPN: 330-90-79-00
MOTORHALTERUNG
# 006
MPN: 330-90-67-00
GUMMI- Scheibe
# 007
MPN: RNT 87234
Scheibe
Dieses Teil ersetzt die Teilenummer 87234
# 008
MPN: DST 53397
Sicherungsmutter
Dieses Teil ersetzt die Teilenummer 53397
# 009
MPN: 330-92-23-00
ABSTANDSHALTER
# 010
MPN: 330-90-85-00
1ST Wischerstange
# 011
MPN: 330-92-39-00
SICHERUNGSRING
# 012
MPN: 330-90-95-00
GELENKVERRIEGELUNG (1ST)
# 013
MPN: 330-90-67-01
GUMMI- Scheibe
# 014
MPN: 330-92-14-00
ABSTANDSHALTER
# 015
MPN: 330-9211-00
NUSS
# 016
MPN: 330-92-12-00
GERÄNDELTE BUCHSE
# 017
MPN: 330-9210-00
Sicherungsmutter
# 018
MPN: 330-90-84-00
2ND Wischerstange
# 019
MPN: 330-90-96-00
GELENKSCHLOSS-BAUGRUPPE
# 020
MPN: 330-90-88-00
Wischerarm links und rechts
# 021
MPN: 330908900
WISCHERBLATT
aus £22,49
aus £22,49
# 022
MPN: 330-65-65-00
VORDERER STEINKOTFLÜGEL, LINKS
# 023
MPN: 330-65-64-00
Vorderer Steinkotflügel, rechts
# 024
MPN: 330-65-66-00
Hinterer Steinkotflügel, rechts
# 024
MPN: 330-65-67-00
HINTERER STEINKOTFLÜGEL, LINKS
# 025
MPN: VAT 75602
SELBSTSICHERENDE SCHRAUBE
# 026
MPN: RSN 3 2 4 9 7
Scheibe
# 027
MPN: PR N 66221
Gummi-Dichtungsstreifen M 5.30
# 028
MPN: 330-65-31-00
KOTFLÜGELHALTERUNG
# 029
MPN: RNT 35345
Scheibe
# 030
MPN: RDI 58544
SICHERUNGSRING
# 032
MPN: 330-81-60-00
Lufteinlassverkleidung rechts
# 033
MPN: 330-81-61-00
Lufteinlass der Motorhaube links
# 034
MPN: VAT 71795
SCHRAUBEN
# 035
MPN: PRN 81600
GUMMIFORMTEIL
# 036
MPN: 330-88-82-00
BUSCH
# 037
MPN: 330-88-83-00
Haubenentriegelungshebel
# 038
MPN: 330888400
HEBELGELENK
aus £1,11
aus £1,11
# 039
MPN: 330-76-30-00
SCHLOSSSCHLIEßER KOMPL
# 040
MPN: RNT 52134
Scheibe
# 041
MPN: VNT 93005
SCHRAUBEN
# 042
MPN: 330-76-50-00
Vollständiges Motorhaubenschloss
# 043
MPN: VNT 93005
SCHRAUBEN
# 045
MPN: NPL 94343
KABELBEFESTIGUNGSKLEMME
# 046
MPN: NPL 94344
Notkabelbefestigungsklemme
# 047
MPN: 330-76-77-00
NOTFALLKABEL
# 048
MPN: 330766000
BOWDENKABEL
aus £3,58
aus £3,58
# 049
MPN: 330-76-62-00
HAUBENENTRIEGELUNGSGRIFF
# 050
MPN: RSN 3 2 4 9 7
Scheibe
# 051
MPN: DNT 77777
NUSS
# 052
MPN: 330888500
HYDRAULISCHER HEBEZUG
aus £3,25
aus £3,25
# 053
MPN: RNT 52134
Scheibe
# 054
MPN: RDI53899
SICHERUNGSRING
# 055
MPN: BNT. 53968
BOLZEN
# 056
MPN: DNT 80338
NUSS
# 057
MPN: 330-65-38-00
Sicherungskastenschutz
# 058
MPN: 309-91-31-00
HAUBENLICHT
# 059
MPN: 330-92-63-00
Stecker
# 060
MPN: 330-92-62-00
NOTLICHT-STECKER
# 062
MPN: RN 51098
Scheibe
# 063
MPN: 330765100
FRÜHLING
aus £0,71
aus £0,71
# 064
MPN: DNT56945
NUSS
# 065
MPN: 330-87-92-00
Rückschlagventil für Scheibe (vom Auto)
# 066
MPN: DNT. 47031
Schlagmutter
# 067
MPN: RNT 32635
Scheibe
# 068
MPN: 330-76-58-00
GUMMIAUFLAGE
# 069
MPN: 330-65-34-00
Halterung
# 070
MPN: PFN 51532
RING
# 071
MPN: 330-87-03-00
WISCHERMOTORHALTERUNG
# 072
MPN: BNT 84149
BOLZEN
# 073
MPN: RNT 32690
Scheibe
# 074
MPN: 330-90-76-00
ELEKTRISCHE WISCHERPUMPE
aus £131,64
aus £131,64
# 076
MPN: 330-87-94-00
T-Stecker (bis zum Auto)
# 076
MPN: 330-87-94-01
T-Stecker (vom Auto)
# 077
MPN: 330879600
Düse
aus £1,59
aus £1,59
# 078
MPN: 330-87-89-00
Scheibe (bis zum Auto)
# 078
MPN: 330-87-95-00
Scheibe (VON 100TH AUTO)
# 079
MPN: 330879800
Stecker (von 100TH Auto)
aus £0,71
aus £0,71
# 079
MPN: 330-89-15-00
Stecker (bis zum Auto)
# 080
MPN: BNT 78568
RESERVOIR-BEFESTIGUNGSBOLZEN
# 081
MPN: RDI 58544
Scheibe
# 082
MPN: DNT 77777
NUSS
# 083
MPN: 330-87-01-00
MOTORHALTERUNG
# 084
MPN: 330924500
SCHEINWERFERWISCHERMOTOR
aus £53,21
aus £53,21
# 085
MPN: TPN 90345
Schlauch
# 086
MPN: 330-90-99-00
T-VERBINDER
# 087
MPN: 330-89-16-00
RESERVOIR-FÜLLSTANDSANZEIGE
# 088
MPN: 323913300
HAUBE UND INNENLICHT
aus £30,54
aus £30,54
# 089
MPN: LPN/48150
INNERE GLÜHBIRNE 12V 5W
# 090
MPN: 330912700
PLATTENLICHT
aus £0,47
aus £0,47
# 091
MPN: VAT 74974
SCHRAUBEN
# 092
MPN: LPN 50810
Teller-Glühbirne
# 093
MPN: PRN 94346
Gummi-Dichtungsstreifen für den Kofferraum
# 094
MPN: PRN 90970
Gummi-Dichtungsstreifen vorne an der Motorhaube
# 095
MPN: 330778000
HYDRAULISCHER KOFFERHEBER
aus £147,20
aus £147,20
# 096
MPN: 330-77-50-00
Kofferraumschloss
# 097
MPN: 330-77-52-00
Schlossschlag
# 098
MPN: RNT 6701,1
Scheibe
# 099
MPN: BNT 84149
SCHRAUBEN
# 100
MPN: RNT 52134
Scheibe
# 101
MPN: RDI 84153
Scheibe
# 102
MPN: BNT/47396
SCHRAUBEN
# 103
MPN: 330-77-74-00
KUNSTSTOFFCLIP
# 104
MPN: 330-77-60-00
VERRIEGELUNGSSTANGE
# 105
MPN: 330-77-87-00
Motor zum Öffnen der Motorhaube und der Tankklappe
# 106
MPN: RNT 6701,1
Scheibe
# 107
MPN: RDI53899
Scheibe
# 108
MPN: VNT 61403
SCHRAUBEN
# 109
MPN: 330-77-61-00
KRAFTSTOFFEINFÜLLTÜRSTANGE (BIS ZUM AUTO)
# 109
MPN: 330-77-65-00
KRAFTSTOFFEINFÜLLTÜRSTANGE (VOM AUTO)
# 110
MPN: PFN 69694
RING
# 111
MPN: 330916400
ANTENNE
aus £188,60
aus £188,60
# 112
MPN: TPN 58683
ABLAUFSCHLAUCH
# 114
MPN: MN 54688
Kraftstoffablassschlauch
# 115
MPN: 330-92-21-00
Distanzstück für Wischermotor
# 116
MPN: 300-92-20-00
Isolierendes Kissen
# 117
MPN: 330-90-46-00
Batterie 12V - 75A
# 118
MPN: 330-90-49-00
BATTERIEBEFESTIGUNG
# 119
MPN: DST 51417
HALTEMUTTER 0 6X1
# 120
MPN: 330-87-74-00
Vorderes Band zur Befestigung des Scheibe (von 100TH Auto)
Hinweis: Teile, die in dieser Tabelle nicht enthalten sind
# 121
MPN: 330-87-75-00
Hinteres Band zur Befestigung des Scheibe (von 100TH Auto)
Hinweis: Teile, die in dieser Tabelle nicht enthalten sind
# 122
MPN: 330-87-93-00
T-Stecker vom Tank zur Scheibe und Scheibe (von 100TH Auto)
Hinweis: Teile, die in dieser Tabelle nicht enthalten sind
# 123
MPN: 330-92-68-00
Delco Batterie-Pluspolbaugruppe (rot)
Hinweis: Teile, die in dieser Tabelle nicht enthalten sind
# 124
MPN: 330-92-69-00
DELCO BATTERIE-NEGATIVE POL-BAUGRUPPE (SCHWARZ)
Hinweis: Teile, die in dieser Tabelle nicht enthalten sind
