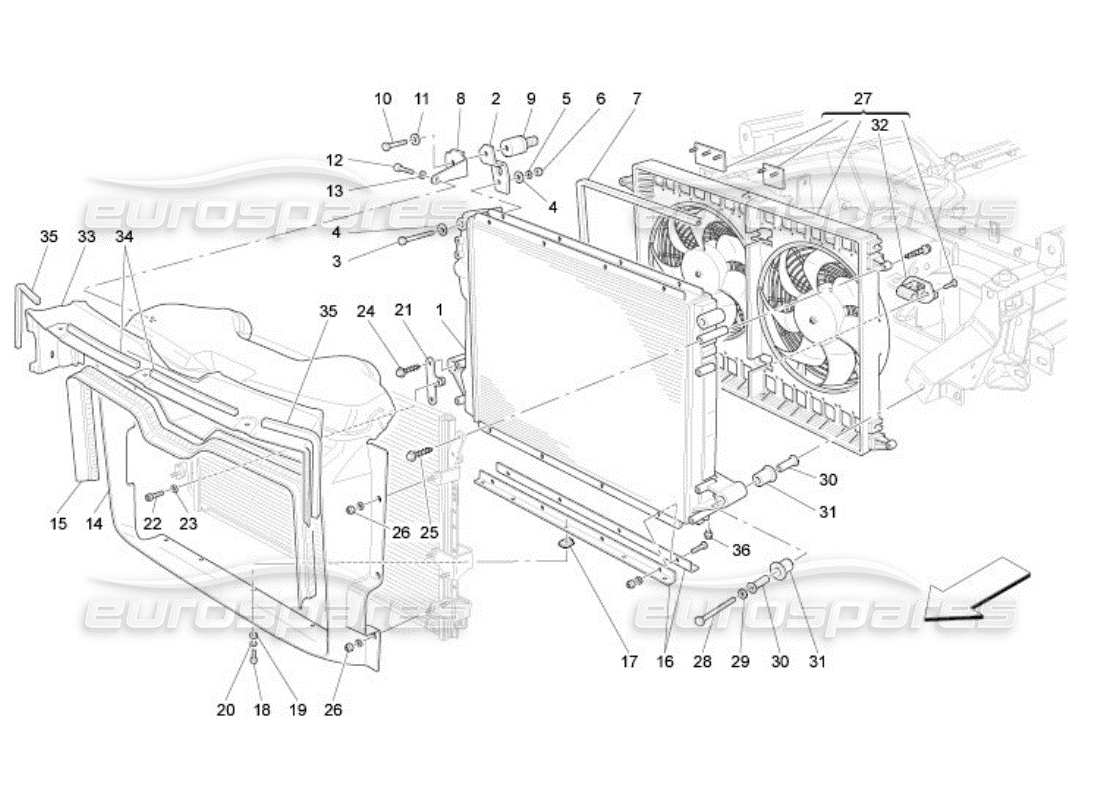

022 - KÜHLUNG: LUFTKÜHLER UND KANÄLE
Maserati QTP. (2005) 4.2 Cooling: Air Radiators And Ducts Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 01
MPN: 181097
Wasserkühler
aus £366,42
aus £366,42
# 02
MPN: 201064
Linke Halterung zur oberen Befestigung des Wasserkühlers
aus £5,23
aus £5,23
# 02
MPN: 201372
RECHTE HALTERUNG ZUR OBEREN BEFESTIGUNG DES WASSERKÜHLERS
aus £4,76
aus £4,76
# 03
MPN: 16044524
SCHRAUBEN
aus £0,51
aus £0,51
# 04
MPN: 12601379
Scheibe
aus £0,90
aus £0,90
# 05
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
# 06
MPN: 16100814
NUSS
aus £0,71
aus £0,71
# 07
MPN: 193556
GUMMIPROFIL
aus £1,59
aus £1,59
# 08
MPN: 199512
LINKE OBERE HALTERUNG
aus £4,76
aus £4,76
# 08
MPN: 199513
RECHTE OBERE HALTERUNG
aus £4,76
aus £4,76
# 09
MPN: 181114
UNTERLAGE
aus £7,93
aus £7,93
# 10
MPN: 16043021
SCHRAUBEN
aus £0,53
aus £0,53
# 11
MPN: 12601379
Scheibe
aus £0,95
aus £0,95
# 12
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 13
MPN: 12601279
Scheibe
aus £0,47
aus £0,47
# 14
MPN: 197779
LUFTFÖRDERER
Ersetzung
Ersetzung
# 14
MPN: 210542
LUFTFÖRDERER
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 197779
# 15
MPN: 198352
Dichtung
aus £10,78
aus £10,78
# 16
MPN: 193538
LUFTFÖRDER-STÜTZHALTERUNG
aus £14,76
aus £14,76
# 17
MPN: 67257100
Halterung
aus £1,11
aus £1,11
Dieses Teil ersetzt die Teilenummer 14370774
# 18
MPN: 13274077
SCHRAUBEN
aus £0,47
aus £0,47
# 19
MPN: 12601174
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 675000100
# 20
MPN: 12638178
Scheibe
aus £0,47
aus £0,47
# 21
MPN: 199546
RECHTE HALTERUNG
aus £3,74
aus £3,74
# 22
MPN: 14305724
SCHRAUBEN
aus £0,54
aus £0,54
# 23
MPN: 12601279
Scheibe
aus £0,47
aus £0,47
# 24
MPN: 15699804
SCHRAUBEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15534501
# 25
MPN: 15699904
SCHRAUBEN
aus £1,51
aus £1,51
# 26
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575421
# 27
MPN: 221255
KOMPLETTES ELEKTROVENTILATOR-SET
Verwendung: 265780
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 219452
# 27
MPN: 265780
KOMPLETTES ELEKTROVENTILATOR-SET
aus £440,71
aus £440,71
Dieses Teil ersetzt die Teilenummer 212642
# 28
MPN: 16044824
SCHRAUBEN
aus £1,43
aus £1,43
# 29
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
# 30
MPN: 197585
BUCHSE
aus £3,05
aus £3,05
# 31
MPN: 197584
GUMMIBUCHSE
aus £1,40
aus £1,40
# 32
MPN: 263140
WIDERSTAND
aus £59,39
aus £59,39
Dieses Teil ersetzt die Teilenummer 219453
# 32
MPN: 263140
WIDERSTAND
aus £59,39
aus £59,39
Dieses Teil ersetzt die Teilenummer 219453
# 33
MPN: 67069600
LUFTFÖRDERER
aus £38,18
aus £38,18
# 34
MPN: 68199400
Dichtung
aus £1,11
aus £1,11
# 35
MPN: 68199500
Dichtung
aus £1,11
aus £1,11
# 36
MPN: 980139638
Stecker
aus £6,98
aus £6,98
