049 - Handbremse

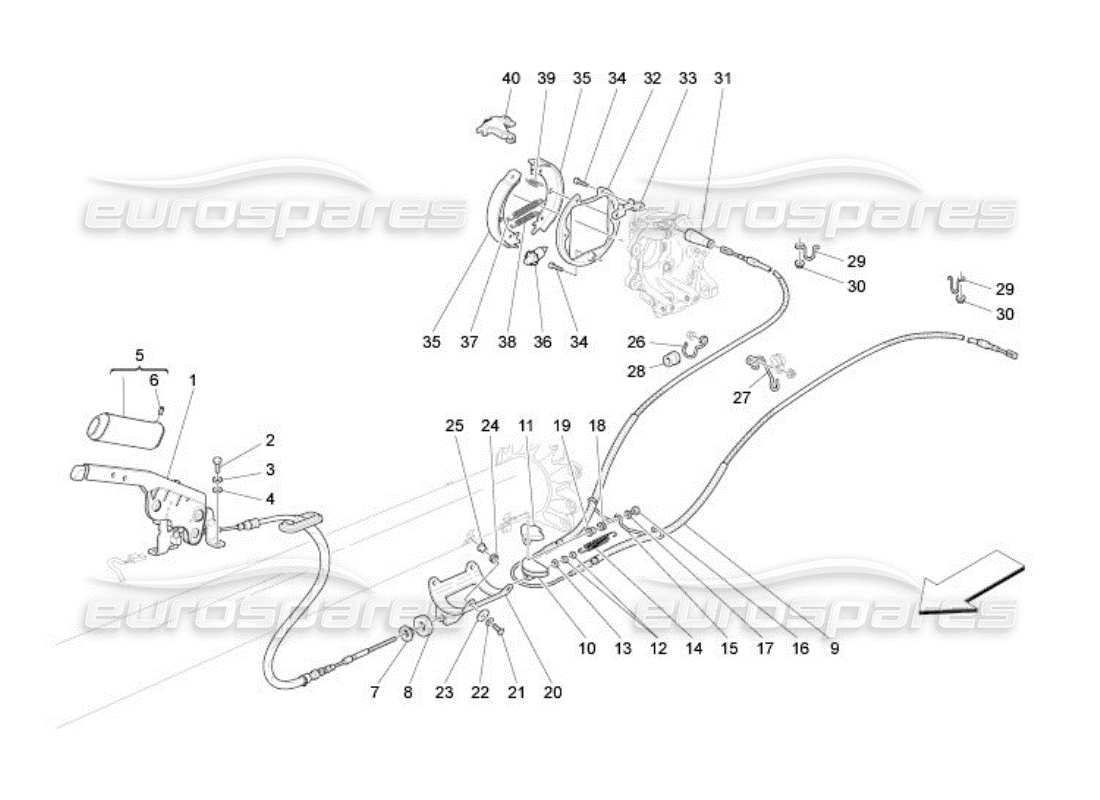

Maserati QTP. (2005) 4.2 Handbrake Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 01
MPN: 210922
KOMPLETT HANDBREMSHEBEL MIT VORDERKABEL
aus £196,27
aus £196,27
Dieses Teil ersetzt die Teilenummer 195301
# 02
MPN: 16043424
SCHRAUBEN
aus £0,53
aus £0,53
# 03
MPN: 11198074
Scheibe
aus £0,54
aus £0,54
# 04
MPN: 10519624
Scheibe
aus £0,54
aus £0,54
# 05
MPN: 981340400
KNOPF FÜR HANDBREMSHEBEL
Schwarzes Leder
aus £224,29
aus £224,29
# 06
MPN: 13793021
SCHRAUBEN
aus £6,96
aus £6,96
# 07
MPN: 205698
ABSTANDSHALTER
aus £49,34
aus £49,34
# 08
MPN: 204413
ABSTANDSHALTER
aus £4,29
aus £4,29
# 09
MPN: 193766
HAND
aus £76,79
aus £76,79
# 10
MPN: 118552
VERANKERUNG FÜR HINTERES KABEL
aus £2,07
aus £2,07
# 11
MPN: 118553
PLATTE
aus £15,94
aus £15,94
# 12
MPN: 16100814
NUSS
aus £0,71
aus £0,71
# 13
MPN: 14496524
Scheibe
aus £0,54
aus £0,54
# 14
MPN: 104895
FRÜHLING
aus £3,07
aus £3,07
# 15
MPN: 206608
HINTERER KABELHALTERCLIP
aus £2,03
aus £2,03
# 16
MPN: 14048115
NUSS
aus £1,13
aus £1,13
# 17
MPN: 12644424
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 13550214
# 18
MPN: 206432
UNTERLAGE
aus £21,18
aus £21,18
# 19
MPN: 206073
ABSTANDSHALTER
aus £2,51
aus £2,51
# 20
MPN: 205628
Halterung
aus £16,07
aus £16,07
# 21
MPN: 10902524
SCHRAUBEN
aus £0,51
aus £0,51
# 22
MPN: 12644424
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13550214
# 23
MPN: 207269
Hitzeschild
aus £2,09
aus £2,09
# 24
MPN: 206432
UNTERLAGE
aus £21,18
aus £21,18
# 25
MPN: 206073
ABSTANDSHALTER
aus £2,51
aus £2,51
# 26
MPN: 206489
RECHTE FEDER FÜR HAND
aus £2,28
aus £2,28
# 27
MPN: 206488
LINKE FEDER FÜR HAND
aus £2,70
aus £2,70
# 28
MPN: 184519
UNTERLAGE
aus £1,55
aus £1,55
# 29
MPN: 200989
FEDER FÜR HAND
aus £1,47
aus £1,47
# 30
MPN: 14040614
NUSS
aus £0,54
aus £0,54
# 31
MPN: 143938
KABELUMHÜLLE
aus £17,07
aus £17,07
Dieses Teil ersetzt die Teilenummer 388000341
# 32
MPN: 186574
SCHUHE UNTERSTÜTZEN ABSTANDSHALTER
aus £44,35
aus £44,35
# 33
MPN: 190814
PLATTE
aus £38,68
aus £38,68
# 34
MPN: 204177
SCHRAUBEN
Ersetzung
Ersetzung
# 35
-
KOMPLETTER BREMSBACKENSATZ
Verwenden Sie 206885/A als Alternative
# 35
MPN: 248418
HANDBREMSBACKE
aus £98,28
aus £98,28
Dieses Teil ersetzt die Teilenummer 235894
# 36
MPN: 186572
FÜR HANDBREMSE REGISTRIEREN
aus £42,46
aus £42,46
Dieses Teil ersetzt die Teilenummer 388000113
# 37
MPN: 190776
RÜCKHOLFEDER FÜR BREMSBACKEN
aus £10,37
aus £10,37
# 38
MPN: 190779
RÜCKHOLFEDER FÜR BREMSBACKEN
aus £3,48
aus £3,48
# 39
MPN: 190780
FRÜHLING FÜR SCHUHE
aus £3,19
aus £3,19
# 40
MPN: 253764
HANDBREMSHEBEL
Ersetzung
Ersetzung
