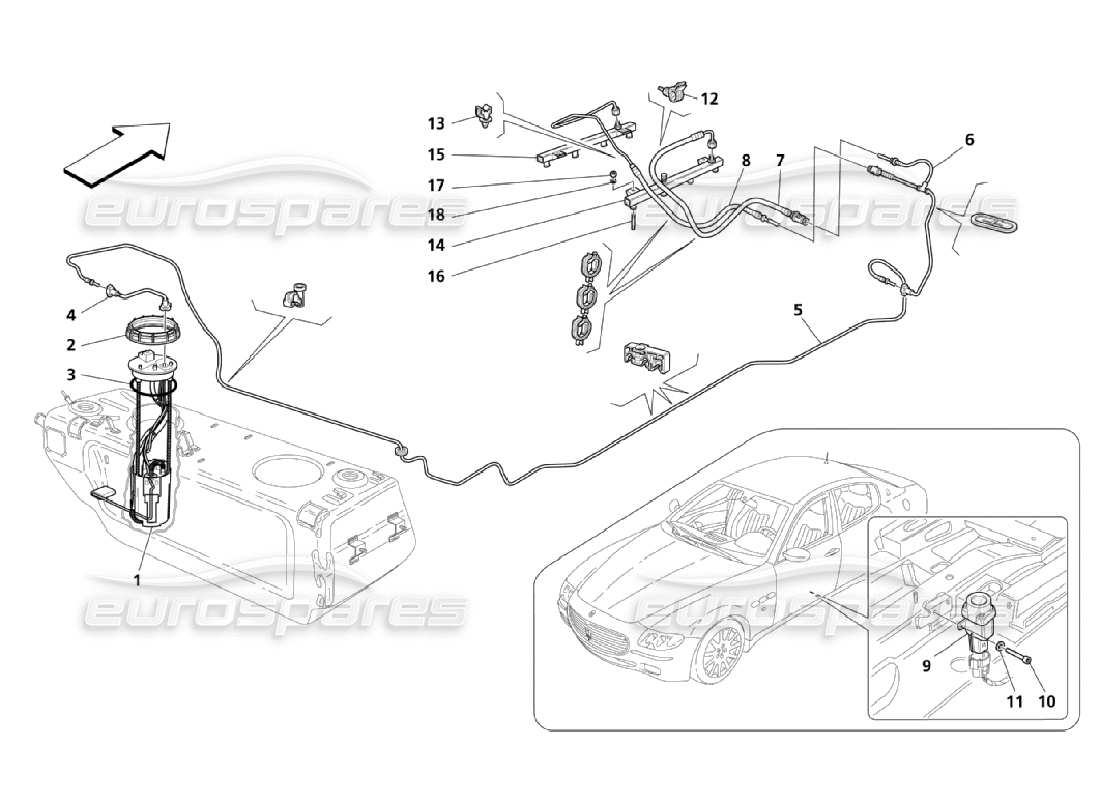

143b - Kraftstoffpumpen und Rohrleitungen – gültig ab Fahrzeug 24275
Maserati QTP. (2006) 4.2 Fuel Pumps And Piping - Valid From Car 24275 Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 214369
BENZINPUMPE
Gültig ab Fahrzeug Ass. Nr. 24275
aus £313,71
aus £313,71
# 002
MPN: 181682
RINGMUTTER
Gültig ab Fahrzeug Ass. Nr. 24275
aus £7,68
aus £7,68
# 003
MPN: 181681
Dichtung
Gültig ab Fahrzeug Ass. Nr. 24275
aus £11,53
aus £11,53
# 004
MPN: 219391
KRAFTSTOFFFÖRDERROHR
Gültig ab Fahrzeug Ass. Nr. 24275
aus £12,29
aus £12,29
# 005
MPN: 218483
KRAFTSTOFFLEITUNG VON DER PUMPE ZUM ANSCHLUSS
Gültig ab Fahrzeug Ass. Nr. 24275
aus £76,71
aus £76,71
# 006
MPN: 225024
KRAFTSTOFFLEITUNG VOM ANSCHLUSS ZUM MOTOR
Gültig ab Fahrzeug Ass. Nr. 24275
aus £44,10
aus £44,10
# 007
MPN: 209820
RECHTES KRAFTSTOFFFÖRDERROHR
Gültig ab Fahrzeug Ass. Nr. 24275
aus £46,27
aus £46,27
# 008
MPN: 209821
LINKES KRAFTSTOFFFÖRDERROHR
Gültig ab Fahrzeug Ass. Nr. 24275
aus £32,29
aus £32,29
# 009
MPN: 163675
Trägheitsschalter
Gültig ab Fahrzeug Ass. Nr. 24275
aus £12,99
aus £12,99
# 010
MPN: 13026121
SCHRAUBEN
Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 011
MPN: 11199274
Scheibe
Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,54
aus £0,54
# 012
MPN: 206536
CLIP
Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,54
aus £0,54
# 013
MPN: 198271
CLIP
Gültig ab Fahrzeug Ass. Nr. 24275 – (Menge 1 für Autos GD)
aus £0,50
aus £0,50
# 014
MPN: 215338
KOMPLETTES RH-INJEKTORROHR
Gültig ab Fahrzeug Ass. Nr. 24275 – Komplett mit Elektroinjektoren
aus £874,40
aus £874,40
# 015
MPN: 215337
KOMPLETTES ROHR DER LINKEN INJEKTOREN
Gültig ab Fahrzeug Ass. Nr. 24275 – Komplett mit Elektroinjektoren
aus £440,48
aus £440,48
# 016
MPN: 13516824
ZUCHT
Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 017
MPN: 16102314
NUSS
Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 018
MPN: 11198074
Scheibe
Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
