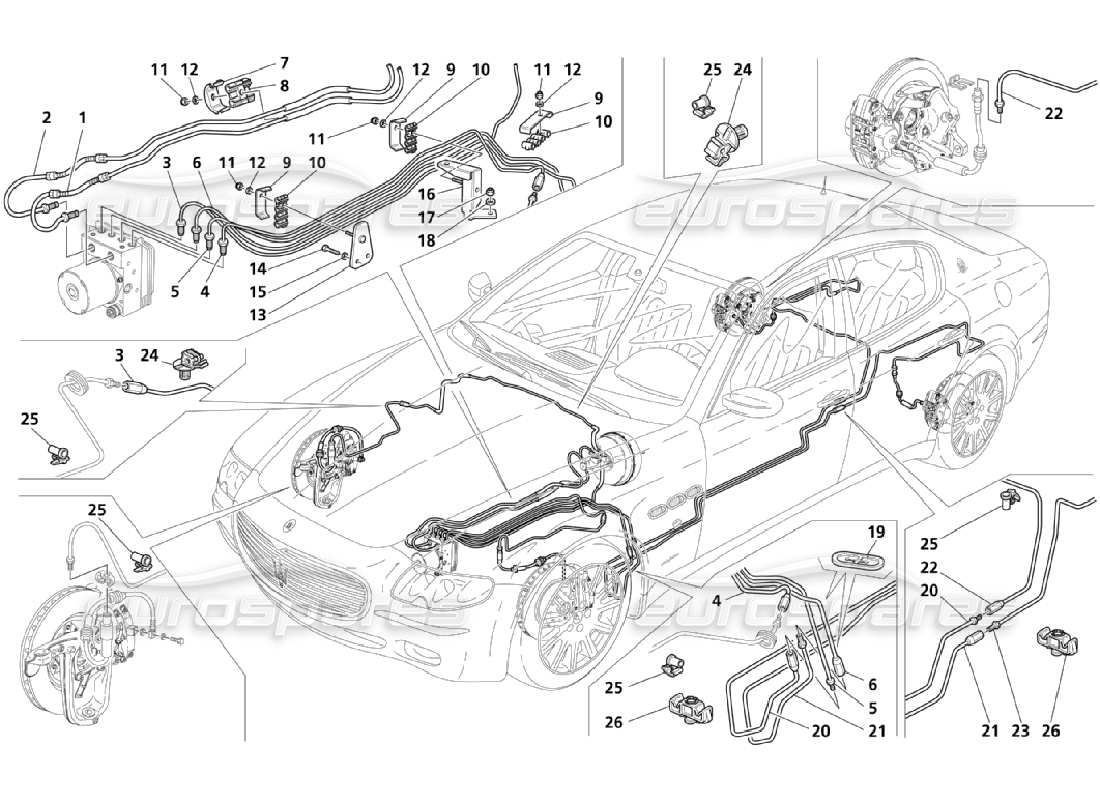

420b - Rohrleitungen (Seite 2-4)
Maserati QTP. (2006) 4.2 Piping (Page 2-4) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 223145
STARRES ROHR VON DER PUMPE ZUR STEUEREINHEIT (MC1)
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £57,41
aus £57,41
# 002
MPN: 223146
STARRES ROHR VON DER PUMPE ZUR STEUEREINHEIT (MC2)
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £57,41
aus £57,41
# 003
MPN: 207434
STARRES ROHR VON DER STEUEREINHEIT ZUM RECHTEN ANSCHLUSS
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £28,85
aus £28,85
# 004
MPN: 207435
STARRES ROHR VON DER STEUEREINHEIT ZUM LINKEN ANSCHLUSS
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £11,12
aus £11,12
# 005
MPN: 207436
STARRES ROHR VON DER STEUEREINHEIT ZUM RECHTEN ZWISCHENROHR
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £11,99
aus £11,99
# 006
MPN: 207437
STARRES ROHR VOM STEUERGERÄT ZUM LINKEN ZWISCHENROHR
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £11,99
aus £11,99
# 007
MPN: 193722
HALTER
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £6,58
aus £6,58
# 008
MPN: 192275
CLIP
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £2,93
aus £2,93
# 009
MPN: 200288
HALTER
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £6,98
aus £6,98
Dieses Teil ersetzt die Teilenummer 193721
# 010
MPN: 192276
CLIP
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £2,93
aus £2,93
# 011
MPN: 169180
NUSS
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 012
MPN: 12637824
Scheibe
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 013
MPN: 203822
Halterung
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £6,11
aus £6,11
# 014
MPN: 10977624
SCHRAUBEN
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 015
MPN: 12637824
Scheibe
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 016
MPN: 194855
Halterung
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £12,53
aus £12,53
# 017
MPN: 16100814
NUSS
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,71
aus £0,71
# 018
MPN: 14496524
Scheibe
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £0,47
aus £0,47
# 019
MPN: 200467
Dichtung
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275 – Gültig bis zur Erschöpfung des Vorrats
aus £4,28
aus £4,28
# 019
MPN: 221727
Dichtung
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275 – Gültig nach Erschöpfung des Lagerbestands von 200467
aus £4,28
aus £4,28
# 020
MPN: 194858
RH STARRES ZWISCHENROHR
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £22,49
aus £22,49
# 021
MPN: 194859
LINKES STARRES ZWISCHENROHR
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £19,30
aus £19,30
# 022
MPN: 198081
STARRES ROHR VOM RECHTEN ZWISCHENROHR ZUM RECHTEN HINTERRAD
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275 – Gültig bis zur Erschöpfung des Vorrats
aus £28,85
aus £28,85
# 022
MPN: 227265
STARRES ROHR VOM RECHTEN ZWISCHENROHR ZUM RECHTEN HINTERRAD
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275 – Gültig nach Erschöpfung des Lagerbestands von 198081
aus £29,79
aus £29,79
# 023
MPN: 194857
STARRES ROHR VOM LINKEN ZWISCHENROHR ZUM LINKEN HINTERRAD
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £88,71
aus £88,71
# 024
MPN: 192277
CLIP
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £1,59
aus £1,59
# 025
MPN: 192279
CLIP
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £1,11
aus £1,11
# 026
MPN: 192278
CLIP
Nicht für GD - Gültig ab Fahrzeug Ass. Nr. 24275
aus £1,11
aus £1,11
