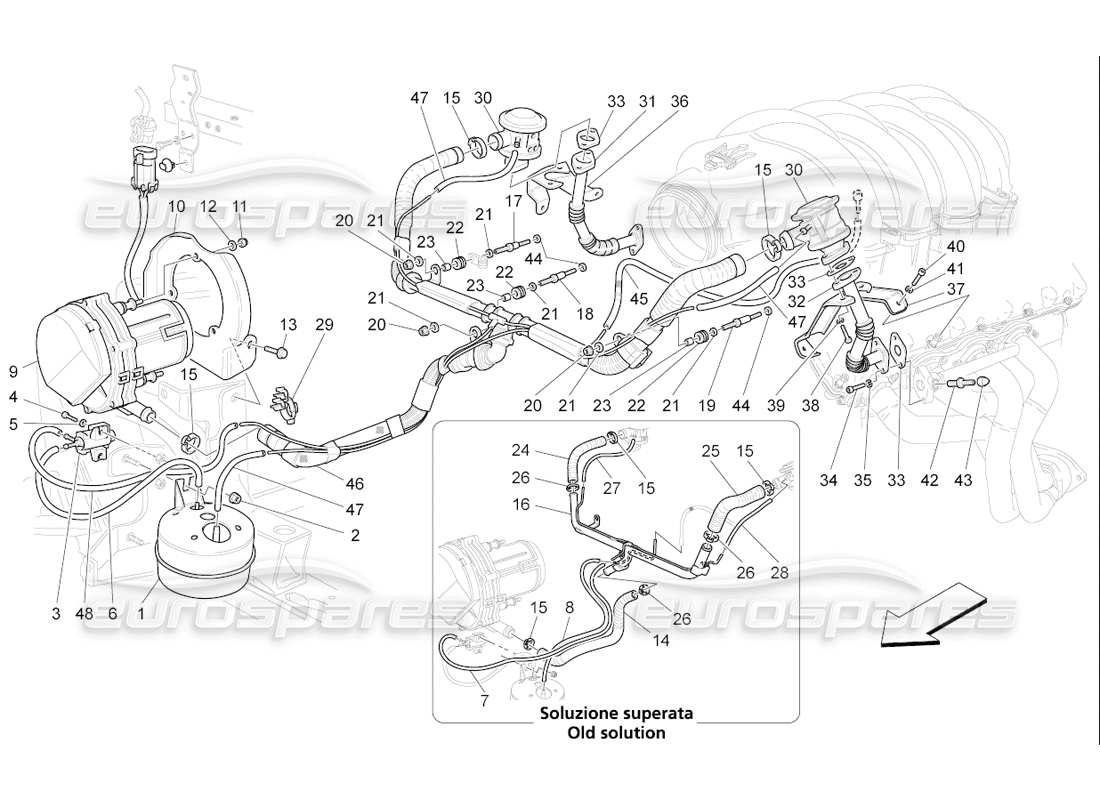

018 - zusätzliches Luftsystem
Maserati QTP. (2006) 4.2 F1 Additional Air System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 01
MPN: 330328400
VAKUUMBEHÄLTER
aus £9,40
aus £9,40
# 02
MPN: 14059211
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 675000181
# 03
MPN: 315769
EIN/AUS-MAGNETVENTIL
aus £16,18
aus £16,18
Dieses Teil ersetzt die Teilenummer 184363
# 04
MPN: 14304224
SCHRAUBEN
aus £0,47
aus £0,47
# 05
MPN: 12601174
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 675000100
# 06
MPN: 200131
ÄRMEL
Ersetzung
Ersetzung
# 06
MPN: 238513
ÄRMEL
aus £1,30
aus £1,30
Dieses Teil ersetzt die Teilenummer 200131
# 07
MPN: 200132
ALTE LÖSUNG ÄRMELN
aus £3,04
aus £3,04
# 08
MPN: 209919
ALTE LÖSUNG ÄRMELN
aus £12,57
aus £12,57
Dieses Teil ersetzt die Teilenummer 200130
# 09
MPN: 181197
SEKUNDÄRLUFTPUMPE
aus £157,99
aus £157,99
# 10
MPN: 188210
LUFTPUMPEN-BEFESTIGUNGSHALTERUNG
aus £17,13
aus £17,13
# 11
MPN: 102948
NUSS
aus £0,47
aus £0,47
# 12
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601270
# 13
MPN: 16281921
SCHRAUBEN
aus £1,59
aus £1,59
# 14
MPN: 195435
ROHR ALTE LÖSUNG
aus £28,31
aus £28,31
# 15
MPN: 178054
KLEMME GÜLTIG FÜR FAHRZEUGE MIT ALTER LÖSUNG
aus £0,47
aus £0,47
# 15
MPN: 226356
KLEMME NICHT FÜR AUTOS MIT ALTER LÖSUNG
aus £0,53
aus £0,53
# 16
MPN: 195438
VENTIL LUFTFÖRDERROHR ALTE LÖSUNG
aus £67,68
aus £67,68
# 17
MPN: 194437
ZUCHT
aus £10,65
aus £10,65
# 18
MPN: 199865
ZUCHT
aus £7,37
aus £7,37
# 19
MPN: 199852
ZUCHT
aus £23,55
aus £23,55
# 20
MPN: 159601
NUSS
aus £0,47
aus £0,47
# 21
MPN: 12647729
Scheibe
Ersetzung
Ersetzung
# 22
MPN: 219456
ANTI-VIBRATIONSUNTERSTÜTZUNG
aus £1,45
aus £1,45
Dieses Teil ersetzt die Teilenummer 315520375
# 22
MPN: 315520375
ANTI-VIBRATIONSUNTERSTÜTZUNG
Ersetzung
Ersetzung
# 23
MPN: 219457
ABSTANDSHALTER
aus £15,07
aus £15,07
# 23
MPN: 397850624
ABSTANDSHALTER
aus £2,46
aus £2,46
# 24
MPN: 210204
RH HÜLSE ALTE LÖSUNG
aus £15,15
aus £15,15
# 25
MPN: 198659
LINKE ÄRMEL ALTE LÖSUNG
aus £11,77
aus £11,77
# 26
MPN: 178054
KLEMME ALTE LÖSUNG
aus £0,47
aus £0,47
# 27
MPN: 141235
GUMMISCHLAUCH ALTE LÖSUNG
aus £2,17
aus £2,17
# 28
MPN: 115147
GUMMISCHLAUCH ALTE LÖSUNG
aus £2,86
aus £2,86
# 29
MPN: 209670
CLIP
aus £1,98
aus £1,98
# 30
MPN: 171175
SEKUNDÄRLUFTVENTIL
aus £106,35
aus £106,35
# 31
MPN: 210203
RECHTES LUFTVENTILROHR
aus £92,77
aus £92,77
# 32
MPN: 204417
LH-LUFTVENTILROHR
aus £43,15
aus £43,15
# 33
MPN: 186781
Dichtung
aus £2,94
aus £2,94
# 34
MPN: 14305724
SCHRAUBEN
aus £0,53
aus £0,53
# 35
MPN: 127494
Scheibe
aus £0,53
aus £0,53
# 36
MPN: 210202
BEFESTIGUNGSHALTERUNG DES RECHTEN LUFTVENTILS
aus £7,16
aus £7,16
Dieses Teil ersetzt die Teilenummer 195437 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 37
MPN: 211218
LH-LUFTVENTIL-BEFESTIGUNGSHALTERUNG
aus £5,25
aus £5,25
Dieses Teil ersetzt die Teilenummer 195436 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 38
MPN: 14433124
SCHRAUBEN
aus £0,47
aus £0,47
# 39
MPN: 127494
Scheibe
aus £0,53
aus £0,53
# 40
MPN: 198312
SCHRAUBEN
aus £0,50
aus £0,50
# 41
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
# 42
MPN: 152630
GEWINDEVERBINDUNG
aus £45,55
aus £45,55
# 43
MPN: 150595
Überwurfmutter
aus £0,47
aus £0,47
# 44
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
# 45
MPN: 224508
GUMMISCHLAUCH
aus £7,74
aus £7,74
# 46
MPN: 222216
KOMPLETTE SEKUNDÄRLUFTLEITUNG
aus £171,42
aus £171,42
# 47
MPN: 115666
GUMMISCHLAUCH
aus £0,65
aus £0,65
# 48
MPN: 115412
GUMMISCHLAUCH
aus £1,37
aus £1,37
