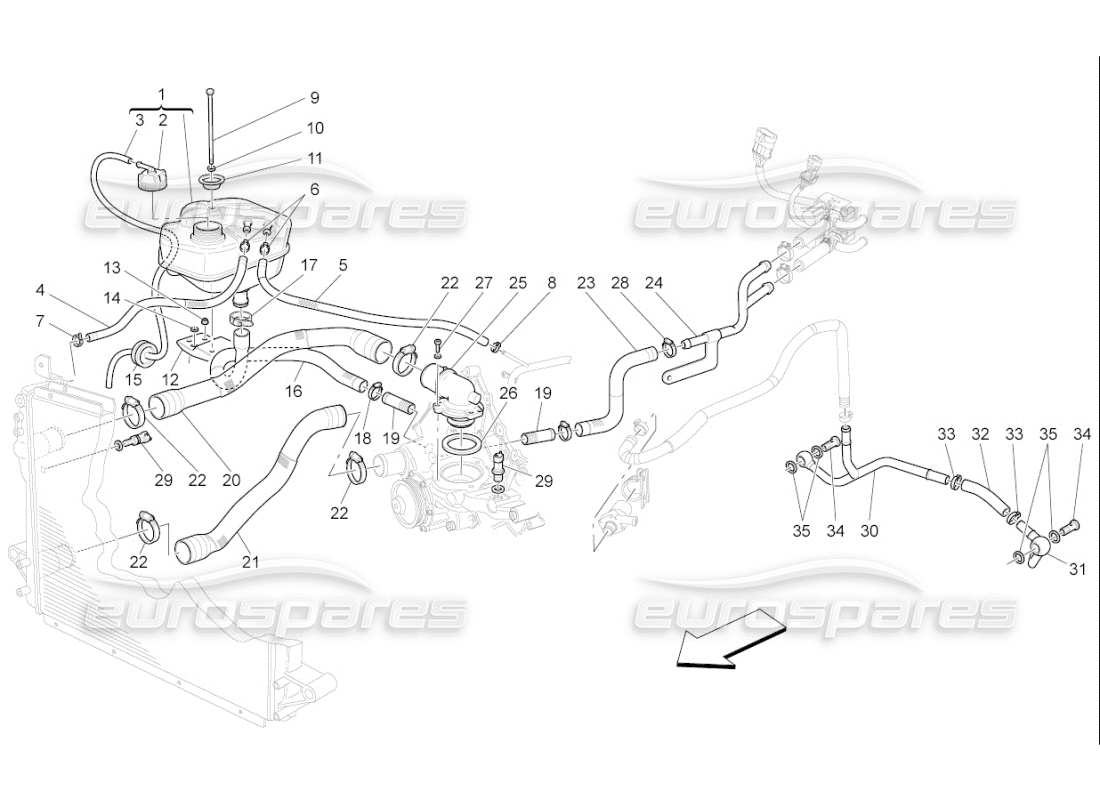

022 - KÜHLSYSTEM: NOURICE UND LINIEN
Maserati QTP. (2008) 4.2 auto Cooling System: Nourice And Lines Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 01
MPN: 296547
KOMPLETTER AUSDEHNUNGSBEHÄLTER
aus £43,40
aus £43,40
Dieses Teil ersetzt die Teilenummer 226973
# 02
MPN: 980145477
Tankstopfen
aus £12,53
aus £12,53
Dieses Teil ersetzt die Teilenummer 46556738
# 03
MPN: 384001316
Schlauch
aus £7,74
aus £7,74
# 04
MPN: 230562
ENTLÜFTUNGSROHR VOM AUSDEHNUNGSBEHÄLTER ZUM KÜHLER
aus £15,34
aus £15,34
# 05
MPN: 241141
ENTLÜFTUNGSROHR VOM AUSDEHNUNGSBEHÄLTER ZUM BUNDY
aus £21,98
aus £21,98
Dieses Teil ersetzt die Teilenummer 230563
# 05
MPN: 241141
ENTLÜFTUNGSROHR VOM AUSDEHNUNGSBEHÄLTER ZUM BUNDY
aus £21,98
aus £21,98
Dieses Teil ersetzt die Teilenummer 230563
# 06
MPN: 13125470
KRAGEN
aus £0,53
aus £0,53
# 07
MPN: 13000190
SCHRAUBKRAGEN
aus £0,54
aus £0,54
# 08
MPN: 13125370
KRAGEN
aus £1,11
aus £1,11
# 09
MPN: 60607472
SCHRAUBEN
aus £5,00
aus £5,00
# 10
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601270
# 11
MPN: 82404496
TASSE
aus £1,89
aus £1,89
# 12
MPN: 228422
Halterung
aus £7,93
aus £7,93
# 13
MPN: 14065921
NUSS
aus £0,47
aus £0,47
# 14
MPN: 12646634
Scheibe
aus £1,90
aus £1,90
# 15
MPN: 228047
KABELBUCHSE
aus £4,29
aus £4,29
# 16
MPN: 227136
ROHR VOM AUSDEHNUNGSBEHÄLTER ZUR WASSERPUMPE
aus £40,12
aus £40,12
# 17
MPN: 13000590
SCHRAUBKRAGEN
aus £0,47
aus £0,47
# 18
MPN: 13000490
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 13127870 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 19
MPN: 228438
GEWINDEVERBINDUNG
aus £3,90
aus £3,90
# 20
MPN: 221355
DRUCKROHR VOM MOTOR ZUM KÜHLER
aus £38,02
aus £38,02
# 21
MPN: 221356
RÜCKLAUFLEITUNG VOM KÜHLER ZUM MOTOR
aus £24,51
aus £24,51
# 22
MPN: 13000790
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 312420106
# 23
MPN: 69418200
GUMMISCHLAUCH ZUR WASSERPUMPE
aus £16,34
aus £16,34
# 24
MPN: 69417100
STARRES ROHR
aus £29,94
aus £29,94
# 25
MPN: 230890
ABDECKUNG MIT THERMOSTAT
aus £88,71
aus £88,71
Dieses Teil ersetzt die Teilenummer 224623
# 25
MPN: 230890
ABDECKUNG MIT THERMOSTAT
aus £88,71
aus £88,71
Dieses Teil ersetzt die Teilenummer 224623
# 26
MPN: 137873
Dichtung
aus £2,86
aus £2,86
# 27
MPN: 231617
SCHRAUBEN
aus £0,47
aus £0,47
# 28
MPN: 13097090
ELASTISCHER KRAGEN
aus £2,38
aus £2,38
# 29
MPN: 180137
WASSERTEMPERATURSENSOR
aus £8,12
aus £8,12
# 30
MPN: 224788
WASSERLEITUNG VOM RECHTEN ZYLINDERKOPF
Ersetzung
Ersetzung
# 30
MPN: 240324
WASSERLEITUNG VOM RECHTEN ZYLINDERKOPF
aus £266,21
aus £266,21
Dieses Teil ersetzt die Teilenummer 224788
# 31
MPN: 226370
WASSERLEITUNG VOM LINKEN ZYLINDERKOPF
Ersetzung
Ersetzung
# 31
MPN: 240323
WASSERLEITUNG VOM LINKEN ZYLINDERKOPF
aus £235,91
aus £235,91
Dieses Teil ersetzt die Teilenummer 226370
# 32
MPN: 227489
ÄRMEL
aus £7,37
aus £7,37
# 33
MPN: 178053
KLEMME
aus £0,70
aus £0,70
# 34
MPN: 203787
UNION
aus £4,71
aus £4,71
# 35
MPN: 10259960
Dichtung
aus £0,47
aus £0,47
