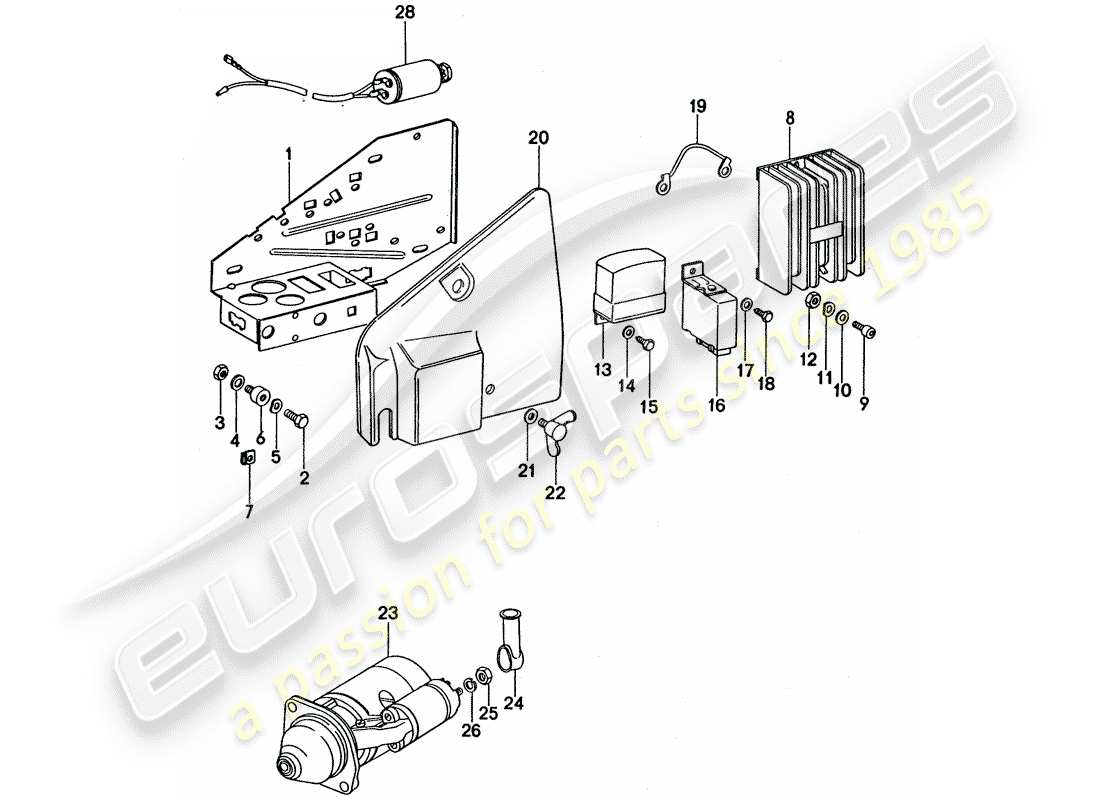

902-005 - PLATTE - ANLASSER - SCHALTEREINHEIT
Porsche 1977 (911 Turbo) PLATE - STARTER - SWITCH UNIT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 91161010303
PLATTE
aus £45,58
aus £45,58
# -
-
NUSS
# -
-
Mutter - D >> - MJ 1975
# -
-
Mutternsicherungsclip – D – MJ 1976>>
# 2
MPN: N 0102085
Schraube, Sechskant. hd. - M 6 X 8
aus £0,71
aus £0,71
# 3
MPN: 90091009602
Sicherungsmutter - VM 6
aus £6,45
aus £6,45
# 4
MPN: 90003101102
Scheibe – 6,4
aus £2,58
aus £2,58
# 5
MPN: N 0122265
Scheibe – B 6
aus £0,70
aus £0,70
# 6
MPN: 99970330200
METALASTIK-ZAHNLAGER
# 7
MPN: N 0154292
BLECHMUTTER - B 4,2 - AUSLAUFTEIL
# 7
MPN: N 0154296
Blechmutter - B 4,2
aus £0,86
aus £0,86
# 8
MPN: 93060270100
SCHALTEREINHEIT
# 8
MPN: 930602701 X
elektronisches Steuermodul
aus £1.900,34
aus £1.900,34
# -
-
Schraube, Käse HD. - M 5 X 25
# -
-
Scheibe – 5,3
# 13
MPN: 91160320613
Vibrationsregler - MOTOROLA,MARCHAL,SEV - Lichtmaschine
# -
-
RELAIS - RETARDIERUNGSREGLER - ZÜNDUNTERBRECHUNG - D - MJ 1977>> - AUSLAUFTEIL
# -
-
Relais – Verzögerungsrelais – Zündunterbrechung – D – MJ 1977>>
# 14
MPN: 90015100102
Scheibe - A 4,3
# 15
MPN: 90018701302
BLECHSCHRAUBE,HEX.HD. - BZ 4,2 X 13
aus £0,76
aus £0,76
# -
-
GUMMI-TÜLLE
# 16
MPN: 91161511500
RELAIS – FÜR – HECKSCHEIBENSCHEIBE – 2-STAGE HEIZUNG
aus £187,71
aus £187,71
# 19
MPN: 91161200800
ERDUNGSBAND
aus £10,20
aus £10,20
# 20
MPN: 93061010500
Cover - D >> - MJ 1975
# 20
MPN: 93061010503
Cover - D - MJ 1976>>
aus £27,82
aus £27,82
# 21
MPN: 90015100302
Scheibe – A 6,4 – AUSLAUFTEIL
# 21
MPN: 90015100603
Scheibe - A 6,4
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 90015100609
# 22
MPN: 90002910202
FLÜGELSCHRAUBE - M 6 X 12
aus £2,92
aus £2,92
# 23
MPN: 91660410100
STARTER – (1,5 PS)
# 23
MPN: 916604101 X
STARTER – (1,5 PS) – AUSLAUFTEIL
# 23
MPN: 916604101BX
STARTER – (1,5 PS) – AUSLAUFTEIL
# 23
MPN: 911604101BX
STARTER – (1,5 PS) – AUCH VERWENDEN:
--111 971 921 B
# 24
MPN: 99965900650
SCHUTZKAPPE
aus £6,59
aus £6,59
# 25
MPN: N 0111322
verhexen. Nuss - M 8
# 26
MPN: N 0120082
SICHERUNGSRING - B 8
# -
-
STANDARD-RELAIS – ROT
# -
-
MÄNNLICHER BLADE-ANSCHLUSS
# -
-
Sicherungskasten - Dreifach
# -
-
SCHRAUBE, KÄSE HD. - AM 4 X 12
# -
-
Scheibe – B 4
# -
-
VERHEXEN. MUTTER - M 4 - AUSLAUFTEIL
# -
-
MUTTER - M 4
# 28
MPN: 91161840100
Kondensator
# -
-
HALTEHALTER
