107-020 - für - k-jetronic i

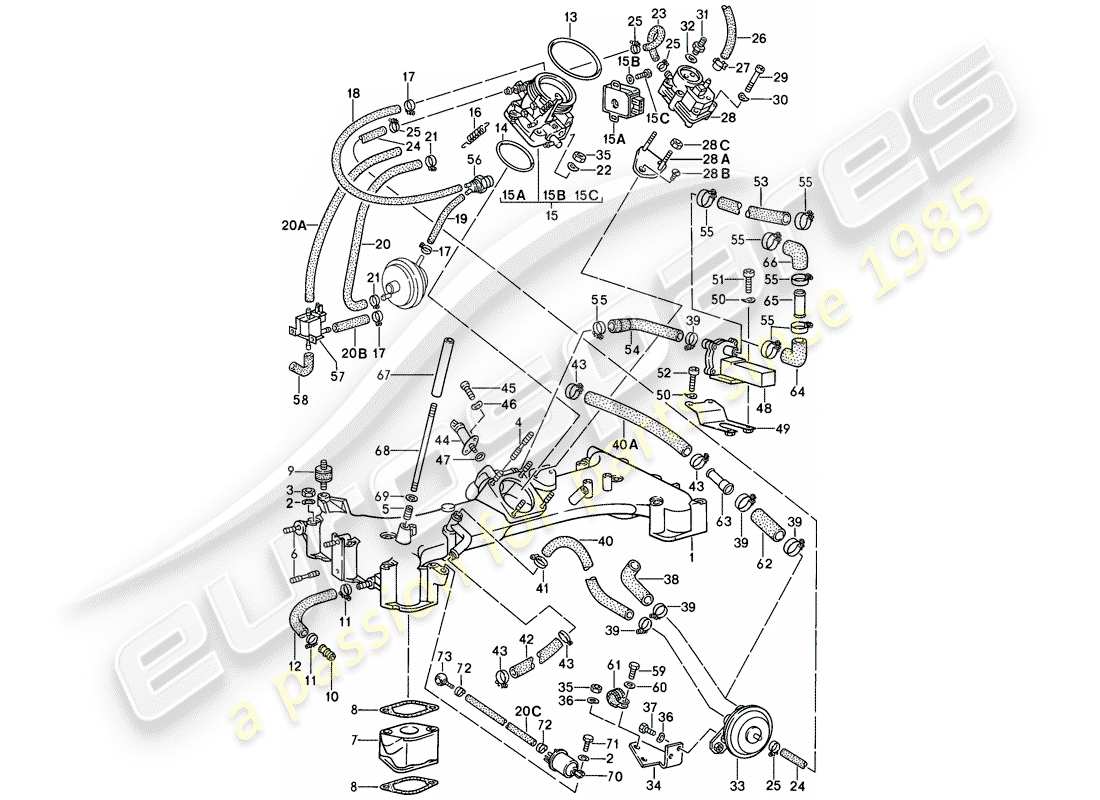

Porsche 1987 (911) FOR - K-JETRONIC I Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 93011003400
Ansaugkrümmer
(93066)
aus £1.620,47
aus £1.620,47
# 1
MPN: 93011093400
Ansaugkrümmer
(930.66-S)
aus £354,01
aus £354,01
# 2
MPN: N 01152513
Scheibe - B 8
(PR:148)
# 3
MPN: 90007602502
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 3
MPN: 90007606402
verhexen. Nuss - M 8
aus £0,59
aus £0,59
# 4
MPN: 99906209302
STUD - BM 6 X 35
aus £3,48
aus £3,48
# 5
MPN: 99950400400
GEWINDEEINSATZ - M 8
aus £6,90
aus £6,90
# 6
MPN: 99906200902
STUD - BM 8 X 28 - AUSLAUFTEIL
# 6
MPN: 90006010501
STUD - BM 8 X 28
aus £7,84
aus £7,84
# 7
MPN: 93011014103
FLANSCH
aus £121,45
aus £121,45
# 8
MPN: 93011019710
Dichtung
Ersetzung
Ersetzung
# 9
MPN: 93011019400
GEBUNDENER GUMMIPUFFER
# 10
MPN: 93011026700
SCHLAUCHANSCHLUSS
# 11
MPN: 99951255400
SCHLAUCHKLEMME - A 9 X 18
aus £2,68
aus £2,68
Dieses Teil ersetzt die Teilenummer 90027200302
# -
-
SCHLAUCH - 12 X 19
# 12
-
KÜRZEN AUF:
270 MM
# 13
MPN: 99970147740
O-RING
aus £7,88
aus £7,88
# 14
MPN: 99970146840
O-RING - 67,5 X 75,4 X 4
aus £12,61
aus £12,61
# 15
MPN: 93011025008
KLAPPENDÜSE
(93066)
aus £1.249,50
aus £1.249,50
# 16
MPN: 93011049700
SPANNUNGSFEDER
aus £3,27
aus £3,27
# 17
MPN: 99951236102
Schlauchklemme - S6/7ZY
aus £7,97
aus £7,97
# -
-
SCHLAUCH - ROT - 3,2 X 7
# 18
-
KÜRZEN AUF:
390 MM
# 19
-
KÜRZEN AUF:
1000 MM
# -
-
SCHLAUCH - BLAU - 4 X 10
# 20
-
KÜRZEN AUF:
575 MM (93066)
# -
-
SCHLAUCH - BLAU - 3,2 X 7
# 20
-
KÜRZEN AUF:
270 MM (930.66-S PR:148)
# 21
MPN: 99951215902
Schlauchklemme - S9/9ZY
(93066)
# 21
MPN: 99951208202
Schlauchklemme – 10/9 – Auslaufartikel
(93066)
# 21
MPN: 99951208201
Schlauchklemme - 10/9
(93066)
aus £4,02
aus £4,02
# 22
MPN: N 0122265
Scheibe – B 6
aus £0,70
aus £0,70
# -
-
Schlauch – Schwarz – 5 X 11 – Auslaufartikel
# -
-
Schlauch - Schwarz - 5 X 11
# 23
-
KÜRZEN AUF:
150 MM (93066)
# 24
-
KÜRZEN AUF: - 750 MM
405 MM (PR:148 930.66-S)
# 25
MPN: 99951208202
Schlauchklemme – 10/9 – Auslaufartikel
# 25
MPN: 99951208201
Schlauchklemme - 10/9
aus £4,02
aus £4,02
# -
-
Schlauch – Schwarz – 8 X 14 – Auslaufartikel
# -
-
Schlauch – Schwarz – 7,3 X 3
# 26
-
KÜRZEN AUF:
120 MM
# 27
MPN: 99951216002
Schlauchklemme – 13/9 – Auslaufartikel
# 27
MPN: PCG51216002
Schlauchklemme - 13/9
Ersetzung
Ersetzung
# 28
MPN: 93060610505
AUFWÄRMVENTIL
(93066)
Ersetzung
Ersetzung
# 28
MPN: 930606105EX
AUFWÄRMVENTIL
(93066)
aus £1.174,20
aus £1.174,20
Dieses Teil ersetzt die Teilenummer 93060610505
# 29
MPN: N 0447033
Bolzen, mit Sechskant. Sockel - hd. - M 6 X 45
aus £1,68
aus £1,68
# 29
MPN: 90011905502
Schraube, Käse HD. - M 6 X 60
aus £2,98
aus £2,98
# 30
MPN: N 0122265
Scheibe – A 6
aus £0,70
aus £0,70
# 31
MPN: 90091500402
ADAPTER
aus £5,68
aus £5,68
# 32
MPN: 90012314430
Dichtungsring - A 10 X 13,5
aus £0,59
aus £0,59
# 33
MPN: 93011017300
VAKUUMBEGRENZER
Ersetzung
Ersetzung
# 34
MPN: 93011016700
HALTEHALTER
# 34
MPN: 93011096700
HALTEHALTER
(930.66-S PR:148)
aus £140,92
aus £140,92
# 35
MPN: 90007601002
MUTTER - M 6 - AUSLAUFTEIL
# 35
MPN: 9000760100B
MUTTER - M 6
Ersetzung
Ersetzung
# 36
MPN: N 0122265
Scheibe – B 6
aus £0,70
aus £0,70
# 37
MPN: 99907200509
VERHEXEN. MUTTER - M 6 X 12 - AUSLAUFTEIL
# 37
MPN: 99907200501
Schraube, Sechskant. hd. - M 6 X 12
aus £2,58
aus £2,58
# 37
MPN: N 01021513
SCHRAUBE, SECHSKANT. HD. - - M 6 X 15
(930.66-S PR:148)
aus £2,09
aus £2,09
# 38
MPN: 93011017101
Schlauch
Ersetzung
Ersetzung
# 39
MPN: PCG51223702
Schlauchklemme - 26/9
# -
-
Schlauch - 15 X 4,5
# 40
-
KÜRZEN AUF:
90 MM
# 40
-
KÜRZEN AUF:
500 MM (930.66-S PR:148)
# 40
-
KÜRZEN AUF:
220 MM (930.66-S)
# 41
MPN: N 0241151
SCHLAUCHKLEMME - 9/23 ZY
# -
-
Schlauch - 15 X 3,5
# 42
-
KÜRZEN AUF:
300 MM
# 43
MPN: 99951234600
Schlauchklemme - 22/9
aus £3,29
aus £3,29
# 44
MPN: 93060610701
ELEKTRISCHES STARTVENTIL
aus £379,71
aus £379,71
# 45
MPN: N 0147402
Schraube, Käse HD. - M 6 X 16
# 45
MPN: N 01474011
Bolzen, mit Sechskant. Sockel - hd. - M 6 X 16
aus £1,04
aus £1,04
# 46
MPN: N 0122265
Scheibe – A 6
aus £0,70
aus £0,70
# 47
MPN: 99970139550
O-RING
aus £1,12
aus £1,12
# 48
MPN: 93060610200
LEERLAUFLUFTSTEUERUNG – AUSLAUFTEIL
# 48
MPN: 930606102 X
LEERLAUFLUFTREGELUNGS
aus £717,95
aus £717,95
# 49
MPN: 93011022901
Halterung
(93066)
aus £14,59
aus £14,59
# 50
MPN: N 0122265
Scheibe – B 6
aus £0,70
aus £0,70
# 51
MPN: 90006700902
Schraube, Käse HD. - M 6 X 15 – Auslaufartikel
# 51
MPN: 90006742901
Schraube, Käse HD. - M 6 X 15
aus £3,54
aus £3,54
# 52
MPN: 90006700802
Schraube, Käse HD. - M 6 X 12 – Auslaufartikel
# 52
MPN: 90006700803
Schraube, Käse HD. - M 6 X 12
aus £0,82
aus £0,82
# 53
MPN: 99923900940
Schlauch
(93066)
aus £29,97
aus £29,97
# 54
MPN: 93011033500
LUFTSCHLAUCH – AUSLAUFTEIL
(93066)
Ersetzung
Ersetzung
# 54
MPN: 93011033508
LUFTSCHLAUCH
(93066)
aus £45,76
aus £45,76
Dieses Teil ersetzt die Teilenummer 93011033500
# 55
MPN: N 0241412
Schlauchklemme – 9 X 31 ZY
# 56
MPN: 93011040101
THERMOVENTIL
aus £78,07
aus £78,07
# 59
MPN: 90007501702
Schraube, Sechskant. hd. - M 6 X 25
(930.66-S PR:148)
# 59
MPN: 90007501703
Schraube, Sechskant. hd. - M 6 X 25
(930.66-S PR:148)
aus £0,73
aus £0,73
# 60
MPN: N 0115247
Scheibe – A 6,4 – AUSLAUFTEIL
(930.66-S PR:148)
# 60
MPN: N 01152427
Scheibe - A 6,4
(930.66-S PR:148)
aus £0,47
aus £0,47
# 61
MPN: 99951106902
Klemme – 12 X 15 – Auslaufartikel
(930.66-S PR:148)
# 61
MPN: 9995110690C
Klemme - 12 X 15
(930.66-S PR:148)
aus £7,91
aus £7,91
# 62
MPN: 93011017101
Schlauch - zur Montage Werkstattmaterial verwenden
(930.66-S PR:148)
Ersetzung
Ersetzung
# 63
MPN: 93011053500
VERBINDUNGSROHR
(930.66-S PR:148)
aus £71,63
aus £71,63
# 64
MPN: 93111018101
FORMSCHLAUCH
(930.66-S PR:148)
aus £15,33
aus £15,33
# 65
MPN: 93011053600
VERBINDUNGSROHR
(930.66-S PR:148)
aus £24,25
aus £24,25
# 66
MPN: 93111018301
FORMSCHLAUCH
(930.66-S PR:148)
aus £10,00
aus £10,00
# 67
MPN: 93011033202
Hülse - 105,4 MM
links (930.66-S PR:148)
aus £22,54
aus £22,54
# 67
MPN: 93011033201
Hülse - 99 MM
richtig (930.66-S PR:148)
aus £32,07
aus £32,07
# 68
MPN: 93011053801
STUD - BM 8 X 150
links (930.66-S PR:148)
aus £36,63
aus £36,63
# 68
MPN: 93011053800
STUD - BM 8 X 160
richtig (930.66-S PR:148)
aus £36,63
aus £36,63
# 69
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
links (930.66-S PR:148)
# 69
MPN: 90002500703
Scheibe - A 8,4
links (930.66-S PR:148)
aus £0,84
aus £0,84
# 70
MPN: 047906283
UMSTELLVENTIL
(930.66-S PR:148)
aus £128,13
aus £128,13
# 71
MPN: 90007508702
SCHRAUBE, SECHSKANT. HD. - M 8 X 16 – AUSLAUFENDES TEIL
(930.66-S PR:148)
# 71
MPN: 90007508703
Schraube, Sechskant. hd. - M 8 X 16
(930.66-S PR:148)
Ersetzung
Ersetzung
# 71
MPN: 90007508704
Schraube, Sechskant. hd. - M 8 X 16
M8X16-yellow (930.66-S PR:148)
aus £0,86
aus £0,86
Dieses Teil ersetzt die Teilenummer 90007508703
# 72
MPN: 311133343A
SCHLAUCHKLEMME
(930.66-S PR:148)
aus £2,55
aus £2,55
# 73
MPN: 91111038200
RINGSTÜCK
(930.66-S PR:148)
aus £5,08
aus £5,08
-part-diagram-107-030.webp "PORSCHE 1987 (911) FÜR - K-JETRONIC II TEILEDIAGRAMM")
-part-diagram-107-035.webp "PORSCHE 1987 (911) FÜR - K-JETRONIC III TEILEDIAGRAMM")
-part-diagram-107-040.webp "PORSCHE 1987 (911) TURBOAUFLADUNG TEILEDIAGRAMM")
-part-diagram-107-045.webp "PORSCHE 1987 (911) LADELUFTKÜHLER TEILEDIAGRAMM")
-part-diagram-108-000.webp "PORSCHE 1987 (911) LUFTINJEKTION TEILEDIAGRAMM")
-part-diagram-108-005.webp "PORSCHE 1987 (911) LUFTINJEKTION TEILEDIAGRAMM")
-part-diagram-108-007.webp "PORSCHE 1987 (911) LUFTINJEKTION TEILEDIAGRAMM")
-part-diagram-108-010.webp "PORSCHE 1987 (911) ZUSÄTZLICHES GEBLÄSE TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1987 (911) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-180-010.webp "PORSCHE 1987 (911) SONDERMODELL – FLACHNOSE-DESIGN – ÖLKÜHLER – D – MJ 1988>> TEILEDIAGRAMM")
-part-diagram-198-000.webp "PORSCHE 1987 (911) DICHTUNGSSATZ - REPARATURSÄTZE - REPARATURSATZ FÜR DIE WARTUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1987 (911) MOTORÖL – PORSCHE KLASSISCH 10W60 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1987 (911) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1987 (911) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1987 (911) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-201-015.webp "PORSCHE 1987 (911) TANKBELÜFTUNG TEILEDIAGRAMM")
-part-diagram-201-020.webp "PORSCHE 1987 (911) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1987 (911) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1987 (911) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1987 (911) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1987 (911) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-202-016.webp "PORSCHE 1987 (911) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1987 (911) HEIZLUFTVERSORGUNG TEILEDIAGRAMM")
-part-diagram-298-000.webp "PORSCHE 1987 (911) MONTAGESATZ - REPARATURSATZ - WARTUNGSSET TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1987 (911) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1987 (911) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1987 (911) KUPPLUNGSAUSRÜCKER - MECHANISCH TEILEDIAGRAMM")
-part-diagram-301-007.webp "PORSCHE 1987 (911) KUPPLUNGSAUSRÜCKER - HYDRAULISCH TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1987 (911) ERSATZGETRIEBE – GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-302-002.webp "PORSCHE 1987 (911) ERSATZGETRIEBE – GETRIEBEGEHÄUSE TEILEDIAGRAMM")
-part-diagram-302-005.webp "PORSCHE 1987 (911) GETRIEBEGEHÄUSE – GETRIEBEABDECKUNG TEILEDIAGRAMM")
-part-diagram-302-007.webp "PORSCHE 1987 (911) GETRIEBEGEHÄUSE – GETRIEBEABDECKUNG TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1987 (911) ZAHNRADSÄTZE - 4-SPEED TEILEDIAGRAMM")
-part-diagram-303-005.webp "PORSCHE 1987 (911) ZAHNRÄDER UND WELLEN – 4-SPEED TEILEDIAGRAMM")
-part-diagram-303-010.webp "PORSCHE 1987 (911) ZAHNRADSÄTZE - 5-SPEED TEILEDIAGRAMM")
-part-diagram-303-015.webp "PORSCHE 1987 (911) ZAHNRÄDER UND WELLEN – 5-SPEED TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1987 (911) SCHALTSTANGEN - SCHALTGABELN - FÜR - 4-SPEED - UND - 5-SPEED TEILEDIAGRAMM")
-part-diagram-304-005.webp "PORSCHE 1987 (911) SPANNPLATTE - SCHALTSPERRE - 5-SPEED TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1987 (911) DIFFERENTIAL TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1987 (911) SPERRDIFFERENZIAL TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1987 (911) GETRIEBEAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-398-000.webp "PORSCHE 1987 (911) DICHTUNGSSATZ TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 1987 (911) VORDERACHSE - STABILISATOR TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1987 (911) STOSSDÄMPFERFEDER – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1987 (911) LENKUNGSTEILE TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1987 (911) LENKUNGSTEILE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1987 (911) HINTERACHSE TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1987 (911) ANTRIEBSWELLE – HINTERRADNABE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1987 (911) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-601-000.webp "PORSCHE 1987 (911) RÄDER TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1987 (911) BREMSE - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-602-005.webp "PORSCHE 1987 (911) BREMSE - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1987 (911) BREMSE - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-603-005.webp "PORSCHE 1987 (911) BREMSE - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1987 (911) BEHÄLTER FÜR - BREMSFLÜSSIGKEIT - HAUPTBREMSZYLINDER TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 1987 (911) BREMSLEITUNG TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1987 (911) BREMSLEITUNG TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1987 (911) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1987 (911) GETRIEBESTEUERUNG - D >> - MJ 1988 TEILEDIAGRAMM")
-part-diagram-701-001.webp "PORSCHE 1987 (911) GETRIEBESTEUERUNG TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 1987 (911) HANDBREMSHEBEL - BEDIENHEBEL - FÜR - HEIZUNG TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1987 (911) PEDALE - D >> - MJ 1988 TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1987 (911) PEDALE - D >> - MJ 1988 TEILEDIAGRAMM")
-part-diagram-702-006.webp "PORSCHE 1987 (911) PEDALE TEILEDIAGRAMM")
-part-diagram-702-007.webp "PORSCHE 1987 (911) PEDALE TEILEDIAGRAMM")
-part-diagram-702-008.webp "PORSCHE 1987 (911) HYDRAULISCHE KUPPLUNG – BEDIENUNG – KUPPLUNGSGEBERZYLINDER – HYDRAULISCHE KUPPLUNGSLEITUNG TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1987 (911) PEDALE – FÜR – GASSTEUERUNG TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1987 (911) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-020.webp "PORSCHE 1987 (911) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1987 (911) INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-030.webp "PORSCHE 1987 (911) KOTFLÜGEL - MIT: - BLECHBECHER FÜR TANK TEILEDIAGRAMM")
-part-diagram-801-031.webp "PORSCHE 1987 (911) KOTFLÜGEL - MIT: - KUNSTSTOFFBECHER FÜR DEN TANK - PASSEND WERKSTATTMATERIAL TEILEDIAGRAMM VERWENDEN")
-part-diagram-801-035.webp "PORSCHE 1987 (911) AUßENVERKLEIDUNG - ZUR MONTAGE WERKSTATTMATERIAL VERWENDEN TEILEDIAGRAMM")
-part-diagram-801-040.webp "PORSCHE 1987 (911) AUßENVERKLEIDUNG - ZUR MONTAGE WERKSTATTMATERIAL VERWENDEN TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1987 (911) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-802-001.webp "PORSCHE 1987 (911) ABDECKUNG FÜR STOßSTANGE - FRONTSPOILER - CARRERA TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1987 (911) STOSSSTANGE TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1987 (911) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 1987 (911) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-010.webp "PORSCHE 1987 (911) HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1987 (911) ZUBEHÖR – TÜREN TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1987 (911) EINBAUTEILE - TÜREN TEILEDIAGRAMM")
-part-diagram-804-006.webp "PORSCHE 1987 (911) ZENTRALE SCHLIEßANLAGE TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 1987 (911) FENSTERHEBER TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1987 (911) FENSTERRAHMEN TEILEDIAGRAMM")
-part-diagram-804-020.webp "PORSCHE 1987 (911) FENSTERRAHMEN TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1987 (911) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-805-005.webp "PORSCHE 1987 (911) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-805-010.webp "PORSCHE 1987 (911) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1987 (911) INNENAUSSTATTUNG - VORDERER GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-807-001.webp "PORSCHE 1987 (911) VERZIERUNGEN – FUSSRAUM – ABNEHMBARE TEPPICHE TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 1987 (911) INNENAUSSTATTUNG - KLEBETEPPICH TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1987 (911) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-807-006.webp "PORSCHE 1987 (911) INNENAUSSTATTUNG - DACH - ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-807-007.webp "PORSCHE 1987 (911) INNENAUSSTATTUNG TEILEDIAGRAMM")
-part-diagram-807-010.webp "PORSCHE 1987 (911) INNENAUSSTATTUNG - TÜREN TEILEDIAGRAMM")
-part-diagram-807-015.webp "PORSCHE 1987 (911) KAROSSERIE – SCHALLABSORBER TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1987 (911) SITZ - KOMPLETT TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1987 (911) ARMATURENBRETT – MIT EINBAUTEILEN TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1987 (911) HANDSCHUHFACH – SONNENBLENDEN TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1987 (911) RÜCKSPIEGEL INNEN - RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-809-015.webp "PORSCHE 1987 (911) MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1987 (911) DEKORATIVE BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1987 (911) DEKORATIVE BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-811-000.webp "PORSCHE 1987 (911) SCHIEBEDACH TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 1987 (911) VERDECK TEILEDIAGRAMM")
-part-diagram-811-006.webp "PORSCHE 1987 (911) WINDSCHUTZSCHEIBENRAHMEN - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-811-010.webp "PORSCHE 1987 (911) CABRIOVERDECK – VERDECKRAHMEN – MANUELL VERSTELLBAR TEILEDIAGRAMM")
-part-diagram-811-012.webp "PORSCHE 1987 (911) HAUPTBUG – DACHRAHMEN – EINZELTEILE TEILEDIAGRAMM")
-part-diagram-811-013.webp "PORSCHE 1987 (911) VERDECK - HALTER - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-811-015.webp "PORSCHE 1987 (911) VERDECKBEZUG - DICHTUNGSSTREIFEN - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-811-016.webp "PORSCHE 1987 (911) STIEFELABDECKUNG TEILEDIAGRAMM")
-part-diagram-811-020.webp "PORSCHE 1987 (911) CABRIOVERDECK – VERDECKRAHMEN – ELEKTRISCH VERSTELLBAR TEILEDIAGRAMM")
-part-diagram-811-021.webp "PORSCHE 1987 (911) CABRIOVERDECK - ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-811-022.webp "PORSCHE 1987 (911) VERDECK - VERSCHLUSS - ELEKTRISCH VERSTELLBAR TEILEDIAGRAMM")
-part-diagram-811-030.webp "PORSCHE 1987 (911) NOTFALTVERDECK - KOMPLETT - HAUPTBOGEN - EINZELTEILE - D - MJ 1989>> - MJ 1989 TEILEDIAGRAMM")
-part-diagram-811-031.webp "PORSCHE 1987 (911) CABRIOVERDECK - VERDECKRAHMEN - EINZELTEILE - D - MJ 1989>> - MJ 1989 TEILEDIAGRAMM")
-part-diagram-811-032.webp "PORSCHE 1987 (911) NOTFALTVERDECK - DICHTUNGSLEISTE - DACHRAHMEN - D - MJ 1989>> - MJ 1989 TEILEDIAGRAMM")
-part-diagram-811-035.webp "PORSCHE 1987 (911) HINTERE ABDECKUNG - D - MJ 1989>> - MJ 1989 TEILEDIAGRAMM")
-part-diagram-811-036.webp "PORSCHE 1987 (911) HINTERE ABDECKUNG - RELAISWELLE - EINZELTEILE - D - MJ 1989>> - MJ 1989 TEILEDIAGRAMM")
-part-diagram-811-040.webp "PORSCHE 1987 (911) TONNEAU-ABDECKUNG – ABDECKUNGSCLIP TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1987 (911) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1987 (911) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 1987 (911) BELÜFTUNG - HEIZSYSTEM 1 TEILEDIAGRAMM")
-part-diagram-813-001.webp "PORSCHE 1987 (911) BELÜFTUNG - HEIZSYSTEM 2 TEILEDIAGRAMM")
-part-diagram-813-002.webp "PORSCHE 1987 (911) ZUSÄTZLICHES GEBLÄSE - LUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 1987 (911) KLIMAANLAGE - VERDAMPFERGEHÄUSE - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 1987 (911) KÜHLLUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-011.webp "PORSCHE 1987 (911) KÜHLLUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 1987 (911) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 1987 (911) KOMPRESSOR – MONTAGE – ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1987 (911) ELEKTRISCHE KOMPONENTEN – FÜR – KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1987 (911) KONDENSATOR - LEITUNGEN - ZUBEHÖR UND ANDERE TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1987 (911) LÜFTER TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1987 (911) KONDENSATOR - LEITUNGEN - ZUBEHÖR UND ANDERE TEILEDIAGRAMM")
-part-diagram-880-000.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - INNENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-880-020.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - AUßENVERKLEIDUNG - KOTFLÜGEL TEILEDIAGRAMM")
-part-diagram-880-025.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - AUßENVERKLEIDUNG - STOSSSTANGE - D - MJ 1988>> TEILEDIAGRAMM")
-part-diagram-880-030.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-880-040.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-880-050.webp "PORSCHE 1987 (911) SONDERMODELL – FLATNOSE-DESIGN – INNENAUSSTATTUNG – VORDERER GEPÄCKRAUM TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1987 (911) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-002.webp "PORSCHE 1987 (911) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-901-003.webp "PORSCHE 1987 (911) MOTORELEKTRIK 3 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1987 (911) STEUEREINHEITEN – RELAIS – SICHERUNGSKASTEN TEILEDIAGRAMM")
-part-diagram-902-005.webp "PORSCHE 1987 (911) BATTERIE - ANLASSER - LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1987 (911) KABELSTRÄUME – FAHRGASTRAUM – STARTERBATTERIE – GEPÄCKRAUMBODEN TEILEDIAGRAMM")
-part-diagram-902-012.webp "PORSCHE 1987 (911) KABELBAUME – FRONTENDE TEILEDIAGRAMM")
-part-diagram-902-014.webp "PORSCHE 1987 (911) KABELBAUME – FAHRGASTRAUM – KAROSSERIE TEILEDIAGRAMM")
-part-diagram-902-016.webp "PORSCHE 1987 (911) KABELBAUME – KAROSSERIE – TÜR TEILEDIAGRAMM")
-part-diagram-902-018.webp "PORSCHE 1987 (911) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1987 (911) KABELSTRÄUME - MOTOR - - DME - - O2 SENSOR REGELREGELREG TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 1987 (911) STIFT (MÄNNLICH) ANSCHLUSS - KONTAKTSTIFT - KABELSCHUH TEILEDIAGRAMM")
-part-diagram-902-052.webp "PORSCHE 1987 (911) MÄNNLICHER BLITZANSCHLUSS – STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-902-054.webp "PORSCHE 1987 (911) STOßVERBINDER - VERBINDERGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-056.webp "PORSCHE 1987 (911) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-058.webp "PORSCHE 1987 (911) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 1987 (911) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-062.webp "PORSCHE 1987 (911) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-064.webp "PORSCHE 1987 (911) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-066.webp "PORSCHE 1987 (911) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1987 (911) HORN TEILEDIAGRAMM")
-part-diagram-903-004.webp "PORSCHE 1987 (911) INNENBELEUCHTUNG TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1987 (911) SCHALTEN TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1987 (911) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1987 (911) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1987 (911) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1987 (911) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1987 (911) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-020.webp "PORSCHE 1987 (911) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1987 (911) SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-002.webp "PORSCHE 1987 (911) BALKENLÄNGENVERSTELLUNG TEILEDIAGRAMM")
-part-diagram-905-005.webp "PORSCHE 1987 (911) ABDECKUNG - KOMBINIERTE LICHTER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1987 (911) ZUSÄTZLICHES BREMSLICHT TEILEDIAGRAMM")
-part-diagram-907-000.webp "PORSCHE 1987 (911) GESCHWINDIGKEITSREGELSYSTEM - D - MJ 1987>> - MJ 1987 TEILEDIAGRAMM")
-part-diagram-907-001.webp "PORSCHE 1987 (911) GESCHWINDIGKEITSREGELSYSTEM - D - MJ 1988>> TEILEDIAGRAMM")
-part-diagram-908-000.webp "PORSCHE 1987 (911) HEIZUNG – ZUSÄTZLICHES GEBLÄSE TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1987 (911) EMISSIONSKONTROLLE TEILEDIAGRAMM")
-part-diagram-910-000.webp "PORSCHE 1987 (911) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-910-005.webp "PORSCHE 1987 (911) PORSCHE CLASSIC - LOUDSPEAKER KIT - SOUND SYSTEM TEILEDIAGRAMM")
-part-diagram-911-000.webp "PORSCHE 1987 (911) FUNKGERÄT - LAUTSPRECHER - EINBAUTEILE - SIEHE TPI - GR.9 , NR.7 , 07/94 - GR.9 , NR.10 , 09/94 TEILEDIAGRAMM")
-part-diagram-912-000.webp "PORSCHE 1987 (911) TELEFONVORBEREITUNG - D - MJ 1988>> - MJ 1988 TEILEDIAGRAMM")
-part-diagram-912-001.webp "PORSCHE 1987 (911) TELEFONVORBEREITUNG TEILEDIAGRAMM")
-part-diagram-980-000.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - KLAPPSCHEINWERFER TEILEDIAGRAMM")
-part-diagram-980-005.webp "PORSCHE 1987 (911) SONDERMODELL – FLACHNOSE-DESIGN – ZUSÄTZLICHER SCHEINWERFER – D – MJ 1988>> TEILEDIAGRAMM")
-part-diagram-980-010.webp "PORSCHE 1987 (911) SONDERMODELL - FLACHNASEN-DESIGN - KABELBÄUME - RELAIS TEILEDIAGRAMM")
-part-diagram-980-020.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - SCHEIBE - HUPE TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1987 (911) WERKZEUG - WAGENHEBER - ERSTE-HILFE-KIT TEILEDIAGRAMM")
-part-diagram-001-002.webp "PORSCHE 1987 (911) WERKZEUGSATZ-TASCHE TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1987 (911) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1987 (911) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1987 (911) AUFKLEBER TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1987 (911) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-001-015.webp "PORSCHE 1987 (911) BODENMATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1987 (911) ZUBEHÖR – SCHNEEKETTEN TEILEDIAGRAMM")
-part-diagram-002-001.webp "PORSCHE 1987 (911) ZUBEHÖR – KINDERSITZ – BODENMATTE – FAHRZEUGABDECKUNG TEILEDIAGRAMM")
-part-diagram-002-005.webp "PORSCHE 1987 (911) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1987 (911) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1987 (911) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-080-000.webp "PORSCHE 1987 (911) SONDERMODELL - FLATNOSE-DESIGN - WAGENHEBER - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-080-005.webp "PORSCHE 1987 (911) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1987 (911) ERSATZMOTOR – BEREIT ZUM EINBAU TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1987 (911) KURBELGEHÄUSE – REPARATURSATZ FÜR WARTUNG – SIEHE ABBILDUNG: TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1987 (911) KURBELGEHÄUSE – REPARATURSATZ FÜR WARTUNG – SIEHE ABBILDUNG: TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1987 (911) KURBELWELLE TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1987 (911) ZYLINDER MIT KOLBEN TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1987 (911) ZYLINDERKOPF – REPARATURSATZ FÜR WARTUNG – SIEHE ABBILDUNG: TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1987 (911) NOCKENWELLENGEHÄUSE - KETTENGEHÄUSE - REPARATURSATZ FÜR WARTUNG - SIEHE ABBILDUNG: TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1987 (911) VENTILSTEUERUNG TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1987 (911) VENTILSTEUERUNG TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1987 (911) MOTORSCHMIERUNG - ÖLPUMPE - LEITUNGEN - SIEHE TECHNISCHE INFORMATIONEN - GR.1 NR.1/1A-85 TEILEDIAGRAMM")
-part-diagram-104-001.webp "PORSCHE 1987 (911) MOTORSCHMIERUNG – ÖLTANK – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-104-002.webp "PORSCHE 1987 (911) ÖLABSCHEIDER TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 1987 (911) MOTORSCHMIERUNG – ÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1987 (911) LUFTKÜHLUNG TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1987 (911) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1987 (911) LUFTREINIGER - - REPARATURSATZ FÜR WARTUNG - SIEHE ABBILDUNG: TEILEDIAGRAMM")
-part-diagram-106-005.webp "PORSCHE 1987 (911) LUFTREINIGER TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1987 (911) FÜR - L-JETRONIC I TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1987 (911) FÜR - L-JETRONIC II TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1987 (911) FÜR - L-JETRONIC III TEILEDIAGRAMM")
-part-diagram-107-012.webp "PORSCHE 1987 (911) GASGESTÄNGE – HALTERUNG TEILEDIAGRAMM")
-part-diagram-107-015.webp "PORSCHE 1987 (911) GEMISCHREGELGERÄT TEILEDIAGRAMM")
