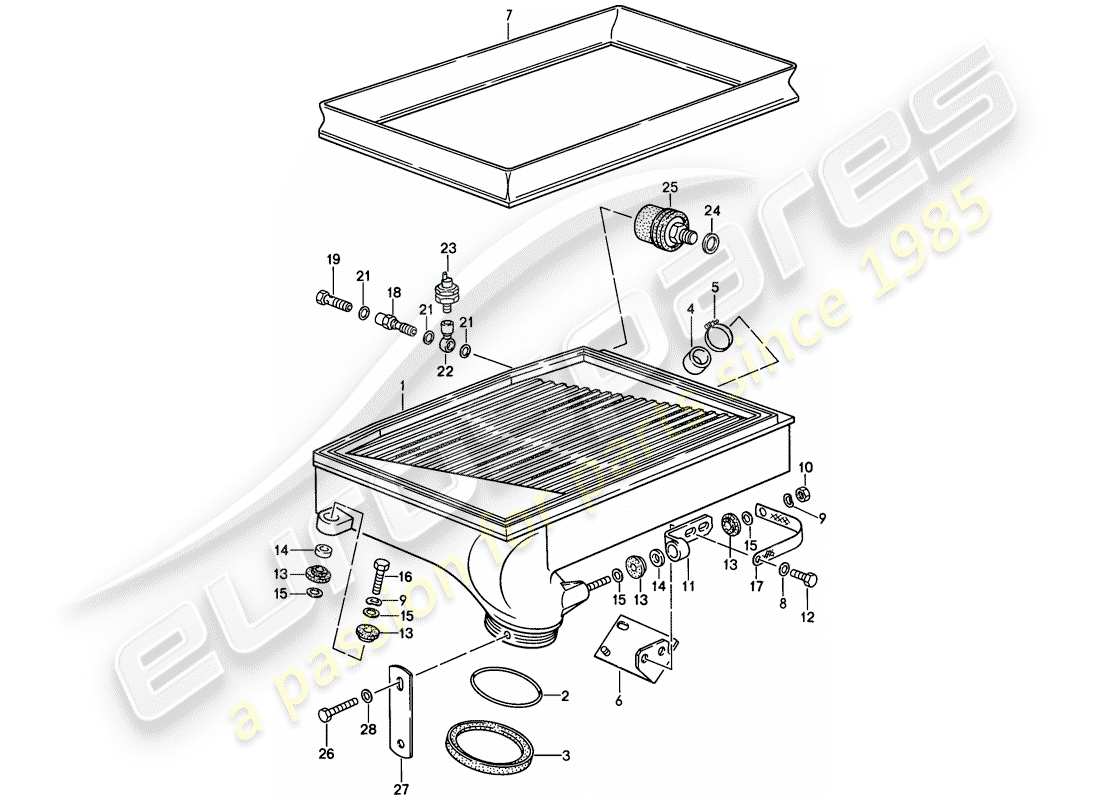

107-045 - LADELUFTKÜHLER
Porsche 1988 (911) CHARGE AIR COOLER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 93011023307
LADELUFTKÜHLER
aus £2.001,11
aus £2.001,11
# 1
MPN: 93011023305
LADELUFTKÜHLER
(930.66-S PR:148)
# 2
MPN: 99970146940
O-RING
aus £5,08
aus £5,08
# 3
MPN: 93011037900
DICHTUNGSRING
aus £10,64
aus £10,64
# 4
MPN: 93011025601
DECKEL
aus £13,32
aus £13,32
# 5
MPN: 99951204502
SCHLAUCHKLEMME
# 6
MPN: 93011022401
SICHERUNGSPLATTE
aus £25,93
aus £25,93
# 6
MPN: 93011092500
SICHERUNGSPLATTE
(930.66-S PR:148)
aus £94,55
aus £94,55
# 7
MPN: 93011028501
DICHTUNG – AUSLAUFTEIL
aus £86,34
aus £86,34
# 7
MPN: 93011028503
Dichtung
aus £410,73
aus £410,73
# 7
MPN: 93011028502
Dichtung - - Auslaufteil
(930.66-S PR:148)
# 7
MPN: 93011028504
Dichtung
(930.66-S PR:148)
aus £410,72
aus £410,72
# 8
MPN: 90002500702
Scheibe - B 8,4 - AUSLAUFTEIL
# 8
MPN: 90002500703
Scheibe - B 8,4
aus £0,84
aus £0,84
# 9
MPN: N 0122418
Scheibe – B 8
aus £0,70
aus £0,70
# 10
MPN: 90007602502
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 10
MPN: 90007606402
verhexen. Nuss - M 8
aus £0,59
aus £0,59
# 11
MPN: 93011022302
Halterung
aus £32,26
aus £32,26
# 12
MPN: 90007508702
SCHRAUBE, SECHSKANT. HD. - M 8 X 16 – AUSLAUFENDES TEIL
# 12
MPN: 90007508703
Schraube, Sechskant. hd. - M 8 X 16
Ersetzung
Ersetzung
# 12
MPN: 90007508704
Schraube, Sechskant. hd. - M 8 X 16
M8X16-yellow
aus £0,86
aus £0,86
Dieses Teil ersetzt die Teilenummer 90007508703
# 12
MPN: 90007508502
Schraube, Sechskant. hd. - M 8 X 20
(930.66-S PR:148)
Ersetzung
Ersetzung
# 13
MPN: 93011343000
GUMMI-ISOLATOR
aus £11,45
aus £11,45
# 14
MPN: 93011023200
DISTANZBUCHSE
aus £15,92
aus £15,92
# 15
MPN: 90015100802
Scheibe – 8,4
aus £0,84
aus £0,84
# 16
MPN: 90007413402
Schraube, Sechskant. hd. - M 8 X 45
Ersetzung
Ersetzung
# 17
MPN: 90161211000
ERDUNGSBAND
(930.66-S PR:148)
aus £9,72
aus £9,72
# 18
MPN: 99913500202
SCHRAUBSTÜCK
(930.66-S PR:148)
aus £5,84
aus £5,84
# 19
MPN: 93011054700
HOHLSCHRAUBE - - AUSLAUFTEIL
(930.66-S PR:148)
Ersetzung
Ersetzung
# 19
MPN: 93011054701
HOHLSCHRAUBE
(930.66-S PR:148)
aus £17,14
aus £17,14
Dieses Teil ersetzt die Teilenummer 93011054700
# 21
MPN: N 0138062
DICHTUNGSRING - - A 10 X 14
(930.66-S PR:148)
aus £0,65
aus £0,65
# 22
MPN: 99921502702
ADAPTER – M 10 X 1 – AUSLAUFTEIL
(930.66-S PR:148)
# 22
MPN: 99921502703
Adapter - M 10 X 1
(930.66-S PR:148)
aus £24,65
aus £24,65
# 23
MPN: 93060610100
SCHALTER – LADEDRUCK
(930.66-S PR:148)
aus £55,79
aus £55,79
# 24
MPN: 90012310630
Dichtungsring - A 18 X 24
(930.66-S PR:148)
aus £1,43
aus £1,43
Dieses Teil ersetzt die Teilenummer 90012300930
# 25
MPN: 99360610300
DRUCKSENSOR – LADEDRUCK
(930.66-S PR:148)
# 25
MPN: 99360610301
DRUCKSENSOR – LADEDRUCK
(930.66-S PR:148)
aus £125,71
aus £125,71
# 26
MPN: N 01021513
Schraube, Sechskant. hd. - M 6 X 15
(930.66-S PR:148)
aus £2,09
aus £2,09
# 27
MPN: 93011096100
Halterung
(930.66-S PR:148)
aus £20,72
aus £20,72
# 28
MPN: N 0115247
Scheibe – A 6,4 – AUSLAUFTEIL
(930.66-S PR:148)
# 28
MPN: N 01152427
Scheibe - A 6,4
(930.66-S PR:148)
aus £0,47
aus £0,47
# -
-
