801-015 - SEITENVERKLEIDUNG

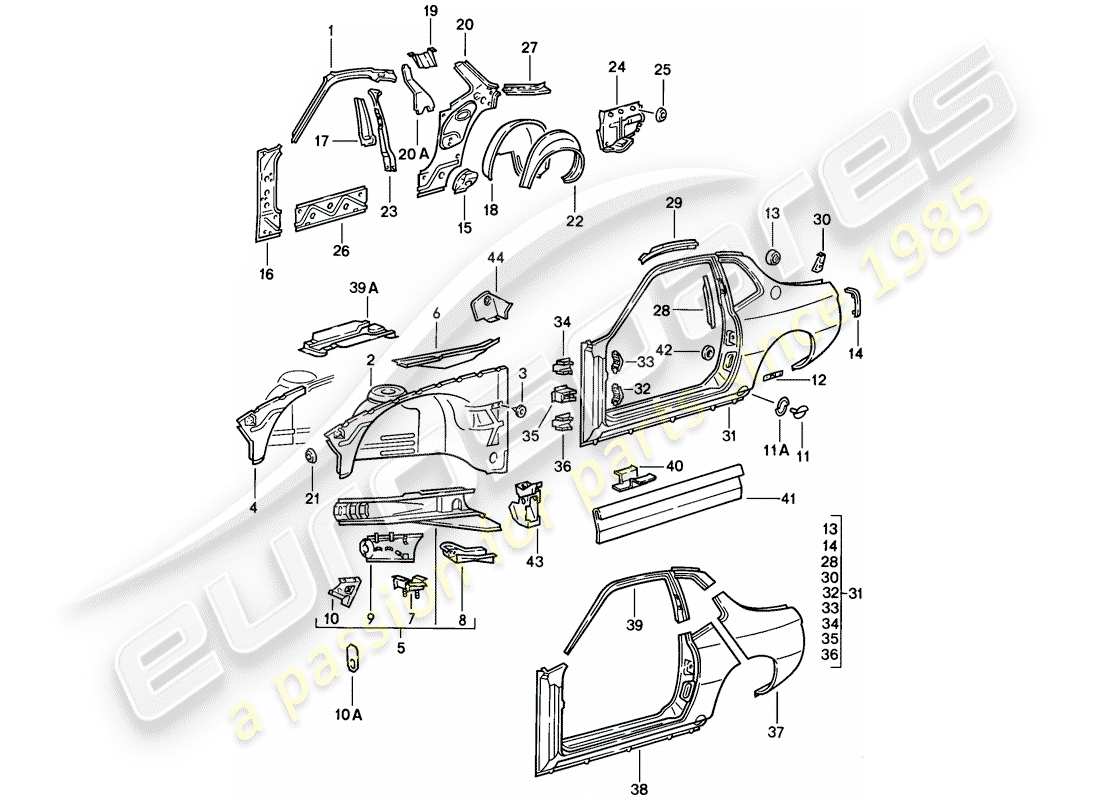

Porsche 1977 (924) SIDE PANEL Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 477809037
RIP-PLATTE
links-innen
aus £100,40
aus £100,40
# 1
MPN: 477809037
RIP-PLATTE
links (PR:650)
aus £100,40
aus £100,40
# 1
MPN: 477809038
RIP-PLATTE
RECHTS
aus £121,82
aus £121,82
# 1
MPN: 477809038
RIP-PLATTE – AUSLAUFTEIL
RECHTS
aus £121,82
aus £121,82
# -
-
Stecker
# 2
MPN: 477809103D
Radkasten - ohne: - Abgaskanister - zusätzlich verwenden:
left---999 703 103 40
# 2
MPN: 477809104D
RADGEHÄUSE - AUCH VERWENDEN:
rechts- rhd-478 809 446
# 3
MPN: N 0200251
Stecker
(924)
aus £0,53
aus £0,53
# 4
MPN: 477809105
UNTERTEIL
LINKS
# 4
MPN: 477809108C
Radgehäuse - D >> - MJ 1978
richtig (924)
aus £385,54
aus £385,54
# 4
MPN: 477809108C
Radgehäuse - D - MJ 1979>>
RECHTS
aus £385,54
aus £385,54
# 5
MPN: 477809111H
Längsträger - D >> - MJ 1978 - Auslaufartikel
links (924)
# 5
MPN: 477809111M
Längsträger - D >> - MJ 1978
links (924)
# 5
MPN: 477809112M
Längsträger - D >> - MJ 1978
richtig (924)
# 5
MPN: 477809111Q
Längsträger - D - MJ 1979>>
LINKS
# 5
MPN: 477809112Q
Längsträger - D - MJ 1979>>
RECHTS
# 6
MPN: 477809119
SEITENTRÄGER OBERTEIL
links links-oben (924)
# 6
MPN: 94550211902
SEITENTRÄGER OBERTEIL
links rechts (924)
aus £89,45
aus £89,45
# 6
MPN: 477809119A
SEITENTRÄGER OBERTEIL
links links (TURBO)
# 6
MPN: 477809120
SEITENTRÄGER OBERTEIL
rechts links oben
# 6
MPN: 478809120
SEITLICHES MITGLIED
rechts rechts (924)
# 7
MPN: 477809151
Halterung
# 8
MPN: 477809165
Montage - F >> 92-48103 515
links (924)
# 8
MPN: 477809165A
Montage - F 92-48103 516>> 92-48109 474 - D >> - MJ 1978
LINKS
# 8
MPN: 95150116500
Endplatte - D - MJ 1979>>
LINKS
aus £97,44
aus £97,44
# 8
MPN: 477809166
Montage - F >> 92-48103 515
# 8
MPN: 477809166A
Montage - F 92-48103 516>> 92-48109 474 - D >> - MJ 1978
RECHTS
# 8
MPN: 95150116600
Endplatte - D - MJ 1979>>
RECHTS
# 9
MPN: 94450108100
FÜLLPLATTE
LINKS
aus £227,39
aus £227,39
# 9
MPN: 94450108200
FÜLLPLATTE
RECHTS
aus £232,92
aus £232,92
# 10
MPN: 477809221A
RIP-PLATTE
LINKS
aus £15,77
aus £15,77
# 10
MPN: 477809268B
RIP-PLATTE
RECHTS
# -
-
ABSCHLEPPÖSE
LINKS
# 10
MPN: 477809035
HALTERUNG – FLÜSSIGKEITSBEHÄLTER
RECHTS
aus £5,10
aus £5,10
# 11
MPN: 477809335
Verschlusskappe - F >> 92-48100 776
(924)
# 11
MPN: 477809336
Dichtung - F >> 92-48100 776
(924)
# 12
MPN: 477809341
Frühling - F >> 92-48100 776
(924)
# 13
MPN: 477809355
HALTER - TANKEINFÜLLHALS
# 14
MPN: 477809375A
HALTERUNG – AUSLAUFTEIL
LINKS
aus £65,45
aus £65,45
# 14
MPN: 477809375A
Halterung
LINKS
aus £65,45
aus £65,45
# 14
MPN: 477809376A
LICHTHALTERUNG
RECHTS
aus £65,45
aus £65,45
# 15
MPN: 477809387
Eckpaneel - F >> 92-48100 776
links (924)
# 15
MPN: 477809387A
Eckpaneel - F 92-48100 777>>
LINKS
# 15
MPN: 477809388
Eckpaneel - F >> 92-48100 776
richtig (924)
# 15
MPN: 477809388A
Eckpaneel - F 92-48100 777>>
RECHTS
# 16
MPN: 477809393A
SCHARNIERSÄULE
links-innen
aus £67,68
aus £67,68
# 16
MPN: 477809394A
SCHARNIERSÄULE
rechts-innen
aus £67,68
aus £67,68
# 17
MPN: 477809397
ZENTRALE SÄULE
links-innen
aus £15,63
aus £15,63
# 17
MPN: 477809398
ZENTRALE SÄULE
rechts-innen
aus £15,63
aus £15,63
# 18
MPN: 477809403
Radgehäuse - F >> 92-48100 776
left--inner (924)
# 18
MPN: 477809403F
Radgehäuse - F 92-48100 777>> 92-48109 474
left--inner (924)
# 18
MPN: 477809403F
RADKASTEN - - D - MJ 1979>> - MJ 1979
links-innen
# 18
MPN: 477809404
Radgehäuse - - F >> 92-48100 776
rechts-innen (924)
# 18
MPN: 477809404H
Radgehäuse - F 92-48100 777>> 92-48109 474
right--inner (924)
# 18
MPN: 477809404H
RADGEHÄUSE
rechts-innen
# -
-
HALTERUNG – EINFÜLLHALS – SIEHE WERKSTATTHANDBUCH
# 19
MPN: 477809205
Halterung - Kraftstoffpumpe - D >> - MJ 1978 - Auslaufteil
(924)
# 19
MPN: 477809205B
MONTAGE – KRAFTSTOFFPUMPE
(924)
# 20
MPN: 94450290100
Seitenwand - - D >> - MJ 1978
links-innen (924)
aus £81,49
aus £81,49
# 20
MPN: 94450290200
Seitenwand - D >> - MJ 1978
richtig (924)
aus £108,89
aus £108,89
# 20
MPN: 94450290100
Seitenwand - D - MJ 1979>> - MJ 1979
LINKS
aus £81,49
aus £81,49
# 20
MPN: 94450290200
Seitenwand - D - MJ 1979>> - MJ 1979
RECHTS
aus £108,89
aus £108,89
# 21
MPN: 803803583A
Stecker – Auslaufartikel
aus £3,93
aus £3,93
# 21
MPN: 99970319640
ABDICHTUNGSKAPPE
aus £0,91
aus £0,91
# 22
MPN: 477809411B
RADKASTEN - - D >> - MJ 1978
links außen (924)
# 22
MPN: 477809412
Radgehäuse - D >> - MJ 1978
richtig (924)
# 22
MPN: 477809411B
Radgehäuse - D - MJ 1979>> - MJ 1979
LINKS
# 22
MPN: 477809412B
Radgehäuse - D - MJ 1979>> - MJ 1979
RECHTS
aus £60,72
aus £60,72
# 23
MPN: 477809415
VERSTÄRKUNG
LINKS
# 23
MPN: 477809416
VERSTÄRKUNG
RECHTS
# 24
MPN: 477809421A
SEITENVERKLEIDUNG
links-innen
# 24
MPN: 477809422A
SEITENVERKLEIDUNG
rechts-innen
# 25
MPN: 803803583A
Stecker – Auslaufartikel
aus £3,93
aus £3,93
# 25
MPN: 99970319640
ABDICHTUNGSKAPPE
aus £0,91
aus £0,91
# 26
MPN: 477809433
RIP-PLATTE – AUSLAUFTEIL
# 26
MPN: 47780943300
RIP-PLATTE
aus £103,57
aus £103,57
# 27
MPN: 94450243900
VERSTÄRKUNG FÜR SEITENTEIL
aus £35,26
aus £35,26
# 27
MPN: 477809440
VERSTÄRKUNG
# 28
MPN: 477809445
VERSTÄRKUNG
LINKS
aus £11,83
aus £11,83
# 28
MPN: 477809446
VERSTÄRKUNG
RECHTS
aus £11,70
aus £11,70
# 29
MPN: 477809585
Endstück - Dachrahmen
links-innen
aus £41,33
aus £41,33
# 29
MPN: 477809586
Endstück - Dachrahmen
rechts-innen
aus £11,29
aus £11,29
# 30
MPN: 477809617
HALTEPLATTE
LINKS
aus £9,10
aus £9,10
# 30
MPN: 477809618
HALTEPLATTE
RECHTS
aus £9,10
aus £9,10
# 31
MPN: 477809601AA
SEITENVERKLEIDUNG
links (924)
# 31
MPN: 477809601AC
Seitenteil - Siehe Werkstatthandbuch
links (TURBO)
# 31
MPN: 477809602BE
SEITENTEIL FÜR MITTELKONSOLE
richtig (924)
# 31
MPN: 477809602BE
Seitenteil für Mittelkonsole - Siehe Werkstatthandbuch
rechts (TURBO)
# 32
MPN: 477809620
SICHERUNGSPLATTE
# 33
MPN: 477809653
Halterung
aus £9,32
aus £9,32
# 34
MPN: 477809655
SCHARNIERVERSTÄRKUNG
OBERER, HÖHER
aus £9,71
aus £9,71
# 35
MPN: 477809625
VERSTÄRKUNG
aus £24,23
aus £24,23
# 36
MPN: 477809621
SCHARNIERVERSTÄRKUNG
links unten
# 36
MPN: 477809622
SCHARNIERVERSTÄRKUNG
rechts-unten
# 37
MPN: 477809843
Unterteil - D >> - MJ 1978
links (924)
# 37
MPN: 477809843B
Unterteil – D – MJ 1979>> – MJ 1979
LINKS
# 37
MPN: 477809844F
Unterteil - D >> - MJ 1978
RECHTS
# 37
MPN: 477809844B
Unterteil – D – MJ 1979>> – MJ 1979
RECHTS
# 38
MPN: 477809847B
Längsträgerabschnitt - Siehe Werkstatthandbuch - Turbo - auch verwenden: - POS. 40 – POS. 41
LINKS
# 38
MPN: 477809848B
Längsträgerabschnitt - Siehe Werkstatthandbuch - Turbo - auch verwenden: - POS. 40 – POS. 41
RECHTS
# 39
MPN: 477809849A
Unterteil – Dachquerträger
LINKS
# 39
MPN: 477809850A
Unterteil – Dachquerträger
RECHTS
# 39
MPN: 477809867B
Klammer - D - MJ 1979>> - MJ 1979
# 40
MPN: 477809471
Kreuzunterstützung
(TURBO)
# 41
MPN: 477809685
BEFESTIGUNGSSTREIFEN
links (TURBO)
# 41
MPN: 477809686
BEFESTIGUNGSSTREIFEN
rechts (TURBO)
# 42
MPN: 99902507402
Scheibe – Siehe Werkstatthandbuch – Auslaufteil
# 42
MPN: 99902507401
Scheibe – Siehe Werkstatthandbuch
aus £9,40
aus £9,40
# 43
MPN: 477809484
Halterung - Motoraufhängung
rechts (TURBO)
# -
-
Wärmeabweiser
rechts (TURBO)
# 44
MPN: 478809446
HALTERUNG - GASPEDAL
Rechtslenker
-part-diagram-801-020.webp "PORSCHE 1977 (924) GETRIEBETRÄGER – GEPÄCKRAUMBODEN – DACH TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1977 (924) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1977 (924) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1977 (924) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1977 (924) ABDECKUNG – STELLANTRIEB – DECKELVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 1977 (924) HINTERER KOFFERRAUMDECKEL - MIT: - HECKFENSTERGLAS TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1977 (924) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1977 (924) EINBAUTEILE - TÜR - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 1977 (924) EINBAUTEILE - TÜRFENSTER - FENSTERHEBER TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1977 (924) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1977 (924) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1977 (924) ZIERLEISTEN - BODENABDECKUNG TEILEDIAGRAMM")
-part-diagram-807-001.webp "PORSCHE 1977 (924) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1977 (924) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1977 (924) VORDERSITZ - KOMPLETT - SITZBEZUG TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1977 (924) VORDERSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1977 (924) NOTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1977 (924) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1977 (924) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1977 (924) RÜCKSPIEGEL - INNERER RÜCKSPIEGEL - SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1977 (924) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1977 (924) DEKORATIVER RAHMEN – NAMENSSCHILDER TEILEDIAGRAMM")
-part-diagram-811-000.webp "PORSCHE 1977 (924) HEBEDACH TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1977 (924) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 1977 (924) HEIZUNG – BELÜFTUNG – HEIZKERN TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 1977 (924) ENTLÜFTUNG – VERKLEIDUNG – LUFTSCHLAUCH TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 1977 (924) ENTLÜFTUNG – LUFTSCHLAUCH TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 1977 (924) ENTLÜFTUNG – LUFTSCHLAUCH TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 1977 (924) HEIZUNG TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1977 (924) HEIZUNG - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-813-030.webp "PORSCHE 1977 (924) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1977 (924) KLIMAANLAGE - - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1977 (924) KLIMAANLAGE - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1977 (924) KLIMAANLAGE - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1977 (924) VERDAMPFER TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1977 (924) KOMPRESSOR - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1977 (924) KOMPRESSOR - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1977 (924) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1977 (924) MOTORELEKTRIK 2 - SIEHE TECHNISCHE INFORMATIONEN - GR.2 NR. 2/86 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1977 (924) GENERATOR TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1977 (924) ANLASSER TEILEDIAGRAMM")
-part-diagram-902-015.webp "PORSCHE 1977 (924) BATTERIE – KABELBÄUME – FÜR – ANLASSER – LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1977 (924) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1977 (924) KABELBÄUME TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1977 (924) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-035.webp "PORSCHE 1977 (924) STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1977 (924) SCHALTER – SICHERUNGSKASTEN – RELAIS TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 1977 (924) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1977 (924) HORN - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-903-015.webp "PORSCHE 1977 (924) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1977 (924) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1977 (924) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1977 (924) SCHEIBE - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1977 (924) SCHEIBE - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-904-020.webp "PORSCHE 1977 (924) SCHEIBE - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-904-025.webp "PORSCHE 1977 (924) SCHEIBE - D - MJ 1979>> TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1977 (924) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1977 (924) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1977 (924) INNENLEUCHTE - BLINKER TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1977 (924) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1977 (924) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1977 (924) TACHOMETER - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-906-010.webp "PORSCHE 1977 (924) TACHOMETER TEILEDIAGRAMM")
-part-diagram-910-000.webp "PORSCHE 1977 (924) ELEKTROLÜFTER TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1977 (924) ZUBEHÖR - WEITERE ZUBEHÖR IM - CLASSIC-KATALOG - (MODELL: CLA) TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1977 (924) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1977 (924) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1977 (924) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1977 (924) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1977 (924) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1977 (924) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1977 (924) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1977 (924) AUSTAUSCHMOTOR TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1977 (924) KURZER MOTOR - MIT: - KURBELWELLE - KOLBEN - ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1977 (924) ZYLINDERBLOCK - MIT KOLBEN - ÖLWANNE - SCHUTZPLATTE FÜR MOTOR TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1977 (924) KOLBEN - KOLBENRINGE TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1977 (924) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1977 (924) NOCKENWELLE – VENTILE TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1977 (924) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 1977 (924) MOTORSCHMIERUNG – MOTORÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-104-010.webp "PORSCHE 1977 (924) MOTORSCHMIERUNG – ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1977 (924) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1977 (924) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 1977 (924) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1977 (924) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-106-005.webp "PORSCHE 1977 (924) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1977 (924) K-JETRONIC – GEMISCHSTEUERGERÄT TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1977 (924) K-JETRONIC – GEMISCHSTEUERGERÄT TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1977 (924) FÜR - K-JETRONIC TEILEDIAGRAMM")
-part-diagram-107-015.webp "PORSCHE 1977 (924) K-JETRONIC TEILEDIAGRAMM")
-part-diagram-107-020.webp "PORSCHE 1977 (924) K-JETRONIC TEILEDIAGRAMM")
-part-diagram-107-025.webp "PORSCHE 1977 (924) TURBOAUFLADUNG TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1977 (924) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1977 (924) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1977 (924) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1977 (924) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1977 (924) KRAFTSTOFFSYSTEM - F >> 92-46104 800 TEILEDIAGRAMM")
-part-diagram-201-012.webp "PORSCHE 1977 (924) KRAFTSTOFFSYSTEM - F 92-46104 800>> - F >> 92-48199 999 TEILEDIAGRAMM")
-part-diagram-201-014.webp "PORSCHE 1977 (924) KRAFTSTOFFSYSTEM - F 92-49100 001>> - F >> 92-49103 157 TEILEDIAGRAMM")
-part-diagram-201-015.webp "PORSCHE 1977 (924) KRAFTSTOFFSYSTEM - F 92-49103 158>> - F 92-49400 051>> TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1977 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1977 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1977 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1977 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1977 (924) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1977 (924) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1977 (924) ZENTRALROHR TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1977 (924) ZENTRALROHR TEILEDIAGRAMM")
-part-diagram-301-010.webp "PORSCHE 1977 (924) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-301-015.webp "PORSCHE 1977 (924) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1977 (924) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – 4-SPEED TEILEDIAGRAMM")
-part-diagram-302-005.webp "PORSCHE 1977 (924) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – 5-SPEED TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1977 (924) ZAHNRÄDER UND WELLEN – 4-SPEED TEILEDIAGRAMM")
-part-diagram-303-005.webp "PORSCHE 1977 (924) ZAHNRÄDER UND WELLEN - 5-SPEED - GETRIEBE - ZAHNRADSÄTZE - 016 Z TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1977 (924) GETRIEBESTEUERUNG - 4-SPEED TEILEDIAGRAMM")
-part-diagram-304-005.webp "PORSCHE 1977 (924) GETRIEBESTEUERUNG - 5-SPEED TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1977 (924) DIFFERENZ - 4-SPEED TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1977 (924) DIFFERENZ - 5-SPEED TEILEDIAGRAMM")
-part-diagram-305-010.webp "PORSCHE 1977 (924) SPERRDIFFERENZIAL – 5-SPEED TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1977 (924) GETRIEBEAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1977 (924) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1977 (924) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1977 (924) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1977 (924) SCHALTMECHANISMUS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1977 (924) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1977 (924) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1977 (924) GETRIEBEAUFHÄNGUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 1977 (924) QUERLENKER – QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 1977 (924) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1977 (924) ACHSSCHENKEL – – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1977 (924) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 1977 (924) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1977 (924) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1977 (924) HINTERACHSTRÄGER – LÄNGSLENKER TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1977 (924) HINTERACHSTRÄGER – LÄNGSLENKER TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1977 (924) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-015.webp "PORSCHE 1977 (924) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1977 (924) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-602-005.webp "PORSCHE 1977 (924) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1977 (924) BREMSE - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-603-005.webp "PORSCHE 1977 (924) BREMSE - RADBREMSZYLINDER TEILEDIAGRAMM")
-part-diagram-603-010.webp "PORSCHE 1977 (924) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1977 (924) HAUPTBREMSZYLINDER TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 1977 (924) RESERVOIR – BREMSKRAFTVERSTÄRKER TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1977 (924) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-604-015.webp "PORSCHE 1977 (924) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1977 (924) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1977 (924) SCHALTMECHANISMUS – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-001.webp "PORSCHE 1977 (924) SCHALTMECHANISMUS – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 1977 (924) SCHALTMECHANISMUS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1977 (924) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1977 (924) BREMS- UND KUPPLUNGSPEDALE – CLUSTER TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1977 (924) PEDALE – BREMSE – KUPPLUNG TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1977 (924) GASPEDAL – GASKABEL TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1977 (924) GASPEDAL – GASKABEL TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1977 (924) KAROSSERIE - MIT: - ABDECKUNG - FENDER - TÜREN TEILEDIAGRAMM")
-part-diagram-801-005.webp "PORSCHE 1977 (924) SEITENTEIL – SCHILD TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1977 (924) KÖRPERVORDERTEIL TEILEDIAGRAMM")
