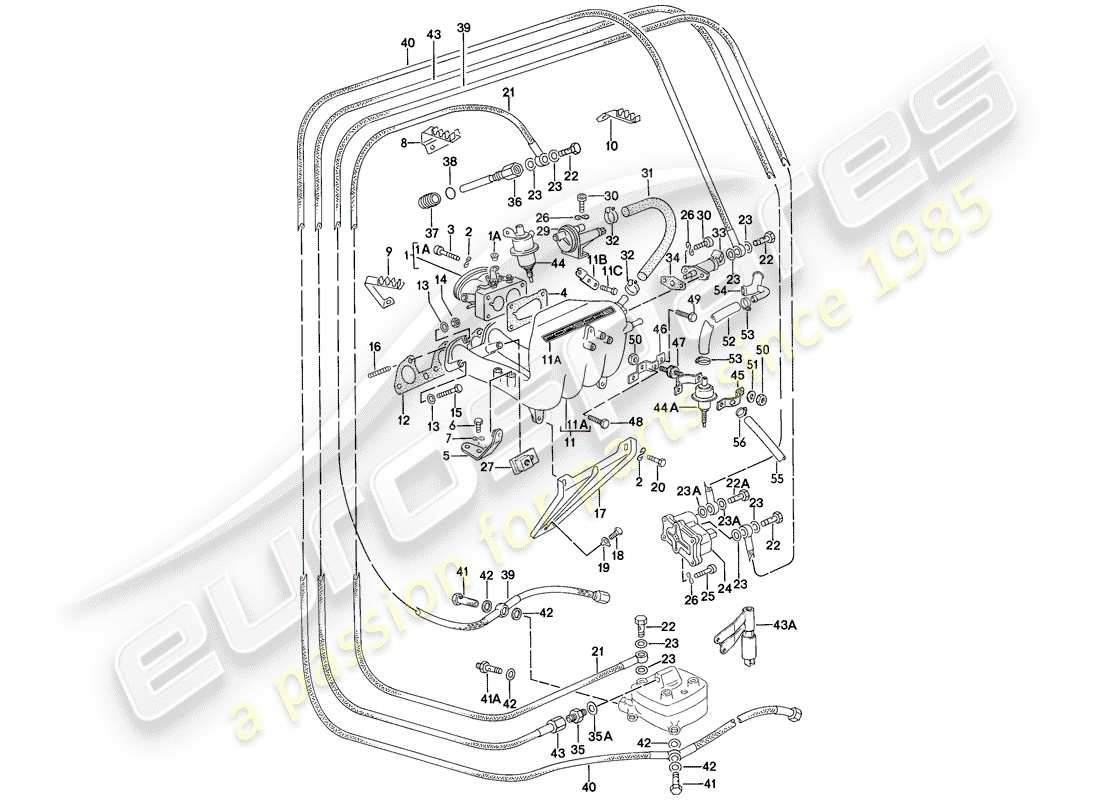

107-010 - FÜR - K-JETRONIC
Porsche 1978 (924) FOR - K-JETRONIC Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 047133063
Drosselklappengehäuse
Linkslenker
# 1
MPN: 047133063F
Drosselklappengehäuse - D - MJ 1979>> - MJ 1979
AUT.
# 1
MPN: 047133063B
Drosselklappengehäuse
Rechtslenker
# -
-
DECKEL
(\\S..\\)
# 1
MPN: 823721567
BUCHSE
aus £1,66
aus £1,66
# 2
MPN: N 01224111
Scheibe – Auslaufartikel
# 3
MPN: N 0147172
Bolzen, mit Sechskant. Sockel - hd. - M 8 X 40
Ersetzung
Ersetzung
# 4
MPN: 049133073B
Dichtung
aus £4,07
aus £4,07
# 5
MPN: 047133093A
Halterung
# 6
MPN: N 01021513
Schraube, Sechskant. hd. - M 6 X 15
aus £2,09
aus £2,09
# 7
MPN: N 0122265
Scheibe
aus £0,70
aus £0,70
# 8
MPN: 047133192
Halterung
# 9
MPN: 047133191D
Halterung
# 10
MPN: 047133191C
Halterung
# -
-
GUMMI-TÜLLE
# 11
MPN: 047133201
Ansaugkrümmer - D >> - MJ 1978
# 11
MPN: 477133201
Ansaugkrümmer - D - MJ 1979>> - MJ 1979
# 11
MPN: 93111040300
Inschrift - D - MJ 1979>> - MJ 1979
# 11
MPN: 047133239
UNTERSTÜTZUNG
Linkslenker
# 11
MPN: 047133239D
UNTERSTÜTZUNG
Rechtslenker
# 11
MPN: N 01021513
Schraube, Sechskant. hd. - M 6 X 15
aus £2,09
aus £2,09
# -
-
Scheibe
# 12
MPN: 477133227
Dichtung
aus £6,05
aus £6,05
# 13
MPN: N 01152513
Scheibe
# 14
MPN: N 0110088
VERHEXEN. NUSS
aus £0,52
aus £0,52
# 15
MPN: N 0103732
Schraube, Sechskant. hd. - M 8 X 72
# 16
MPN: N 0444115
Bolzen - M 8 X 30
aus £1,51
aus £1,51
# 17
MPN: 048129723
UNTERSTÜTZUNG
# 18
MPN: 90007508702
SCHRAUBE, SECHSKANT. HD. - M 8 X 15 – AUSLAUFENDES TEIL
# 18
MPN: 90007508703
Schraube, Sechskant. hd. - M 8 X 15
Ersetzung
Ersetzung
# 18
MPN: 90007508704
Schraube, Sechskant. hd. - M 8 X 15
M8X16-yellow
aus £0,86
aus £0,86
Dieses Teil ersetzt die Teilenummer 90007508703
# 19
MPN: 99903900100
HALTEPLATTE
aus £4,15
aus £4,15
# 20
MPN: N 0102407
Schraube, Sechskant. hd. - M 8 X 20
aus £1,02
aus £1,02
# 21
MPN: 047133315
EINSPRITZLEITUNG
Zylinder 1,2
aus £77,13
aus £77,13
# 21
MPN: 047133319
EINSPRITZLEITUNG
Zylinder 3
# 21
MPN: 047133321
EINSPRITZLEITUNG
Zylinder 4
aus £36,00
aus £36,00
# 22
MPN: 91111089900
HOHLSCHRAUBE
aus £16,94
aus £16,94
# 22
MPN: 90017500202
SCHRAUBEN
aus £6,44
aus £6,44
# 23
MPN: 90012305020
Dichtungsring - A 8 X 11,5
aus £0,82
aus £0,82
# 23
MPN: 90012303320
Dichtungsring - A 10 X 14
aus £1,22
aus £1,22
# 24
MPN: 063133403
AUFWÄRMVENTIL
# -
-
AUFWÄRMVENTIL
# 25
MPN: N 0147441
Bolzen, mit Sechskant. Sockel - hd. - M 6 X 32
aus £1,70
aus £1,70
# 26
MPN: N 0122265
Scheibe
aus £0,70
aus £0,70
# 27
MPN: 477133535
HALTERUNG – TEMPERATURSCHALTER
# 29
MPN: 047133453A
LEERLAUFLUFTREGELUNGS
# -
-
HALTEKLAMMER
# 30
MPN: N 0147032
Bolzen, mit Sechskant. Sockel - hd. - M 6 X 18
aus £2,30
aus £2,30
# 31
MPN: 047133497B
Schlauch
# 32
MPN: 99951234600
Schlauchklemme - 12-20
aus £3,29
aus £3,29
# 33
MPN: 93060610700
ELEKTRISCHES STARTVENTIL
aus £229,03
aus £229,03
# 34
MPN: 063906179
DICHTUNG – AUSLAUFTEIL
# 34
MPN: 026906179A
DICHTUNG – AUSLAUFTEIL
# 34
MPN: 050906179
Dichtung
aus £2,06
aus £2,06
# 35
MPN: 063133541
SCHRAUBSTÜCK - AUSLAUFTEIL
# 35
MPN: 063133558
SCHRAUBSTÜCK
aus £24,99
aus £24,99
# 35
MPN: 068130233
Dichtungsring - A 8 X 11,5
# 36
MPN: 047133551
INJEKTOR
# 37
MPN: 063133555
EINSATZ FÜR INJEKTOR
aus £5,74
aus £5,74
# 38
MPN: 034133557E
O-RING
aus £3,84
aus £3,84
# 39
MPN: 047133625
Kraftstoffrücklaufleitung - F >> 92-47100 287
# 39
MPN: 047133625A
Kraftstoffrücklaufleitung - F 92-47100 288>> - D >> - MJ 1978
# -
-
F 92-48100 777>> - F >> 92-48105 656
# -
-
AUCH VERWENDEN:
477 209 175-477 209 176 A-477 209 161
# 39
MPN: 047133625C
Kraftstoffrücklaufleitung - D - MJ 1979>> - MJ 1979
# 40
MPN: 047133627
KRAFTSTOFFVERSORGUNGSLEITUNG
# 41
MPN: N 0210712
HOHLSCHRAUBE
# 41
MPN: 047133691
Schraubsockel - D >> - MJ 1978
# 42
MPN: N 0138123
Dichtungsring - A 12 X 15,5
aus £3,20
aus £3,20
# 43
MPN: 047133655
Kraftstoffsteuerleitung - D >> - MJ 1978
# 43
MPN: 047133655B
Kraftstoffsteuerleitung - D - MJ 1979>> - MJ 1979
# -
-
HALTERUNG – KRAFTSTOFFLEITUNG
# 43
MPN: 477133525D
Magnetventil - mit: - Halterung - D - MJ 1979>> - MJ 1979
# 44
MPN: 047131013
DROSSELKLAPPEN-HUB
(\\S..\\)
# -
-
Halterung
(\\S..\\)
# -
-
VON – 02/77
# 44
MPN: 047131013A
VAKUUMBEGRENZER
(\\J..\\,\\S..\\, \\USA\\,\\CDN\\)
# 45
MPN: 047131039
KLEMME
# 46
MPN: 047131455
Halterung
(\\S..\\)
# 47
MPN: 99970323900
GEBUNDENER GUMMIPUFFER
Ersetzung
Ersetzung
# 48
MPN: N 01021513
Schraube, Sechskant. hd. - M 6 X 15
aus £2,09
aus £2,09
# 49
MPN: 90007501402
SCHRAUBE, SECHSKANT. HD. - M 6 X 18 – AUSLAUFENDES TEIL
# 49
MPN: 90007501403
Schraube, Sechskant. hd. - M 6 X 18
aus £2,04
aus £2,04
# 50
MPN: 90007601002
MUTTER - AUSLAUFTEIL
# 50
MPN: 9000760100B
NUSS
Ersetzung
Ersetzung
# 51
MPN: N 0122265
Scheibe
aus £0,70
aus £0,70
# 52
MPN: N 0203591
Schlauch
Laufende Meter
Ersetzung
Ersetzung
# 53
MPN: N 0235262
SCHLAUCHKLEMME - A 9 X 18
aus £2,62
aus £2,62
# 54
MPN: 047131461
ZWEIGSTÜCK
(\\S..\\)
# 55
MPN: N 0203612
SCHLAUCH IN SPULEN VON 5M - 'BESTELLMENGE 5'
Laufende Meter
aus £71,86
aus £71,86
# 56
MPN: 99951234600
SCHLAUCHKLEMME - LC 16 - 25
aus £3,29
aus £3,29
# -
-
Einbausatz - für - Warmstartproblem
# -
-
MAGNETVENTIL
# -
-
HALTEHALTER
# -
-
Schraube, Käse HD. - M 6 X 12 – Auslaufartikel
# -
-
Schraube, Käse HD. - M 6 X 12
# -
-
Kraftstoffversorgungsleitung – Magnetventil – Kraftstoffverteiler
# -
-
SCHRAUBSTÜCK
# -
-
Hohlschraube - M 8 X 1
# -
-
DICHTUNGSRING
# -
-
KRAFTSTOFFRÜCKFÜHRLEITUNG
# -
-
HOHLSCHRAUBE
# -
-
HOHLSCHRAUBE
# -
-
SCHRAUBSTÜCK
# -
-
TEMPERATURSCHALTER
# -
-
VERHEXEN. NUSS
# -
-
HALTERUNG - FÜR - TEMPERATURSCHALTER
# -
-
Geschirr
# -
-
KRAWATTE
# -
-
SCHRAUBSTÜCK
# -
-
INSTALLATIONSANLEITUNG
-part-diagram-107-015.webp "PORSCHE 1978 (924) K-JETRONIC TEILEDIAGRAMM")
-part-diagram-107-020.webp "PORSCHE 1978 (924) K-JETRONIC TEILEDIAGRAMM")
-part-diagram-107-025.webp "PORSCHE 1978 (924) TURBOAUFLADUNG TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1978 (924) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1978 (924) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1978 (924) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1978 (924) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1978 (924) KRAFTSTOFFSYSTEM - F >> 92-46104 800 TEILEDIAGRAMM")
-part-diagram-201-012.webp "PORSCHE 1978 (924) KRAFTSTOFFSYSTEM - F 92-46104 800>> - F >> 92-48199 999 TEILEDIAGRAMM")
-part-diagram-201-014.webp "PORSCHE 1978 (924) KRAFTSTOFFSYSTEM - F 92-49100 001>> - F >> 92-49103 157 TEILEDIAGRAMM")
-part-diagram-201-015.webp "PORSCHE 1978 (924) KRAFTSTOFFSYSTEM - F 92-49103 158>> - F 92-49400 051>> TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1978 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1978 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1978 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1978 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1978 (924) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1978 (924) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1978 (924) ZENTRALROHR TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1978 (924) ZENTRALROHR TEILEDIAGRAMM")
-part-diagram-301-010.webp "PORSCHE 1978 (924) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-301-015.webp "PORSCHE 1978 (924) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1978 (924) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – 4-SPEED TEILEDIAGRAMM")
-part-diagram-302-005.webp "PORSCHE 1978 (924) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – 5-SPEED TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1978 (924) ZAHNRÄDER UND WELLEN – 4-SPEED TEILEDIAGRAMM")
-part-diagram-303-005.webp "PORSCHE 1978 (924) ZAHNRÄDER UND WELLEN - 5-SPEED - GETRIEBE - ZAHNRADSÄTZE - 016 Z TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1978 (924) GETRIEBESTEUERUNG - 4-SPEED TEILEDIAGRAMM")
-part-diagram-304-005.webp "PORSCHE 1978 (924) GETRIEBESTEUERUNG - 5-SPEED TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1978 (924) DIFFERENZ - 4-SPEED TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1978 (924) DIFFERENZ - 5-SPEED TEILEDIAGRAMM")
-part-diagram-305-010.webp "PORSCHE 1978 (924) SPERRDIFFERENZIAL – 5-SPEED TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1978 (924) GETRIEBEAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1978 (924) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1978 (924) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1978 (924) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1978 (924) SCHALTMECHANISMUS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1978 (924) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1978 (924) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1978 (924) GETRIEBEAUFHÄNGUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-000.webp "PORSCHE 1978 (924) QUERLENKER – QUERTRÄGER TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 1978 (924) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1978 (924) ACHSSCHENKEL – – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1978 (924) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 1978 (924) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1978 (924) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1978 (924) HINTERACHSTRÄGER – LÄNGSLENKER TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1978 (924) HINTERACHSTRÄGER – LÄNGSLENKER TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1978 (924) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-015.webp "PORSCHE 1978 (924) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1978 (924) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-602-005.webp "PORSCHE 1978 (924) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1978 (924) BREMSE - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-603-005.webp "PORSCHE 1978 (924) BREMSE - RADBREMSZYLINDER TEILEDIAGRAMM")
-part-diagram-603-010.webp "PORSCHE 1978 (924) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1978 (924) HAUPTBREMSZYLINDER TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 1978 (924) RESERVOIR – BREMSKRAFTVERSTÄRKER TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1978 (924) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-604-015.webp "PORSCHE 1978 (924) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1978 (924) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1978 (924) SCHALTMECHANISMUS – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-001.webp "PORSCHE 1978 (924) SCHALTMECHANISMUS – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 1978 (924) SCHALTMECHANISMUS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1978 (924) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1978 (924) BREMS- UND KUPPLUNGSPEDALE – CLUSTER TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1978 (924) PEDALE – BREMSE – KUPPLUNG TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1978 (924) GASPEDAL – GASKABEL TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1978 (924) GASPEDAL – GASKABEL TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1978 (924) KAROSSERIE - MIT: - ABDECKUNG - FENDER - TÜREN TEILEDIAGRAMM")
-part-diagram-801-005.webp "PORSCHE 1978 (924) SEITENTEIL – SCHILD TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1978 (924) KÖRPERVORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1978 (924) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-020.webp "PORSCHE 1978 (924) GETRIEBETRÄGER – GEPÄCKRAUMBODEN – DACH TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1978 (924) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1978 (924) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1978 (924) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1978 (924) ABDECKUNG – STELLANTRIEB – DECKELVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 1978 (924) HINTERER KOFFERRAUMDECKEL - MIT: - HECKFENSTERGLAS TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1978 (924) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1978 (924) EINBAUTEILE - TÜR - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-010.webp "PORSCHE 1978 (924) EINBAUTEILE - TÜRFENSTER - FENSTERHEBER TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1978 (924) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1978 (924) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1978 (924) ZIERLEISTEN - BODENABDECKUNG TEILEDIAGRAMM")
-part-diagram-807-001.webp "PORSCHE 1978 (924) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1978 (924) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1978 (924) VORDERSITZ - KOMPLETT - SITZBEZUG TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1978 (924) VORDERSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1978 (924) NOTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1978 (924) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1978 (924) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1978 (924) RÜCKSPIEGEL - INNERER RÜCKSPIEGEL - SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1978 (924) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1978 (924) DEKORATIVER RAHMEN – NAMENSSCHILDER TEILEDIAGRAMM")
-part-diagram-811-000.webp "PORSCHE 1978 (924) HEBEDACH TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1978 (924) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 1978 (924) HEIZUNG – BELÜFTUNG – HEIZKERN TEILEDIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 1978 (924) ENTLÜFTUNG – VERKLEIDUNG – LUFTSCHLAUCH TEILEDIAGRAMM")
-part-diagram-813-010.webp "PORSCHE 1978 (924) ENTLÜFTUNG – LUFTSCHLAUCH TEILEDIAGRAMM")
-part-diagram-813-015.webp "PORSCHE 1978 (924) ENTLÜFTUNG – LUFTSCHLAUCH TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 1978 (924) HEIZUNG TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1978 (924) HEIZUNG - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-813-030.webp "PORSCHE 1978 (924) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1978 (924) KLIMAANLAGE - - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1978 (924) KLIMAANLAGE - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1978 (924) KLIMAANLAGE - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1978 (924) VERDAMPFER TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1978 (924) KOMPRESSOR - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1978 (924) KOMPRESSOR - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1978 (924) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1978 (924) MOTORELEKTRIK 2 - SIEHE TECHNISCHE INFORMATIONEN - GR.2 NR. 2/86 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1978 (924) GENERATOR TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1978 (924) ANLASSER TEILEDIAGRAMM")
-part-diagram-902-015.webp "PORSCHE 1978 (924) BATTERIE – KABELBÄUME – FÜR – ANLASSER – LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1978 (924) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1978 (924) KABELBÄUME TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1978 (924) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-035.webp "PORSCHE 1978 (924) STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1978 (924) SCHALTER – SICHERUNGSKASTEN – RELAIS TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 1978 (924) LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1978 (924) HORN - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-903-015.webp "PORSCHE 1978 (924) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1978 (924) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1978 (924) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1978 (924) SCHEIBE - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1978 (924) SCHEIBE - D - MJ 1979>> - MJ 1979 TEILEDIAGRAMM")
-part-diagram-904-020.webp "PORSCHE 1978 (924) SCHEIBE - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-904-025.webp "PORSCHE 1978 (924) SCHEIBE - D - MJ 1979>> TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1978 (924) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1978 (924) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1978 (924) INNENLEUCHTE - BLINKER TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1978 (924) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1978 (924) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1978 (924) TACHOMETER - D >> - MJ 1978 TEILEDIAGRAMM")
-part-diagram-906-010.webp "PORSCHE 1978 (924) TACHOMETER TEILEDIAGRAMM")
-part-diagram-910-000.webp "PORSCHE 1978 (924) ELEKTROLÜFTER TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1978 (924) ZUBEHÖR - WEITERE ZUBEHÖR IM - CLASSIC-KATALOG - (MODELL: CLA) TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1978 (924) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1978 (924) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1978 (924) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1978 (924) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1978 (924) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1978 (924) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1978 (924) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1978 (924) AUSTAUSCHMOTOR TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1978 (924) KURZER MOTOR - MIT: - KURBELWELLE - KOLBEN - ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1978 (924) ZYLINDERBLOCK - MIT KOLBEN - ÖLWANNE - SCHUTZPLATTE FÜR MOTOR TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1978 (924) KOLBEN - KOLBENRINGE TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1978 (924) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1978 (924) NOCKENWELLE – VENTILE TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1978 (924) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 1978 (924) MOTORSCHMIERUNG – MOTORÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-104-010.webp "PORSCHE 1978 (924) MOTORSCHMIERUNG – ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1978 (924) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1978 (924) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 1978 (924) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1978 (924) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-106-005.webp "PORSCHE 1978 (924) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1978 (924) K-JETRONIC – GEMISCHSTEUERGERÄT TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1978 (924) K-JETRONIC – GEMISCHSTEUERGERÄT TEILEDIAGRAMM")
