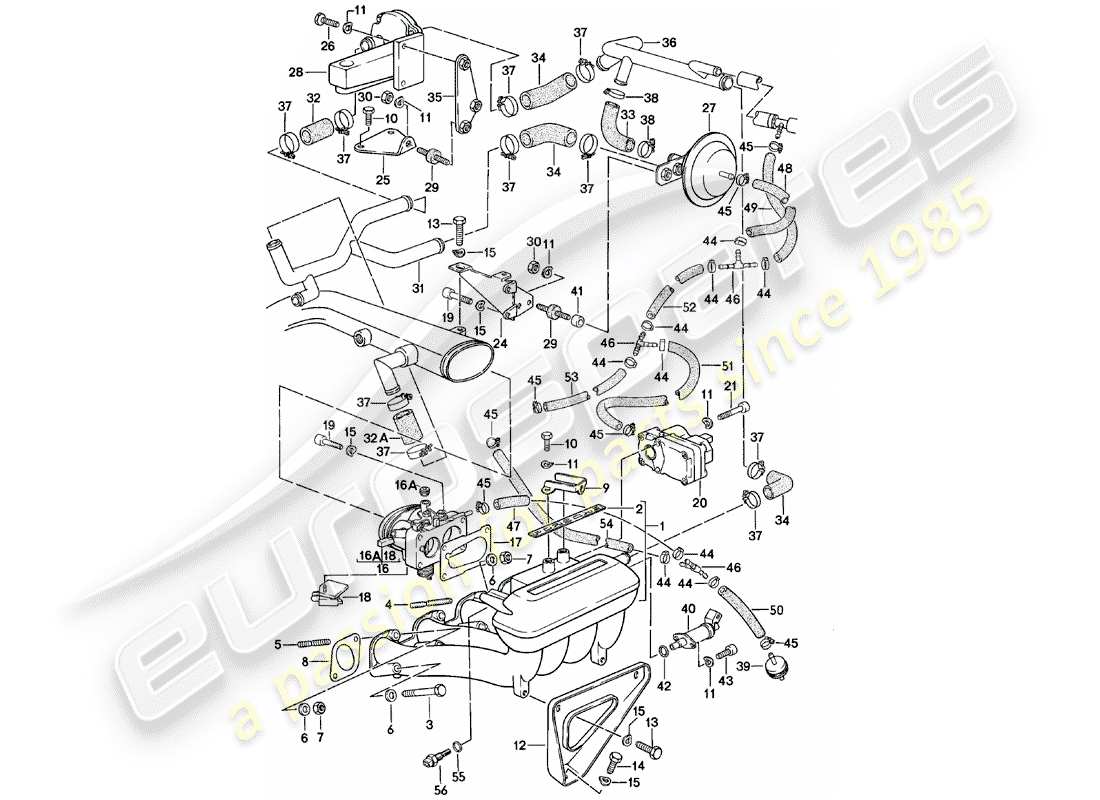

107-025 - K-JETRONIC - 3
Porsche 1984 (924) K-JETRONIC - 3 Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 93111005901
Ansaugkrümmer
(3101,3102)
# 1
MPN: 93111005905
Ansaugkrümmer - D - MJ 1981>>
(3103,3104, 3150)
# 2
MPN: 93111040300
INSCHRIFT
(3101,3102)
# 3
MPN: 90007417002
Schraube, Sechskant. hd. - M 8 X 68
aus £1,76
aus £1,76
# 3
MPN: N 010375E
Schraube, Sechskant. hd. - M 8 X 75
aus £4,67
aus £4,67
# 4
MPN: 99906201002
Bolzen - M 8 X 35
aus £3,17
aus £3,17
# 5
MPN: 99906204402
Bolzen - M 8 X 30
aus £3,48
aus £3,48
# 6
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
# 6
MPN: 90002500703
Scheibe - A 8,4
aus £0,84
aus £0,84
# 7
MPN: 90007602502
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 7
MPN: 90007606402
verhexen. Nuss - M 8
aus £0,59
aus £0,59
# 8
MPN: 93111014700
Dichtung
aus £4,08
aus £4,08
# 9
MPN: 93111016601
UNTERSTÜTZUNG
links (3101,3102)
# 9
MPN: 93111017900
Support – D – MJ 1981>>
links (3103,3104, 3150)
# 9
MPN: 93211016500
UNTERSTÜTZUNG
rhd (3101)
# 10
MPN: 90007501602
SCHRAUBE, SECHSKANT. HD. - M 6 X 16 – AUSLAUFENDES TEIL
# 10
MPN: 90007501603
Schraube, Sechskant. hd. - M 6 X 16
aus £0,86
aus £0,86
# 11
MPN: N 0122265
Scheibe – B 6
aus £0,70
aus £0,70
# 12
MPN: 93111014501
UNTERSTÜTZUNG
aus £12,32
aus £12,32
# 13
MPN: N 01024016
Schraube, Sechskant. hd. - M 8 X 20
# 14
MPN: 90007508702
SCHRAUBE, SECHSKANT. HD. - M 8 X 16 – AUSLAUFENDES TEIL
# 14
MPN: 90007508703
Schraube, Sechskant. hd. - M 8 X 16
Ersetzung
Ersetzung
# 14
MPN: 90007508704
Schraube, Sechskant. hd. - M 8 X 16
M8X16-yellow
aus £0,86
aus £0,86
Dieses Teil ersetzt die Teilenummer 90007508703
# 15
MPN: N 0122418
Scheibe – B 8
aus £0,70
aus £0,70
# 16
MPN: 93111006102
Drosselklappengehäuse
Linkslenker (3101)
# 16
MPN: 93111006105
Drosselklappengehäuse
rhd (3101)
# 16
MPN: 93111006500
Drosselklappengehäuse - D - MJ 1981>>
links (3103,3150)
# 16
MPN: 93111006700
Drosselklappengehäuse - D - MJ 1981>>
rhd (3103,3150)
# -
-
Rückholfeder - mit: - Schalldämpfer - D - MJ 1981>>
(3103,3104, 3150)
# -
-
Rückholfeder - ohne: - Schalldämpfer - D - MJ 1981>>
(3103,3104, 3150)
# 16
MPN: 823721567
BUCHSE
(3101,3102)
aus £1,66
aus £1,66
# 17
MPN: 049133073B
Dichtung
(3101,3102)
aus £4,07
aus £4,07
# 17
MPN: 99970146840
O-RING - 67,5 X 4 - D - MJ 1981>>
(3103,3104, 3150)
aus £12,61
aus £12,61
# 18
MPN: 94460611301
Drosselklappenschalter - D - MJ 1981>>
(3103,3150)
aus £478,07
aus £478,07
# 19
MPN: N 0147172
Bolzen, mit Sechskant. Sockel - hd. - M 8 X 40
(3101,3102)
Ersetzung
Ersetzung
# 19
MPN: 90006708902
Schraube, Käse HD. - M 6 X 25 - D - MJ 1981>> - Auslaufartikel
(3103,3104, 3150)
# 19
MPN: 90006708901
Schraube, Käse HD. - M 6 X 25 - D - MJ 1981>>
(3103,3104, 3150)
aus £1,18
aus £1,18
# 20
MPN: 93160610500
AUFWÄRMVENTIL
(3101,3102, 3103)
# 20
MPN: 931606105 X
AUFWÄRMVENTIL
(3101,3102, 3103,3150)
aus £769,52
aus £769,52
# 20
MPN: 93160610700
Aufwärmventil - D - MJ 1981>>
(3103)
# 20
MPN: 931606107 X
Aufwärmventil - - D - MJ 1981>>
(3103 \\S..\\,\\AUS\\)
# 21
MPN: N 0447033
Bolzen, mit Sechskant. Sockel - hd. - M 6 X 45
aus £1,68
aus £1,68
# 24
MPN: 93111015603
Halterung
(3101,3102)
# 24
MPN: 93111020703
Halteklammer - D - MJ 1981>>
links (3103,3104, 3150)
# 24
MPN: 93211013101
Haltewinkel - mit: - Stütze - D - MJ 1981>>
rhd (3103,3150)
# 25
MPN: 93111016200
HALTEHALTER
# 26
MPN: 90007501002
VERHEXEN. MUTTER - M 6 X 12 - AUSLAUFTEIL
# 26
MPN: N 01021214
SCHRAUBE, SECHSKANT. HD. - M 6 X 12 – AUSLAUFENDES TEIL
# 26
MPN: 99907200509
VERHEXEN. MUTTER - M 6 X 12 - AUSLAUFTEIL
# 26
MPN: 99907200501
Schraube, Sechskant. hd. - M 6 X 12
aus £2,58
aus £2,58
# 27
MPN: 93011017300
VAKUUMBEGRENZER
(3101,3102, 3104)
Ersetzung
Ersetzung
# 27
MPN: 93011017300
VAKUUMBEGRENZER - - D - MJ 1981>>
(3103 \\S..\\,\\AUS\\)
Ersetzung
Ersetzung
# 27
MPN: 93011017300
Vakuumbegrenzer - D - MJ 1981>>
(3103,3150)
Ersetzung
Ersetzung
# 28
MPN: 93060610200
LEERLAUFLUFTSTEUERUNG – AUSLAUFTEIL
(3101,3102)
# 28
MPN: 930606102 X
LEERLAUFLUFTREGELUNGS
(3101,3102)
aus £717,95
aus £717,95
# 28
MPN: 93160610200
Leerlaufluftregelung – D – MJ 1981>>
(3103,3104, 3150)
# 29
MPN: 93111019100
GEBUNDENER GUMMIPUFFER
Ersetzung
Ersetzung
# 30
MPN: 90007601002
MUTTER - M 6 - AUSLAUFTEIL
# 30
MPN: 9000760100B
MUTTER - M 6
Ersetzung
Ersetzung
# 31
MPN: 93111017105
ROHR
(3101,3102)
# 31
MPN: 93111017800
Röhre - D - MJ 1981>>
(3103,3104)
# 31
MPN: 93111017801
Rohr - D - MJ 1981>> - MJ 1981
(3150)
# 32
MPN: 93111017301
Schlauch - 18 X 26 - 48 MM
# 32
MPN: 93111017301
SCHLAUCH - 18 X 26
(3101,3102)
# 32
MPN: 93111018301
FORMSCHLAUCH
(3103,3104)
aus £10,00
aus £10,00
# 33
MPN: 93111018101
FORMSCHLAUCH
aus £15,33
aus £15,33
# 34
MPN: 93111018301
FORMSCHLAUCH
aus £10,00
aus £10,00
# 35
MPN: 93111016100
HALTEPLATTE
# 35
MPN: 93111016101
Halteplatte - D - MJ 1981>> - MJ 1981
(3150)
# 36
MPN: 93111017203
ROHR
# 37
MPN: PCG51223702
SCHLAUCHKLEMME
# 38
MPN: 99951225402
SCHLAUCHKLEMME - 24 X 9
# 39
MPN: 93111032100
Rückschlagventil - D - MJ 1980>> - MJ 1980
# 40
MPN: 93060610700
ELEKTRISCHES STARTVENTIL
aus £229,03
aus £229,03
# 41
MPN: 052109135
DISTANZBUCHSE
aus £4,86
aus £4,86
# 42
MPN: 99970139550
O-RING
aus £1,12
aus £1,12
# 43
MPN: N 0147402
Schraube, Käse HD. - M 6 X 16 – Auslaufartikel
# 43
MPN: N 01474011
Bolzen, mit Sechskant. Sockel - hd. - M 6 X 16
aus £1,04
aus £1,04
# 44
MPN: 99951232702
OHRSCHLAUCHKLEMME
# 45
MPN: 99951215902
SCHLAUCHKLEMME
# 46
MPN: 99913700440
T-STÜCK
aus £3,33
aus £3,33
# -
-
SCHLAUCH - 4 X 9
# 47
-
KÜRZEN AUF:
35 MM
# 48
-
KÜRZEN AUF:
50 MM
# 49
-
KÜRZEN AUF:
85 MM
# 50
-
KÜRZEN AUF:
110 MM
# 51
-
KÜRZEN AUF:
130 MM
# 52
-
KÜRZEN AUF:
200 MM
# 53
-
KÜRZEN AUF:
260 MM
# 54
-
KÜRZEN AUF:
500 MM
# 55
MPN: 90012300730
Dichtring - D - MJ 1981>>
(3103,3104, 3150)
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 90012310430
# 56
MPN: 93160612300
Temperaturgeber - für - Ladeluftkühler - D - MJ 1981>>
(3103,3104, 3150)
# -
-
ABDECKUNG - LEERLAUFLUFTREGLER - D - MJ 1981>> - MJ 1981
(3150)
-part-diagram-107-030.webp "PORSCHE 1984 (924) TURBOAUFLADUNG TEILEDIAGRAMM")
-part-diagram-107-035.webp "PORSCHE 1984 (924) LADELUFTKÜHLER TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1984 (924) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1984 (924) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1984 (924) TREIBSTOFFTANK TEILEDIAGRAMM")
-part-diagram-201-001.webp "PORSCHE 1984 (924) KRAFTSTOFFTANK - F 92-CN402 198>> - F 93-CN100 306>> TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1984 (924) VERDUNSTUNGSEMISSIONSBEHÄLTER TEILEDIAGRAMM")
-part-diagram-201-015.webp "PORSCHE 1984 (924) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1984 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1984 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1984 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1984 (924) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1984 (924) ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1984 (924) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1984 (924) ZENTRALROHR - SCHALTGETRIEBE - VQ VR UV MD ME MF TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1984 (924) ZENTRALROHR - SCHALTGETRIEBE - G31.01/02/03 TEILEDIAGRAMM")
-part-diagram-301-015.webp "PORSCHE 1984 (924) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-301-020.webp "PORSCHE 1984 (924) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1984 (924) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE – VQ VR UV MD – ME MF MB MX – 4Q 5Q 6Q – D – MJ 1981>> TEILEDIAGRAMM")
-part-diagram-302-005.webp "PORSCHE 1984 (924) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE – G31.01/02/03 TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1984 (924) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE – VQ VR UV MD – ME MF MB MX – D – MJ 1981>> TEILEDIAGRAMM")
-part-diagram-303-005.webp "PORSCHE 1984 (924) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE – G31.01/02/03 TEILEDIAGRAMM")
-part-diagram-303-010.webp "PORSCHE 1984 (924) ZAHNRADSÄTZE - SCHALTGETRIEBE - G31.01/02/03 TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1984 (924) SCHALTSTANGEN - SCHALTGABELN - SCHALTGETRIEBE - VQ VR UV MD - ME MF MB MX - D - MJ 1981>> TEILEDIAGRAMM")
-part-diagram-304-005.webp "PORSCHE 1984 (924) SCHALTSTANGEN - SCHALTGABELN - SCHALTGETRIEBE - G31.01/02/03 TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1984 (924) DIFFERENTIAL – MANUELLES GETRIEBE – VQ VR UV MD – ME MF MB MX – D – MJ 1981>> TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1984 (924) DIFFERENZIAL - MANUELLES GETRIEBE - G31.01/02/03 TEILEDIAGRAMM")
-part-diagram-305-006.webp "PORSCHE 1984 (924) SPERRDIFFERENZIAL – SCHALTGETRIEBE – VQ VR UV MD – ME MF MB MX – 4Q 5Q 6Q – D – MJ 1981>> TEILEDIAGRAMM")
-part-diagram-305-010.webp "PORSCHE 1984 (924) SPERRDIFFERENZIAL – SCHALTGETRIEBE – G31.01/02/03 TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1984 (924) GETRIEBEAUFHÄNGUNG – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1984 (924) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1984 (924) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1984 (924) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-005.webp "PORSCHE 1984 (924) ÖLEINLASS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1984 (924) GETRIEBETEILE - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1984 (924) SCHALTVENTILKÖRPER - REGLER - ÖL SIEB - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1984 (924) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1984 (924) GETRIEBEAUFHÄNGUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-005.webp "PORSCHE 1984 (924) ACHSSCHENKEL – SCHMIERMITTEL – D >> – MJ 1980 TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1984 (924) ACHSSCHENKEL – – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1984 (924) AUFHÄNGUNG – VIBRATIONSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-005.webp "PORSCHE 1984 (924) STABILISATOR - F >> 92-CN402 197 - F >> 92-CN402 197 - F >> 92-CN450 331 - F >> 93-CN100 305 - F >> 93-CN100 305 - F >> 93-CN150 331 TEILEDIAGRAMM")
-part-diagram-402-010.webp "PORSCHE 1984 (924) STABILISATOR - F 92-CN402 198>> - F 92-CN402 198>> - F 92-CN450 832>> - F 93-CN100 306>> - F 93-CN100 306>> - F 93-CN150 332>> TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1984 (924) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1984 (924) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1984 (924) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1984 (924) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1984 (924) SCHEIBENBREMSEN - VORDERACHSE - D >> - MJ 1980 TEILEDIAGRAMM")
-part-diagram-602-005.webp "PORSCHE 1984 (924) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1984 (924) BREMSE - HINTERACHSE - D >> - MJ 1980 TEILEDIAGRAMM")
-part-diagram-603-005.webp "PORSCHE 1984 (924) RADBREMSZYLINDER - HINTERACHSE - D >> - MJ 1980 TEILEDIAGRAMM")
-part-diagram-603-010.webp "PORSCHE 1984 (924) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1984 (924) HAUPTBREMSZYLINDER TEILEDIAGRAMM")
-part-diagram-604-005.webp "PORSCHE 1984 (924) BREMSKRAFTVERSTÄRKER – RESERVOIR TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1984 (924) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-604-015.webp "PORSCHE 1984 (924) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1984 (924) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1984 (924) SCHALTMECHANISMUS – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-005.webp "PORSCHE 1984 (924) SCHALTMECHANISMUS – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1984 (924) SCHALTMECHANISMUS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-015.webp "PORSCHE 1984 (924) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1984 (924) BREMS- UND KUPPLUNGSPEDALE – CLUSTER TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1984 (924) BREMS- UND KUPPLUNGSPEDALE – CLUSTER TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1984 (924) DROSSELKLAPPENSTEUERUNG - BESCHLEUNIGUNGSKABEL - FÜR - SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1984 (924) DROSSELKLAPPENSTEUERUNG - BESCHLEUNIGUNGSKABEL - FÜR - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1984 (924) KAROSSERIE - GRUNDIERT - VERSIEGELT - MIT: - UNTERBODENSCHUTZ - KAROSSERIE NUR - NUR VERFÜGBAR AB AKTUELLEM - MODELLJAHR VERFÜGBAR TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1984 (924) VORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1984 (924) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1984 (924) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1984 (924) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1984 (924) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-010.webp "PORSCHE 1984 (924) STOßSTANGE - SPOILER - LUFTKANAL TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1984 (924) ABDECKUNG TEILEDIAGRAMM")
-part-diagram-803-005.webp "PORSCHE 1984 (924) HINTERER KOFFERRAUMDECKEL – OHNE: – SPOILER TEILEDIAGRAMM")
-part-diagram-803-010.webp "PORSCHE 1984 (924) HECKKOFFERRAUMDECKEL - MIT: - HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1984 (924) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1984 (924) TÜRGRIFF – TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1984 (924) GLASKANAL – FENSTERHEBER TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1984 (924) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1984 (924) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1984 (924) KAROSSERIE – SCHALLSCHUTZ 1 TEILEDIAGRAMM")
-part-diagram-807-001.webp "PORSCHE 1984 (924) ZIERLEISTEN - F >> 92-CN406 384 - F >> 93-CN100 861 TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 1984 (924) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1984 (924) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1984 (924) VORDERSITZ - KOMPLETT - UND - ABDECKUNG TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1984 (924) VORDERSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1984 (924) SPORTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1984 (924) SPORTSITZ - RÜCKENLEHNE - UND - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-015.webp "PORSCHE 1984 (924) SPORTSITZ - KISSEN - UND - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 1984 (924) NOTSITZ TEILEDIAGRAMM")
-part-diagram-808-025.webp "PORSCHE 1984 (924) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1984 (924) ARMATURENBRETT – MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 1984 (924) KASSETTENHALTER TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1984 (924) RÜCKSPIEGEL - INNERER RÜCKSPIEGEL - SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1984 (924) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1984 (924) DEKORATIVE BESCHLÄGE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1984 (924) SEITENTEILVERKLEIDUNG – NAMENSSCHILDER – RADÖFFNUNG TEILEDIAGRAMM")
-part-diagram-811-000.webp "PORSCHE 1984 (924) DACH - D >> - MJ 1983 TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 1984 (924) HEBEDACH - D - MJ 1984>> TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1984 (924) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-000.webp "PORSCHE 1984 (924) HEIZUNG - HEIZKERN - F >> 92-CN402 197 - F >> 93-CN100 305 - F >> 93-BN700 450 TEILE DIAGRAMM")
-part-diagram-813-005.webp "PORSCHE 1984 (924) ENTLÜFTUNG - LUFTSCHLAUCH - F >> 92-CN402 197 - F >> 93-CN100 305 - F >> 93-BN700 450 TEILEDIAGRAMM")
-part-diagram-813-020.webp "PORSCHE 1984 (924) HEIZUNG - F >> 92-CN402 197 - F >> 93-CN100 305 - F >> 93-BN700 450 TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1984 (924) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-030.webp "PORSCHE 1984 (924) KLIMAANLAGE - F >> 92-CN402 197 - F >> 92-CN450 831 - F >> 93-CN100 305 - F >> 93-CN100 305 - F >> 93-CN150 331 - F >> 93-BN700 458 TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1984 (924) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1984 (924) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1984 (924) HEIZUNG - HEIZKERN - F 92-CN402 198>> - F 93-CN100 306>> TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1984 (924) VERZIERUNG - ENTLÜFTUNG - LUFTSCHLAUCH - F 92-CN402 198>> - F 93-CN100 306>> TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1984 (924) VAKUUMLEITUNG - F 92-CN402 198>> - F 93-CN100 306>> TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1984 (924) KLIMAANLAGE - F 92-CN402 198>> - F 93-CN100 306>> TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1984 (924) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1984 (924) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1984 (924) GENERATOR TEILEDIAGRAMM")
-part-diagram-902-005.webp "PORSCHE 1984 (924) BEFESTIGUNGEN – LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-902-006.webp "PORSCHE 1984 (924) BEFESTIGUNGEN – LICHTMASCHINE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1984 (924) ANLASSER TEILEDIAGRAMM")
-part-diagram-902-015.webp "PORSCHE 1984 (924) BATTERIE – KABELSTRÄNGE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1984 (924) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1984 (924) KABELSTRÄUME – ARMATURENBRETT – MITTELKONSOLE – HUBDACH TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1984 (924) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-035.webp "PORSCHE 1984 (924) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1984 (924) SCHALTER - RELAISPLATTE - RELAIS TEILEDIAGRAMM")
-part-diagram-903-005.webp "PORSCHE 1984 (924) LENKSÄULENSCHALTER - LENKSCHLOSS - D >> - MJ 1980 TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1984 (924) LENKSÄULENSCHALTER - LENKSCHLOSS - D - MJ 1981>> TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1984 (924) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1984 (924) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1984 (924) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1984 (924) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1984 (924) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1984 (924) POP-UP-SCHEINWERFER – ELEKTROMOTOR – FÜR – POP-UP-SCHEINWERFER – ZUSÄTZLICHER SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1984 (924) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1984 (924) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1984 (924) INNENLEUCHTE - BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1984 (924) INSTRUMENTE TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1984 (924) TACHOMETER TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1984 (924) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-910-000.webp "PORSCHE 1984 (924) ELEKTROLÜFTER TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1984 (924) ZUBEHÖR - - WEITERES ZUBEHOER IM CLASSIC - KATALOG (MODELL: CLA) TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1984 (924) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1984 (924) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1984 (924) AUFKLEBER TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1984 (924) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1984 (924) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-002-005.webp "PORSCHE 1984 (924) DACHTRANSPORTSYSTEM - BIS - 35 KG - D >> - MJ 1981 TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1984 (924) DACHTRANSPORTSYSTEM - - I - - BIS - 75 KG - D - MJ 1981>> - MJ 1982 TEILEDIAGRAMM")
-part-diagram-002-007.webp "PORSCHE 1984 (924) DACHTRANSPORTSYSTEM - - II - - BIS - 75 KG - D - MJ 1981>> - MJ 1982 TEILEDIAGRAMM")
-part-diagram-002-010.webp "PORSCHE 1984 (924) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-003-000.webp "PORSCHE 1984 (924) RADIOEINHEIT - MIT: - 3 - LAUTSPRECHER - D >> - MJ 1982 TEILEDIAGRAMM")
-part-diagram-003-005.webp "PORSCHE 1984 (924) RADIOEINHEIT - MIT: - 4 - LAUTSPRECHER - D - MJ 1983>> TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1984 (924) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1984 (924) BEDIENUNGSANLEITUNG TEILEDIAGRAMM")
-part-diagram-005-004.webp "PORSCHE 1984 (924) BEDIENUNGSANLEITUNG - CARE PASS TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1984 (924) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1984 (924) ERSATZMOTOR - M>>65X12345 TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1984 (924) KURZER MOTOR TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1984 (924) ZYLINDERBLOCK - MIT KOLBEN - ÖLWANNE - SCHUTZPLATTE FÜR MOTOR TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1984 (924) KURBELWELLE – PLEUEL TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1984 (924) KOLBEN - KOLBENRINGE TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1984 (924) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1984 (924) NOCKENWELLE – VENTILE TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1984 (924) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-104-005.webp "PORSCHE 1984 (924) MOTORSCHMIERUNG – MOTORÖLKÜHLER TEILEDIAGRAMM")
-part-diagram-104-010.webp "PORSCHE 1984 (924) MOTORSCHMIERUNG – ABGASTURBOLADER TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1984 (924) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1984 (924) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-105-010.webp "PORSCHE 1984 (924) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1984 (924) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-106-005.webp "PORSCHE 1984 (924) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1984 (924) K-JETRONIC - 1 - GEMISCHSTEUERGERÄT TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1984 (924) K-JETRONIC - 1 - GEMISCHSTEUERGERÄT TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1984 (924) K-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-011.webp "PORSCHE 1984 (924) K-JETRONIC - 2 A TEILEDIAGRAMM")
-part-diagram-107-015.webp "PORSCHE 1984 (924) K-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-020.webp "PORSCHE 1984 (924) K-JETRONIC - 3 TEILEDIAGRAMM")
