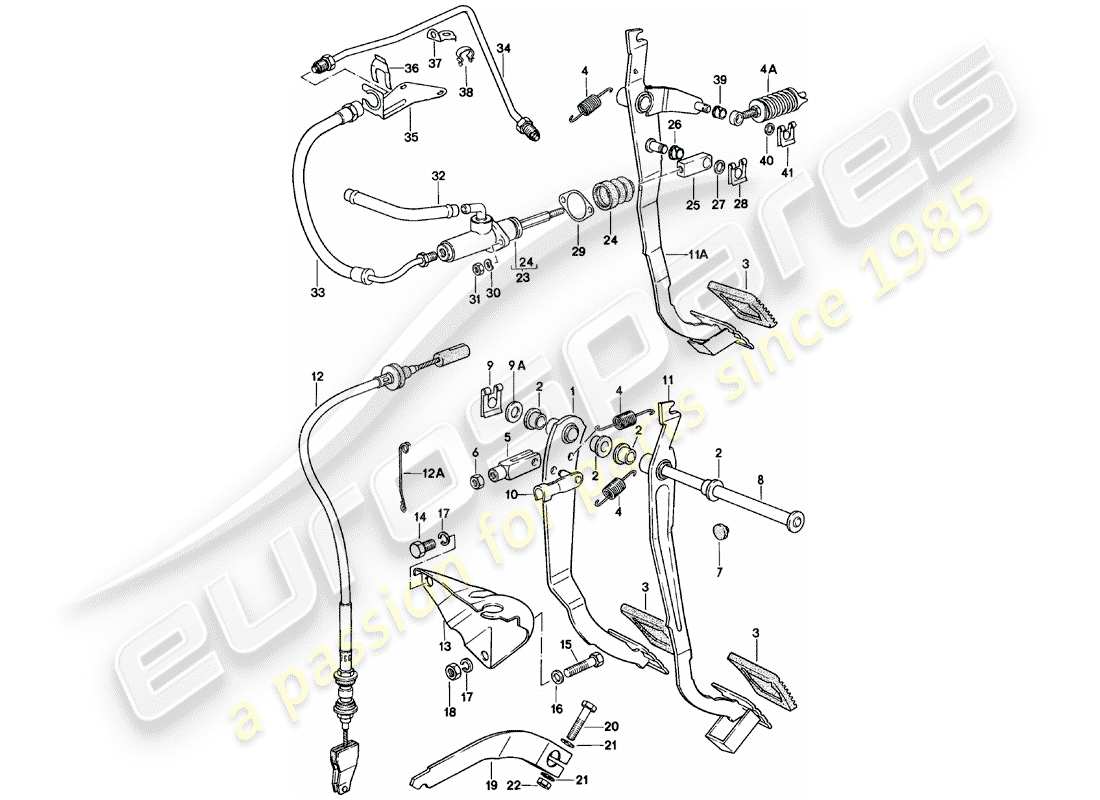

702-000 - BREMS- UND KUPPLUNGSPEDALE – CLUSTER
Porsche 1984 (924) BRAKE AND CLUTCH PEDALS - CLUSTER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 477721141
BREMSPEDAL
aus £8,17
aus £8,17
# 1
MPN: 477723141
BREMSPEDAL
(924,AUT.)
aus £9,85
aus £9,85
# 2
MPN: 443721153A
BUCHSE
aus £2,46
aus £2,46
# 3
MPN: 823721173
BELAG FÜR BREMSE UND - BREMS- UND KUPPLUNGSPEDALE
aus £5,02
aus £5,02
# 3
MPN: 827723173
DECKEL
(924,AUT.)
aus £4,85
aus £4,85
# 4
MPN: 321721191
RÜCKGABEFEDER
aus £3,79
aus £3,79
# 4
MPN: 477721353A
KUPPLUNGSSERVOFEDER
(TURBO,GT)
# 5
MPN: 803721213
GABELKOPF
# 6
MPN: N 0110106
VERHEXEN. MUTTER - M 10 - AUSLAUFTEIL
# 6
MPN: N 10155210
verhexen. Nuss - M 10
aus £0,88
aus £0,88
# 7
MPN: 99970318340
JOUNCE-STOßSTANGE
# 8
MPN: 843721309
PIN – 12 X 185 X 180
aus £29,99
aus £29,99
# 8
MPN: N 0231512
LAGERSTIFT - 12 X 144 X 139
(924,AUT.)
aus £1,68
aus £1,68
# 9
MPN: N 0126531
Scheibe
aus £3,50
aus £3,50
# 9
MPN: 311955255
Scheibe
# 10
MPN: N 0234761
SPERRPIN – 8 X 32
aus £1,83
aus £1,83
# 11
MPN: 477721315A
KUPPLUNGSPEDAL
(924)
# 11
MPN: 477721315D
Kupplungspedalschalter
(TURBO,GT)
aus £99,08
aus £99,08
# 12
MPN: 477721333B
KUPPLUNGSSEIL
(924)
aus £105,30
aus £105,30
# 12
MPN: 477721391
HALTEFEDER
(924)
# 13
MPN: 477721399A
UNTERSTÜTZUNG
(924)
# 14
MPN: N 0348794
Schraube, Sechskant. hd. - M 12 X 22
(924)
# 15
MPN: N 0104763
Schraube, Sechskant. hd. - M 12 X 75
(924)
# 16
MPN: N 0115317
Scheibe - 13
(924)
Ersetzung
Ersetzung
# 17
MPN: N 0120424
SICHERUNGSRING - B 12
(924)
# 18
MPN: N 0110304
verhexen. Nuss - M 12
(924)
aus £0,97
aus £0,97
# 19
MPN: 019141719
KUPPLUNGSBETÄTIGUNGSHEBEL
(924)
# 20
MPN: N 0402622
Schraube, Sechskant. hd. - M 8 X 50
(924)
aus £2,48
aus £2,48
# 21
MPN: N 0154014
Scheibe – 8,4
(924)
# 22
MPN: N 0110088
verhexen. Nuss - M 8
(924)
aus £0,52
aus £0,52
# -
-
HYDRAULISCHE KUPPLUNG – FUNKTIONSWEISE
(TURBO, GT)
# 23
MPN: 477721171
KUPPLUNGSHAUPTZYLINDER – KOMPLETT
aus £173,14
aus £173,14
# 24
MPN: 92842390800
BALG
aus £14,11
aus £14,11
# 25
MPN: 92842351700
GABELKOPF – AUSLÖSSERTEIL
# 25
MPN: 92842351701
GABELKOPF
aus £10,76
aus £10,76
# 26
MPN: 99992400240
BUCHSE
aus £2,44
aus £2,44
# 27
MPN: 90002500809
Scheibe – A 10,5 – AUSLAUFTEIL
# 27
MPN: 90002500804
Scheibe - A 10,5
aus £0,80
aus £0,80
Dieses Teil ersetzt die Teilenummer 90002500802
# 27
MPN: 9000250080E
Scheibe - A 10,5
GELB
aus £0,62
aus £0,62
# 28
MPN: 99916603402
HALTEPLATTE
aus £3,54
aus £3,54
# 29
MPN: 92842319100
Dichtung
aus £5,67
aus £5,67
# 30
MPN: 90002701502
SICHERUNGSRING - B 8
# 30
MPN: 90002701503
SICHERUNGSRING - B 8
aus £0,86
aus £0,86
# 31
MPN: 90007602502
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 31
MPN: 90007606402
verhexen. Nuss - M 8
aus £0,59
aus £0,59
# -
-
SCHLAUCH - 12,5 X 7,5
# 32
-
KÜRZEN AUF:
220 MM
# 33
MPN: 477721189A
ROHR-/SCHLAUCHLEITUNG - AUSLAUFTEIL
# 33
MPN: 477721189B
ROHR-/SCHLAUCHLEITUNG
aus £126,03
aus £126,03
# 34
MPN: 477721185
HYDRAULISCHES KUPPLUNGSROHR
# 35
MPN: 477721191
HALTERUNG - ROHR-/SCHLAUCHLEITUNG
# 36
MPN: 92842318301
HALTERUNG FÜR SCHLAUCH
aus £2,41
aus £2,41
# 37
MPN: 477721195
HALTEHALTER
# 38
MPN: 181971847
KABELCLIP
aus £2,71
aus £2,71
# 39
MPN: 99992400140
BUCHSE
aus £2,04
aus £2,04
# 40
MPN: N 01152513
Scheibe - A 8,4
# 41
MPN: N 90047001
Scheibe
aus £5,10
aus £5,10
