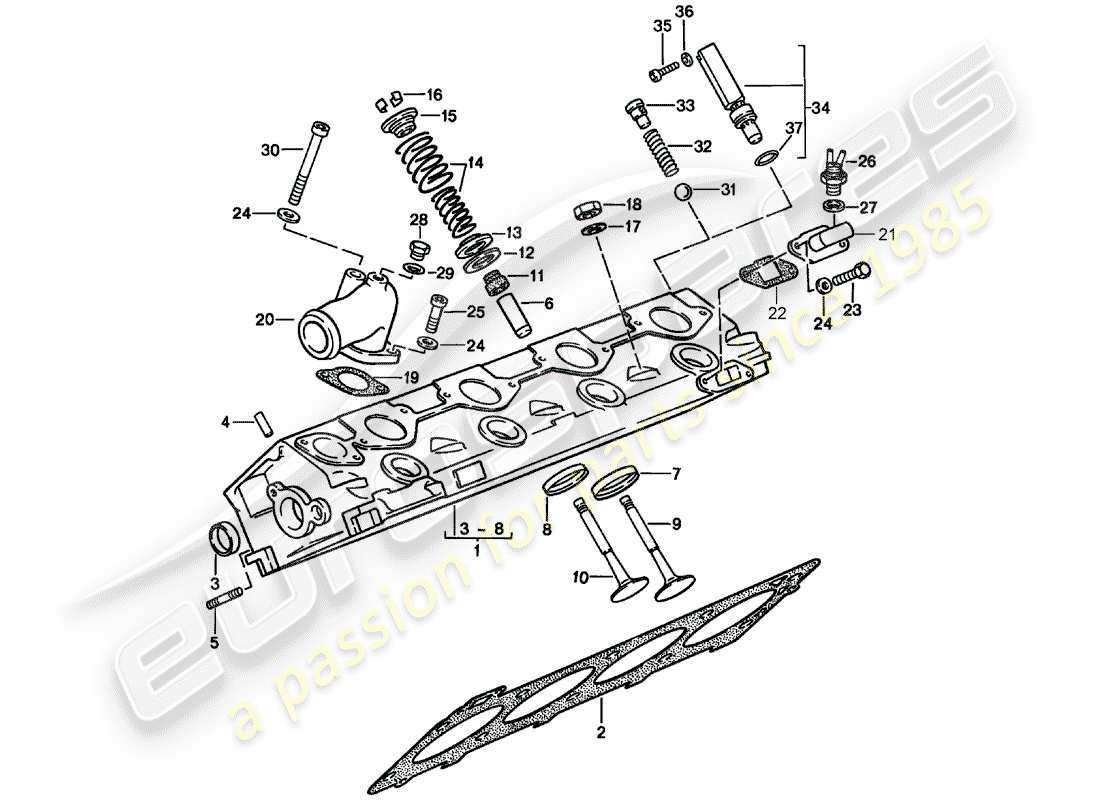

103-000 - ZYLINDERKOPF
Porsche 1986 (924S) CYLINDER HEAD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 94410403306
Zylinderkopf - D >> - MJ 1987
Ersetzung
Ersetzung
# 1
MPN: 94410403308
Zylinderkopf - D - MJ 1988>> - MJ 1988
# 2
MPN: 95110437402
ZYLINDERKOPFDICHTUNG
aus £50,23
aus £50,23
# 2
MPN: 95110437450
ZYLINDERKOPFDICHTUNG - FÜR - ÜBERHOLUNG. ZYLINDERKÖPFE
aus £67,51
aus £67,51
# 3
MPN: 90003600502
ABDICHTUNGSKAPPE
aus £2,04
aus £2,04
# 4
MPN: 90030201900
Dübelstift
aus £1,47
aus £1,47
# 5
MPN: 99906204402
Bolzen - M 8 X 30
aus £3,48
aus £3,48
# 6
MPN: 94410432851
VENTILFÜHRUNG – 1ST ÜBERGRÖSSE
aus £9,08
aus £9,08
# 7
MPN: 94410433151
VENTILSITZRING – ÜBERGRÖSSE 0.25 MM – EINLASS
aus £5,81
aus £5,81
# 8
MPN: 94410433350
VENTILSITZRING – ÜBERGRÖSSE 0.25 MM – AUSPUFF
# 9
MPN: 92810540902
EINLASSVENTIL
aus £126,21
aus £126,21
# 10
MPN: 92810541004
AUSPUFFVENTIL
aus £126,22
aus £126,22
# -
-
Hülse - für - Ventilführungsdichtung
# 11
MPN: 92810419312
VENTILFÜHRUNGSDICHTUNG – AUSLAUFTEIL
# 11
MPN: 92810419313
VENTILFÜHRUNGSDICHTUNG – AUSLAUFTEIL
# 11
MPN: 96410411107
VENTILFÜHRUNGSDICHTUNG
aus £9,68
aus £9,68
# 12
MPN: 92810546803
Scheibe – 0,5
aus £0,65
aus £0,65
# 12
MPN: 92810547003
Scheibe – 1,0
aus £0,86
aus £0,86
# 13
MPN: 92810546906
Scheibe
aus £6,56
aus £6,56
# 14
MPN: 92810590509
Satz Ventilfedern
aus £31,70
aus £31,70
# 15
MPN: 92810544904
FEDERSITZ
aus £3,55
aus £3,55
# 16
MPN: 90110541700
COTTER, GETEILT
aus £2,03
aus £2,03
# 17
MPN: 94410422900
Scheibe
aus £2,34
aus £2,34
# 18
MPN: 99907604302
VERHEXEN. MUTTER - M 12 X 1,5
aus £2,37
aus £2,37
# 19
MPN: 94410431101
Dichtung
# 20
MPN: 94410431504
KÜHLWASSERSTECKDOSE – AUSLAUFTEIL
Ersetzung
Ersetzung
# 20
MPN: 94410431505
KÜHLWASSERSTECKDOSE
aus £238,43
aus £238,43
Dieses Teil ersetzt die Teilenummer 94410431504
# 21
MPN: 94410431705
UNION
aus £89,36
aus £89,36
# 22
MPN: 92810619704
Dichtung
aus £2,28
aus £2,28
# 23
MPN: 90007507902
Schraube, Sechskant. hd. - M 8 X 20
Ersetzung
Ersetzung
# 24
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
# 24
MPN: 90002500703
Scheibe - A 8,4
aus £0,84
aus £0,84
# 25
MPN: N 0147252
Schraube, Käse HD. - M 8 X 25 – Auslaufartikel
# 25
MPN: 90006701803
Schraube, Käse HD. - M 8 X 25
aus £1,11
aus £1,11
# 26
MPN: 058131851A
THERMO-PNEUMATISCHES VENTIL
aus £32,46
aus £32,46
# 27
MPN: N 0138083
Dichtungsring - A 10 X 16
aus £0,73
aus £0,73
# 28
MPN: 93110615600
GEWINDESTECKER
aus £3,28
aus £3,28
# 29
MPN: N 0138307
Dichtungsring - A 8 X 12
aus £2,65
aus £2,65
# 30
MPN: N 0447321
Bolzen, mit Sechskant. Sockel - hd. - M 8 X 75
aus £1,87
aus £1,87
# 31
MPN: N 0256692
BALL
aus £0,94
aus £0,94
# 32
MPN: 92810412900
DRUCKFEDER
aus £0,88
aus £0,88
# 33
MPN: 95110422900
FÜHRUNGSSTÜCK
(4407,4408)
aus £5,08
aus £5,08
# 33
MPN: 95110422900
FÜHRUNGSSTÜCK
(4409,4410)
aus £5,08
aus £5,08
# -
-
FÜR ZYLINDERKOPF - 944.104.033.08
# 34
MPN: 94410723901
ÜBERDRUCKVENTIL
aus £400,24
aus £400,24
# 35
MPN: N 0147402
SCHRAUBE, KÄSE HD.
# 35
MPN: N 01474011
Bolzen, mit Sechskant. Sockel - hd.
aus £1,26
aus £1,26
# 36
MPN: N 0138412
DICHTUNGSRING
aus £1,56
aus £1,56
# 37
MPN: 99970707840
O-RING
aus £4,92
aus £4,92
# 38
MPN: 92810619701
DICHTUNG – AUSLAUFTEIL
# 38
MPN: 92810619710
DICHTUNG – AUSLAUFTEIL
# 38
MPN: 92810619704
Dichtung
aus £2,28
aus £2,28
