104-000 - Motorschmierung

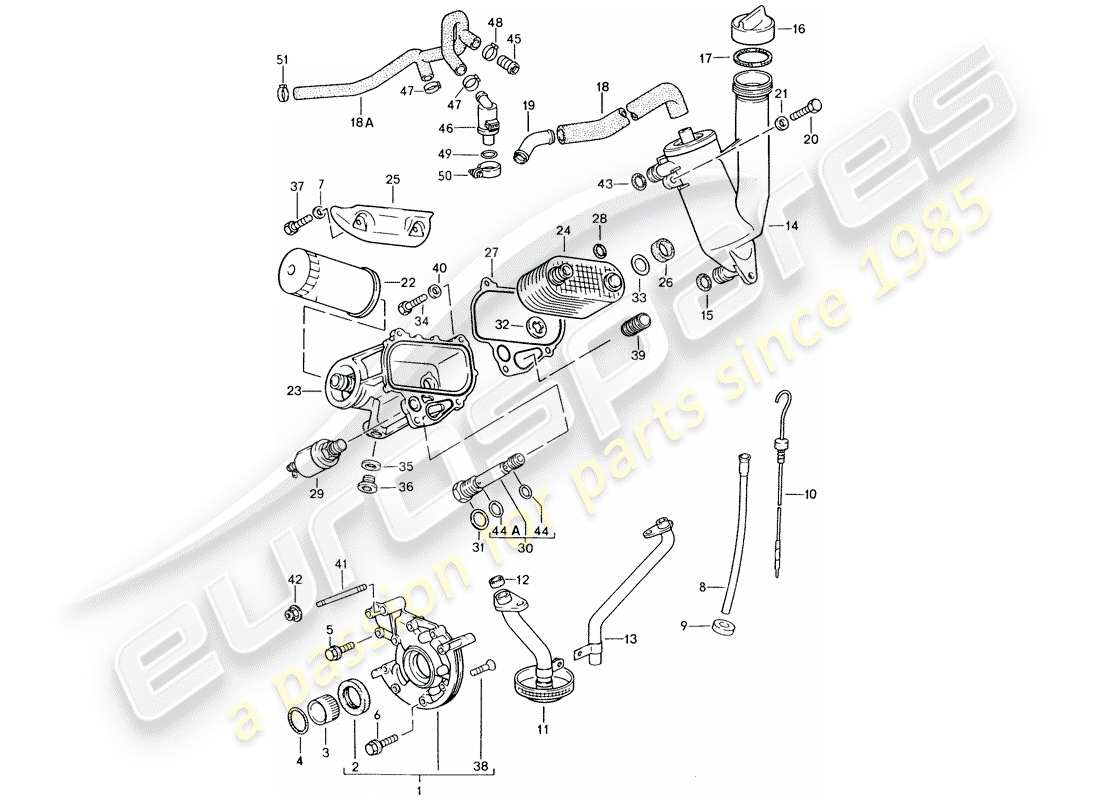

Porsche 1986 (924S) ENGINE LUBRICATION Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 94410701411
ÖLPUMPE - MOD.86
(4407,4408)
aus £562,47
aus £562,47
# -
-
AUCH VERWENDEN:
944 107 911 01
# 2
MPN: 99911333140
SIEGEL – 38 X 52 X 7
Ersetzung
Ersetzung
# 2
MPN: PCG10090150
Satz Dichtungen für Motor
Vorderseite
aus £164,79
aus £164,79
# 3
MPN: 94410716102
GEZAHNTE HÜLSE
# 3
MPN: 94410716104
GEZAHNTE HÜLSE
aus £76,02
aus £76,02
# 4
MPN: 99970728340
O-Ring - 28 X 2,58
aus £2,34
aus £2,34
# 5
MPN: 90007534502
SCHRAUBE MIT Scheibe – M 6 X 35 – AUSLAUFTEIL
# 5
MPN: 90007534501
SCHRAUBE MIT Scheibe - M 6 X 35
aus £1,48
aus £1,48
# 6
MPN: 90007534302
Schraube, Sechskant. hd. - M 6 X 45
aus £3,48
aus £3,48
# 7
MPN: N 0115247
Scheibe – A 6,4 – AUSLAUFTEIL
# 7
MPN: N 01152427
Scheibe - A 6,4
aus £0,47
aus £0,47
# 8
MPN: 94410102701
FÜHRUNGSROHR - M >> 43H 05637 - M >> 43H 31343
aus £23,96
aus £23,96
# 8
MPN: 94410102705
Führungsrohr - M 43H 05638 >> - M 43H 31344 >>
aus £37,71
aus £37,71
# 9
MPN: 90017404440
O-RING
aus £2,34
aus £2,34
# 10
MPN: 94410722102
Ölmessstab - M >> 43H 05637 - M >> 43H 31343
aus £38,05
aus £38,05
# 10
MPN: 94410702501
ÖLMESSTAB - M 43H 05638 >> - M 43H 31344 >>
aus £58,53
aus £58,53
# 11
MPN: 94410703206
ANSAUGKRÜMMER - M >> 43H 05637 - M >> 43H 31343
aus £125,25
aus £125,25
# 11
MPN: 94410703207
ANSAUGKRÜMMER - M 43H 05638 >> - M 43H 31344 >>
aus £168,35
aus £168,35
# 12
MPN: 94410713603
Dichtring – Auslaufartikel
# 12
MPN: 94410713604
DICHTUNGSRING
# 13
MPN: 94410718303
RÜCKLAUFROHR
aus £155,12
aus £155,12
# 14
MPN: 94410718008
Ölabscheider
aus £354,33
aus £354,33
# 15
MPN: 99970166140
O-RING - 24 X 5
aus £3,20
aus £3,20
# 16
MPN: 94410709101
ABDICHTUNGSKAPPE
aus £18,69
aus £18,69
# 17
MPN: 99970165340
O-Ring - M >> 43G 03392 - M >> 43G 60523
aus £3,87
aus £3,87
# 17
MPN: 99970184640
O-Ring - M 43G 03393 >> - M 43G 60524 >>
aus £7,88
aus £7,88
# 18
MPN: 94410718701
Formschlauch - D >> - MJ 1987
aus £54,99
aus £54,99
# 18
MPN: 94410718702
Formschlauch - D - MJ 1988>>
aus £256,47
aus £256,47
# 19
MPN: 94410736701
ADAPTER
aus £76,39
aus £76,39
# 20
MPN: 90007502909
SCHRAUBE, SECHSKANT. HD. - M 8 X 25 – AUSLAUFENDES TEIL
# 20
MPN: 90007502903
Schraube, Sechskant. hd. - M 8 X 25
aus £1,61
aus £1,61
# 21
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
# 21
MPN: 90002500703
Scheibe - A 8,4
aus £0,84
aus £0,84
# 22
MPN: 94410720103
ÖLFILTER - AUCH VERWENDEN: - MOTORÖL - Porsche CLASSIC - REPARATURSATZ FÜR DIE WARTUNG - SIEHE ABBILDUNG: - MOTORÖL - SIEHE ABBILDUNG:
-PCG04320015-PCG04321000-PCG04321020--198-000--198-005 (WW)
Ersetzung
Ersetzung
# 23
MPN: 94410714906
GEHÄUSE
# 24
MPN: 94410716501
ÖL-WASSER-KÜHLER
(WW)
aus £399,92
aus £399,92
# 25
MPN: 94410716301
Abdeckplatte - für - Motor - mit: - Gussbogen
(4407,4408)
# 25
MPN: 94410705302
Abdeckplatte - für - Motor - mit: - Blechkrümmer
(-10 4407)
# 26
MPN: 94410715302
GUMMI RING
aus £2,41
aus £2,41
# 27
MPN: 94410714703
Dichtung
aus £62,38
aus £62,38
# 28
MPN: 99970704340
O-RING
aus £1,47
aus £1,47
# 29
MPN: 92860620301
Geber für Öldruckanzeige – Auslaufteil
# 29
MPN: 92860620304
ÖLDRUCKMESSGERÄT SENDER
aus £78,99
aus £78,99
# 30
MPN: 94410703511
DRUCKENTLASTUNGSVENTIL - D >> - MJ 1986
aus £410,28
aus £410,28
# 30
MPN: 94410703502
Überdruckventil - D - MJ 1987>>
aus £420,86
aus £420,86
# 31
MPN: N 0438153
DICHTUNGSRING
aus £0,82
aus £0,82
# 32
MPN: 94410715400
Scheibe
aus £1,47
aus £1,47
# 33
MPN: 94410721900
SHIM
aus £1,47
aus £1,47
# 34
MPN: 90007502909
SCHRAUBE, SECHSKANT. HD. - M 8 X 25 – AUSLAUFENDES TEIL
# 34
MPN: 90007502903
Schraube, Sechskant. hd. - M 8 X 25
aus £1,61
aus £1,61
# 35
MPN: 90012310630
Dichtungsring - A 18 X 24
aus £1,43
aus £1,43
Dieses Teil ersetzt die Teilenummer 90012300930
# 36
MPN: N 0161611
GEWINDESTOPFEN – AUSLAUFTEIL
# 36
MPN: 90012401302
GEWINDESTECKER
aus £7,38
aus £7,38
# 37
MPN: 99907200509
VERHEXEN. MUTTER - M 6 X 12 - AUSLAUFTEIL
# 37
MPN: 99907200501
Schraube, Sechskant. hd. - M 6 X 12
aus £2,58
aus £2,58
# 38
MPN: 90024901702
SCHRAUBE, CSK. HD. - M 6 X 25
# 39
MPN: 94410118101
Führungshülse - D - MJ 1986>> - MJ 1986
aus £9,35
aus £9,35
# 40
MPN: 90023200402
Scheibe – Auslaufartikel
# 40
MPN: 90023200401
Scheibe
aus £1,38
aus £1,38
# 41
MPN: 94410221601
Bolzen - D - MJ 1986>> - MJ 1986
# 42
MPN: 94410224300
Bundmutter - D - MJ 1986>> - MJ 1986
aus £5,98
aus £5,98
# 43
MPN: 99970161340
O-RING - 20 X 5
aus £5,15
aus £5,15
# 44
MPN: 99970714540
O-Ring - D - MJ 1986>> - MJ 1986
aus £3,20
aus £3,20
# 44
MPN: 99970714440
Dichtring - D - MJ 1987>>
Ersetzung
Ersetzung
# 44
MPN: 99970714640
O-Ring - D - MJ 1986>> - MJ 1986
aus £3,14
aus £3,14
# 45
MPN: 94410732400
Ventil - D - MJ 1988>>
aus £25,15
aus £25,15
# 46
MPN: 94461610400
Heizungsrohr - D - MJ 1988>>
aus £43,92
aus £43,92
# 47
MPN: 99951234602
SCHLAUCHSCHELBE - D - MJ 1988>> - AUSLAUFTEIL
# 47
MPN: 99951267600
Schlauchklemme – D – MJ 1988>>
aus £2,16
aus £2,16
# 48
MPN: 99951245700
OHRSCHLAUCHSCHELLE - D - MJ 1988>>
aus £4,52
aus £4,52
# 49
MPN: 90017405640
O-Ring - D - MJ 1988>>
aus £0,88
aus £0,88
# 50
MPN: 99951248002
Klemme – D – MJ 1988>>
aus £7,73
aus £7,73
# 51
MPN: 99951237402
Schlauchklemme – D – MJ 1988>>
aus £1,50
aus £1,50
# -
-
ÖLSTANDSENDER – SIEHE GRUPPE – 1/01/15
-part-diagram-105-000.webp "PORSCHE 1986 (924S) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1986 (924S) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1986 (924S) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1986 (924S) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1986 (924S) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1986 (924S) L-JETRONIC - 3 TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1986 (924S) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1986 (924S) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1986 (924S) KRAFTSTOFFTANK - 1 TEILEDIAGRAMM")
-part-diagram-201-003.webp "PORSCHE 1986 (924S) KRAFTSTOFFTANK - 2 TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1986 (924S) VERDAMPFUNGSKANISTER – TANKBELÜFTUNG TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1986 (924S) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1986 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1986 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1986 (924S) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1986 (924S) ZENTRALROHR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1986 (924S) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1986 (924S) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1986 (924S) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1986 (924S) GETRIEBESTEUERUNG – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1986 (924S) DIFFERENZIAL – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1986 (924S) SPERRDIFFERENZIAL TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1986 (924S) GETRIEBEAUFHÄNGUNG – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1986 (924S) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1986 (924S) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1986 (924S) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-005.webp "PORSCHE 1986 (924S) ÖLEINLASS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-010.webp "PORSCHE 1986 (924S) ÖLKÜHLUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1986 (924S) GETRIEBESTEUERUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1986 (924S) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1986 (924S) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1986 (924S) GETRIEBEAUFHÄNGUNG – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1986 (924S) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1986 (924S) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-010.webp "PORSCHE 1986 (924S) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1986 (924S) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-403-002.webp "PORSCHE 1986 (924S) SERVOLENKUNG – LENKGETRIEBE – SERVOLENKPUMPE – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1986 (924S) LENKRAD - LENKSÄULE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1986 (924S) HINTERACHSTRÄGER - HINTERACHSLENKUNG TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1986 (924S) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1986 (924S) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1986 (924S) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1986 (924S) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1986 (924S) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1986 (924S) HAUPTBREMSZYLINDER – BREMSKRAFTVERSTÄRKER – BEHÄLTER TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1986 (924S) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1986 (924S) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1986 (924S) SCHALTMECHANISMUS – FÜR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1986 (924S) SCHALTMECHANISMUS – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-015.webp "PORSCHE 1986 (924S) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1986 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1986 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1986 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1986 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1986 (924S) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1986 (924S) KÖRPERVORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1986 (924S) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1986 (924S) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1986 (924S) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1986 (924S) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1986 (924S) ABDECKUNG - AKTUATOR TEILEDIAGRAMM")
-part-diagram-803-010.webp "PORSCHE 1986 (924S) HINTERER KOFFERRAUMDECKEL - HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1986 (924S) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1986 (924S) TÜRGRIFF, AUSSEN - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1986 (924S) FENSTERHEBER - GLASKANAL TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1986 (924S) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1986 (924S) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1986 (924S) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 1986 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1986 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1986 (924S) VORDERSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1986 (924S) VORDERSITZ - EINZELTEILE - STOFF TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1986 (924S) SPORTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1986 (924S) SPORTSITZ - RÜCKENLEHNE - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-015.webp "PORSCHE 1986 (924S) SPORTSITZ - SITZKISSEN - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 1986 (924S) NOTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-025.webp "PORSCHE 1986 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-030.webp "PORSCHE 1986 (924S) NOTSITZ - GETEILT TEILEDIAGRAMM")
-part-diagram-808-035.webp "PORSCHE 1986 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1986 (924S) ARMATURENBRETT – MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 1986 (924S) KASSETTENHALTER TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1986 (924S) RÜCKBLICKSPIEGEL - SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1986 (924S) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1986 (924S) ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1986 (924S) ABDECKUNG - NAMENSSCHILDER TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 1986 (924S) HEBEDACH TEILEDIAGRAMM")
-part-diagram-811-010.webp "PORSCHE 1986 (924S) HEBEDACH - ANTRIEBSMECHANISMUS - F 92-GN402 705>> TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1986 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1986 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1986 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1986 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1986 (924S) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1986 (924S) HEIZUNG – LÜFTER – HEIZKERN TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1986 (924S) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1986 (924S) VAKUUMKONTROLLE TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1986 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1986 (924S) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1986 (924S) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1986 (924S) LICHTMASCHINE – MIT: – BEFESTIGUNGSTEILE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1986 (924S) STARTER – BATTERIE – KABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1986 (924S) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1986 (924S) KABELSTRÄUME – ARMATURENBRETT – MITTELKONSOLE – HUBDACH TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1986 (924S) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-037.webp "PORSCHE 1986 (924S) TÜLLE – KABELBINDER TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 1986 (924S) STIFT (MÄNNLICH) ANSCHLUSS - KONTAKTSTIFT - KABELSCHUH TEILEDIAGRAMM")
-part-diagram-902-052.webp "PORSCHE 1986 (924S) MÄNNLICHER BLITZANSCHLUSS – STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-902-054.webp "PORSCHE 1986 (924S) STOSSVERBINDER - VERBINDERGEHÄUSE - EINPOLIG TEILEDIAGRAMM")
-part-diagram-902-056.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-058.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE - 3-POLE TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE - 4-POLE TEILEDIAGRAMM")
-part-diagram-902-062.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-064.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE - 8-POLE - 9-POLE TEILEDIAGRAMM")
-part-diagram-902-066.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1986 (924S) SCHALTER - RELAIS TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1986 (924S) LENKSCHLOSSGEHÄUSE - LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1986 (924S) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1986 (924S) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1986 (924S) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1986 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1986 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1986 (924S) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1986 (924S) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1986 (924S) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1986 (924S) INNENLEUCHTE - BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1986 (924S) INSTRUMENTEN-CLUSTER – SENSOR TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1986 (924S) TACHOMETER TEILEDIAGRAMM")
-part-diagram-907-000.webp "PORSCHE 1986 (924S) TEMPOMATSYSTEM TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1986 (924S) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1986 (924S) ZUBEHÖR – WERKZEUG – ERSTE-HILFE-KIT TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1986 (924S) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1986 (924S) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1986 (924S) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1986 (924S) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1986 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1986 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-007.webp "PORSCHE 1986 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-010.webp "PORSCHE 1986 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-003-000.webp "PORSCHE 1986 (924S) FUNKGERÄT - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1986 (924S) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1986 (924S) BEDIENUNGSANLEITUNG - CARE PASS TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1986 (924S) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1986 (924S) KURZER MOTOR - KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1986 (924S) SCHUTZPLATTE F. MOTOR TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1986 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 1986 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1986 (924S) KURBELWELLE – PLEUEL TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1986 (924S) KOLBEN - KOLBENRING TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1986 (924S) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1986 (924S) NOCKENWELLENGEHÄUSE - NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1986 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-103-012.webp "PORSCHE 1986 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1986 (924S) WELLE - ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
