811-005 - Hebedach

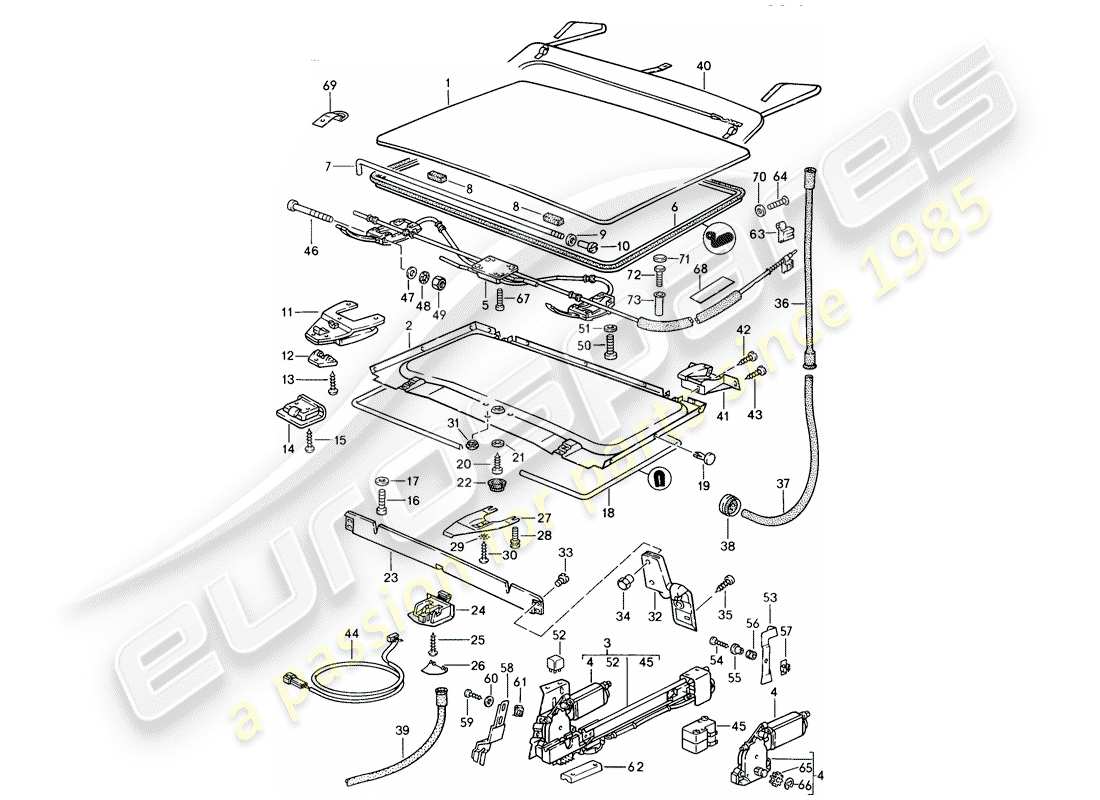

Porsche 1986 (924S) LIFTING ROOF Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 94456402101
DACH
# 2
MPN: 94456404701
Beschichtung
# 3
MPN: 94462405500
ELEKTROANTRIEB - F >> 92-GN402 704
aus £876,95
aus £876,95
# 4
MPN: 94462401100
ELEKTROMOTOR - F >> 92-GN402 704
aus £572,65
aus £572,65
# 5
MPN: 94456494100
MONTAGESATZ - SIEHE TPI - GRUPPE: - 8 - NR. 43 - F >> 92-GN402 704
Ersetzung
Ersetzung
# 6
MPN: 94456411401
Dichtung - F >> 92-GN402 704
aus £95,65
aus £95,65
# 6
MPN: 94456411404
DICHTUNG - F 92-GN402 705>> - AUSLAUFTEIL
# 6
MPN: 94456411405
DICHTUNG – AUSLAUFTEIL
aus £79,81
aus £79,81
# 6
MPN: 94456411406
Dichtung
aus £90,09
aus £90,09
# 7
MPN: 477871761
SPANNVORRICHTUNG
aus £2,22
aus £2,22
# 8
MPN: 477871789
DICHTUNGSBAND
aus £1,43
aus £1,43
# 9
MPN: N 0122265
Scheibe – B 6
aus £0,70
aus £0,70
# 10
MPN: 477871763A
GEWINDEBUCHSE
aus £4,60
aus £4,60
# 11
MPN: 477871217
DACHABDECKUNG
Vorderseite
aus £96,81
aus £96,81
# 12
MPN: 477871219
Halterung
aus £1,97
aus £1,97
# 13
MPN: N 0331741
Schraube, csk. hd. - M 3 X 6 – Auslaufartikel
# 13
MPN: 90026900101
SCHRAUBE, CSK. HD. - M 3 X 6
aus £1,24
aus £1,24
# 14
MPN: 477871665A
ZENTRALER HALTER
Vorderseite
# 15
MPN: N 0139644
SCHNEIDSCHRAUBE, FÜLLEN. HD. - B 4,2 X 16
Ersetzung
Ersetzung
# 16
MPN: 90027006407
SCHRAUBE, CSK. HD. - M 5 X 16
aus £0,50
aus £0,50
# 17
MPN: 99970460617
Scheibe
aus £1,44
aus £1,44
# 18
MPN: 94456462100
SCHUTZKANTE - F >> 92-GN402 840 - AUSLAUFTEIL
# 18
MPN: 94456462302
SCHUTZRAND - F >> 92-GN402 840
aus £11,73
aus £11,73
# 18
MPN: 94456462300
SCHUTZKANTE - F 92-GN402 841>> - AUSLAUFTEIL
# 18
MPN: 94456462302
SCHUTZRAND - F 92-GN402 841>>
aus £11,73
aus £11,73
# 19
MPN: 477871053
NIET
aus £1,24
aus £1,24
# 20
MPN: 311867167
SCHNEIDSCHRAUBE, FÜLLEN. HD.
aus £0,88
aus £0,88
# 21
MPN: 90015102802
Scheibe – Auslaufartikel
Ersetzung
Ersetzung
# 21
MPN: 90015102801
Scheibe
aus £1,64
aus £1,64
Dieses Teil ersetzt die Teilenummer 90015102802
# 22
MPN: 311867169
KAPPE FÜR SCHRAUBE
# 23
MPN: 94456409300
Windschutz
# 24
MPN: 94456468300
MONTAGE
# 25
MPN: N 0139644
Blechschraube, füllen. hd. - 4,2 X 16
Ersetzung
Ersetzung
# 26
MPN: 94456468500
Klappe
aus £1,43
aus £1,43
# 27
MPN: 94456422300
BEFESTIGUNGSELEMENT
# 28
MPN: 94456422400
EINSTELLSCHRAUBE
aus £4,97
aus £4,97
# 29
MPN: N 0122224
Scheibe – A 5
# 30
MPN: N 0141338
FILLISTER HD. SCHRAUBE - M 5 X 12 - AUSLAUFTEIL
# 30
MPN: N 014133I
Fillister HD. Schraube - M 5 X 12
aus £1,70
aus £1,70
# 31
MPN: 94456423300
Kappe – Auslaufartikel
# 31
MPN: 91455223310
EINFÜGEN
# 32
MPN: 477871635A
SCHARNIER
LINKS
aus £15,92
aus £15,92
# 32
MPN: 477871636A
SCHARNIER
RECHTS
aus £15,92
aus £15,92
# 33
MPN: 477837959
FÜLLEN. HD. SELBSTSICHERENDE SCHRAUBE
aus £0,88
aus £0,88
# 34
MPN: 477871701A
Überwurfmutter
aus £3,97
aus £3,97
# 35
MPN: 90014303102
SCHNEIDSCHRAUBE, FÜLLEN. HD. - B 4,2 X 9,5
aus £0,82
aus £0,82
# 36
MPN: 94456423500
WASSERABLAUFSCHLAUCH
LINKS HINTEN
aus £3,96
aus £3,96
# 36
MPN: 94456406400
WASSERABLAUFSCHLAUCH
RECHTS HINTEN
aus £23,94
aus £23,94
# 37
MPN: 94456423700
WASSERABFLUSSROHR
LINKS HINTEN
# 37
MPN: 94456423800
WASSERABFLUSSROHR
RECHTS HINTEN
# 38
MPN: 021119569
GUMMI-TÜLLE
aus £9,88
aus £9,88
# 39
MPN: 321877233C
WASSERABLAUFSCHLAUCH
Vorderseite
# 40
MPN: 477871027
TASCHE
# 41
MPN: 94456416100
FÜHRUNG
LINKS HINTEN
Ersetzung
Ersetzung
# 41
MPN: 94456416200
FÜHRUNG
RECHTS HINTEN
# 41
MPN: 94456416202
FÜHRUNG
RECHTS HINTEN
aus £46,30
aus £46,30
# 42
MPN: N 0141338
FILLISTER HD. SCHRAUBE - M 5 X 12 - AUSLAUFTEIL
# 42
MPN: N 014133I
Fillister HD. Schraube - M 5 X 12
aus £1,70
aus £1,70
# 43
MPN: N 0142644
FILLISTER HD. SCHRAUBE - AM 5 X 10
aus £0,60
aus £0,60
# 44
MPN: 94461303300
MIKROSCHALTER
Vorderseite
aus £48,98
aus £48,98
# 45
MPN: 94461312700
MIKROSCHALTER - F >> 92-GN402 704
HINTEREN
aus £11,18
aus £11,18
# 46
MPN: N 10071801
Schraube, Käse HD. - M 5 X 70 - F >> 92-GN402 704
# 47
MPN: 90002500302
Scheibe - A 5,3 - F >> 92-GN402 704
# 48
MPN: N 0121042
Scheibe - 5,3 - F >> 92-GN402 704
aus £0,47
aus £0,47
# 49
MPN: N 01100514
SECHSKANTMUTTER - M 5 - F >> 92-GN402 704 - AUSLAUFTEIL
# 49
MPN: 90007609101
SECHSKANTMUTTER - M 5 - F >> 92-GN402 704
aus £1,00
aus £1,00
# 50
MPN: 99921800502
SCHRAUBE, KÄSEKOPF - M 6 - F >> 92-GN402 704 - AUSLAUFTEIL
# 50
MPN: 99921800501
SCHRAUBE, KÄSEFEST. - M 6 - F >> 92-GN402 704
aus £1,51
aus £1,51
# 51
MPN: N 0115247
Scheibe - A 6,4 - F >> 92-GN402 704 - AUSLAUFTEIL
# 51
MPN: N 01152427
Scheibe - A 6,4 - F >> 92-GN402 704
aus £0,47
aus £0,47
# 52
MPN: 431951253D
KONTAKT SCHLIESSEN RELAIS - F >> 92-GN402 704 - AUSLAUFTEIL
aus £40,05
aus £40,05
# 52
MPN: 99965701690
RELAIS - F >> 92-GN402 704
aus £12,92
aus £12,92
# 53
MPN: 94456452100
Klammer - F >> 92-GN402 704
aus £3,97
aus £3,97
# 54
MPN: N 0139675
Blechschraube - BZ 4,2 X 19 - F >> 92-GN402 704
# 55
MPN: 94462441500
DISTANZBUCHSE - F >> 92-GN402 704
aus £1,66
aus £1,66
# 56
MPN: 94462441700
GUMMI-TÜLLE - F >> 92-GN402 704
aus £1,20
aus £1,20
# 57
MPN: N 90257701
BLECHMUTTER - B 4,2 - F >> 92-GN402 704
aus £0,47
aus £0,47
# 58
MPN: 94456443300
Klammer - F >> 92-GN402 704
aus £8,60
aus £8,60
# 59
MPN: N 0138844
Blechschraube, Sechskant - BZ 4,8 X 13 - F >> 92-GN402 704
# 60
MPN: N 0122012
Scheibe - 5,5 - F >> 92-GN402 704
# 61
MPN: 99959172202
BLECHMUTTER - B 4,8 X 19 - F >> 92-GN402 704
# 62
MPN: 94456451700
Abdeckung - F >> 92-GN402 704
aus £3,97
aus £3,97
# 63
MPN: 94456442501
TRÄGER - F >> 92-GN402 704
aus £5,61
aus £5,61
# 64
MPN: 94456442700
Spannhülse - F >> 92-GN402 704
# 65
MPN: 94456443700
RITZEL - F >> 92-GN402 704
aus £45,28
aus £45,28
# 66
MPN: 90011600302
Scheibe - F >> 92-GN402 704 - Auslaufartikel
# 66
MPN: 90011600309
Scheibe - F >> 92-GN402 704
aus £1,27
aus £1,27
# 67
MPN: N 0147452
BOLZEN, MIT INNENSECHSKANT - HD. - M 6 X 14 - MIKROSCHALTUNG - F >> 92-GN402 704
# 68
MPN: 94455644100
FILZSTREIFEN - F >> 92-GN402 704
aus £6,62
aus £6,62
# 69
MPN: 477871029
HALTERUNG – HALTETASCHE
# 70
MPN: 99952311502
Scheibe - 3,5 - F >> 92-GN402 704
aus £0,60
aus £0,60
# 71
MPN: 99970334740
CAP - F 92-GN402 841>>
aus £5,00
aus £5,00
# 72
MPN: 99911901640
Stellschraube - M 4 X 10 - F 92-GN402 841>>
# 73
MPN: 99950003317
GENIETET HUTMUTTER - M 4 - F 92-GN402 841>>
aus £1,66
aus £1,66
-part-diagram-811-010.webp "PORSCHE 1986 (924S) HEBEDACH - ANTRIEBSMECHANISMUS - F 92-GN402 705>> TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1986 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1986 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1986 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1986 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1986 (924S) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1986 (924S) HEIZUNG – LÜFTER – HEIZKERN TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1986 (924S) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1986 (924S) VAKUUMKONTROLLE TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1986 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1986 (924S) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1986 (924S) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1986 (924S) LICHTMASCHINE – MIT: – BEFESTIGUNGSTEILE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1986 (924S) STARTER – BATTERIE – KABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1986 (924S) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1986 (924S) KABELSTRÄUME – ARMATURENBRETT – MITTELKONSOLE – HUBDACH TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1986 (924S) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-037.webp "PORSCHE 1986 (924S) TÜLLE – KABELBINDER TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 1986 (924S) STIFT (MÄNNLICH) ANSCHLUSS - KONTAKTSTIFT - KABELSCHUH TEILEDIAGRAMM")
-part-diagram-902-052.webp "PORSCHE 1986 (924S) MÄNNLICHER BLITZANSCHLUSS – STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-902-054.webp "PORSCHE 1986 (924S) STOSSVERBINDER - VERBINDERGEHÄUSE - EINPOLIG TEILEDIAGRAMM")
-part-diagram-902-056.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-058.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE - 3-POLE TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE - 4-POLE TEILEDIAGRAMM")
-part-diagram-902-062.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-064.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE - 8-POLE - 9-POLE TEILEDIAGRAMM")
-part-diagram-902-066.webp "PORSCHE 1986 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1986 (924S) SCHALTER - RELAIS TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1986 (924S) LENKSCHLOSSGEHÄUSE - LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1986 (924S) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1986 (924S) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1986 (924S) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1986 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1986 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1986 (924S) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1986 (924S) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1986 (924S) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1986 (924S) INNENLEUCHTE - BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1986 (924S) INSTRUMENTEN-CLUSTER – SENSOR TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1986 (924S) TACHOMETER TEILEDIAGRAMM")
-part-diagram-907-000.webp "PORSCHE 1986 (924S) TEMPOMATSYSTEM TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1986 (924S) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1986 (924S) ZUBEHÖR – WERKZEUG – ERSTE-HILFE-KIT TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1986 (924S) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1986 (924S) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1986 (924S) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1986 (924S) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1986 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1986 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-007.webp "PORSCHE 1986 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-010.webp "PORSCHE 1986 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-003-000.webp "PORSCHE 1986 (924S) FUNKGERÄT - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1986 (924S) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1986 (924S) BEDIENUNGSANLEITUNG - CARE PASS TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1986 (924S) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1986 (924S) KURZER MOTOR - KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1986 (924S) SCHUTZPLATTE F. MOTOR TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1986 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 1986 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1986 (924S) KURBELWELLE – PLEUEL TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1986 (924S) KOLBEN - KOLBENRING TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1986 (924S) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1986 (924S) NOCKENWELLENGEHÄUSE - NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1986 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-103-012.webp "PORSCHE 1986 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1986 (924S) WELLE - ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1986 (924S) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1986 (924S) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1986 (924S) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1986 (924S) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1986 (924S) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1986 (924S) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1986 (924S) L-JETRONIC - 3 TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1986 (924S) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1986 (924S) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1986 (924S) KRAFTSTOFFTANK - 1 TEILEDIAGRAMM")
-part-diagram-201-003.webp "PORSCHE 1986 (924S) KRAFTSTOFFTANK - 2 TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1986 (924S) VERDAMPFUNGSKANISTER – TANKBELÜFTUNG TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1986 (924S) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1986 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1986 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1986 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1986 (924S) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1986 (924S) ZENTRALROHR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1986 (924S) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1986 (924S) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1986 (924S) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1986 (924S) GETRIEBESTEUERUNG – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1986 (924S) DIFFERENZIAL – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1986 (924S) SPERRDIFFERENZIAL TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1986 (924S) GETRIEBEAUFHÄNGUNG – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1986 (924S) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1986 (924S) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1986 (924S) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-005.webp "PORSCHE 1986 (924S) ÖLEINLASS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-010.webp "PORSCHE 1986 (924S) ÖLKÜHLUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1986 (924S) GETRIEBESTEUERUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1986 (924S) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1986 (924S) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1986 (924S) GETRIEBEAUFHÄNGUNG – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1986 (924S) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1986 (924S) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-010.webp "PORSCHE 1986 (924S) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1986 (924S) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-403-002.webp "PORSCHE 1986 (924S) SERVOLENKUNG – LENKGETRIEBE – SERVOLENKPUMPE – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1986 (924S) LENKRAD - LENKSÄULE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1986 (924S) HINTERACHSTRÄGER - HINTERACHSLENKUNG TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1986 (924S) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1986 (924S) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1986 (924S) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1986 (924S) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1986 (924S) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1986 (924S) HAUPTBREMSZYLINDER – BREMSKRAFTVERSTÄRKER – BEHÄLTER TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1986 (924S) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1986 (924S) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1986 (924S) SCHALTMECHANISMUS – FÜR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1986 (924S) SCHALTMECHANISMUS – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-015.webp "PORSCHE 1986 (924S) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1986 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1986 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1986 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1986 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1986 (924S) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1986 (924S) KÖRPERVORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1986 (924S) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1986 (924S) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1986 (924S) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1986 (924S) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1986 (924S) ABDECKUNG - AKTUATOR TEILEDIAGRAMM")
-part-diagram-803-010.webp "PORSCHE 1986 (924S) HINTERER KOFFERRAUMDECKEL - HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1986 (924S) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1986 (924S) TÜRGRIFF, AUSSEN - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1986 (924S) FENSTERHEBER - GLASKANAL TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1986 (924S) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1986 (924S) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1986 (924S) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 1986 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1986 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1986 (924S) VORDERSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1986 (924S) VORDERSITZ - EINZELTEILE - STOFF TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1986 (924S) SPORTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1986 (924S) SPORTSITZ - RÜCKENLEHNE - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-015.webp "PORSCHE 1986 (924S) SPORTSITZ - SITZKISSEN - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 1986 (924S) NOTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-025.webp "PORSCHE 1986 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-030.webp "PORSCHE 1986 (924S) NOTSITZ - GETEILT TEILEDIAGRAMM")
-part-diagram-808-035.webp "PORSCHE 1986 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1986 (924S) ARMATURENBRETT – MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 1986 (924S) KASSETTENHALTER TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1986 (924S) RÜCKBLICKSPIEGEL - SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1986 (924S) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1986 (924S) ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1986 (924S) ABDECKUNG - NAMENSSCHILDER TEILEDIAGRAMM")
