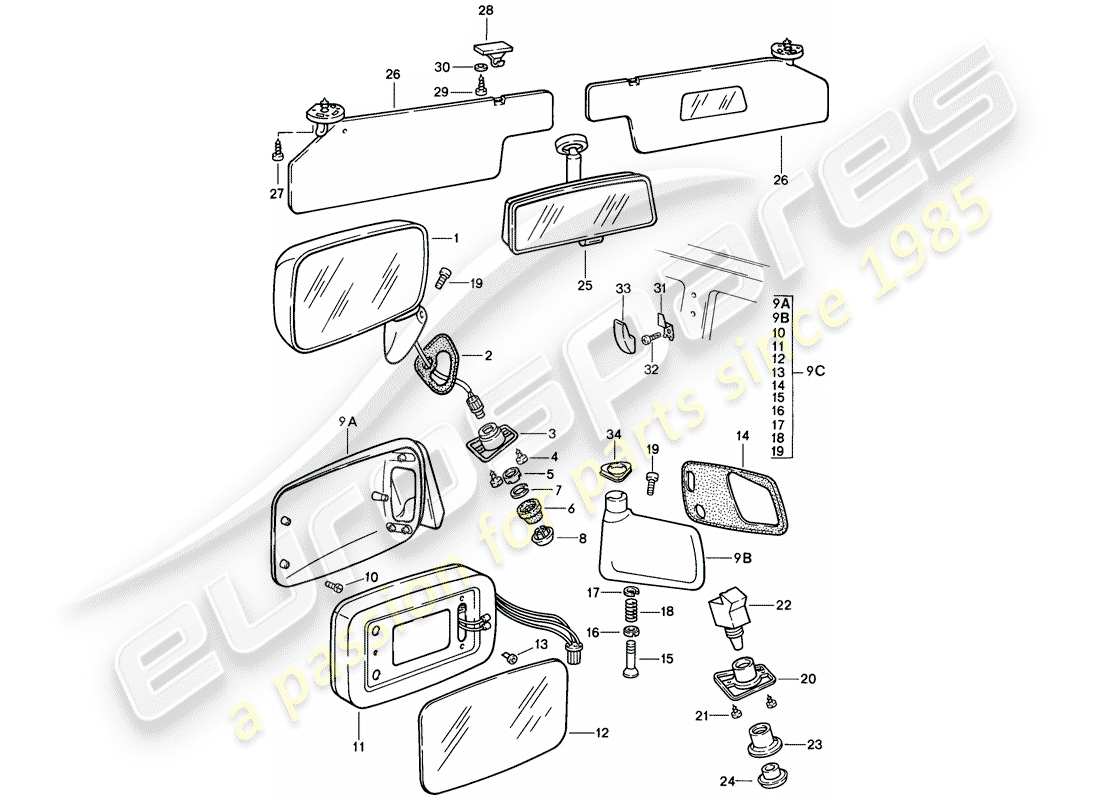

809-005 - RÜCKBLICKSPIEGEL - SONNENBLENDE
Porsche 1987 (924S) REAR-VIEW MIRROR - SUN VIZOR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 477857521E
RÜCKSPIEGEL (FLACH)
LINKS LHD
# 1
MPN: 478857522F
Rückspiegel (flach) - D - MJ 1986>> - MJ 1986 - Auslaufartikel
RECHTS RHD
# 1
MPN: 478857522F
RÜCKSPIEGEL (FLACH)
RECHTS RHD
# 1
MPN: 477857522B
Rückspiegel - Konvex
RECHTS LINKS
# 1
MPN: 477857522C
RÜCKSPIEGEL - FLUGZEUG
RECHTS LINKS
# -
-
SPIEGELGLAS - FLUGZEUG
# -
-
Spiegelglas - Konvex
(\\S..\\)
# 2
MPN: 477857579
VERPACKUNG
LINKS
aus £12,94
aus £12,94
# 2
MPN: 478857579
VERPACKUNG
RECHTS
aus £5,22
aus £5,22
# 3
MPN: 477867523
MONTAGE
# 4
MPN: N 0140905
BLECHSCHRAUBE, CSK. - 3,9 X 13
# 5
MPN: 477857615
GEWINDEBUCHSE
# 6
MPN: 477857619
BALG
# 7
MPN: 477857641
HALTERING
aus £3,24
aus £3,24
# 8
MPN: 477857617
BETÄTIGUNGSTASTE
# -
-
ELEKTRISCH VERSTELLBARER (BEHEIZBARER) RÜCKSPIEGEL
# 9
MPN: 91173104303
Spiegelgehäuse - D - MJ 1986>> - MJ 1986 - Auslaufartikel
LINKS
aus £196,41
aus £196,41
# 9
MPN: 91173104403
Spiegelgehäuse - D - MJ 1986>> - MJ 1986 - Auslaufartikel
RECHTS
aus £196,41
aus £196,41
# 9
MPN: 94473114100
Spiegelsockel – verwenden Sie auch: - POS.14
LINKS LHD
aus £36,31
aus £36,31
# 9
MPN: 94473114200
Spiegelsockel – verwenden Sie auch: - POS.(14)
RECHTS LINKS
aus £36,95
aus £36,95
# 9
MPN: 94573114200
Spiegelsockel – verwenden Sie auch: - POS.(14)
RECHTS RHD
aus £41,65
aus £41,65
# 9
MPN: 94573114100
Spiegelsockel – verwenden Sie auch: - POS.14
links rechts
aus £29,19
aus £29,19
# 9
MPN: 94473102101
SPIEGELGEHÄUSE
LINKS
# 9
MPN: 477898027
RÜCKSPIEGEL - FLUGZEUG
LINKS LHD
# 9
MPN: 477898028
RÜCKSPIEGEL - FLUGZEUG
RECHTS LINKS
# 9
MPN: 477898029
Rückspiegel - Konvex
LINKS LHD
# 9
MPN: 477898030
Rückspiegel - Konvex
RECHTS LINKS
# 9
MPN: 478898027
RÜCKSPIEGEL - FLUGZEUG
links rechts
# 9
MPN: 478898028
RÜCKSPIEGEL - FLUGZEUG
RECHTS RHD
# 9
MPN: 478898029
Rückspiegel - Konvex
links rechts
# 10
MPN: 99914300302
Schraube, Sechskant. hd. - M 5 X 10
aus £0,76
aus £0,76
# 11
MPN: 91173102706
ABDECKRAHMEN
LINKS
Ersetzung
Ersetzung
# 11
MPN: 91173102806
ABDECKRAHMEN - MIT: - GETRIEBE
RECHTS
# -
-
REPARATURSATZ - FÜR - ABDECKRAHMEN - BAJONETTVERSCHLUSS - BESTEHEND:
# -
-
ELEKTRONIKEINHEIT - FÜR - MOTOR - RÜCKSPIEGEL - BAJONETTVERSCHLUSS
LINKS A. RECHTS
# -
-
ABDECKRAHMEN - MIT: - VERSTELLER MIT MOTOR FÜR RÜCKSEITE - RÜCKSPIEGEL - BAJONETTVERSCHLUSS
LINKS A. RECHTS
# 12
MPN: 94473103502
SPIEGELGLAS (FLACH) - BAJONETTVERSCHLUSS - AUCH VERWENDEN:
--PCG.731.028.06-944.731.027.01
aus £135,54
aus £135,54
# 12
MPN: 94473103504
SPIEGELGLAS (FLACH) - BAJONETTVERSCHLUSS - AUCH VERWENDEN:
--PCG.731.028.06-944.731.027.01 (\\S..\\)
aus £135,54
aus £135,54
# 12
MPN: 94473103503
SPIEGELGLAS (KONVEX) - BAJONETTVERSCHLUSS - AUCH VERWENDEN:
--PCG.731.028.06-944.731.027.01
aus £135,54
aus £135,54
# 12
MPN: 94473103505
SPIEGELGLAS (KONVEX) - BAJONETTVERSCHLUSS - AUCH VERWENDEN:
--PCG.731.028.06-944.731.027.01 (\\S..\\)
aus £135,54
aus £135,54
# 12
MPN: 91173103508
SPIEGELGLAS (FLACH)
aus £79,64
aus £79,64
# 12
MPN: 91173103509
SPIEGELGLAS (KONVEX) - D - MJ 1986>> - MJ 1986 - AUSLAUFTEIL
aus £82,41
aus £82,41
# 12
MPN: 91173103509
SPIEGELGLAS (KONVEX)
aus £82,41
aus £82,41
# 12
MPN: 91173103510
Spiegelglas (flach) - D - MJ 1987>>
(\\S..\\)
# 12
MPN: 91173103511
Spiegelglas (konvex) - D - MJ 1987>>
(\\S..\\)
# 13
MPN: 99970312840
TÜLLE
aus £1,00
aus £1,00
# 14
MPN: 94473150501
VERPACKUNG
LINKS
aus £5,57
aus £5,57
# 14
MPN: 94573150601
VERPACKUNG
RECHTS
aus £5,57
aus £5,57
# 15
MPN: 91173125702
FÜHRUNGSROHR
# 15
MPN: 91173125703
FÜHRUNGSROHR
aus £18,30
aus £18,30
# 16
MPN: 91173134502
ZENTRIERPLATTE
UNTERE
aus £3,79
aus £3,79
# 17
MPN: 91173134700
ZENTRIERPLATTE
OBERER, HÖHER
aus £3,79
aus £3,79
# 18
MPN: 91173102901
Druckfeder - M 5 X 40
aus £3,24
aus £3,24
# 19
MPN: 99906702607
SCHRAUBE, KÄSE HD. - M 5 X 40 X 25 – AUSLAUFENDES TEIL
# 19
MPN: 9990670260H
SCHRAUBE, KÄSE HD. - M 5 X 40 X 25
aus £5,52
aus £5,52
# 20
MPN: 477867181
SUPPORT-ABSCHNITT
# 21
MPN: N 0140905
BLECHSCHRAUBE, CSK. - 3,9 X 13
# 22
MPN: 91161311500
SCHALTEN
aus £67,02
aus £67,02
# 23
MPN: 92855546302
GEWINDEBUCHSE
aus £6,16
aus £6,16
# 24
MPN: 92861346200
Taste
aus £3,70
aus £3,70
# -
-
ELEKTRISCHE KOMPONENTEN – FÜR – RÜCKSPIEGEL
# -
-
Kabelsatz für Rückspiegel - Rückspiegel - Fahrertür
# -
-
KABELBAUM FÜR RÜCKSEITE – SPIEGEL – RÜCKSPIEGEL – ARMATURENBRETT
Linkslenker
# -
-
KABELBAUM FÜR RÜCKSEITE – SPIEGEL – RÜCKSPIEGEL – ARMATURENBRETT
Rechtslenker
# -
-
FALTENBALG – SIEHE ABBILDUNG:
-804-000
# -
-
KABELBAUM FÜR RÜCKSEITE – SPIEGEL – RÜCKSPIEGEL – ARMATURENBRETT
Linkslenker
# -
-
KABELBAUM FÜR RÜCKSEITE – SPIEGEL – RÜCKSPIEGEL – ARMATURENBRETT
Rechtslenker
# -
-
Kabelbaum – Rückspiegel – Beifahrertür
# -
-
Wippschalter – (Beifahrerseite)
Linkslenker
# -
-
SPIEGELSCHALTER – (FAHRERSEITE)
Rechtslenker
# -
-
RD. ANSCHLUSSHÜLSENGEHÄUSE
7-POLIG
# -
-
EINBAUSATZ
LINKS LHD
# -
-
EINBAUSATZ - ELEKTRISCH - FÜR RÜCKSPIEGEL, ELEKTRISCH - CALLY BETRIEBEN UND BEHEIZT - FLUGZEUG
RECHTS LINKS
# 25
MPN: 477857511A
RÜCKSPIEGEL INNEN – AUSLAUFTEIL
# 25
MPN: 477857511B
Rückspiegel innen
Ersetzung
Ersetzung
# 26
MPN: 94473103101
SONNENBLENDE
LINKS
# 26
MPN: 94473103102
SONNENBLENDE
links (\\S..\\,\\AUS\\)
# 26
MPN: 94473103201
SONNENBLENDE
RECHTS
# 26
MPN: 94473103202
SONNENBLENDE
rechts (\\S..\\,\\AUS\\)
# 27
MPN: N 0140963
BLECHSCHRAUBE, CSK. - B 4,2 X 22
aus £0,70
aus £0,70
# 28
MPN: 94473143900
Halterung - Sonnenblende
aus £4,35
aus £4,35
# 29
MPN: 90014304707
Blechschraube - B 4,2 X 19 – Auslaufartikel
# 29
MPN: 90007300701
Blechschraube - B 4,2 X 19
aus £0,47
aus £0,47
# 30
MPN: 90015102802
Scheibe - B 4,3 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 30
MPN: 90015102801
Scheibe - B 4,3
aus £1,64
aus £1,64
Dieses Teil ersetzt die Teilenummer 90015102802
# 31
MPN: 90155287220
KLEIDERHAKEN
aus £2,05
aus £2,05
# 32
MPN: 90025000702
GEWINDESCHRAUBE - AM 5 X 12
# 33
MPN: 90155287140
ABDECKUNGEN
# 34
MPN: 94473114300
DICHTUNGSBAND
aus £3,01
aus £3,01
-part-diagram-809-010.webp "PORSCHE 1987 (924S) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1987 (924S) ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1987 (924S) ABDECKUNG - NAMENSSCHILDER TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 1987 (924S) HEBEDACH TEILEDIAGRAMM")
-part-diagram-811-010.webp "PORSCHE 1987 (924S) HEBEDACH - ANTRIEBSMECHANISMUS - F 92-GN402 705>> TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1987 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1987 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1987 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1987 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1987 (924S) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1987 (924S) HEIZUNG – LÜFTER – HEIZKERN TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1987 (924S) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1987 (924S) VAKUUMKONTROLLE TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1987 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1987 (924S) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1987 (924S) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1987 (924S) LICHTMASCHINE – MIT: – BEFESTIGUNGSTEILE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1987 (924S) STARTER – BATTERIE – KABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1987 (924S) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1987 (924S) KABELSTRÄUME – ARMATURENBRETT – MITTELKONSOLE – HUBDACH TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1987 (924S) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-037.webp "PORSCHE 1987 (924S) TÜLLE – KABELBINDER TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 1987 (924S) STIFT (MÄNNLICH) ANSCHLUSS - KONTAKTSTIFT - KABELSCHUH TEILEDIAGRAMM")
-part-diagram-902-052.webp "PORSCHE 1987 (924S) MÄNNLICHER BLITZANSCHLUSS – STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-902-054.webp "PORSCHE 1987 (924S) STOSSVERBINDER - VERBINDERGEHÄUSE - EINPOLIG TEILEDIAGRAMM")
-part-diagram-902-056.webp "PORSCHE 1987 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-058.webp "PORSCHE 1987 (924S) ANSCHLUSSGEHÄUSE - 3-POLE TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 1987 (924S) ANSCHLUSSGEHÄUSE - 4-POLE TEILEDIAGRAMM")
-part-diagram-902-062.webp "PORSCHE 1987 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-064.webp "PORSCHE 1987 (924S) ANSCHLUSSGEHÄUSE - 8-POLE - 9-POLE TEILEDIAGRAMM")
-part-diagram-902-066.webp "PORSCHE 1987 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1987 (924S) SCHALTER - RELAIS TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1987 (924S) LENKSCHLOSSGEHÄUSE - LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1987 (924S) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1987 (924S) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1987 (924S) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1987 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1987 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1987 (924S) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1987 (924S) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1987 (924S) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1987 (924S) INNENLEUCHTE - BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1987 (924S) INSTRUMENTEN-CLUSTER – SENSOR TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1987 (924S) TACHOMETER TEILEDIAGRAMM")
-part-diagram-907-000.webp "PORSCHE 1987 (924S) TEMPOMATSYSTEM TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1987 (924S) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1987 (924S) ZUBEHÖR – WERKZEUG – ERSTE-HILFE-KIT TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1987 (924S) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1987 (924S) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1987 (924S) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1987 (924S) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1987 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1987 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-007.webp "PORSCHE 1987 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-010.webp "PORSCHE 1987 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-003-000.webp "PORSCHE 1987 (924S) FUNKGERÄT - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1987 (924S) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1987 (924S) BEDIENUNGSANLEITUNG - CARE PASS TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1987 (924S) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1987 (924S) KURZER MOTOR - KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1987 (924S) SCHUTZPLATTE F. MOTOR TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1987 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 1987 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1987 (924S) KURBELWELLE – PLEUEL TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1987 (924S) KOLBEN - KOLBENRING TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1987 (924S) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1987 (924S) NOCKENWELLENGEHÄUSE - NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1987 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-103-012.webp "PORSCHE 1987 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1987 (924S) WELLE - ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1987 (924S) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1987 (924S) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1987 (924S) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1987 (924S) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1987 (924S) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1987 (924S) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1987 (924S) L-JETRONIC - 3 TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1987 (924S) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1987 (924S) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1987 (924S) KRAFTSTOFFTANK - 1 TEILEDIAGRAMM")
-part-diagram-201-003.webp "PORSCHE 1987 (924S) KRAFTSTOFFTANK - 2 TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1987 (924S) VERDAMPFUNGSKANISTER – TANKBELÜFTUNG TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1987 (924S) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1987 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1987 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1987 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1987 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1987 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1987 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1987 (924S) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1987 (924S) ZENTRALROHR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1987 (924S) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1987 (924S) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1987 (924S) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1987 (924S) GETRIEBESTEUERUNG – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1987 (924S) DIFFERENZIAL – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1987 (924S) SPERRDIFFERENZIAL TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1987 (924S) GETRIEBEAUFHÄNGUNG – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1987 (924S) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1987 (924S) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1987 (924S) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-005.webp "PORSCHE 1987 (924S) ÖLEINLASS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-010.webp "PORSCHE 1987 (924S) ÖLKÜHLUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1987 (924S) GETRIEBESTEUERUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1987 (924S) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1987 (924S) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1987 (924S) GETRIEBEAUFHÄNGUNG – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1987 (924S) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1987 (924S) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-010.webp "PORSCHE 1987 (924S) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1987 (924S) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-403-002.webp "PORSCHE 1987 (924S) SERVOLENKUNG – LENKGETRIEBE – SERVOLENKPUMPE – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1987 (924S) LENKRAD - LENKSÄULE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1987 (924S) HINTERACHSTRÄGER - HINTERACHSLENKUNG TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1987 (924S) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1987 (924S) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1987 (924S) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1987 (924S) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1987 (924S) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1987 (924S) HAUPTBREMSZYLINDER – BREMSKRAFTVERSTÄRKER – BEHÄLTER TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1987 (924S) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1987 (924S) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1987 (924S) SCHALTMECHANISMUS – FÜR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1987 (924S) SCHALTMECHANISMUS – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-015.webp "PORSCHE 1987 (924S) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1987 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1987 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1987 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1987 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1987 (924S) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1987 (924S) KÖRPERVORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1987 (924S) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1987 (924S) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1987 (924S) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1987 (924S) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1987 (924S) ABDECKUNG - AKTUATOR TEILEDIAGRAMM")
-part-diagram-803-010.webp "PORSCHE 1987 (924S) HINTERER KOFFERRAUMDECKEL - HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1987 (924S) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1987 (924S) TÜRGRIFF, AUSSEN - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1987 (924S) FENSTERHEBER - GLASKANAL TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1987 (924S) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1987 (924S) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1987 (924S) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 1987 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1987 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1987 (924S) VORDERSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1987 (924S) VORDERSITZ - EINZELTEILE - STOFF TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1987 (924S) SPORTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1987 (924S) SPORTSITZ - RÜCKENLEHNE - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-015.webp "PORSCHE 1987 (924S) SPORTSITZ - SITZKISSEN - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 1987 (924S) NOTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-025.webp "PORSCHE 1987 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-030.webp "PORSCHE 1987 (924S) NOTSITZ - GETEILT TEILEDIAGRAMM")
-part-diagram-808-035.webp "PORSCHE 1987 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1987 (924S) ARMATURENBRETT – MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 1987 (924S) KASSETTENHALTER TEILEDIAGRAMM")
