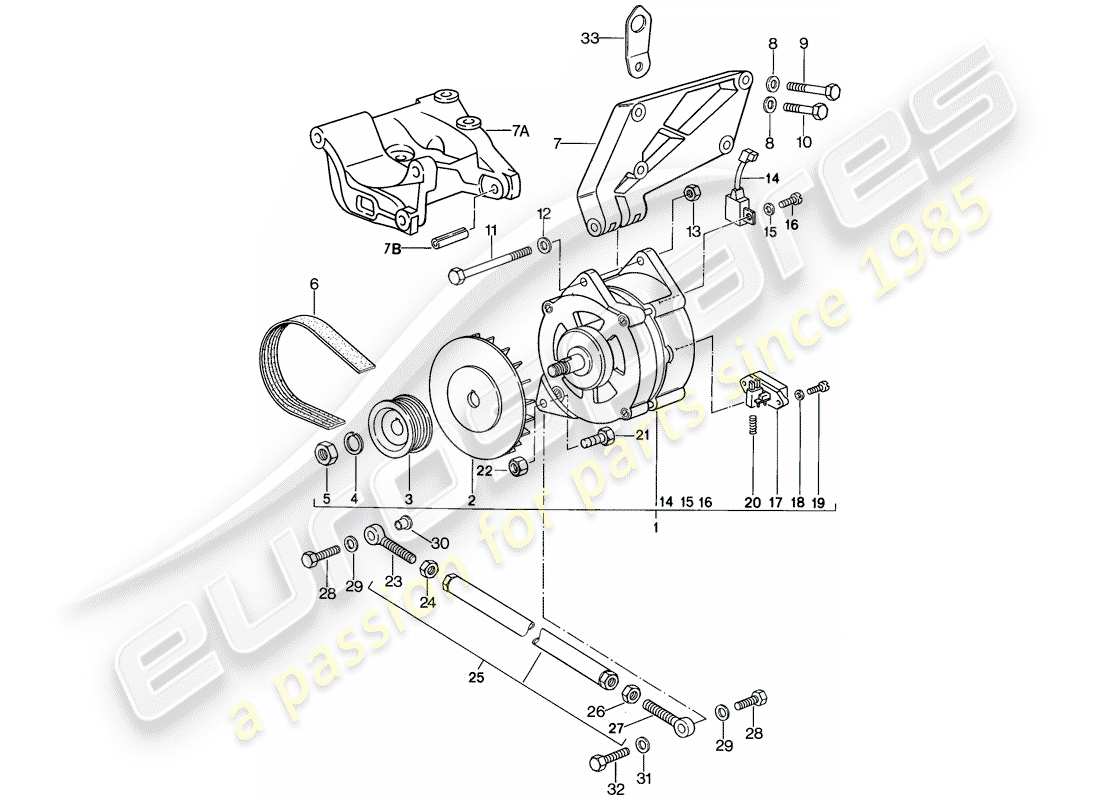

902-000 - LICHTMASCHINE – MIT: – BEFESTIGUNGEN
Porsche 1987 (924S) ALTERNATOR - WITH: - FASTENERS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 94460310900
GENERATOR
# 2
MPN: 063903171
Lüfterrad - D >> - MJ 1986
aus £74,33
aus £74,33
# 2
MPN: 068903171A
Lüfterrad - D - MJ 1987>>
aus £7,43
aus £7,43
# 3
MPN: 94460312106
ROLLE
aus £32,61
aus £32,61
# 4
MPN: N 0120161
Sicherungsring - A 14
aus £1,88
aus £1,88
# 5
MPN: N 0111633
VERHEXEN. MUTTER - M 14 X 1,5 - AUSLAUFTEIL
# 5
MPN: 90007800503
VERHEXEN. MUTTER - M 14 X 1,5
aus £4,17
aus £4,17
# 6
MPN: 99919220450
Keilrippenriemen – K 5 X 736
aus £9,27
aus £9,27
# 6
MPN: 99919229950
Keilrippenriemen – K 6 X 1000
(PR:573)
Ersetzung
Ersetzung
# 7
MPN: 94460313401
Halterung
# 7
MPN: 94412612306
Halterung
(PR:573)
aus £157,30
aus £157,30
# 7
MPN: 94412613500
ÄRMEL
(PR:573)
aus £16,85
aus £16,85
# 8
MPN: N 01152712
Scheibe – A 10,5 – AUSLAUFTEIL
# 8
MPN: 90002508101
Scheibe - A 10,5
aus £1,33
aus £1,33
# 9
MPN: N 0104707
SCHRAUBE, SECHSKANT. HD. - AUSLAUFENDES TEIL
# 9
MPN: N 0104701
SCHRAUBE, SECHSKANT. HD.
aus £3,43
aus £3,43
# 9
MPN: N 0104803
Schraube, Sechskant. hd. - M 10 X 80
(PR:573)
aus £2,76
aus £2,76
# 10
MPN: N 0104505
Schraube, Sechskant. hd. - M 10 X 50
(PR:573)
# 10
MPN: 90007437302
Schraube, Sechskant. hd. - M 10 X 50
(PR:573)
aus £3,82
aus £3,82
# 11
MPN: 90007405202
Schraube - M 8 X 130
aus £2,91
aus £2,91
# 12
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
# 12
MPN: 90002500703
Scheibe - A 8,4
aus £0,84
aus £0,84
# 13
MPN: 90091002209
Sicherungsmutter - VM 8
# 13
MPN: 90091002203
Sicherungsmutter - VM 8
aus £0,85
aus £0,85
# 14
MPN: 94460314300
Kondensator
aus £13,96
aus £13,96
# 15
MPN: N 0122265
Scheibe – B 6
aus £0,70
aus £0,70
# 16
MPN: N 0107108
SCHRAUBE, KÄSE HD. - AM 6 X 10
# 17
MPN: 92860314200
GOUVERNEUR
# 18
MPN: N 0120042
SICHERUNGSRING - B 4
# 19
MPN: N 0141251
FILLISTER HD. SCHRAUBE - AM 4 X 18
aus £1,49
aus £1,49
# 20
MPN: 059903519
DRUCKFEDER
# 21
MPN: N 0103406
Schraube, Sechskant. hd. - M 8 X 40
(PR:573)
Ersetzung
Ersetzung
# 22
MPN: 90091002209
Sicherungsmutter - VM 8
(PR:573)
# 22
MPN: 90091002203
Sicherungsmutter - VM 8
(PR:573)
aus £0,85
aus £0,85
# 23
MPN: 90003701602
RINGSCHRAUBE
# 23
MPN: 90003701802
RINGSCHRAUBE
(PR:573)
# 24
MPN: N 01100824
VERHEXEN. MUTTER - M 8 L
aus £1,04
aus £1,04
# 24
MPN: 90007603302
VERHEXEN. MUTTER - M 10 L
(PR:573)
aus £0,90
aus £0,90
# 25
MPN: 94460301101
Kreuzunterstützung
aus £59,50
aus £59,50
# 25
MPN: 94412602103
Kreuzunterstützung
(PR:573)
Ersetzung
Ersetzung
# 26
MPN: 90007602502
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 26
MPN: 90007606402
verhexen. Nuss - M 8
aus £0,59
aus £0,59
# 26
MPN: N 0110106
VERHEXEN. MUTTER - M 10 - AUSLAUFTEIL
(PR:573)
# 26
MPN: N 10155210
verhexen. Nuss - M 10
(PR:573)
aus £1,41
aus £1,41
# 27
MPN: 90003701902
RINGSCHRAUBE
# 27
MPN: 90003701702
RINGSCHRAUBE
aus £10,82
aus £10,82
# 28
MPN: N 0102336
SCHRAUBE, SECHSKANT. HD. - M 8 X 28 – AUSLAUFENDES TEIL
# 28
MPN: 90007513603
Schraube, Sechskant. hd. - M 8 X 28
aus £3,61
aus £3,61
# 28
MPN: N 0103324
Schraube, Sechskant. hd. - M 8 X 32
(PR:573)
aus £2,48
aus £2,48
# 29
MPN: 90002500809
Scheibe – A 10,5 – AUSLAUFTEIL
# 29
MPN: 90002500804
Scheibe - A 10,5
aus £0,80
aus £0,80
# 29
MPN: 9000250080E
Scheibe - A 10,5
GELB
aus £0,62
aus £0,62
# 30
MPN: 94412612701
BUCHSE
(PR:573)
aus £4,17
aus £4,17
# 31
MPN: 90002500809
Scheibe – A 10,5 – AUSLAUFTEIL
(PR:573)
# 31
MPN: 90002500804
Scheibe - A 10,5
(PR:573)
aus £0,80
aus £0,80
# 31
MPN: 9000250080E
Scheibe - A 10,5
gelb (PR:573)
aus £0,62
aus £0,62
# 32
MPN: N 0401251
Schraube, Sechskant. hd. - M 10 X 1,25 X 30
(PR:573)
Ersetzung
Ersetzung
# 33
MPN: 94410141102
HALTERUNG FÜR DEN TRANSPORT
