104-000 - Motorschmierung

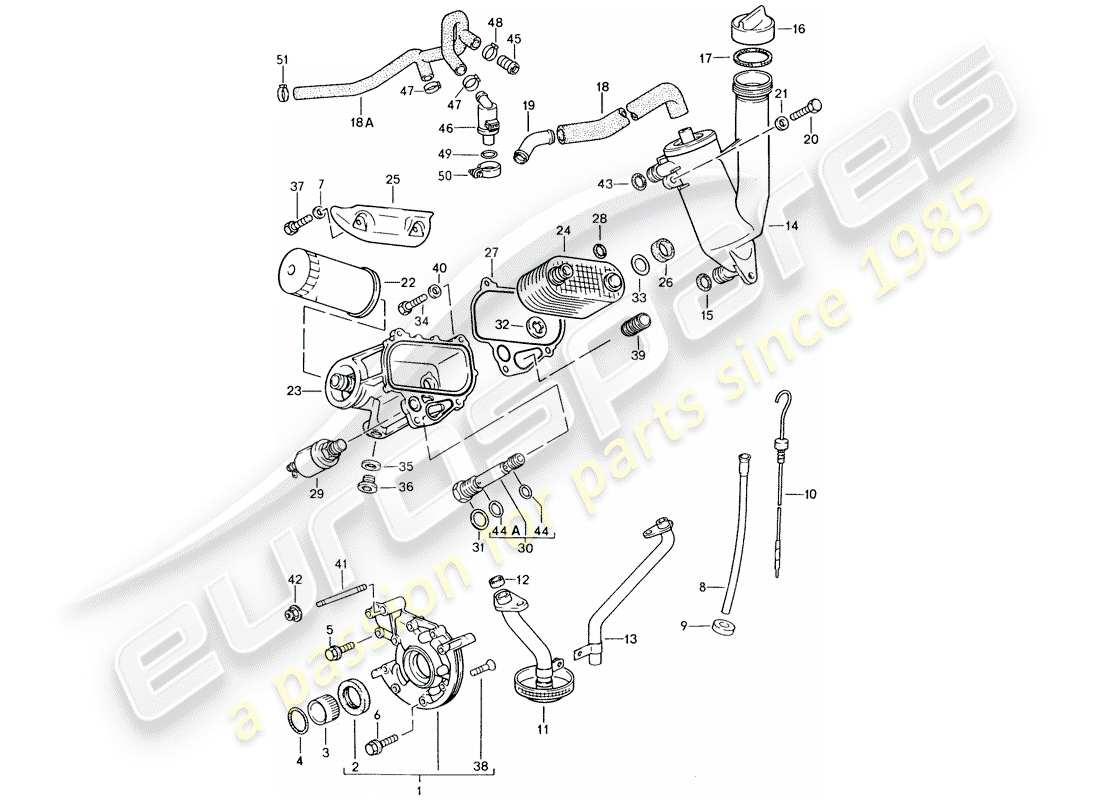

Porsche 1988 (924S) ENGINE LUBRICATION Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 94410701411
ÖLPUMPE - MOD.86
(4407,4408)
aus £562,47
aus £562,47
# -
-
AUCH VERWENDEN:
944 107 911 01
# 2
MPN: 99911333140
SIEGEL – 38 X 52 X 7
Ersetzung
Ersetzung
# 2
MPN: PCG10090150
Satz Dichtungen für Motor
Vorderseite
aus £109,86
aus £109,86
# 3
MPN: 94410716102
GEZAHNTE HÜLSE
# 3
MPN: 94410716104
GEZAHNTE HÜLSE
aus £46,59
aus £46,59
# 4
MPN: 99970728340
O-Ring - 28 X 2,58
aus £2,34
aus £2,34
# 5
MPN: 90007534502
SCHRAUBE MIT Scheibe – M 6 X 35 – AUSLAUFTEIL
# 5
MPN: 90007534501
SCHRAUBE MIT Scheibe - M 6 X 35
aus £1,48
aus £1,48
# 6
MPN: 90007534302
Schraube, Sechskant. hd. - M 6 X 45
aus £3,48
aus £3,48
# 7
MPN: N 0115247
Scheibe – A 6,4 – AUSLAUFTEIL
# 7
MPN: N 01152427
Scheibe - A 6,4
aus £0,47
aus £0,47
# 8
MPN: 94410102701
FÜHRUNGSROHR - M >> 43H 05637 - M >> 43H 31343
aus £23,96
aus £23,96
# 8
MPN: 94410102705
Führungsrohr - M 43H 05638 >> - M 43H 31344 >>
aus £37,71
aus £37,71
# 9
MPN: 90017404440
O-RING
aus £2,34
aus £2,34
# 10
MPN: 94410722102
Ölmessstab - M >> 43H 05637 - M >> 43H 31343
aus £38,05
aus £38,05
# 10
MPN: 94410702501
ÖLMESSTAB - M 43H 05638 >> - M 43H 31344 >>
aus £58,53
aus £58,53
# 11
MPN: 94410703206
ANSAUGKRÜMMER - M >> 43H 05637 - M >> 43H 31343
aus £125,25
aus £125,25
# 11
MPN: 94410703207
ANSAUGKRÜMMER - M 43H 05638 >> - M 43H 31344 >>
aus £168,35
aus £168,35
# 12
MPN: 94410713603
Dichtring – Auslaufartikel
# 12
MPN: 94410713604
DICHTUNGSRING
# 13
MPN: 94410718303
RÜCKLAUFROHR
aus £155,12
aus £155,12
# 14
MPN: 94410718008
Ölabscheider
aus £354,33
aus £354,33
# 15
MPN: 99970166140
O-RING - 24 X 5
aus £3,20
aus £3,20
# 16
MPN: 94410709101
ABDICHTUNGSKAPPE
aus £18,69
aus £18,69
# 17
MPN: 99970165340
O-Ring - M >> 43G 03392 - M >> 43G 60523
aus £3,87
aus £3,87
# 17
MPN: 99970184640
O-Ring - M 43G 03393 >> - M 43G 60524 >>
aus £7,88
aus £7,88
# 18
MPN: 94410718701
Formschlauch - D >> - MJ 1987
aus £53,64
aus £53,64
# 18
MPN: 94410718702
Formschlauch - D - MJ 1988>>
aus £250,20
aus £250,20
# 19
MPN: 94410736701
ADAPTER
aus £76,39
aus £76,39
# 20
MPN: 90007502909
SCHRAUBE, SECHSKANT. HD. - M 8 X 25 – AUSLAUFENDES TEIL
# 20
MPN: 90007502903
Schraube, Sechskant. hd. - M 8 X 25
aus £1,61
aus £1,61
# 21
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
# 21
MPN: 90002500703
Scheibe - A 8,4
aus £0,84
aus £0,84
# 22
MPN: 94410720103
ÖLFILTER - AUCH VERWENDEN: - MOTORÖL - Porsche CLASSIC - REPARATURSATZ FÜR DIE WARTUNG - SIEHE ABBILDUNG: - MOTORÖL - SIEHE ABBILDUNG:
-PCG04320015-PCG04321000-PCG04321020--198-000--198-005 (WW)
Ersetzung
Ersetzung
# 23
MPN: 94410714906
GEHÄUSE
# 24
MPN: 94410716501
ÖL-WASSER-KÜHLER
(WW)
aus £399,92
aus £399,92
# 25
MPN: 94410716301
Abdeckplatte - für - Motor - mit: - Gussbogen
(4407,4408)
# 25
MPN: 94410705302
Abdeckplatte - für - Motor - mit: - Blechkrümmer
(-10 4407)
# 26
MPN: 94410715302
GUMMI RING
aus £2,41
aus £2,41
# 27
MPN: 94410714703
Dichtung
aus £62,38
aus £62,38
# 28
MPN: 99970704340
O-RING
aus £1,47
aus £1,47
# 29
MPN: 92860620301
Geber für Öldruckanzeige – Auslaufteil
# 29
MPN: 92860620304
ÖLDRUCKMESSGERÄT SENDER
aus £78,99
aus £78,99
# 30
MPN: 94410703511
DRUCKENTLASTUNGSVENTIL - D >> - MJ 1986
aus £400,24
aus £400,24
# 30
MPN: 94410703502
Überdruckventil - D - MJ 1987>>
aus £420,86
aus £420,86
# 31
MPN: N 0438153
DICHTUNGSRING
aus £0,82
aus £0,82
# 32
MPN: 94410715400
Scheibe
aus £1,47
aus £1,47
# 33
MPN: 94410721900
SHIM
aus £1,47
aus £1,47
# 34
MPN: 90007502909
SCHRAUBE, SECHSKANT. HD. - M 8 X 25 – AUSLAUFENDES TEIL
# 34
MPN: 90007502903
Schraube, Sechskant. hd. - M 8 X 25
aus £1,61
aus £1,61
# 35
MPN: 90012310630
Dichtungsring - A 18 X 24
aus £1,43
aus £1,43
Dieses Teil ersetzt die Teilenummer 90012300930
# 36
MPN: N 0161611
GEWINDESTOPFEN – AUSLAUFTEIL
# 36
MPN: 90012401302
GEWINDESTECKER
aus £7,38
aus £7,38
# 37
MPN: 99907200509
VERHEXEN. MUTTER - M 6 X 12 - AUSLAUFTEIL
# 37
MPN: 99907200501
Schraube, Sechskant. hd. - M 6 X 12
aus £2,58
aus £2,58
# 38
MPN: 90024901702
SCHRAUBE, CSK. HD. - M 6 X 25
# 39
MPN: 94410118101
Führungshülse - D - MJ 1986>> - MJ 1986
aus £9,35
aus £9,35
# 40
MPN: 90023200402
Scheibe – Auslaufartikel
# 40
MPN: 90023200401
Scheibe
aus £1,38
aus £1,38
# 41
MPN: 94410221601
Bolzen - D - MJ 1986>> - MJ 1986
# 42
MPN: 94410224300
Bundmutter - D - MJ 1986>> - MJ 1986
aus £5,98
aus £5,98
# 43
MPN: 99970161340
O-RING - 20 X 5
aus £5,15
aus £5,15
# 44
MPN: 99970714540
O-Ring - D - MJ 1986>> - MJ 1986
aus £3,20
aus £3,20
# 44
MPN: 99970714440
Dichtring - D - MJ 1987>>
aus £1,47
aus £1,47
# 44
MPN: 99970714640
O-Ring - D - MJ 1986>> - MJ 1986
aus £3,14
aus £3,14
# 45
MPN: 94410732400
Ventil - D - MJ 1988>>
aus £25,15
aus £25,15
# 46
MPN: 94461610400
Heizungsrohr - D - MJ 1988>>
aus £43,92
aus £43,92
# 47
MPN: 99951234602
SCHLAUCHSCHELBE - D - MJ 1988>> - AUSLAUFTEIL
# 47
MPN: 99951267600
Schlauchklemme – D – MJ 1988>>
aus £2,16
aus £2,16
# 48
MPN: 99951245700
OHRSCHLAUCHSCHELLE - D - MJ 1988>>
aus £4,52
aus £4,52
# 49
MPN: 90017405640
O-Ring - D - MJ 1988>>
aus £0,88
aus £0,88
# 50
MPN: 99951248002
Klemme – D – MJ 1988>>
aus £7,73
aus £7,73
# 51
MPN: 99951237402
Schlauchklemme – D – MJ 1988>>
aus £1,50
aus £1,50
# -
-
ÖLSTANDSENDER – SIEHE GRUPPE – 1/01/15
-part-diagram-105-000.webp "PORSCHE 1988 (924S) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1988 (924S) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1988 (924S) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1988 (924S) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1988 (924S) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1988 (924S) L-JETRONIC - 3 TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1988 (924S) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1988 (924S) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1988 (924S) KRAFTSTOFFTANK - 1 TEILEDIAGRAMM")
-part-diagram-201-003.webp "PORSCHE 1988 (924S) KRAFTSTOFFTANK - 2 TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1988 (924S) VERDAMPFUNGSKANISTER – TANKBELÜFTUNG TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1988 (924S) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1988 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1988 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1988 (924S) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1988 (924S) ZENTRALROHR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1988 (924S) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1988 (924S) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1988 (924S) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1988 (924S) GETRIEBESTEUERUNG – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1988 (924S) DIFFERENZIAL – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1988 (924S) SPERRDIFFERENZIAL TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1988 (924S) GETRIEBEAUFHÄNGUNG – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1988 (924S) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1988 (924S) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1988 (924S) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-005.webp "PORSCHE 1988 (924S) ÖLEINLASS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-010.webp "PORSCHE 1988 (924S) ÖLKÜHLUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1988 (924S) GETRIEBESTEUERUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1988 (924S) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1988 (924S) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1988 (924S) GETRIEBEAUFHÄNGUNG – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1988 (924S) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1988 (924S) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-010.webp "PORSCHE 1988 (924S) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1988 (924S) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-403-002.webp "PORSCHE 1988 (924S) SERVOLENKUNG – LENKGETRIEBE – SERVOLENKPUMPE – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1988 (924S) LENKRAD - LENKSÄULE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1988 (924S) HINTERACHSTRÄGER - HINTERACHSLENKUNG TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1988 (924S) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1988 (924S) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1988 (924S) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1988 (924S) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1988 (924S) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1988 (924S) HAUPTBREMSZYLINDER – BREMSKRAFTVERSTÄRKER – BEHÄLTER TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1988 (924S) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1988 (924S) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1988 (924S) SCHALTMECHANISMUS – FÜR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1988 (924S) SCHALTMECHANISMUS – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-015.webp "PORSCHE 1988 (924S) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1988 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1988 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1988 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1988 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1988 (924S) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1988 (924S) KÖRPERVORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1988 (924S) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1988 (924S) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1988 (924S) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1988 (924S) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1988 (924S) ABDECKUNG - AKTUATOR TEILEDIAGRAMM")
-part-diagram-803-010.webp "PORSCHE 1988 (924S) HINTERER KOFFERRAUMDECKEL - HECKSPOILER TEILEDIAGRAMM")
-part-diagram-804-000.webp "PORSCHE 1988 (924S) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1988 (924S) TÜRGRIFF, AUSSEN - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1988 (924S) FENSTERHEBER - GLASKANAL TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1988 (924S) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1988 (924S) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1988 (924S) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 1988 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1988 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1988 (924S) VORDERSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1988 (924S) VORDERSITZ - EINZELTEILE - STOFF TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1988 (924S) SPORTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1988 (924S) SPORTSITZ - RÜCKENLEHNE - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-015.webp "PORSCHE 1988 (924S) SPORTSITZ - SITZKISSEN - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 1988 (924S) NOTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-025.webp "PORSCHE 1988 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-030.webp "PORSCHE 1988 (924S) NOTSITZ - GETEILT TEILEDIAGRAMM")
-part-diagram-808-035.webp "PORSCHE 1988 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1988 (924S) ARMATURENBRETT – MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 1988 (924S) KASSETTENHALTER TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1988 (924S) RÜCKBLICKSPIEGEL - SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1988 (924S) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1988 (924S) ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1988 (924S) ABDECKUNG - NAMENSSCHILDER TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 1988 (924S) HEBEDACH TEILEDIAGRAMM")
-part-diagram-811-010.webp "PORSCHE 1988 (924S) HEBEDACH - ANTRIEBSMECHANISMUS - F 92-GN402 705>> TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1988 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1988 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1988 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1988 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1988 (924S) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1988 (924S) HEIZUNG – LÜFTER – HEIZKERN TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1988 (924S) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1988 (924S) VAKUUMKONTROLLE TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1988 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1988 (924S) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1988 (924S) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1988 (924S) LICHTMASCHINE – MIT: – BEFESTIGUNGSTEILE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1988 (924S) STARTER – BATTERIE – KABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1988 (924S) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1988 (924S) KABELSTRÄUME – ARMATURENBRETT – MITTELKONSOLE – HUBDACH TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1988 (924S) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-037.webp "PORSCHE 1988 (924S) TÜLLE – KABELBINDER TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 1988 (924S) STIFT (MÄNNLICH) ANSCHLUSS - KONTAKTSTIFT - KABELSCHUH TEILEDIAGRAMM")
-part-diagram-902-052.webp "PORSCHE 1988 (924S) MÄNNLICHER BLITZANSCHLUSS – STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-902-054.webp "PORSCHE 1988 (924S) STOSSVERBINDER - VERBINDERGEHÄUSE - EINPOLIG TEILEDIAGRAMM")
-part-diagram-902-056.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-058.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE - 3-POLE TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE - 4-POLE TEILEDIAGRAMM")
-part-diagram-902-062.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-064.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE - 8-POLE - 9-POLE TEILEDIAGRAMM")
-part-diagram-902-066.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1988 (924S) SCHALTER - RELAIS TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1988 (924S) LENKSCHLOSSGEHÄUSE - LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1988 (924S) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1988 (924S) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1988 (924S) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1988 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1988 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1988 (924S) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1988 (924S) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1988 (924S) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1988 (924S) INNENLEUCHTE - BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1988 (924S) INSTRUMENTEN-CLUSTER – SENSOR TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1988 (924S) TACHOMETER TEILEDIAGRAMM")
-part-diagram-907-000.webp "PORSCHE 1988 (924S) TEMPOMATSYSTEM TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1988 (924S) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1988 (924S) ZUBEHÖR – WERKZEUG – ERSTE-HILFE-KIT TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1988 (924S) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1988 (924S) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1988 (924S) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1988 (924S) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1988 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1988 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-007.webp "PORSCHE 1988 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-010.webp "PORSCHE 1988 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-003-000.webp "PORSCHE 1988 (924S) FUNKGERÄT - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1988 (924S) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1988 (924S) BEDIENUNGSANLEITUNG - CARE PASS TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1988 (924S) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1988 (924S) KURZER MOTOR - KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1988 (924S) SCHUTZPLATTE F. MOTOR TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1988 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 1988 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1988 (924S) KURBELWELLE – PLEUEL TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1988 (924S) KOLBEN - KOLBENRING TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1988 (924S) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1988 (924S) NOCKENWELLENGEHÄUSE - NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1988 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-103-012.webp "PORSCHE 1988 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1988 (924S) WELLE - ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
