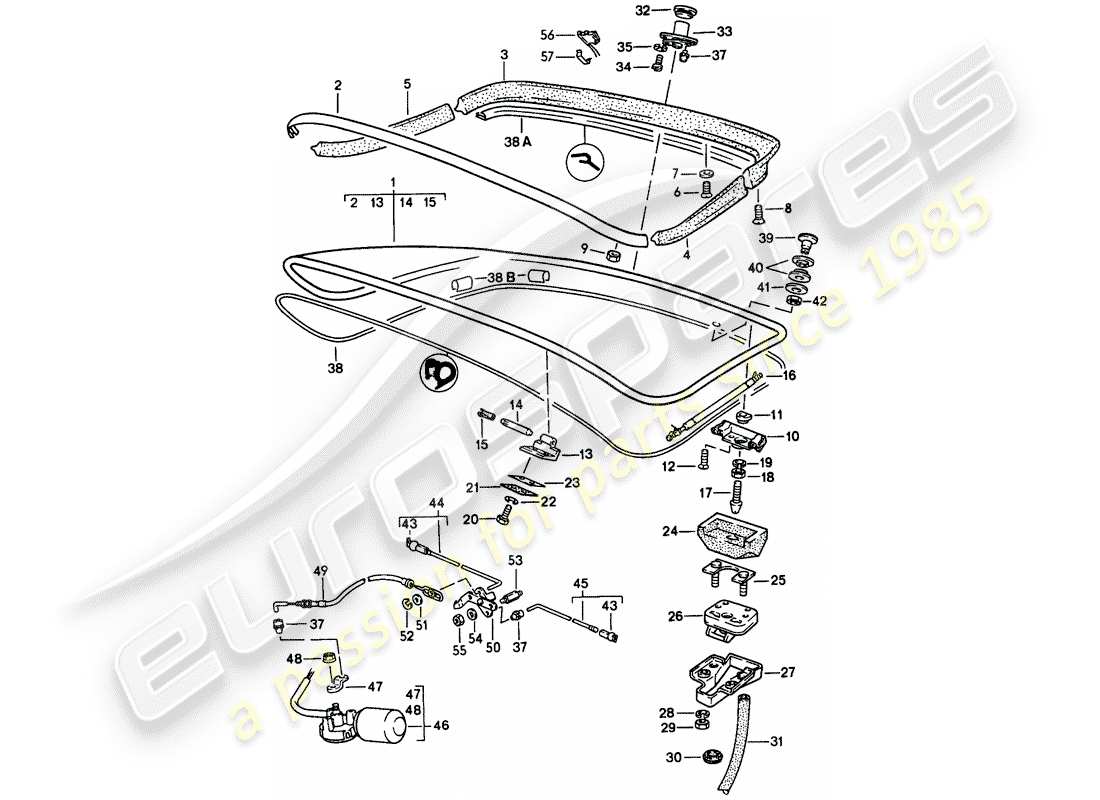

803-010 - HINTERER KOFFERRAUMDECKEL - HECKSPOILER
Porsche 1988 (924S) REAR TRUNK LID - REAR SPOILER Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 94451202700
KOFFERRAUMDECKEL - MIT: - DEKORATIVER LEISTE - HECKSPOILER - D - MJ 1986>> - MJ 1986 - AUSLAUFTEIL
# 1
MPN: 94451292904
HECKKOFFERRAUMDECKEL - MIT: - ZIERLEISTEN - OHNE: - HECKSPOILER - -MOD.86 - UND - M425 - SIEHE GRUPPE - 9/04/05 POS.9 - PLATTE - MOD .87- – VERWENDEN SIE AUCH:
aus £4.023,20
aus £4.023,20
# -
-
HINTERER KOFFERRAUMDECKEL - ZUSAMMEN MIT - WISCHERMOTOR - SIEHE GRUPPE - 9/04/05
# 2
MPN: 477853313A
DEKORATIVER RAHMEN
aus £141,24
aus £141,24
# 3
MPN: 477827555
HECKSPOILER
CENTER
aus £389,25
aus £389,25
# 4
MPN: 477827557
HECKSPOILER
LINKS
# 5
MPN: 477827558
HECKSPOILER
RECHTS
# 6
MPN: N 0331831
Schraube, csk. hd. - M 5 X 20 – Auslaufartikel
# 6
MPN: N 033183A
SCHRAUBE, CSK. HD. - M 5 X 20
aus £0,93
aus £0,93
# 7
MPN: 477827453A
Scheibe
aus £2,56
aus £2,56
# 8
MPN: N 0331851
SCHRAUBE, CSK. HD. - M 4 X 16
aus £1,10
aus £1,10
# 9
MPN: N 0212551
GESCHLITZTE RUNDMUTTER - M 4
aus £1,87
aus £1,87
# 10
MPN: 94451203301
GEHÄUSE – AUSLAUFENDES TEIL
LINKS
# 10
MPN: 94451203304
GEHÄUSE
LINKS
aus £115,62
aus £115,62
# 10
MPN: 94451203401
GEHÄUSE – AUSLAUFENDES TEIL
RECHTS
# 10
MPN: 94451203404
GEHÄUSE
RECHTS
aus £115,62
aus £115,62
# 11
MPN: 477827035
GUMMI-ISOLATOR
aus £18,23
aus £18,23
# 12
MPN: 99921901107
SCHRAUBE, CSK. HD. - AUSLAUFENDES TEIL
Ersetzung
Ersetzung
# 12
MPN: 9992190110H
SCHRAUBE, CSK. HD. - AUSLAUFENDES TEIL
# 12
MPN: 9992190110J
SCHRAUBE, CSK. HD.
aus £3,96
aus £3,96
Dieses Teil ersetzt die Teilenummer 99921901107
# 13
MPN: 477827305B
SCHARNIERHÄLFTE
aus £9,32
aus £9,32
# 14
MPN: 94451231100
PIN - SCHARNIER
aus £2,29
aus £2,29
# 15
MPN: 477827441
BUCHSE
aus £3,68
aus £3,68
# 16
MPN: 477827348F
GASGEFÜLLTES FEDERBEIN
RECHTS
aus £50,92
aus £50,92
# 16
MPN: 477827349D
GASGEFÜLLTES FEDERBEIN
LINKS
aus £42,86
aus £42,86
# 17
MPN: 94453854700
SICHERUNGSSTIFT
Ersetzung
Ersetzung
# 18
MPN: N 0111513
verhexen. Nuss - M 8
Ersetzung
Ersetzung
# 19
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
# 19
MPN: 90002500703
Scheibe - A 8,4
aus £0,84
aus £0,84
# 20
MPN: N 0147703
Schraube, Käse HD. - M 8 X 12
aus £2,10
aus £2,10
# 21
MPN: 92851241703
PLATTE
# 23
MPN: 94451241300
Dichtung - Motorhaubenscharnier
aus £3,60
aus £3,60
# 24
MPN: 94451236501
DICHTUNG - DECKELVERRIEGELUNG - UNTERTEIL
LINKS
aus £59,12
aus £59,12
# 24
MPN: 94451236601
DICHTUNG - DECKELVERRIEGELUNG - UNTERTEIL
RECHTS
aus £56,75
aus £56,75
# 25
MPN: 95151244700
VERSTÄRKUNGSPLATTE
aus £30,26
aus £30,26
# 26
MPN: 94453895501
SCHLIESSEINHEIT FÜR - HECKKLAPPE - D >> - MJ 1987
LINKS
aus £97,87
aus £97,87
# 26
MPN: 94453805501
Schließeinheit für - Heckklappe - D - MJ 1988>> - MJ 1988
LINKS
# 26
MPN: 94453895601
SCHLIESSEINHEIT FÜR - HECKKLAPPE - D >> - MJ 1987
RECHTS
aus £99,55
aus £99,55
# 26
MPN: 94453805601
Schließeinheit für - Heckklappe - D - MJ 1988>> - MJ 1988
RECHTS
# 27
MPN: 477827541
WASSER-TROPFPFANNE
aus £3,97
aus £3,97
# 28
MPN: N 0120064
SICHERUNGSRING - B 6
aus £0,70
aus £0,70
# 29
MPN: 90007601002
MUTTER - M 6 - AUSLAUFTEIL
# 29
MPN: 9000760100B
MUTTER - M 6
Ersetzung
Ersetzung
# 30
MPN: 111971911A
TÜLLE
aus £4,11
aus £4,11
# 31
MPN: 477827547
Schlauch - 400 MM
# 32
MPN: 477827529A
DICHTUNGSRING
Ersetzung
Ersetzung
# 33
MPN: 477898082
Schließzylinder - Ohne vorgeschriebene Schließnummer - D >> - MJ 1987
aus £47,50
aus £47,50
# 33
MPN: 94453891101
Schließzylinder - Ohne festgelegte Schließnummer - mit 2 Sekundärschlüsseln - D - MJ 1988>> - MJ 1988
aus £106,95
aus £106,95
# 33
MPN: 477827573B
SCHLOSSZYLINDER - SCHLOSSNUMMER ANGEBEN - D >> - MJ 1987
aus £177,84
aus £177,84
# 33
MPN: 94453807300
Schließzylinder - mit festgelegter Schließnummer - Schließnummer angeben - D - MJ 1988>>
aus £185,13
aus £185,13
# 34
MPN: N 0141395
Fillister HD. Schraube - M 6 X 12
aus £1,06
aus £1,06
# 35
MPN: N 0120072
SICHERUNGSRING – A 6 – AUSLAUFTEIL
# 35
MPN: 90002700403
Sicherungsring - A 6
aus £0,63
aus £0,63
# 37
MPN: 99353156300
VERBINDUNGSCLIP - D >> - MJ 1987
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 99353156301
# 37
MPN: 99916605402
HALTERPLATTE - D - MJ 1988>> - MJ 1988 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 37
MPN: 99916605401
Halteplatte - D - MJ 1988>>
aus £0,91
aus £0,91
Dieses Teil ersetzt die Teilenummer 99916605402
# 38
MPN: 94451204300
DICHTUNG FÜR HECKDECKEL – AUSLAUFTEIL
# 38
MPN: 94451204301
DICHTUNG FÜR HECKDECKEL
aus £64,89
aus £64,89
# 38
MPN: 94451246300
ZUSÄTZLICHE DICHTUNG - D - MJ 1986>> - MJ 1986
aus £59,24
aus £59,24
# 38
MPN: 94451246300
Zusätzliche Dichtung - D - MJ 1987>>
aus £59,24
aus £59,24
# 38
MPN: 99959134203
KLEMME
aus £0,82
aus £0,82
# 39
MPN: 477845333
GEWINDESTECKER
aus £36,59
aus £36,59
# 40
MPN: 477955439
TÜLLE
aus £7,77
aus £7,77
# 41
MPN: 477845331
Scheibe
aus £5,28
aus £5,28
# 42
MPN: N 01111814
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
# 42
MPN: 90003400105
verhexen. Nuss - M 8
aus £4,52
aus £4,52
Dieses Teil ersetzt die Teilenummer N 01111811
# 43
MPN: N 0157041
KUGELGEWINDE - D >> - MJ 1987
aus £2,10
aus £2,10
# 43
MPN: 99916802500
Kugelpfanne - D - MJ 1988>> - MJ 1988
aus £4,52
aus £4,52
# 44
MPN: 94451209201
ZUGSTANGE
RECHTS
# 45
MPN: 94451209100
RADIUSSTANGE
LINKS
# 46
MPN: 94462402401
ELEKTROMOTOR - SIEHE TECHNISCHE INFORMATIONEN - GR.5,NR.1/93 - F >> 92-GN402 704
aus £336,72
aus £336,72
# 46
MPN: 94462402401
ELEKTROMOTOR - SIEHE TECHNISCHE INFORMATIONEN - GR.5,NR.1/93 - F 92-GN402 705>> - D >> - MJ 1987
aus £336,72
aus £336,72
# 46
MPN: 94462402402
Elektromotor - Siehe technische Informationen - GR.5,NR.1/93 - D - MJ 1988>> - MJ 1988
# 47
MPN: 94462482401
HEBEL - F >> 92-GN402 704
aus £87,39
aus £87,39
# 47
MPN: 94462482400
Hebel - F 92-GN402 705>> - D >> - MJ 1987
aus £87,39
aus £87,39
# 47
MPN: 94462481400
Hebel - D - MJ 1988>> - MJ 1988
aus £65,35
aus £65,35
# 48
MPN: 99908404502
Sicherungsmutter
aus £2,34
aus £2,34
# 49
MPN: 94451209702
Bowdenzug - D >> - MJ 1987
aus £39,28
aus £39,28
# 49
MPN: 94451209703
Bowdenzug - D - MJ 1988>> - MJ 1988
aus £34,17
aus £34,17
# 50
MPN: 94451209500
HEBEL
aus £76,13
aus £76,13
# 52
MPN: N 0120542
Scheibe
aus £0,60
aus £0,60
# 53
MPN: 94451220100
ZUCHT
aus £3,11
aus £3,11
# 54
MPN: N 0115247
Scheibe - B 6 - AUSLAUFTEIL
# 54
MPN: N 01152427
Scheibe - B 6
aus £0,47
aus £0,47
# 55
MPN: 90007601002
MUTTER - M 6 - AUSLAUFTEIL
# 55
MPN: 9000760100B
MUTTER - M 6
Ersetzung
Ersetzung
# 56
MPN: 94462403000
MIKROSCHALTER - D - MJ 1988>> - MJ 1988
aus £54,48
aus £54,48
# 57
MPN: 99959191000
Klemme – D – MJ 1988>> – MJ 1988
aus £2,34
aus £2,34
-part-diagram-804-000.webp "PORSCHE 1988 (924S) TÜR TEILEDIAGRAMM")
-part-diagram-804-005.webp "PORSCHE 1988 (924S) TÜRGRIFF, AUSSEN - TÜRVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-804-015.webp "PORSCHE 1988 (924S) FENSTERHEBER - GLASKANAL TEILEDIAGRAMM")
-part-diagram-805-000.webp "PORSCHE 1988 (924S) FENSTERVERGLASUNG TEILEDIAGRAMM")
-part-diagram-806-000.webp "PORSCHE 1988 (924S) POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-807-000.webp "PORSCHE 1988 (924S) SCHALLDÄMPFER TEILEDIAGRAMM")
-part-diagram-807-002.webp "PORSCHE 1988 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-807-005.webp "PORSCHE 1988 (924S) ZIERLEISTEN TEILEDIAGRAMM")
-part-diagram-808-000.webp "PORSCHE 1988 (924S) VORDERSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-001.webp "PORSCHE 1988 (924S) VORDERSITZ - EINZELTEILE - STOFF TEILEDIAGRAMM")
-part-diagram-808-005.webp "PORSCHE 1988 (924S) SPORTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-010.webp "PORSCHE 1988 (924S) SPORTSITZ - RÜCKENLEHNE - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-015.webp "PORSCHE 1988 (924S) SPORTSITZ - SITZKISSEN - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-020.webp "PORSCHE 1988 (924S) NOTSITZ – KOMPLETT TEILEDIAGRAMM")
-part-diagram-808-025.webp "PORSCHE 1988 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-808-030.webp "PORSCHE 1988 (924S) NOTSITZ - GETEILT TEILEDIAGRAMM")
-part-diagram-808-035.webp "PORSCHE 1988 (924S) NOTSITZ - EINZELTEILE TEILEDIAGRAMM")
-part-diagram-809-000.webp "PORSCHE 1988 (924S) ARMATURENBRETT – MITTELKONSOLE TEILEDIAGRAMM")
-part-diagram-809-001.webp "PORSCHE 1988 (924S) KASSETTENHALTER TEILEDIAGRAMM")
-part-diagram-809-005.webp "PORSCHE 1988 (924S) RÜCKBLICKSPIEGEL - SONNENBLENDE TEILEDIAGRAMM")
-part-diagram-809-010.webp "PORSCHE 1988 (924S) GEPÄCKRAUMABDECKUNG TEILEDIAGRAMM")
-part-diagram-810-000.webp "PORSCHE 1988 (924S) ZIERLEISTE TEILEDIAGRAMM")
-part-diagram-810-005.webp "PORSCHE 1988 (924S) ABDECKUNG - NAMENSSCHILDER TEILEDIAGRAMM")
-part-diagram-811-005.webp "PORSCHE 1988 (924S) HEBEDACH TEILEDIAGRAMM")
-part-diagram-811-010.webp "PORSCHE 1988 (924S) HEBEDACH - ANTRIEBSMECHANISMUS - F 92-GN402 705>> TEILEDIAGRAMM")
-part-diagram-812-000.webp "PORSCHE 1988 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-812-005.webp "PORSCHE 1988 (924S) SICHERHEITSGURT TEILEDIAGRAMM")
-part-diagram-813-025.webp "PORSCHE 1988 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-035.webp "PORSCHE 1988 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-813-040.webp "PORSCHE 1988 (924S) KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-813-045.webp "PORSCHE 1988 (924S) HEIZUNG – LÜFTER – HEIZKERN TEILEDIAGRAMM")
-part-diagram-813-050.webp "PORSCHE 1988 (924S) LUFTKANAL TEILEDIAGRAMM")
-part-diagram-813-055.webp "PORSCHE 1988 (924S) VAKUUMKONTROLLE TEILEDIAGRAMM")
-part-diagram-813-060.webp "PORSCHE 1988 (924S) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-901-000.webp "PORSCHE 1988 (924S) MOTORELEKTRIK 1 TEILEDIAGRAMM")
-part-diagram-901-005.webp "PORSCHE 1988 (924S) MOTORELEKTRIK 2 TEILEDIAGRAMM")
-part-diagram-902-000.webp "PORSCHE 1988 (924S) LICHTMASCHINE – MIT: – BEFESTIGUNGSTEILE TEILEDIAGRAMM")
-part-diagram-902-010.webp "PORSCHE 1988 (924S) STARTER – BATTERIE – KABELSTRÄGE TEILEDIAGRAMM")
-part-diagram-902-020.webp "PORSCHE 1988 (924S) KABELBAUME – MOTORRAUM TEILEDIAGRAMM")
-part-diagram-902-025.webp "PORSCHE 1988 (924S) KABELSTRÄUME – ARMATURENBRETT – MITTELKONSOLE – HUBDACH TEILEDIAGRAMM")
-part-diagram-902-030.webp "PORSCHE 1988 (924S) KABELBAUME – HINTEN TEILEDIAGRAMM")
-part-diagram-902-037.webp "PORSCHE 1988 (924S) TÜLLE – KABELBINDER TEILEDIAGRAMM")
-part-diagram-902-050.webp "PORSCHE 1988 (924S) STIFT (MÄNNLICH) ANSCHLUSS - KONTAKTSTIFT - KABELSCHUH TEILEDIAGRAMM")
-part-diagram-902-052.webp "PORSCHE 1988 (924S) MÄNNLICHER BLITZANSCHLUSS – STECKVERBINDER TEILEDIAGRAMM")
-part-diagram-902-054.webp "PORSCHE 1988 (924S) STOSSVERBINDER - VERBINDERGEHÄUSE - EINPOLIG TEILEDIAGRAMM")
-part-diagram-902-056.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-058.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE - 3-POLE TEILEDIAGRAMM")
-part-diagram-902-060.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE - 4-POLE TEILEDIAGRAMM")
-part-diagram-902-062.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-902-064.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE - 8-POLE - 9-POLE TEILEDIAGRAMM")
-part-diagram-902-066.webp "PORSCHE 1988 (924S) ANSCHLUSSGEHÄUSE TEILEDIAGRAMM")
-part-diagram-903-000.webp "PORSCHE 1988 (924S) SCHALTER - RELAIS TEILEDIAGRAMM")
-part-diagram-903-006.webp "PORSCHE 1988 (924S) LENKSCHLOSSGEHÄUSE - LENKSÄULENSCHALTER TEILEDIAGRAMM")
-part-diagram-903-010.webp "PORSCHE 1988 (924S) HORN TEILEDIAGRAMM")
-part-diagram-904-000.webp "PORSCHE 1988 (924S) SCHEIBENWISCHERSYSTEM TEILEDIAGRAMM")
-part-diagram-904-005.webp "PORSCHE 1988 (924S) HECKSCHEIBENWISCHER TEILEDIAGRAMM")
-part-diagram-904-010.webp "PORSCHE 1988 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-904-015.webp "PORSCHE 1988 (924S) SCHEIBE TEILEDIAGRAMM")
-part-diagram-905-000.webp "PORSCHE 1988 (924S) SCHEINWERFER – ELEKTROMOTOR – POP-UP-SCHEINWERFER TEILEDIAGRAMM")
-part-diagram-905-010.webp "PORSCHE 1988 (924S) BLINKLICHT TEILEDIAGRAMM")
-part-diagram-905-015.webp "PORSCHE 1988 (924S) KENNZEICHENLEUCHTE - RÜCKLICHT TEILEDIAGRAMM")
-part-diagram-905-020.webp "PORSCHE 1988 (924S) INNENLEUCHTE - BLINKER-REPEATER TEILEDIAGRAMM")
-part-diagram-906-000.webp "PORSCHE 1988 (924S) INSTRUMENTEN-CLUSTER – SENSOR TEILEDIAGRAMM")
-part-diagram-906-005.webp "PORSCHE 1988 (924S) TACHOMETER TEILEDIAGRAMM")
-part-diagram-907-000.webp "PORSCHE 1988 (924S) TEMPOMATSYSTEM TEILEDIAGRAMM")
-part-diagram-909-000.webp "PORSCHE 1988 (924S) ALARMSYSTEM TEILEDIAGRAMM")
-part-diagram-001-000.webp "PORSCHE 1988 (924S) ZUBEHÖR – WERKZEUG – ERSTE-HILFE-KIT TEILEDIAGRAMM")
-part-diagram-001-003.webp "PORSCHE 1988 (924S) CLEANING AGENT - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-004.webp "PORSCHE 1988 (924S) ACCESSORIES - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-001-005.webp "PORSCHE 1988 (924S) SCHILDER/HINWEISE TEILEDIAGRAMM")
-part-diagram-001-010.webp "PORSCHE 1988 (924S) IDENTIFIKATIONSPLATTE TEILEDIAGRAMM")
-part-diagram-002-000.webp "PORSCHE 1988 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-002-006.webp "PORSCHE 1988 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-007.webp "PORSCHE 1988 (924S) DACHTRANSPORTSYSTEM TEILEDIAGRAMM")
-part-diagram-002-010.webp "PORSCHE 1988 (924S) ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-003-000.webp "PORSCHE 1988 (924S) FUNKGERÄT - ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-004-000.webp "PORSCHE 1988 (924S) LACKE – GRUNDMATERIALIEN TEILEDIAGRAMM")
-part-diagram-005-003.webp "PORSCHE 1988 (924S) BEDIENUNGSANLEITUNG - CARE PASS TEILEDIAGRAMM")
-part-diagram-005-005.webp "PORSCHE 1988 (924S) BENUTZERHANDBUCH - CARE PASS TEILEDIAGRAMM")
-part-diagram-101-000.webp "PORSCHE 1988 (924S) KURZER MOTOR - KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-101-005.webp "PORSCHE 1988 (924S) SCHUTZPLATTE F. MOTOR TEILEDIAGRAMM")
-part-diagram-101-010.webp "PORSCHE 1988 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-101-015.webp "PORSCHE 1988 (924S) KURBELGEHÄUSE - BEFESTIGUNGSELEMENTE TEILEDIAGRAMM")
-part-diagram-102-000.webp "PORSCHE 1988 (924S) KURBELWELLE – PLEUEL TEILEDIAGRAMM")
-part-diagram-102-005.webp "PORSCHE 1988 (924S) KOLBEN - KOLBENRING TEILEDIAGRAMM")
-part-diagram-103-000.webp "PORSCHE 1988 (924S) ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-103-005.webp "PORSCHE 1988 (924S) NOCKENWELLENGEHÄUSE - NOCKENWELLE TEILEDIAGRAMM")
-part-diagram-103-010.webp "PORSCHE 1988 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D >> - MJ 1986 TEILEDIAGRAMM")
-part-diagram-103-012.webp "PORSCHE 1988 (924S) NOCKENWELLE - ANTRIEBSMECHANISMUS - D - MJ 1987>> TEILEDIAGRAMM")
-part-diagram-103-015.webp "PORSCHE 1988 (924S) WELLE - ANTRIEBSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-104-000.webp "PORSCHE 1988 (924S) MOTORSCHMIERUNG TEILEDIAGRAMM")
-part-diagram-105-000.webp "PORSCHE 1988 (924S) WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-105-005.webp "PORSCHE 1988 (924S) WASSERKÜHLEN TEILEDIAGRAMM")
-part-diagram-106-000.webp "PORSCHE 1988 (924S) LUFTFILTERSYSTEM TEILEDIAGRAMM")
-part-diagram-107-000.webp "PORSCHE 1988 (924S) L-JETRONIC - 1 TEILEDIAGRAMM")
-part-diagram-107-005.webp "PORSCHE 1988 (924S) L-JETRONIC - 2 TEILEDIAGRAMM")
-part-diagram-107-010.webp "PORSCHE 1988 (924S) L-JETRONIC - 3 TEILEDIAGRAMM")
-part-diagram-109-000.webp "PORSCHE 1988 (924S) MOTORAUFHÄNGUNG TEILEDIAGRAMM")
-part-diagram-198-005.webp "PORSCHE 1988 (924S) MOTORÖL – PORSCHE KLASSISCH 10W50 TEILEDIAGRAMM")
-part-diagram-201-000.webp "PORSCHE 1988 (924S) KRAFTSTOFFTANK - 1 TEILEDIAGRAMM")
-part-diagram-201-003.webp "PORSCHE 1988 (924S) KRAFTSTOFFTANK - 2 TEILEDIAGRAMM")
-part-diagram-201-005.webp "PORSCHE 1988 (924S) VERDAMPFUNGSKANISTER – TANKBELÜFTUNG TEILEDIAGRAMM")
-part-diagram-201-010.webp "PORSCHE 1988 (924S) KRAFTSTOFFSYSTEM TEILEDIAGRAMM")
-part-diagram-202-000.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-005.webp "PORSCHE 1988 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-010.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-202-015.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER VORNE TEILEDIAGRAMM")
-part-diagram-202-020.webp "PORSCHE 1988 (924S) ABGASANLAGE – KATALYSATOR TEILEDIAGRAMM")
-part-diagram-202-025.webp "PORSCHE 1988 (924S) AUSPUFFANLAGE – AUSPUFFSCHALLDÄMPFER, HINTEN TEILEDIAGRAMM")
-part-diagram-298-005.webp "PORSCHE 1988 (924S) PORSCHE CLASSIC - ADDITIVE - FOR FUEL TEILEDIAGRAMM")
-part-diagram-301-000.webp "PORSCHE 1988 (924S) ZENTRALROHR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-301-005.webp "PORSCHE 1988 (924S) KUPPLUNG TEILEDIAGRAMM")
-part-diagram-302-000.webp "PORSCHE 1988 (924S) ERSATZGETRIEBE – GETRIEBEGEHÄUSE – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-303-000.webp "PORSCHE 1988 (924S) ZAHNRÄDER UND WELLEN – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-304-000.webp "PORSCHE 1988 (924S) GETRIEBESTEUERUNG – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-000.webp "PORSCHE 1988 (924S) DIFFERENZIAL – MANUELLES GETRIEBE TEILEDIAGRAMM")
-part-diagram-305-005.webp "PORSCHE 1988 (924S) SPERRDIFFERENZIAL TEILEDIAGRAMM")
-part-diagram-306-000.webp "PORSCHE 1988 (924S) GETRIEBEAUFHÄNGUNG – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-307-000.webp "PORSCHE 1988 (924S) ZENTRALROHR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-308-000.webp "PORSCHE 1988 (924S) ERSATZGETRIEBE – ACHSANTRIEBSGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-000.webp "PORSCHE 1988 (924S) GETRIEBEGEHÄUSE – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-005.webp "PORSCHE 1988 (924S) ÖLEINLASS – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-309-010.webp "PORSCHE 1988 (924S) ÖLKÜHLUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-000.webp "PORSCHE 1988 (924S) GETRIEBESTEUERUNG – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-310-005.webp "PORSCHE 1988 (924S) VENTILKÖRPER - ÖLSIEB - REGLER - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-311-000.webp "PORSCHE 1988 (924S) DIFFERENZIAL – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-312-000.webp "PORSCHE 1988 (924S) GETRIEBEAUFHÄNGUNG – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-401-010.webp "PORSCHE 1988 (924S) ACHSSCHENKEL – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-402-000.webp "PORSCHE 1988 (924S) AUFHÄNGUNG – STOSSDÄMPFER TEILEDIAGRAMM")
-part-diagram-402-010.webp "PORSCHE 1988 (924S) STABILISATOR TEILEDIAGRAMM")
-part-diagram-403-000.webp "PORSCHE 1988 (924S) LENKGETRIEBE - LENKSPURSTANGE TEILEDIAGRAMM")
-part-diagram-403-002.webp "PORSCHE 1988 (924S) SERVOLENKUNG – LENKGETRIEBE – SERVOLENKPUMPE – LEITUNGEN TEILEDIAGRAMM")
-part-diagram-403-005.webp "PORSCHE 1988 (924S) LENKRAD - LENKSÄULE TEILEDIAGRAMM")
-part-diagram-501-000.webp "PORSCHE 1988 (924S) HINTERACHSTRÄGER - HINTERACHSLENKUNG TEILEDIAGRAMM")
-part-diagram-501-005.webp "PORSCHE 1988 (924S) HINTERRADWELLE – SCHMIERMITTEL TEILEDIAGRAMM")
-part-diagram-501-010.webp "PORSCHE 1988 (924S) ANTRIEBSWELLE TEILEDIAGRAMM")
-part-diagram-502-000.webp "PORSCHE 1988 (924S) VIBRATIONSDÄMPFER – STABILISATOR TEILEDIAGRAMM")
-part-diagram-602-000.webp "PORSCHE 1988 (924S) SCHEIBENBREMSEN - VORDERACHSE TEILEDIAGRAMM")
-part-diagram-603-000.webp "PORSCHE 1988 (924S) SCHEIBENBREMSEN - HINTERACHSE TEILEDIAGRAMM")
-part-diagram-604-000.webp "PORSCHE 1988 (924S) HAUPTBREMSZYLINDER – BREMSKRAFTVERSTÄRKER – BEHÄLTER TEILEDIAGRAMM")
-part-diagram-604-010.webp "PORSCHE 1988 (924S) BREMSLEITUNGEN TEILEDIAGRAMM")
-part-diagram-698-005.webp "PORSCHE 1988 (924S) BRAKE FLUID - PORSCHE CLASSIC TEILEDIAGRAMM")
-part-diagram-701-000.webp "PORSCHE 1988 (924S) SCHALTMECHANISMUS – FÜR – SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-010.webp "PORSCHE 1988 (924S) SCHALTMECHANISMUS – FÜR – AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-701-015.webp "PORSCHE 1988 (924S) HANDBREMSHEBEL TEILEDIAGRAMM")
-part-diagram-702-000.webp "PORSCHE 1988 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-005.webp "PORSCHE 1988 (924S) BREMSE – KUPPLUNG – PEDALE TEILEDIAGRAMM")
-part-diagram-702-010.webp "PORSCHE 1988 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - SCHALTGETRIEBE TEILEDIAGRAMM")
-part-diagram-702-015.webp "PORSCHE 1988 (924S) DROSSELKLAPPENSTEUERUNG - FÜR - AUTOMATIKGETRIEBE TEILEDIAGRAMM")
-part-diagram-801-000.webp "PORSCHE 1988 (924S) KAROSSERIE TEILEDIAGRAMM")
-part-diagram-801-010.webp "PORSCHE 1988 (924S) KÖRPERVORDERTEIL TEILEDIAGRAMM")
-part-diagram-801-015.webp "PORSCHE 1988 (924S) SEITENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-801-025.webp "PORSCHE 1988 (924S) FENDER TEILEDIAGRAMM")
-part-diagram-802-000.webp "PORSCHE 1988 (924S) STOßSTANGE - OHNE: - PUFFER TEILEDIAGRAMM")
-part-diagram-802-005.webp "PORSCHE 1988 (924S) STOßSTANGE - MIT: - PUFFER TEILEDIAGRAMM")
-part-diagram-803-000.webp "PORSCHE 1988 (924S) ABDECKUNG - AKTUATOR TEILEDIAGRAMM")
