904-010 - Scheibe

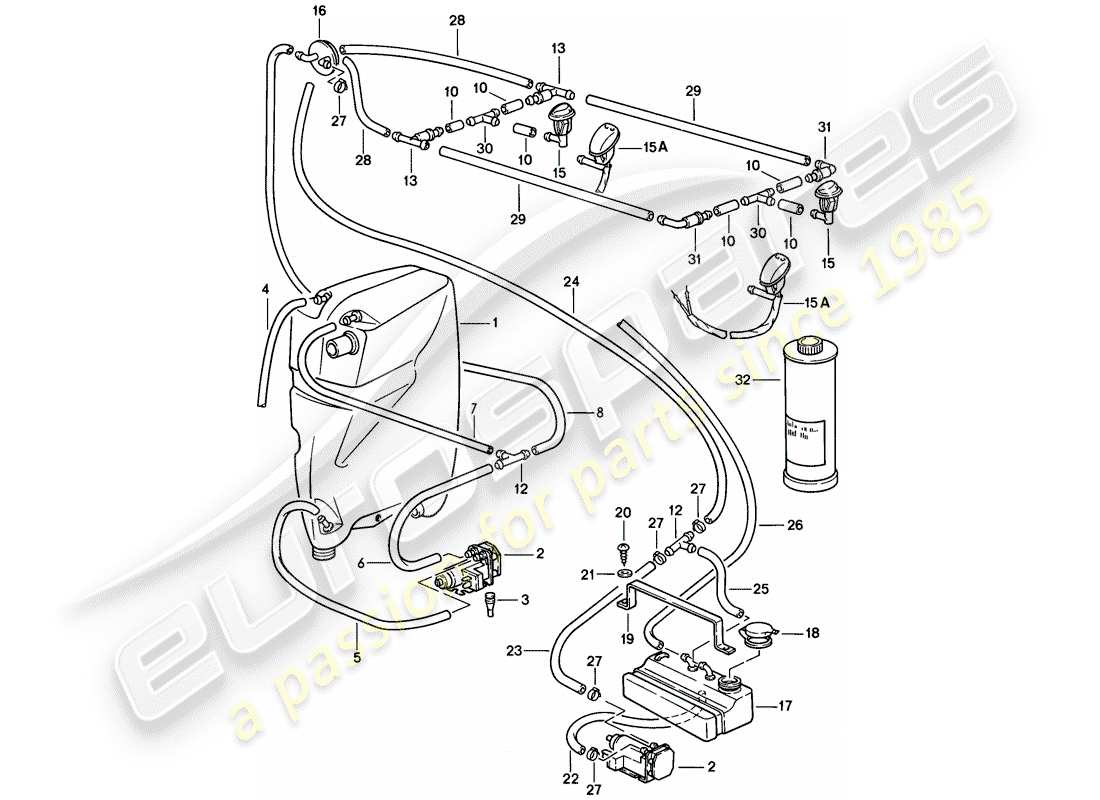

Porsche 1986 (928) WINDSHIELD WASHER UNIT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 92852897501
FLÜSSIGKEITSBEHÄLTER – AUSLAUFTEIL – AUCH VERWENDEN:
--PCG90103240
aus £198,44
aus £198,44
# 1
MPN: 92852897501
FLÜSSIGKEITSBEHÄLTER – AUCH VERWENDEN:
-PCG90103240
aus £198,44
aus £198,44
# 2
MPN: 92862807401
PUMPE - AUCH VERWENDEN:
-PCG90103240
aus £72,70
aus £72,70
# 3
MPN: 91462874100
Stecker - Motorpumpe
aus £4,08
aus £4,08
# -
-
Schlauch - 4 X 2,5
# 4
-
KÜRZEN AUF:
320 MM
# 5
-
KÜRZEN AUF:
620 MM
# 6
-
KÜRZEN AUF:
100 MM
# 7
-
KÜRZEN AUF:
400 MM
# 8
-
KÜRZEN AUF:
450 MM
# -
-
KÜRZEN AUF:
1170 MM
# 10
-
KÜRZEN AUF:
25 MM
# 12
MPN: 90162874920
T-STÜCK
Rechtslenker
aus £7,87
aus £7,87
# 13
MPN: 91462843300
VENTIL
aus £9,26
aus £9,26
# 14
MPN: 91462821500
VENTIL
aus £8,03
aus £8,03
# 15
MPN: 92862807900
Jet - D >> - MJ 1983
aus £22,74
aus £22,74
# 15
MPN: 92862807700
jet - D - MJ 1984>>
# -
-
PIN (MÄNNLICH) KLEMMENGEHÄUSE
left-2 Pin
# -
-
PIN (MÄNNLICH) KLEMMENGEHÄUSE
right-3 Pin
# -
-
KABELBINDER
# 16
MPN: 92852807304
SCHLAUCHANSCHLUSS – AUSLAUFTEIL
Linkslenker
# 16
MPN: 92852807306
SCHLAUCHVERBINDER
Linkslenker
aus £15,40
aus £15,40
# 16
MPN: 92752807304
SCHLAUCHVERBINDER
Rechtslenker
# 17
MPN: 92862809100
CONTAINER
# 18
MPN: 92852818303
ABDICHTUNGSKAPPE
aus £15,30
aus £15,30
# 19
MPN: 92862818900
GURT
aus £6,34
aus £6,34
# 20
MPN: 90014303102
Blechschraube, füllen. hd. - 4,2 X 9,5
aus £0,82
aus £0,82
# -
-
SCHLAUCH - 4,6 X 1,8
# 22
-
KÜRZEN AUF:
145 MM
# 23
-
KÜRZEN AUF:
300 MM
# 24
-
KÜRZEN AUF:
1860 MM
# 25
-
KÜRZEN AUF:
250 MM
# 26
-
KÜRZEN AUF:
1060 MM
# 26
-
KÜRZEN AUF:
2260 MM
# 27
MPN: 99951206902
Schlauchklemme – Auslaufartikel
# 27
MPN: PCG51206902
SCHLAUCHKLEMME
aus £5,81
aus £5,81
# 28
-
KÜRZEN AUF:
140 MM
# 29
-
KÜRZEN AUF:
650 MM
# 30
MPN: 90162874520
T-STÜCK
aus £4,90
aus £4,90
# 31
MPN: 477955481
VENTIL
aus £9,26
aus £9,26
# 32
MPN: 92862893100
SILIKONENTFERNER – 1000 CCM – AUSLAUFTEIL
# 32
MPN: 00004400093
SILIKONENTFERNER – 1000 CCM
Ersetzung
Ersetzung
# 32
MPN: PCG90103240
Scheibe - Scheibe
250ml
aus £9,76
aus £9,76
# -
-
BEFESTIGUNGEN - MOTORPUMPE
# -
-
Halterung
# -
-
GUMMI- Scheibe - 2 X 4
# -
-
Blechmutter - B 4,2
lhd-rhd
# -
-
BLECHMUTTER - MIT: - ABDECKUNG - D - MJ 1984>>
Rechtslenker
# -
-
BLECHMUTTER - MIT: - ABDECKUNG - D - MJ 1984>>
Rechtslenker
# -
-
Schlauch in Rollen zu 10M - 'Bestellmenge 10' - 10 MM - Auslaufartikel
# -
-
Schlauch - 4 X 1 - 3000 MM
# -
-
Scheibe – Auslaufartikel
# -
-
Scheibe
# -
-
BLECHSCHRAUBE,HEX.HD. - 4,2 X 13
# -
-
Tülle - für - Schlauch
