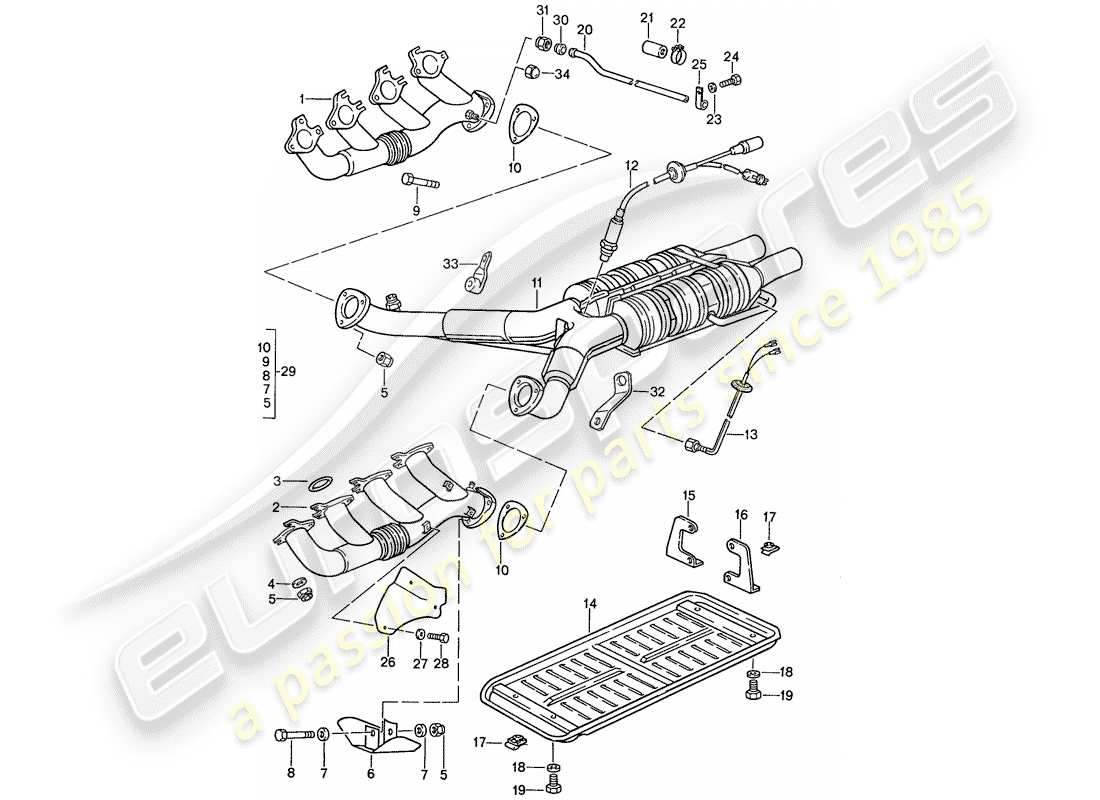

202-000 - ABGASANLAGE – KATALYSATOR
Porsche 1988 (928) EXHAUST SYSTEM - CATALYST Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 92811114507
AUSPUFFKRÜMMER - ZYLINDER 1 - 4 - AUCH VERWENDEN:
--00004300400
aus £1.327,93
aus £1.327,93
# 1
MPN: 92711114502
AUSPUFFKRÜMMER - ZYLINDER 1 - 4 - AUCH VERWENDEN:
rhd--00004300400
# 2
MPN: 92811114607
AUSPUFFKRÜMMER - ZYLINDER 5 - 8 - AUCH VERWENDEN:
--00004300400
aus £1.325,65
aus £1.325,65
# 2
MPN: 92711114600
AUSPUFFKRÜMMER - ZYLINDER 5 - 8 - AUCH VERWENDEN:
rhd--00004300400
aus £301,69
aus £301,69
# 3
MPN: 94411120500
DICHTUNGSRING
aus £18,08
aus £18,08
# 4
MPN: 92811118100
Scheibe
aus £1,41
aus £1,41
# 5
MPN: 99908405202
SICHERUNGSMUTTER - M 8
aus £5,33
aus £5,33
Dieses Teil ersetzt die Teilenummer 99908404602
# 6
MPN: 92811106701
SCHUTZPLATTE
(2841,2847)
# 7
MPN: 99902507802
Scheibe - 8,4 X 17 X 1,5
(2841,2847)
aus £3,48
aus £3,48
# 8
MPN: 90007428302
Schraube - M 8 X 45
(2841,2847)
aus £6,04
aus £6,04
# 9
MPN: 90007428702
Schraube, Sechskant. hd. - M 8 X 35
(2841,2847)
aus £5,56
aus £5,56
# 9
MPN: 90007428702
Schraube, Sechskant. hd. - M 8 X 35
(2842)
aus £5,56
aus £5,56
# 10
MPN: 92811112702
DICHTUNG – AUSLAUFTEIL
aus £13,66
aus £13,66
# 10
MPN: 92811112702
Dichtung - (asbestfrei)
aus £13,66
aus £13,66
# 11
MPN: 92811321403
KATALYSATOR - - AUCH VERWENDEN:
--00004300400 (2842 \\J..\\)
# 11
MPN: 92811321901
Katalysator - D >> - MJ 1989 - Auslaufartikel
# 11
MPN: 92811321904
Katalysator - D - MJ 1990>> - auch verwenden:
--00004300400
aus £2.121,42
aus £2.121,42
# 12
MPN: 92860612801
SAUERSTOFFSENSOR – (BEHEIZT)
aus £162,47
aus £162,47
# 13
MPN: 92860614500
TEMPERATURSENSOR
(2842 \\J..\\)
# 14
MPN: 92811316103
SCHILD FÜR KATALYSATOR
(2842 \\J..\\)
aus £113,62
aus £113,62
# 15
MPN: 92811314800
HALTEHALTER
rechts (2842 \\J..\\)
aus £8,29
aus £8,29
# 16
MPN: 92811316300
HALTEHALTER
links (2842 \\J..\\)
# 17
MPN: 99950700302
Blechmutter – Auslaufteil
(2842 \\J..\\)
# 17
MPN: 99950700301
BLECHMUTTER
(2842 \\J..\\)
aus £0,65
aus £0,65
# 18
MPN: N 0115247
Scheibe – A 6,4 – AUSLAUFTEIL
(2842 \\J..\\)
# 18
MPN: N 01152427
Scheibe - A 6,4
(2842 \\J..\\)
aus £0,47
aus £0,47
# 19
MPN: 90018701502
BLECHSCHRAUBE,HEX.HD. - B 6,3 X 13
(2842 \\J..\\)
Ersetzung
Ersetzung
# 20
MPN: 92811114905
Rohrbaugruppe - Zylinder 1 - 4 - D >> - MJ 1988
aus £84,69
aus £84,69
# 20
MPN: 92811115001
Rohrbaugruppe - Zylinder 5 - 8 - D >> - MJ 1988
aus £77,08
aus £77,08
# 21
MPN: 035133335B
DECKEL
# 22
MPN: 99951216002
Schlauchklemme – S 13/9 – Auslaufartikel
# 22
MPN: PCG51216002
Schlauchklemme - S 13/9
Ersetzung
Ersetzung
# 23
MPN: N 0115247
Scheibe – A 6,4 – AUSLAUFTEIL
# 23
MPN: N 01152427
Scheibe - A 6,4
aus £0,47
aus £0,47
# 24
MPN: 99907200509
VERHEXEN. MUTTER - M 6 X 12 - AUSLAUFTEIL
# 24
MPN: 99907200501
Schraube, Sechskant. hd. - M 6 X 12
aus £2,58
aus £2,58
# 25
MPN: 92811115800
HALTER
aus £2,88
aus £2,88
# 25
MPN: 92811115801
KLEMME
aus £2,02
aus £2,02
# 26
MPN: 92811110301
SCHUTZPLATTE
aus £33,59
aus £33,59
# 27
MPN: 90002504502
Scheibe – 6,4
# 28
MPN: 90007531202
Schraube, Sechskant. hd. - M 6 X 12
aus £4,58
aus £4,58
# 29
MPN: 92811190100
1 SATZ BEFESTIGUNGSTEILE
aus £35,60
aus £35,60
# 30
MPN: 90010200900
RING
aus £5,08
aus £5,08
# 31
MPN: N 0210222
ÜBERWURFMUTTER
aus £11,64
aus £11,64
# 32
MPN: 92811116200
UNTERSTÜTZUNG
RECHTS
# 33
MPN: 92811116100
UNTERSTÜTZUNG
LINKS
# 34
MPN: 93011315300
KAPPE - AUCH VERWENDUNG: - FÜR - AUSPUFFKRÜMMER - MOD.89- - D - MJ 1989>>
aus £25,36
aus £25,36
