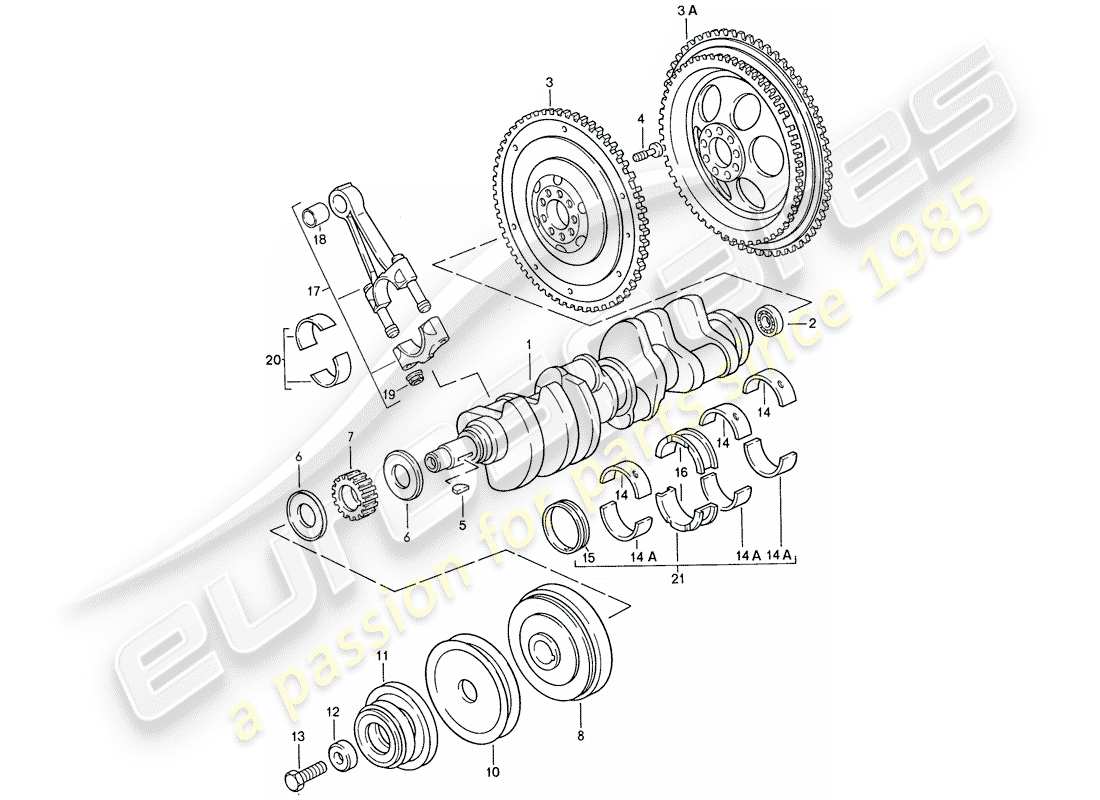

102-000 - KURBELWELLE – PLEUEL
Porsche 1989 (928) CRANKSHAFT - CONNECTING ROD Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 92810201127
Kurbelwelle
aus £2.042,92
aus £2.042,92
# 2
MPN: 92810211102
KUGELLAGER
aus £15,29
aus £15,29
# 3
MPN: 92810220803
SCHWUNGRAD – AUSLAUFTEIL
(2841,2847)
Ersetzung
Ersetzung
# 3
MPN: 928102208AX
SCHWUNGRAD - WIR NEHMEN ZURÜCK: - 928.102.208.03
aus £287,82
aus £287,82
# 3
MPN: 92810207503
Schwungrad - D >> - MJ 1988
AUT. (2842)
# 3
MPN: 92810207504
Schwungrad - D - MJ 1989>>
AUT. (2842)
aus £698,32
aus £698,32
# 4
MPN: 92810215101
SCHRAUBE, KÄSE HD.
aus £2,74
aus £2,74
# 5
MPN: 90011801400
WALDMEISTER-SCHLÜSSEL
aus £1,47
aus £1,47
# 6
MPN: 92810212502
Scheibe
aus £5,02
aus £5,02
# 7
MPN: 92810512512
ZAHNRAD – AUSLAUFTEIL
# 7
MPN: 92810512514
GANG
aus £145,52
aus £145,52
# 8
MPN: 92810212023
Schwingungsdämpfer - orange - D >> - MJ 1989
(2841,2842)
# 8
MPN: 92810212023
SCHWINGUNGSDÄMPFER - SCHWARZ GRAU - D - MJ 1990>>
(2842,2847)
# -
-
Scheibe - - D - MJ 1988>>
(2841+ PR:637)
# 10
MPN: 92810211803
Keilriemenscheibe – Kompressor
aus £49,58
aus £49,58
# 11
MPN: 92810213911
Riemenscheibe - M >> 81L 51762
-AUT. (2841,2842)
aus £255,62
aus £255,62
# 11
MPN: 92810213912
Riemenscheibe - M 81L 51763 >>
AUT. (2842)
aus £202,75
aus £202,75
# 12
MPN: 92810212401
Scheibe
aus £15,62
aus £15,62
# 13
MPN: 90008303602
SCHRAUBE, SECHSKANT. HD. - M 18 X 1,5 X 45 – AUSLAUFENDES TEIL
# 13
MPN: 90008303601
Schraube, Sechskant. hd. - M 18 X 1,5 X 45
aus £5,08
aus £5,08
# 14
MPN: 92810111502
KURBELWELLENLAGERGEHÄUSE – AUSLAUFTEIL
# 14
MPN: 92810111503
KURBELWELLENLAGERGEHÄUSE – AUSLAUFTEIL
# 14
MPN: 92810111515
KURBELWELLENLAGERSCHALE – SET – STANDARD – BESTEHEND aus: – UNTERE HÄLFTE 2,4,5 – OBERE HÄLFTE 2,4,5 – AUSLAUFTEIL
aus £48,59
aus £48,59
# 14
MPN: 92810111516
KURBELWELLENLAGERSCHALE - SET - STANDARD - BESTEHEND: - UNTERE HÄLFTE 2,4,5 - OBERE HÄLFTE 2,4,5
aus £61,09
aus £61,09
# 14
MPN: 92810111550
KURBELWELLENLAGERGEHÄUSE - OBERE HÄLFTE 2,4,5 - UNTERGRÖSSE 0.25 MM
aus £61,09
aus £61,09
# 14
MPN: 92810111551
KURBELWELLENLAGERGEHÄUSE - UNTERE HÄLFTE 2,4,5 - UNTERGRÖSSE 0.25 MM
Ersetzung
Ersetzung
# 14
MPN: 92810111560
KURBELWELLENLAGERGEHÄUSE - OBERE HÄLFTE 2,4,5 - UNTERGRÖSSE 0.50 MM
# 14
MPN: 92810111561
KURBELWELLENLAGERGEHÄUSE - UNTERE HÄLFTE 2,4,5 - UNTERGRÖSSE 0.50 MM
aus £61,09
aus £61,09
# 15
MPN: 92810111708
HAUPTLAGERBUCHSE I
aus £88,38
aus £88,38
# 15
MPN: 92810111758
HAUPTLAGERBUCHSE I - UNTERMAß 0.25 MM
Ersetzung
Ersetzung
# 15
MPN: 92810111768
HAUPTLAGERBUCHSE I - UNTERMAß 0.50 MM
aus £88,53
aus £88,53
# 16
MPN: 92810114254
DRUCKLAGER - NR.3 - UNTERGRÖSSE 0.25 MM
aus £68,46
aus £68,46
# 16
MPN: 92810114264
DRUCKLAGER - NR.3 - UNTERGRÖSSE 0.50 MM
aus £67,81
aus £67,81
# 17
MPN: 92810300802
PLEUELSTANGE - M >> 81J 00726 - M >> 81J 06740
--AUT. (2841,2842)
# 17
MPN: 92810300802
Pleuelstange - M 81J 00727 >> - M 81J 06741 >> - Auslaufteil
--AUT. (2841,2842)
# 17
MPN: 92810300802
PLEUELSTANGE
# 18
MPN: 94410313302
KOLBENBOLZENBUCHSE
aus £11,70
aus £11,70
# 19
MPN: 92810317202
Pleuelmutter
aus £7,14
aus £7,14
# 20
MPN: 92810314302
Pleuellagerschale - Auslaufteil
# 20
MPN: 92810314305
PLEUELLAGERGEHÄUSE
# 20
MPN: 92810314352
Pleuellagerschale – Übermaß 0.25 mm
aus £38,00
aus £38,00
# 20
MPN: 92810314357
Pleuellagerschale – Übermaß 0.50 mm
aus £38,00
aus £38,00
# 21
MPN: 92810190107
1 SATZ KURBELWELLENLAGER
Ersetzung
Ersetzung
# 21
MPN: 92810190157
1 SATZ KURBELWELLENLAGER - UNTERMAß 0.25 MM
# 21
MPN: 92810190167
1 SATZ KURBELWELLENLAGER - UNTERMAß 0.50 MM
