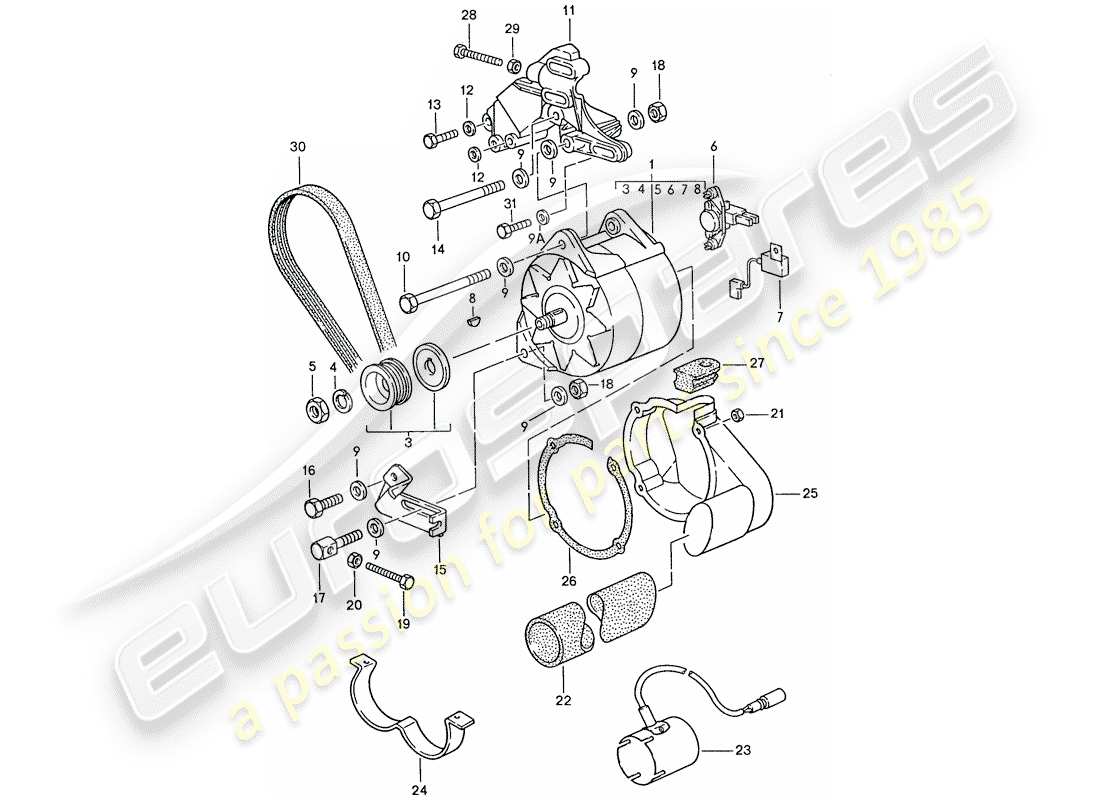

901-005 - GENERATOR
Porsche 1990 (928) ALTERNATOR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 1
MPN: 92860301101
Lichtmaschine - D >> - MJ 1989
Ersetzung
Ersetzung
# 1
MPN: 92860304900
Lichtmaschine – D – MJ 1988>>
(PR:637)
aus £567,99
aus £567,99
# 1
MPN: 92860301105
Lichtmaschine – D – MJ 1990>>
Ersetzung
Ersetzung
# 1
MPN: 928603011EX
Lichtmaschine – D – MJ 1990>>
# 3
MPN: 92860302101
Riemenscheibe - D >> - MJ 1989
# 3
MPN: 92860302101
RIEMENSCHEIBE - 1990 - OHNE: - Scheibe - D - MJ 1990>>
# 4
MPN: N 0120161
SICHERUNGSRING
aus £1,88
aus £1,88
# 4
MPN: N 0115422
Scheibe – A 17 – D – MJ 1988>>
(PR:637)
aus £1,16
aus £1,16
# 5
MPN: 90003401302
VERHEXEN. MUTTER - M 16 X 1,5 - AUSLAUFTEIL
aus £5,33
aus £5,33
# 5
MPN: 90003401301
VERHEXEN. MUTTER - M 16 X 1,5
aus £5,33
aus £5,33
# 5
MPN: N 0110221
verhexen. Nuss - M 16 X 1,5 - D - MJ 1988>>
(PR:637)
# 6
MPN: 94460314101
GOUVERNEUR – AUSGEFÜHRTER TEIL
# 6
MPN: 92860314200
GOUVERNEUR
# 6
MPN: 92860315300
Gouverneur – D – MJ 1988>>
(PR:637)
aus £44,42
aus £44,42
# 7
MPN: 94460314300
Kondensator
aus £13,96
aus £13,96
# 8
MPN: 92860390300
WALDMEISTER-SCHLÜSSEL
aus £2,34
aus £2,34
# 9
MPN: 90002500809
Scheibe – A 10,5 – AUSLAUFTEIL
# 9
MPN: 90002500804
Scheibe - A 10,5
aus £0,80
aus £0,80
# 9
MPN: 9000250080E
Scheibe - A 10,5
GELB
aus £0,62
aus £0,62
# 9
MPN: 92810130200
Scheibe - A 8,4
aus £1,66
aus £1,66
# 10
MPN: 90007419702
Schraube, Sechskant. hd. - M 10 X 130
aus £1,41
aus £1,41
# 11
MPN: 92810112302
Halterung
aus £153,60
aus £153,60
# 12
MPN: 90002500702
Scheibe – A 8,4 – AUSLAUFTEIL
# 12
MPN: 90002500703
Scheibe - A 8,4
aus £0,84
aus £0,84
# 13
MPN: N 0103355
Schraube, Sechskant. hd. - M 8 X 35
# 13
MPN: 90007503203
Schraube, Sechskant. hd. - M 8 X 35
aus £2,56
aus £2,56
# 14
MPN: 90007419702
Schraube, Sechskant. hd. - M 10 X 130
aus £1,41
aus £1,41
# 15
MPN: 92810112700
Halterung
aus £40,77
aus £40,77
# 16
MPN: 90007504109
SCHRAUBE, SECHSKANT. HD. - M 10 X 25 – AUSLAUFENDES TEIL
# 16
MPN: 90007548101
Schraube, Sechskant. hd. - M 10 X 25
aus £2,52
aus £2,52
# 17
MPN: 92810112900
GEWINDEBOLZEN
aus £18,41
aus £18,41
# 18
MPN: 90091003109
Sicherungsmutter - VM 10
# 18
MPN: 90091003101
Sicherungsmutter - VM 10
aus £4,04
aus £4,04
# 19
MPN: N 0102481
Schraube, Sechskant. hd. - M 8 X 60
aus £2,15
aus £2,15
# 20
MPN: 90007602502
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 20
MPN: 90007606402
verhexen. Nuss - M 8
aus £0,59
aus £0,59
# 21
MPN: N 01100514
VERHEXEN. MUTTER - M 5 - AUSLAUFTEIL
# 21
MPN: 90007609101
verhexen. Nuss - M 5
aus £1,00
aus £1,00
# -
-
Scheibe - A 5,3
# 22
MPN: 92860314301
FLEXIBLER SCHLAUCH - 320 MM
aus £24,35
aus £24,35
# 22
MPN: 92860314304
FLEXIBLER SCHLAUCH - 900 MM
aus £78,05
aus £78,05
# 23
MPN: 92865902101
Außensensor - für - Automatische Klimaanlage
# 24
MPN: 92860313900
HALTER
aus £15,24
aus £15,24
# 25
MPN: 92860313307
LÜFTUNGSHAUBE – AUSLÖSSERTEIL
# 25
MPN: 92860313309
LÜFTUNGSHAUBE
aus £40,91
aus £40,91
# 25
MPN: 92860303502
Lüftungshaube - D - MJ 1988>>
(PR:637)
aus £39,71
aus £39,71
# 26
MPN: 92860313503
DICHTUNGSRING
aus £6,26
aus £6,26
# 26
MPN: 92860313504
Dichtung - D - MJ 1988>>
(PR:637)
# 27
MPN: 92861286503
SCHLAUCHSTÜCK
aus £15,67
aus £15,67
# 27
MPN: 92861286504
Schlauchstück - D - MJ 1988>> - Das Teil hier nicht mehr verwenden
(PR:637)
# 27
MPN: 92861286506
SCHLAUCHSTÜCK
(PR:637)
aus £6,48
aus £6,48
# 28
MPN: N 0103614
SCHRAUBE, SECHSKANT. HD. - M 8 X 65 – AUSLAUFENDES TEIL
aus £1,47
aus £1,47
# 28
MPN: N 01036113
Schraube, Sechskant. hd. - M 8 X 65
aus £2,61
aus £2,61
# 29
MPN: 90007602502
VERHEXEN. MUTTER - M 8 - AUSLAUFTEIL
Ersetzung
Ersetzung
# 29
MPN: 90007606402
verhexen. Nuss - M 8
aus £0,59
aus £0,59
# 30
MPN: 99919226650
KEILRIEMEN - K 6 - 858 - LW - D >> - MJ 1989
aus £13,94
aus £13,94
# 30
MPN: 99919226650
Keilrippenriemen - K 6 - 858 - LW - D - MJ 1990>>
(PR:481)
aus £13,94
aus £13,94
# 30
MPN: 99919234750
Keilrippenriemen - K 6 - 872 - LW - M 81L 51763 >> - D - MJ 1990>>
(PR:249)
aus £14,13
aus £14,13
# 31
MPN: N 0103533
Schraube, Sechskant. hd. - M 8 X 42
aus £2,22
aus £2,22
